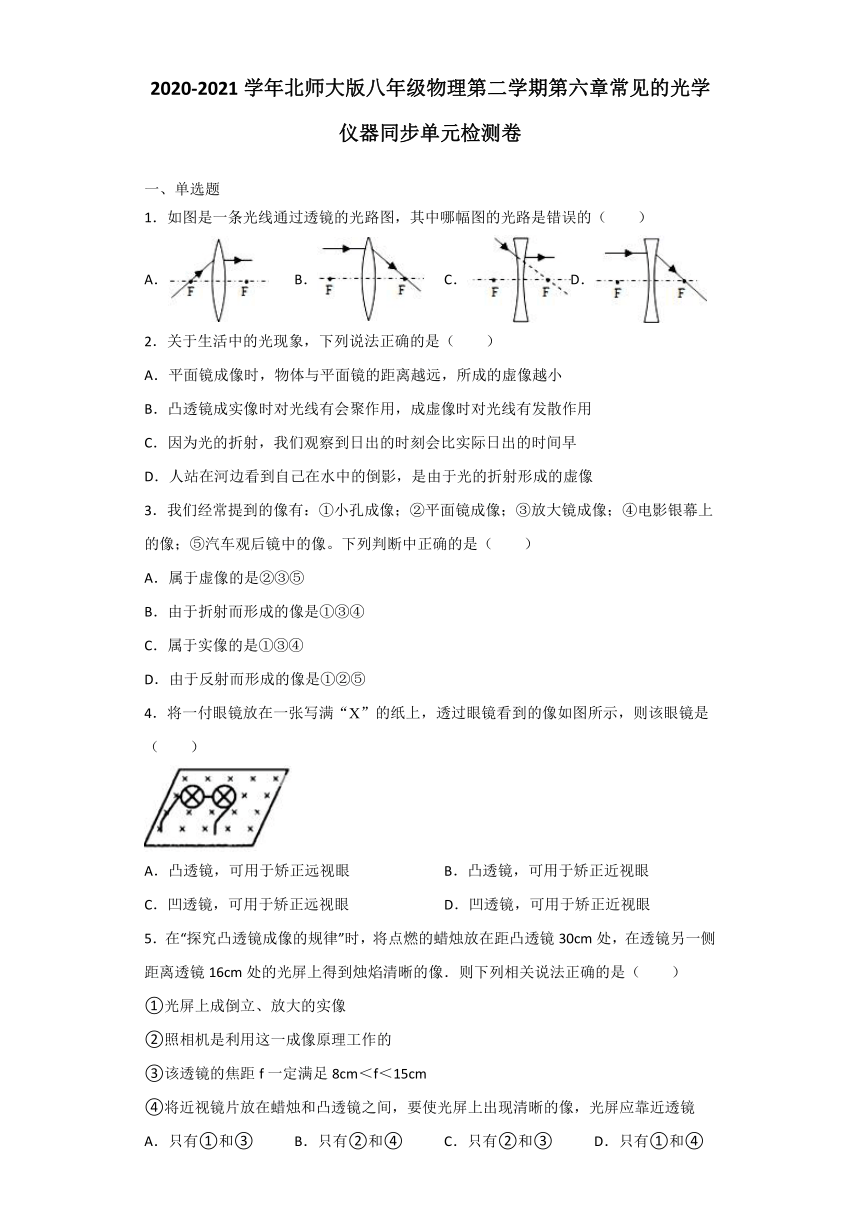

2020-2021学年北师大版八年级物理第二学期第六章常见的光学仪器同步单元检测卷
一、单选题
1．如图是一条光线通过透镜的光路图，其中哪幅图的光路是错误的（ ）
A． B． C．D．
2．关于生活中的光现象，下列说法正确的是（ ）
A．平面镜成像时，物体与平面镜的距离越远，所成的虚像越小
B．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用
C．因为光的折射，我们观察到日出的时刻会比实际日出的时间早
D．人站在河边看到自己在水中的倒影，是由于光的折射形成的虚像
3．我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。下列判断中正确的是（ ）
A．属于虚像的是②③⑤
B．由于折射而形成的像是①③④
C．属于实像的是①③④
D．由于反射而形成的像是①②⑤
4．将一付眼镜放在一张写满“Х”的纸上，透过眼镜看到的像如图所示，则该眼镜是（ ）
A．凸透镜，可用于矫正远视眼 B．凸透镜，可用于矫正近视眼
C．凹透镜，可用于矫正远视眼 D．凹透镜，可用于矫正近视眼
5．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和④ C．只有②和③ D．只有①和④

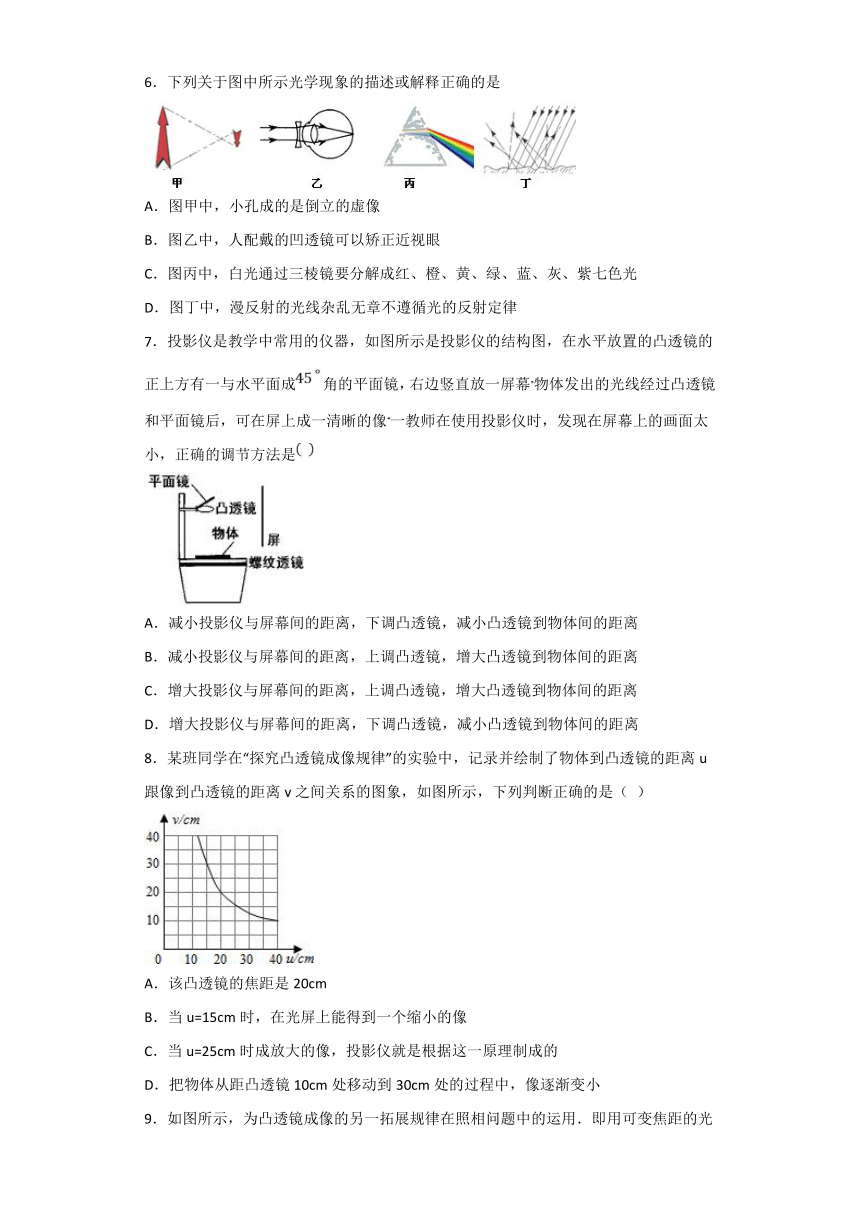

6．下列关于图中所示光学现象的描述或解释正确的是
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人配戴的凹透镜可以矫正近视眼
C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
7．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
8．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小

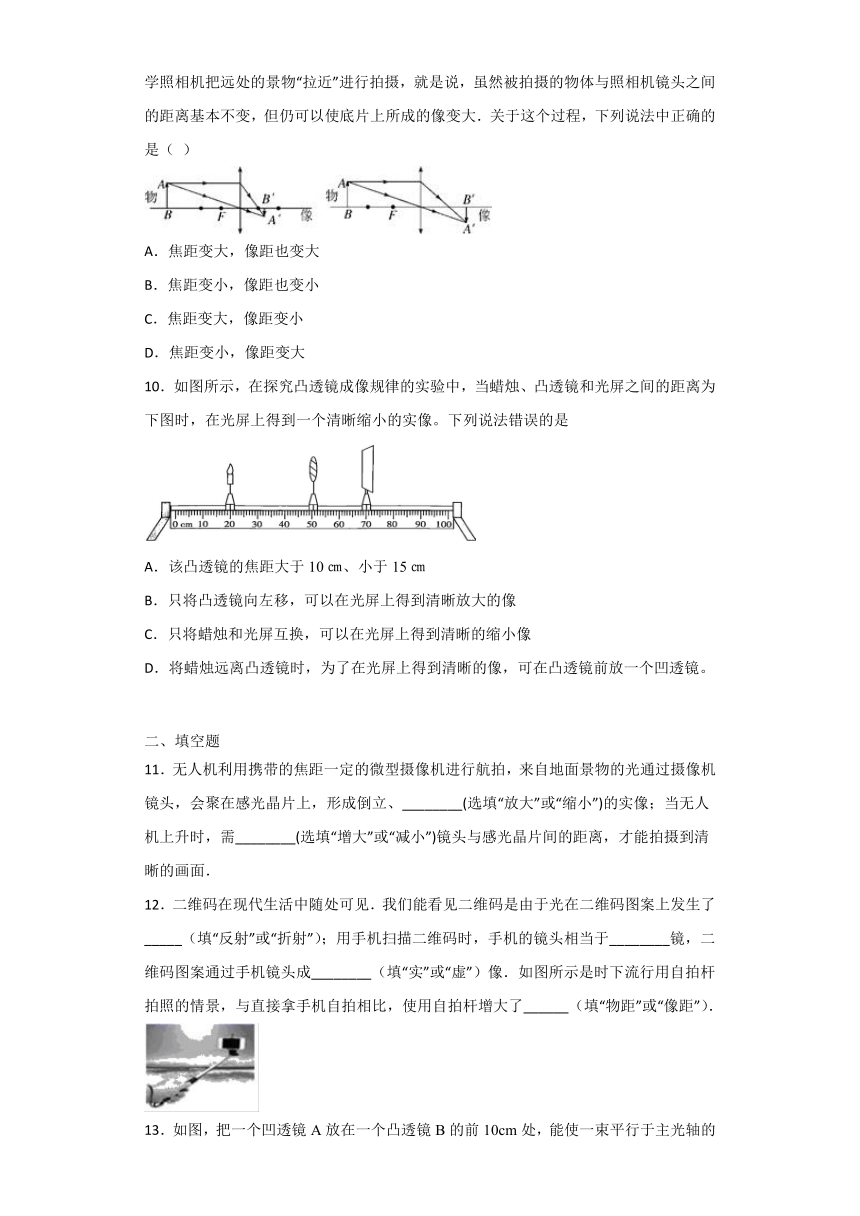

9．如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的物体与照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大．关于这个过程，下列说法中正确的是（ ）
A．焦距变大，像距也变大
B．焦距变小，像距也变小
C．焦距变大，像距变小
D．焦距变小，像距变大
10．如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。下列说法错误的是
A．该凸透镜的焦距大于10㎝、小于15㎝
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
二、填空题
11．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、________(选填“放大”或“缩小”)的实像；当无人机上升时，需________(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面．
12．二维码在现代生活中随处可见．我们能看见二维码是由于光在二维码图案上发生了_____（填“反射”或“折射”）；用手机扫描二维码时，手机的镜头相当于________镜，二维码图案通过手机镜头成________（填“实”或“虚”）像．如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了______（填“物距”或“像距”）．

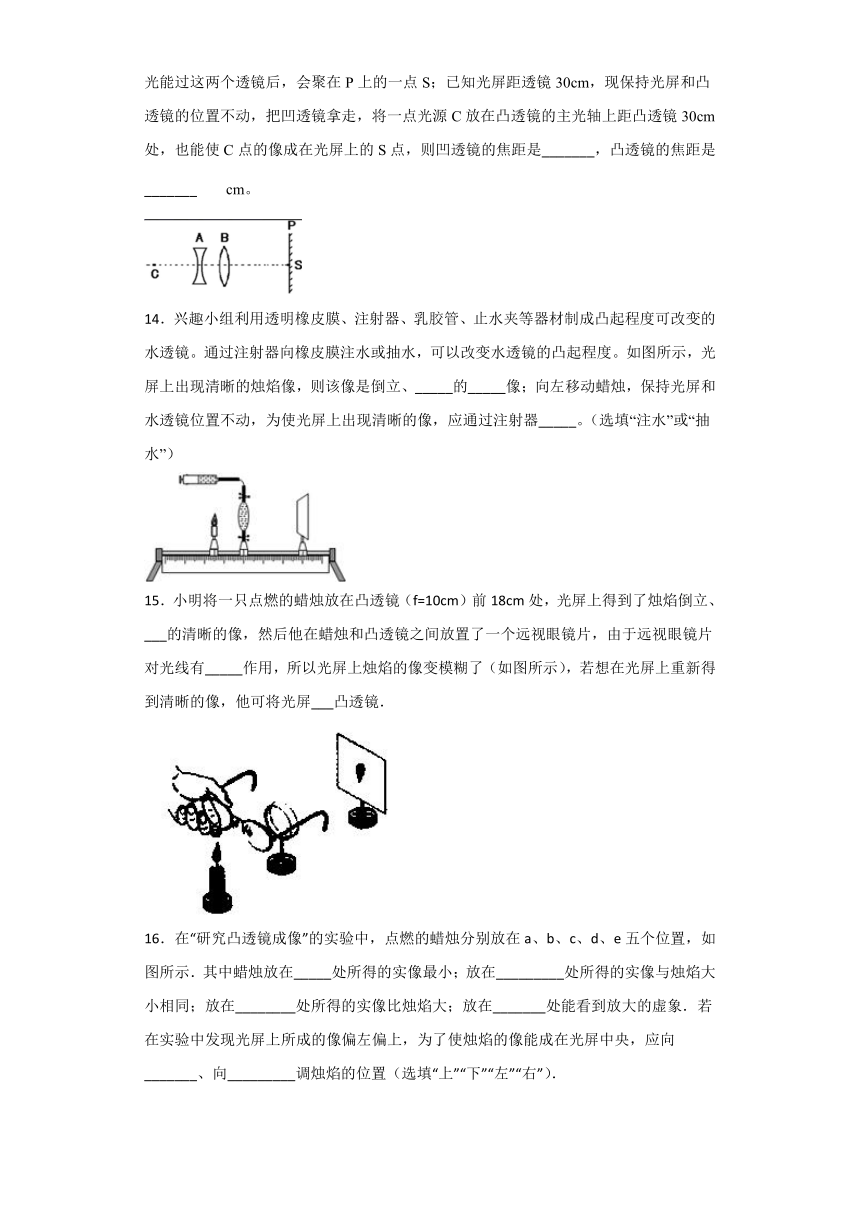

13．如图，把一个凹透镜A放在一个凸透镜B的前10cm处，能使一束平行于主光轴的光能过这两个透镜后，会聚在P上的一点S；已知光屏距透镜30cm，现保持光屏和凸透镜的位置不动，把凹透镜拿走，将一点光源C放在凸透镜的主光轴上距凸透镜30cm处，也能使C点的像成在光屏上的S点，则凹透镜的焦距是_______，凸透镜的焦距是_______cm。
14．兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸起程度可改变的水透镜。通过注射器向橡皮膜注水或抽水，可以改变水透镜的凸起程度。如图所示，光屏上出现清晰的烛焰像，则该像是倒立、_____的_____像；向左移动蜡烛，保持光屏和水透镜位置不动，为使光屏上出现清晰的像，应通过注射器_____。（选填“注水”或“抽水”）
15．小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰倒立、___的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有_____作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，他可将光屏___凸透镜．
16．在“研究凸透镜成像”的实验中，点燃的蜡烛分别放在a、b、c、d、e五个位置，如图所示．其中蜡烛放在_____处所得的实像最小；放在_________处所得的实像与烛焰大小相同；放在________处所得的实像比烛焰大；放在_______处能看到放大的虚象．若在实验中发现光屏上所成的像偏左偏上，为了使烛焰的像能成在光屏中央，应向_______、向_________调烛焰的位置（选填“上”“下”“左”“右”）．
三、作图题
17．如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．
请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线．
（_______）
18．如图所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹、凸透镜后的折射光线，并在图中标出入射角的度数。
四、实验题
19．在“探究凸透镜成像规律的实验”中：
（1）如下图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为_________cm，当烛焰距凸透镜15cm时，能成倒立、_________的实像，生活中的_________就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向______（选填“左”或“右”）移，此时所成像将_________（选填“变大”、“变小”或“不变”）．
（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向_________（选填“上”或“下”）调整．
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当___________（选填“左”或“右”）移．
20．小明在做“探究凸透镜成像规律”的实验中：
（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动 B．将凸透镜向下移动 C．将光屏向下移动
（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
五、综合题
21．请仔细阅读下文，按要求回答问题
人类的眼睛
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰。由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干，看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm。
如果眼睛长期使用不当就会造成眼睛缺陷，常见的有近视和远视，它们都需要配戴眼镜（透镜）来矫正视力。人们通常所说的眼镜度数φ和焦距f之间的关系可用下列公式表示：
眼镜的度数（其中f用m作单位）
(1)人的眼睛是通过改变晶状体的_______来获得清晰的像；普通照相机是在物距确定的情况下通过改变_____使像变得清晰。
(2)小明是近视眼，则应配戴_______透镜。验光师给小明验光后建议小明配戴400度的眼镜，该眼镜镜片的焦距为________m。
(3)根据上文，你认为正常人眼的观察范围是__________。
A．0~10cm
B．10~25cm
C．0~25cm
D．从10cm到极远处
(4)如何预防眼睛疲劳，请你提出一条合理化建议：________。
22．如图所示，光电鼠标是利用发光二极管照亮鼠标垫，鼠标垫通过成像透镜在光学感应器上成像。当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，产生的结果会传回计算机，电脑屏幕上的光标根据这些结果来移动，图中光学感应器、透镜、发光二极管等元件固定在鼠标内。
（1）为了使被照亮的鼠标垫能在光学感应器上成像，鼠标垫应选用________（选填“光滑”或“粗糙”）的材料。
（2）当鼠标平放在鼠标垫上，成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上成__________（选填“正立、放大的虚”、“倒立、放大的实”或“倒立、缩小的实”）像。
（3）当鼠标向前推移时，所成的像相对于光学感应器在向________（选填“前”或“后”）移动。
（4）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为像成在光学感应器的?________（选填“上”或“下”）方，而且所成的像?________（选填“变大”、“不变”或“变小”）。
参考答案
1．D2．C3．A4．A5．C6．B7．D8．D9．A10．C
11．缩小 减小 12．反 凸透 实 物距 13．20cm15 14． 放大 实 抽水
15．放大 会聚 靠近
16．a b c e 左 上
17．18．
19．11.0 放大 投影仪 左 变小 下 左
20．10.0 下 投影仪 变小 放大 B 左 >
21．焦距 像距 凹 0.25 D 做眼保健操，不在过强或过暗的光线下看书等
22．粗糙 倒立、缩小的实 后 下 变小
