欧姆定律专题测试

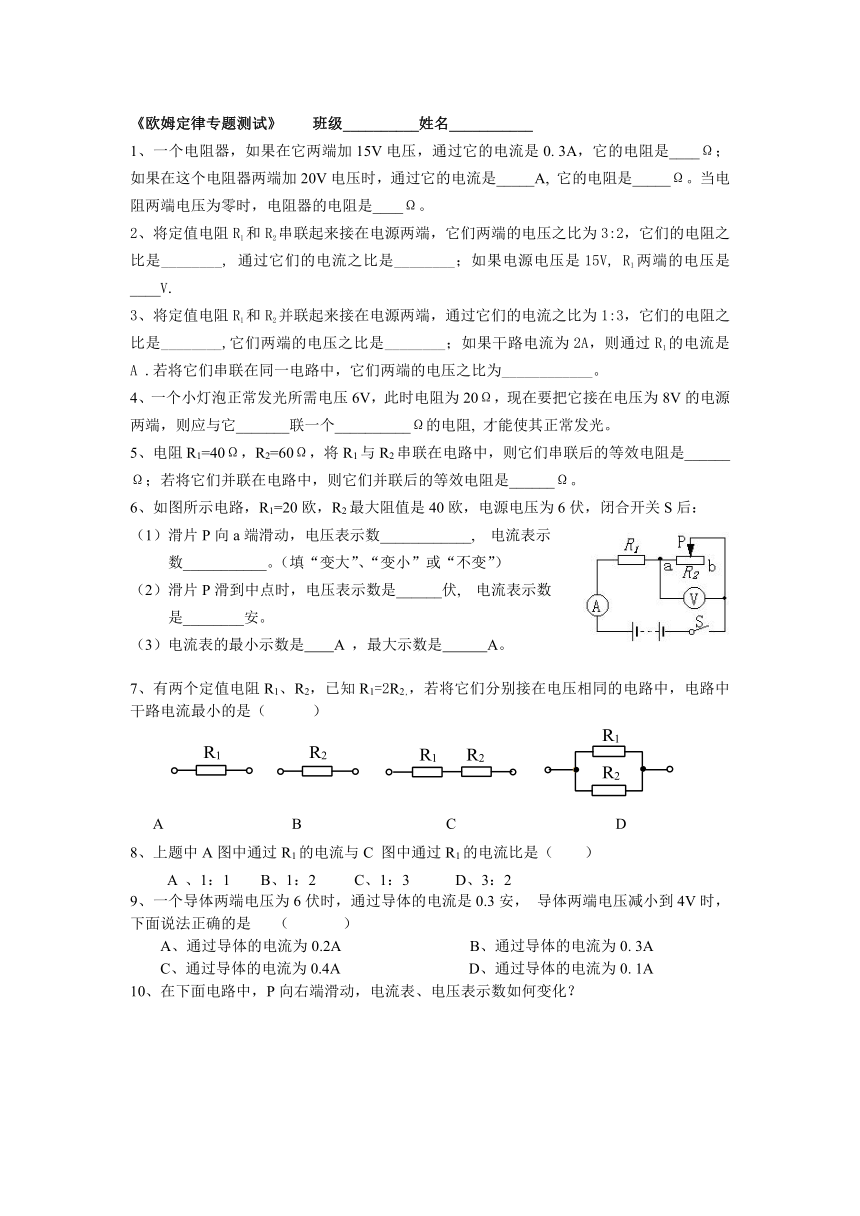

《欧姆定律专题测试》 班级__________姓名___________
1、一个电阻器，如果在它两端加15V电压，通过它的电流是0. 3A，它的电阻是____Ω；如果在这个电阻器两端加20V电压时，通过它的电流是_____A, 它的电阻是_____Ω。当电阻两端电压为零时，电阻器的电阻是____Ω。
2、将定值电阻R1和R2串联起来接在电源两端，它们两端的电压之比为3:2，它们的电阻之比是________, 通过它们的电流之比是________；如果电源电压是15V, R1两端的电压是____V.
3、将定值电阻R1和R2并联起来接在电源两端，通过它们的电流之比为1:3，它们的电阻之比是________,它们两端的电压之比是________；如果干路电流为2A，则通过R1的电流是 A .若将它们串联在同一电路中，它们两端的电压之比为____________。
4、一个小灯泡正常发光所需电压6V，此时电阻为20Ω，现在要把它接在电压为8V的电源两端，则应与它_______联一个__________Ω的电阻, 才能使其正常发光。
5、电阻R1=40Ω，R2=60Ω，将R1与R2串联在电路中，则它们串联后的等效电阻是______Ω；若将它们并联在电路中，则它们并联后的等效电阻是______Ω。
6、如图所示电路，R1=20欧，R2最大阻值是40欧，电源电压为6伏，闭合开关S后：
滑片P向a端滑动，电压表示数____________, 电流表示数___________。（填“变大”、“变小”或“不变”）
滑片P滑到中点时，电压表示数是______伏, 电流表示数是________安。
（3）电流表的最小示数是 A ，最大示数是 A。
7、有两个定值电阻R1、R2，已知R1=2R2，，若将它们分别接在电压相同的电路中，电路中干路电流最小的是（ ）
A B C D
8、上题中A图中通过R1的电流与C 图中通过R1的电流比是（ ）
A 、1：1 B、1：2 C、1：3 D、3：2
9、一个导体两端电压为6伏时，通过导体的电流是0.3安， 导体两端电压减小到4V时，下面说法正确的是 （ ）
A、通过导体的电流为0.2A B、通过导体的电流为0. 3A
C、通过导体的电流为0.4A D、通过导体的电流为0. 1A

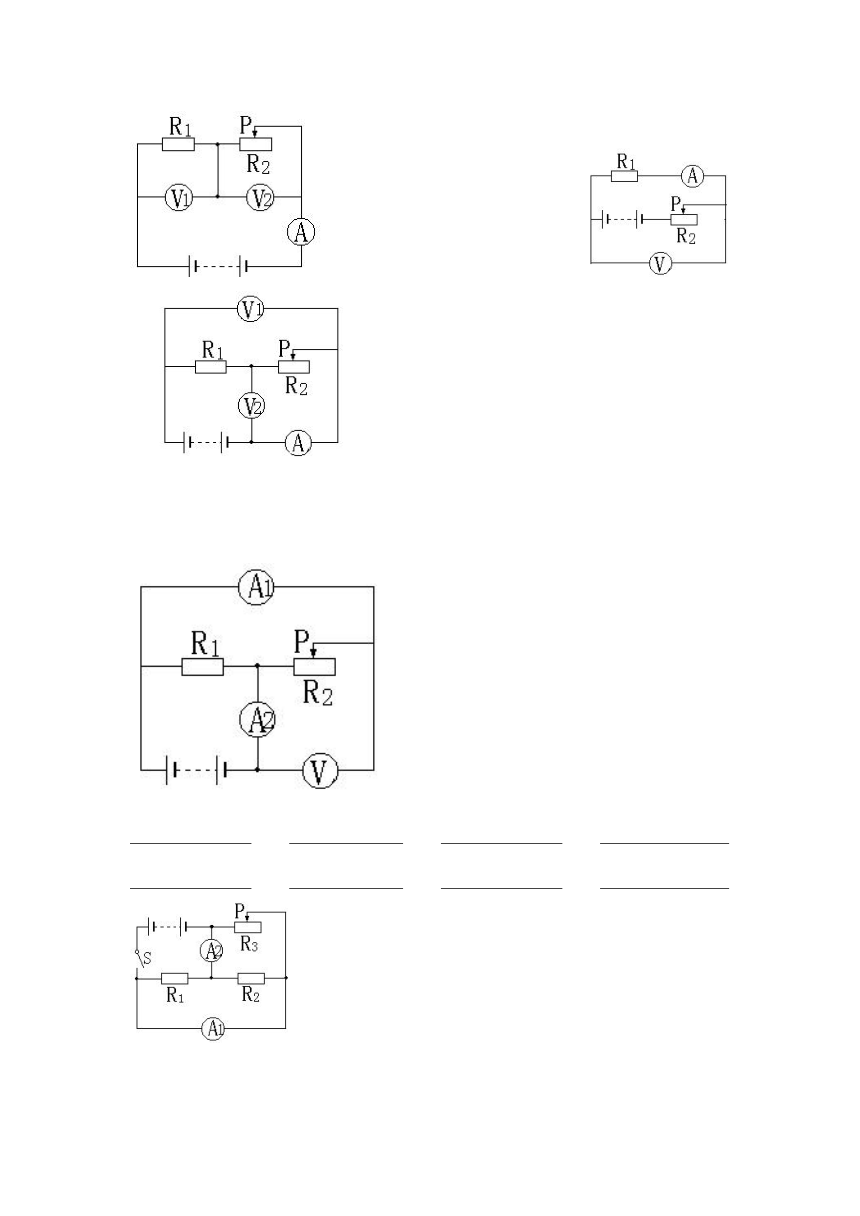

10、在下面电路中，P向右端滑动，电流表、电压表示数如何变化？

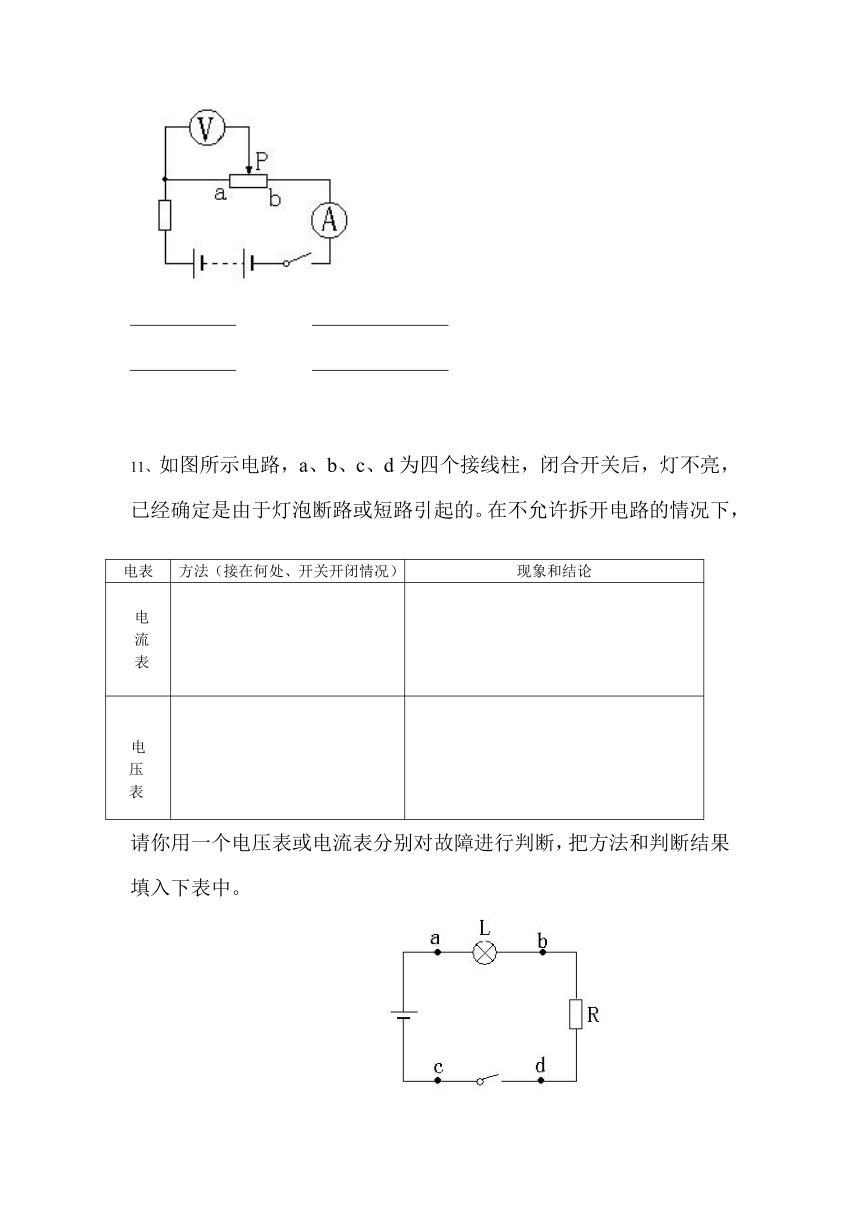

11、如图所示电路，a、b、c、d为四个接线柱，闭合开关后，灯不亮，已经确定是由于灯泡断路或短路引起的。在不允许拆开电路的情况下，请你用一个电压表或电流表分别对故障进行判断，把方法和判断结果填入下表中。
电表 方法（接在何处、开关开闭情况） 现象和结论
电 流 表
电 压 表

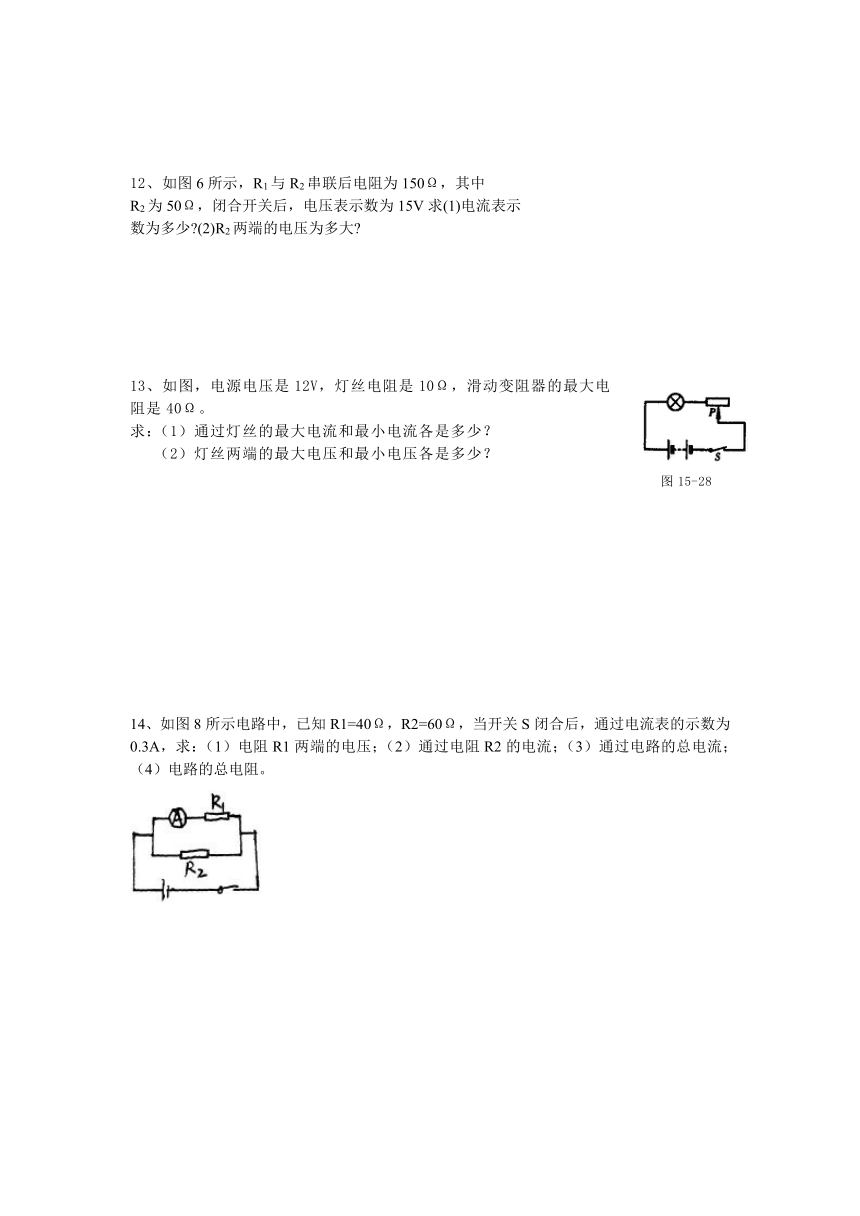

12、如图6所示，R1与R2串联后电阻为150Ω，其中
R2为50Ω，闭合开关后，电压表示数为15V求(1)电流表示
数为多少 (2)R2两端的电压为多大
13、如图，电源电压是12V，灯丝电阻是10Ω，滑动变阻器的最大电阻是40Ω。
求：（1）通过灯丝的最大电流和最小电流各是多少？
（2）灯丝两端的最大电压和最小电压各是多少？
14、如图8所示电路中，已知R1=40Ω，R2=60Ω，当开关S闭合后，通过电流表的示数为0.3A，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流；（3）通过电路的总电流；（4）电路的总电阻。
15、在图9所示电路中，已知R2=30Ω，小灯泡的电阻RL=10Ω，电源电压恒定，求：（1）当开关S1、S2都断开时，通过小灯炮的电流为0.3A，电源电压是多少？加在小灯泡上的电压多少？（2）当开关S1、S2都闭合时，电路中的总电流为1.6A，电阻R1的阻值是多少？此时电路中的总电阻是多少？
16、在图18所示电路中，电源电压一定。电阻R1＝20。当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1，电压表V2示数为U2，电流表示数为0.3A。若U1∶U1＝4∶9，U1∶U2＝2∶3。求：滑动变阻器R2的最大阻值和电源电压。（要求画简化电路图）
10、用如下图所示四个电路测4个电阻的阻值，图中电阻R0为12Ω。闭合开关S，每个电路中两只电压表的示数分别如图所示：U1＝______V，U2＝______V，请分析两电压表接入电路的四种接法，把两电压表的符号填在电路中的圆圈内。根据串联电路中电压与电阻成正比的关系，可知四个电阻的阻值分别为R1＝___Ω，R2＝___Ω，R3＝_____Ω，R4＝_____Ω。
11、如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表与电流表示数的变化情况是 （ ）
A、电流表示数变小，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数变大，电压表示数变大
D、电流表示数变大，电压表示数不变
12、如图所示，闭和开关S，将滑动变阻器的滑片P向b端滑动时，电压表与电流表示数的变化情况是 （ ）
A、电流表示数变小，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数变大，电压表示数变大
D、电流表示数变大，电压表示数不变
13、如图是汽车油量显示装置示意图，R是滑动变阻器，油量表相当于电流表，下面说法正确的是 （ ）
油箱内油量减小时，油量表指示的数值变大
油箱内油量减小时，电路中的总电阻减小
油箱内油量减小时，电路中的电流变小
油箱内油量减小时，电路中的电流变大
14、如图所示电路，R=10Ω，当开关S1、S都闭合时，电流表的示数为I1，将S1打开时，电流表示数为I2，I1:I2=3:2，则RX阻值为 （ ）
A、20Ω B、3Ω
C、2Ω D、5Ω
15、如图所示，电源电压为10伏，且保持不变，电阻R1=20欧，滑动变阻器R2的最大阻值是30欧，则当S闭合，滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是（ ）
A．0. 2 ~ 0. 5A， 0 ~ 6V
B．0. 2 ~ 0. 3A， 0 ~ 6V
C．0. 2 ~ 0. 5A， 4 ~ 10V
D．0. 2 ~ 0. 5A， 4 ~ 6V
16、两只滑动变阻器，甲变阻器上标有“20Ω 0. 3A”，乙变阻器上标有“25Ω 0. 4A”。 若将它们串联在某电压下使用, 所加电压的最大值是（ ）
A、13. 5V B、16V C、18V D、6V
17、如图所示电路，电压表甲和乙完全相同，闭合开关后，发现两个电压表指针偏转的角度相同，则（ ）
R1:R2 = 1:4
R1:R2 = 4:1
R1:R2 = 1:5
R1:R2 = 5:1
18、所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（　 ）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数变小，电流表的示数不变
D．电压表的示数不变，电流表的示数变小
19、实验题、简答题
王林同学准备利用如图所示的器材做“伏安法测电阻”的实验，回答问题：
（1）实验原理：
（2）画出实验电路图
（3）将图中的器材连接成实验电路
（4）由表中数据可知，三次测得小灯泡的阻值不相等，原因是_______________________
_______________________________________________.
（5）若某次实验，电流表和电压表示数如图所示，由此测出灯丝的电阻为_________欧。
20、如图，R1=4Ω，电压表示数为2V，串联电路两端电压U=6V，求：（1）电流表示数（2）R2阻值多大
（3）电路的等效电阻多大
