(共26张PPT)

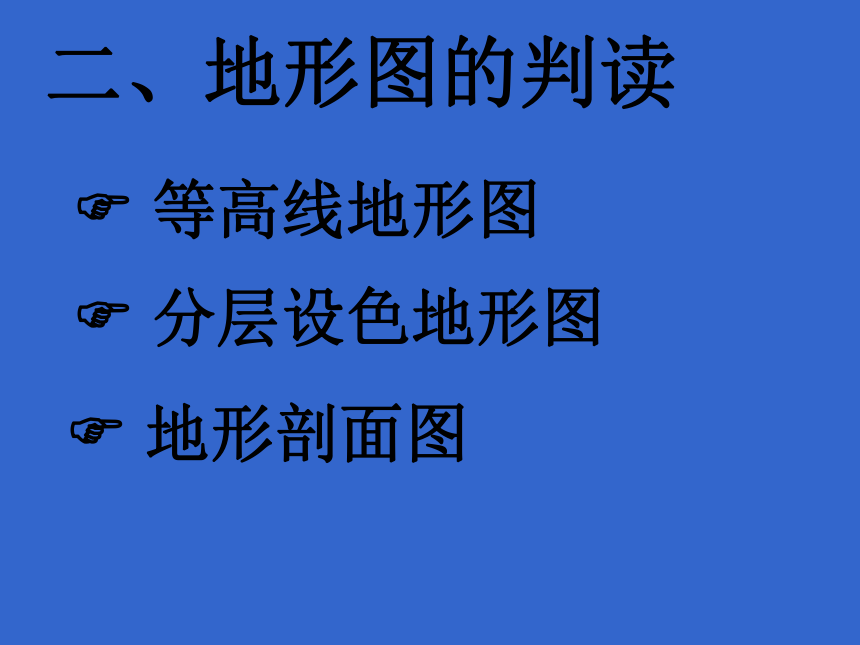

二、地形图的判读
等高线地形图
分层设色地形图
地形剖面图
500米
1500米
1000米
甲
乙
海平面

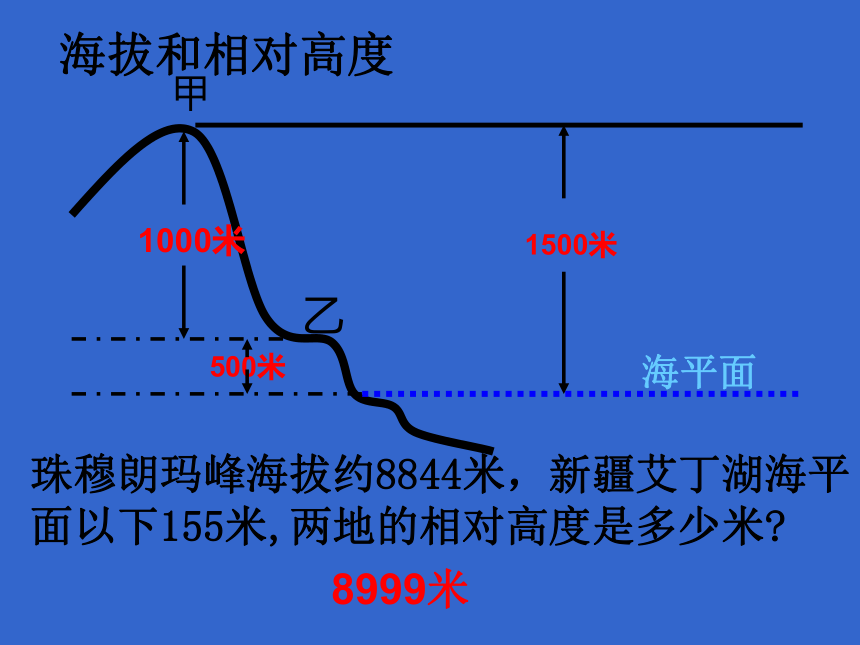

海拔和相对高度
珠穆朗玛峰海拔约8844米，新疆艾丁湖海平面以下155米,两地的相对高度是多少米
8999米

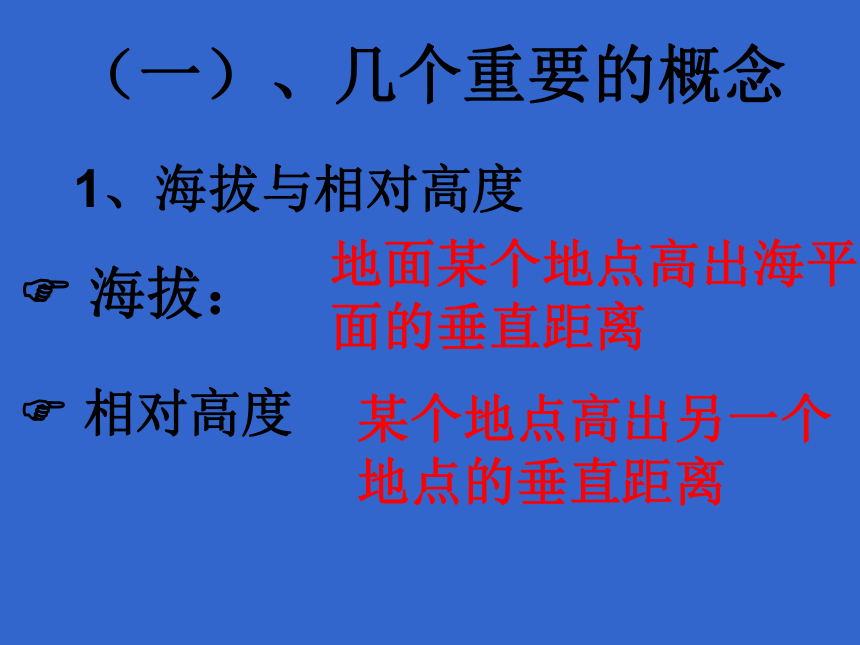

（一）、几个重要的概念
1、海拔与相对高度
海拔：
地面某个地点高出海平面的垂直距离
相对高度
某个地点高出另一个地点的垂直距离

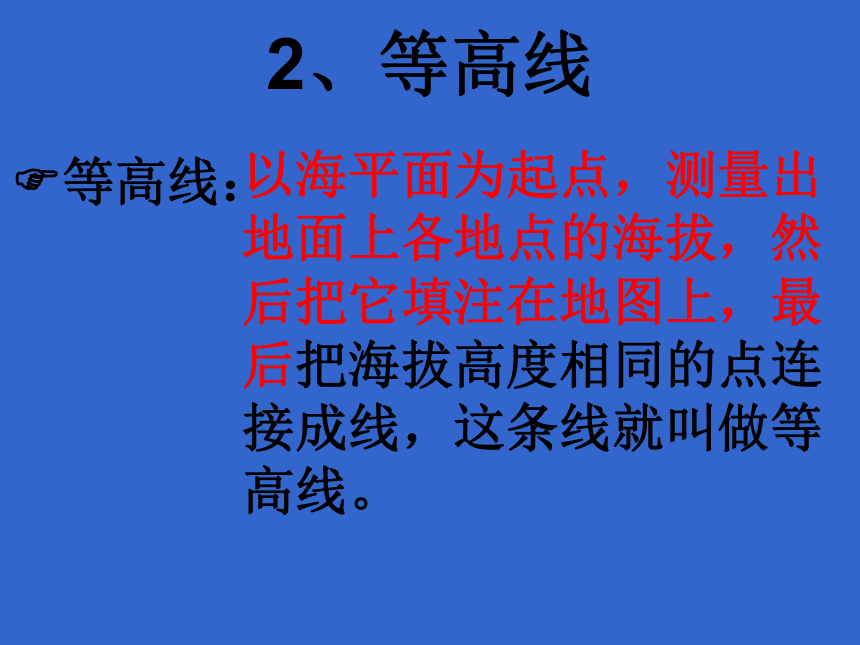

2、等高线
等高线：
以海平面为起点，测量出地面上各地点的海拔，然后把它填注在地图上，最后把海拔高度相同的点连接成线，这条线就叫做等高线。

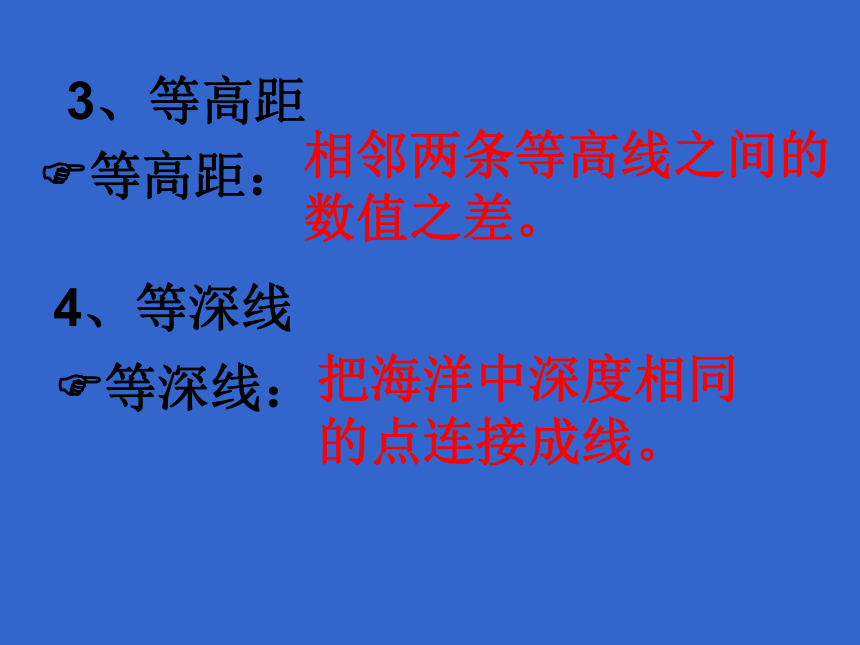

3、等高距
等高距：
相邻两条等高线之间的数值之差。
4、等深线
等深线：
把海洋中深度相同的点连接成线。

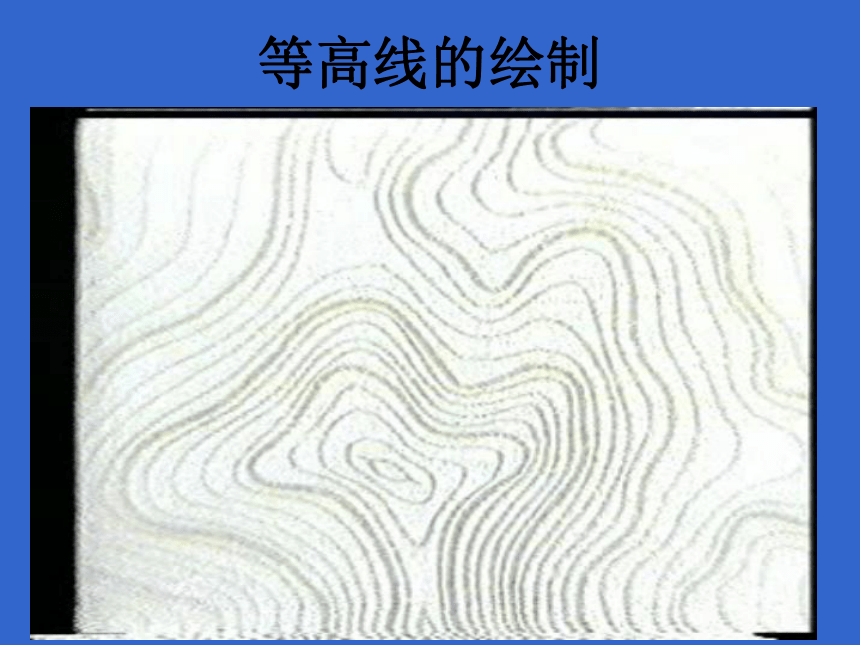

等高线的绘制
100
100
110
120
110
120
130

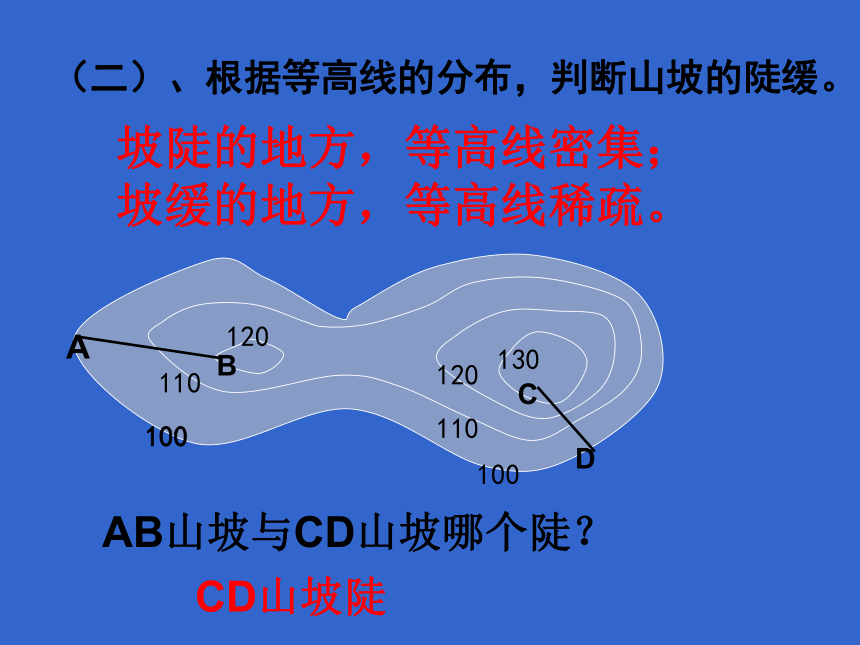

坡陡的地方，等高线密集；
坡缓的地方，等高线稀疏。
（二）、根据等高线的分布，判断山坡的陡缓。
A
B
C
D
AB山坡与CD山坡哪个陡？
CD山坡陡

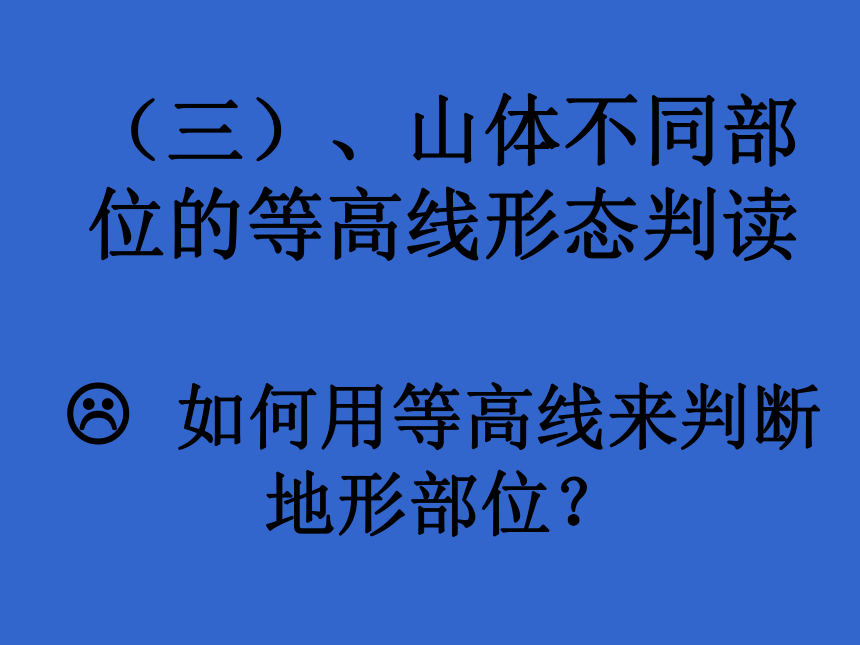

（三）、山体不同部
位的等高线形态判读
如何用等高线来判断地形部位？

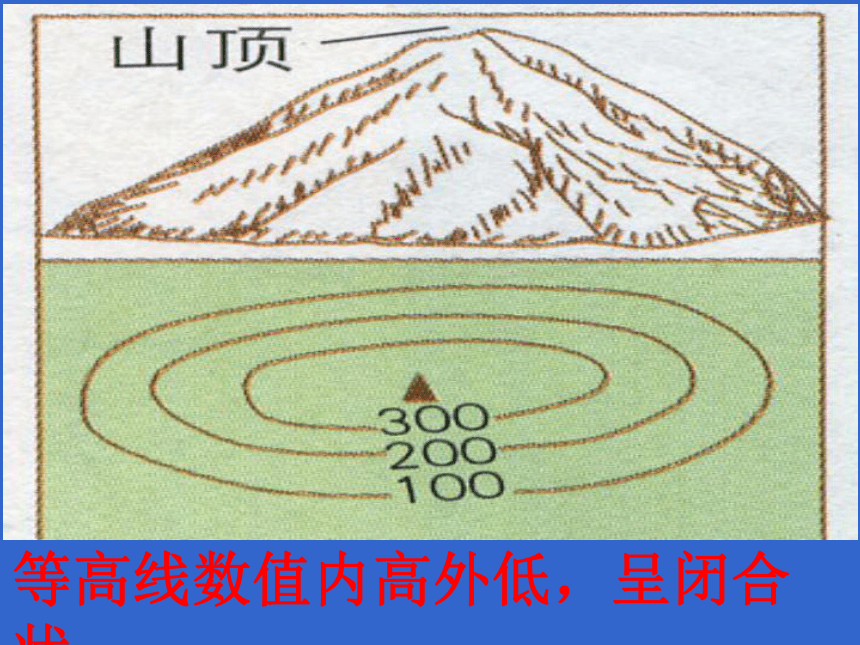

等高线数值内高外低，呈闭合状
等高线由海拔高向海拔低凸出
等高线由海拔低向海拔高凸出
两个山顶之间的较低处
等高线重叠的地方
如何用等高线来判断地形部位？
山顶
山脊
山谷
鞍部
陡崖
等高线数值内高外低，呈闭合状
等高线由海拔高向海拔低凸出
等高线由海拔低向海拔高凸出
两个山顶之间较低处
等高线重叠地方
在等高线地形图上，判断地形部位。
山顶
山脊
山谷
鞍部
陡崖
蓝色代表海洋
绿色代表平原
黄色代表高原、
丘陵和山地
褐色代表高山
白色代表雪线以上
（四）、分层设色地形图
五种地形景观图
类型 高原 平原 山地 丘陵 盆地
海拔高度
地面起伏程度
1000米以上
起伏不大
200米以下
平坦,起伏不大
500米以上
起伏很大
500米以下
波状起伏
四周高中间低
A
B
C
D
E
F
G
H
300
200
100
100
200
300
.
.
.
.
.
.
.
.
（五）、地形剖面地形图
（六）、从地图上获取信息
地图的种类很多，不同的地图能够反映不同的信息，根据使用目的，正确选择地图，才能及时、准确地获取有用的信息。
1、地图的种类、发展和作用
常用地图：
政治地图、地形图、公路交通图、城市交通旅游图、电子地图。
中山市地形图
世界政区图
我校地理兴趣小组准备到郊外的山地进行定向越野活动，事先需要设计行动方案。
听说以色列和巴勒斯坦又发生了冲突，我想知道这两个地方在哪里。
国庆节快到，上海的表弟到中山，我将带他参观英才学校、孙文公园、大福源等。我应该怎样安排线路和乘车？。
中山市交通图
人们如何选择地图？
根据使用目的
1、读右图，完成下列问题。
（1）甲处地形部位是 。
（2）A点的海拔是 米。
（3）沿AB线路和沿CD线路爬到
山项，坡度较陡是 。
（4）将线段比例尺改用文字式，
图上1厘米代表实际距离 米。
陡崖
300
AB线路
800
2、读图，回答问题：
（1）写出地形部位名称：
B C ，
D I 。
（2）在E、F两地山坡中，
坡度较陡的是 ，
其理由是 .。
（3）在图中字母处，最适合修水库大坝的是 处。
（4）王村在李庄的 方向，李庄距G处的图上距离是3.5厘米，则实地距离是 千米。
陡崖
鞍部
山顶
山谷
F山坡
F山坡等高线密集
G
西南
1.75
1:50000
The End
