2021年中考物理复习课件 欧姆定律（26张）

(共26张PPT)
复习课
整合建构
欧姆定律复习

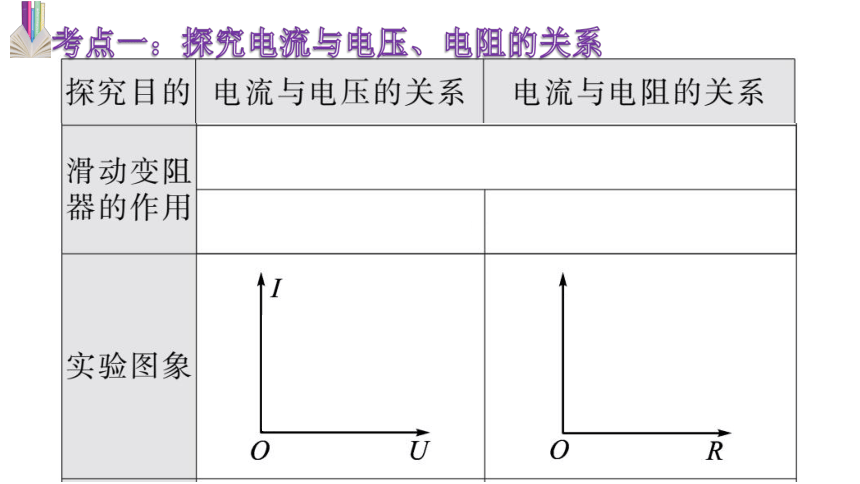

考点一：探究电流与电压、电阻的关系

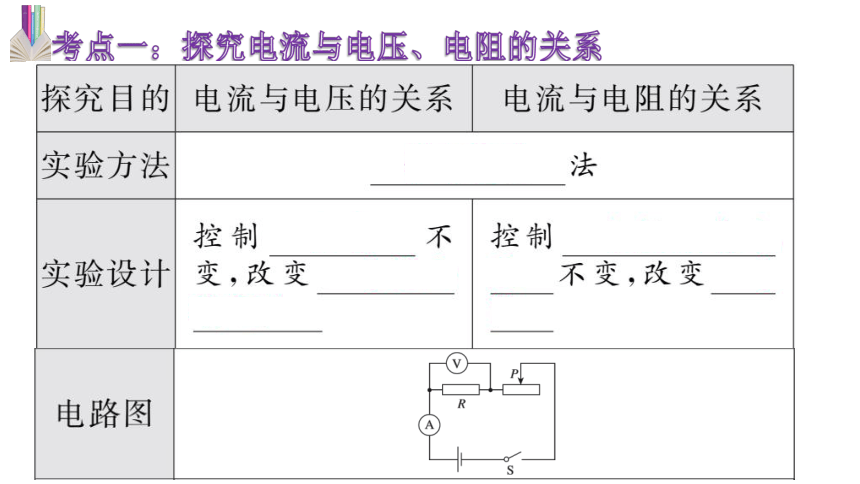

考点一：探究电流与电压、电阻的关系

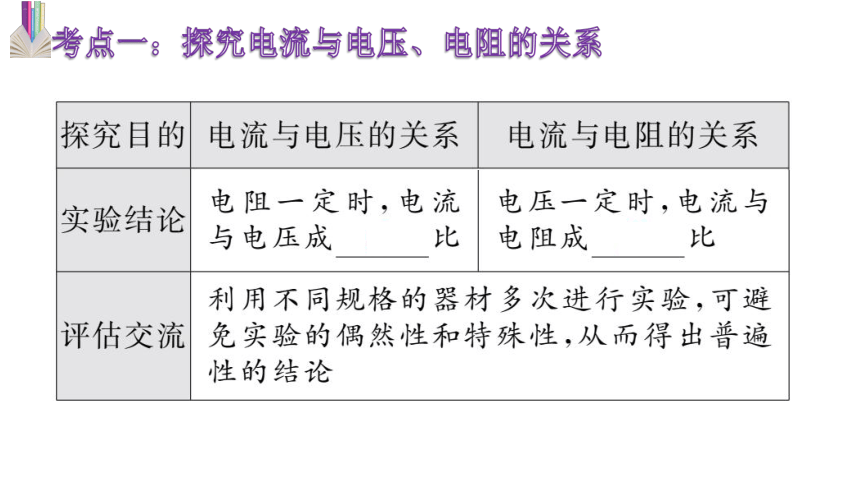

考点一：探究电流与电压、电阻的关系

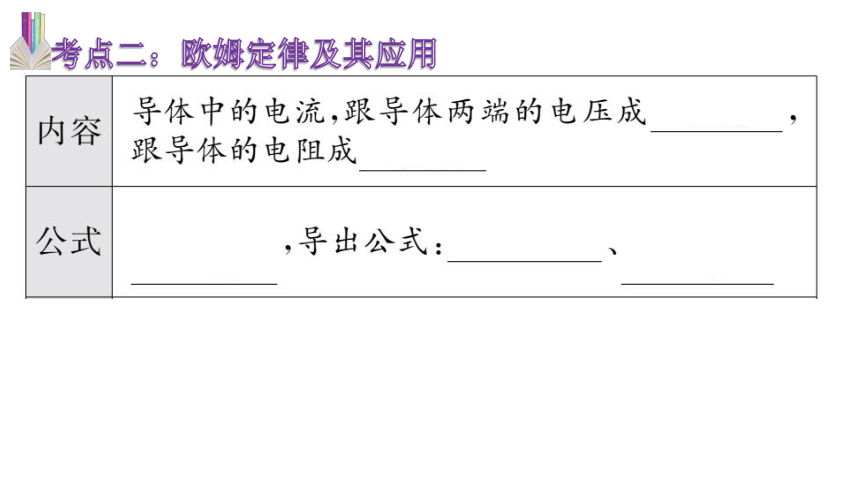

考点二：欧姆定律及其应用

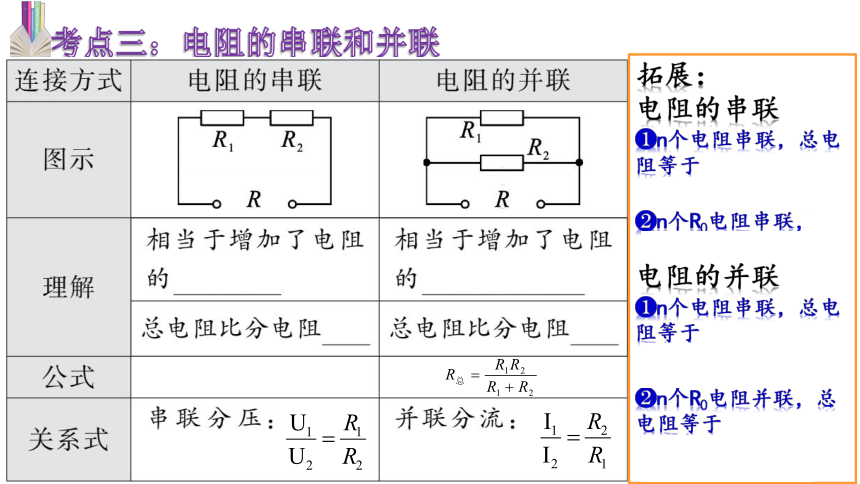

考点三：电阻的串联和并联
拓展：
电阻的串联
?n个电阻串联，总电阻等于
R=R1+R2+……Rn
?n个R0电阻串联，
R串=nR0
电阻的并联
?n个电阻串联，总电阻等于
?n个R0电阻并联，总电阻等于

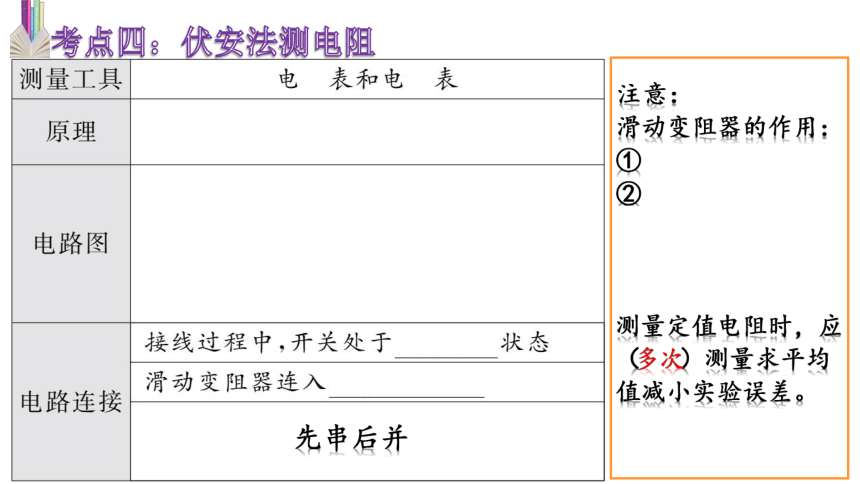

考点四：伏安法测电阻
先串后并
注意：
滑动变阻器的作用：
①保护电路
②改变电阻两端电压和通过电阻的电流，从而实现多次测量。
测量定值电阻时，应
（
）测量求平均值减小实验误差。
多次
考点训练
自主练习，点拨释疑
考点精讲精练
1、由欧姆定律公式可知（
）
A.
同一导体两端的电压跟通过导体的电流成反比
B.
导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C.
导体中的电流越大，导体的电阻就越小
D.
导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
D
2、已知：电阻R1=10Ω，R2=20Ω。
（1）先将两电阻串联，求串联后电阻？
（2）串联在6V的电源上，求R1、R2各自的电压？
考点精讲精练
3、如图所示的电路中，电源电压保持不变，电阻R1的阻值为20?。闭合开关S，电流表A1的示数为0.3
A，电流表A2的示数为
0.2A。求：
（1）电源电压U；
（2）电阻R2的阻值。
考点精讲精练
考点精讲精练
考点精讲精练
考点精讲精练
如图所示电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器。S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将
，
V2的示数与V1的示数的比值将
（选填“变大”、“变小”或“不变”）。
变式训练
变大
变小
实验考点
自主练习，点拨释疑
考点精讲精练
（
）
（
）
（
）
考点精讲精练
（
）
考点精讲精练
（
）
（
）
（
）
考点精讲精练
考点精讲精练
考点精讲精练
如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压．
（2）滑动变阻器R2的最大阻值．
（3）当S1、S2均闭合，且滑片
P在a端时，求电流表的示数．
挑战自我--经典考题
S1
A
V
S2
R1
R3
R2
甲
a
b
0.6A
解：
如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压．
（2）滑动变阻器R2的最大阻值．
（3）当S1、S2均闭合，且滑片
P在a端时，求电流表的示数．
S1
A
V
S2
R1
R3
R2
甲
a
b
8V
解：
挑战自我--经典考题
如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（3）当S1、S2均闭合，且滑片
P在a端时，求电流表的示数．
解：
S1
A
V
S2
R1
R3
R2
甲
a
b
?A
挑战自我--经典考题
