6.2 怎样测量和表示力

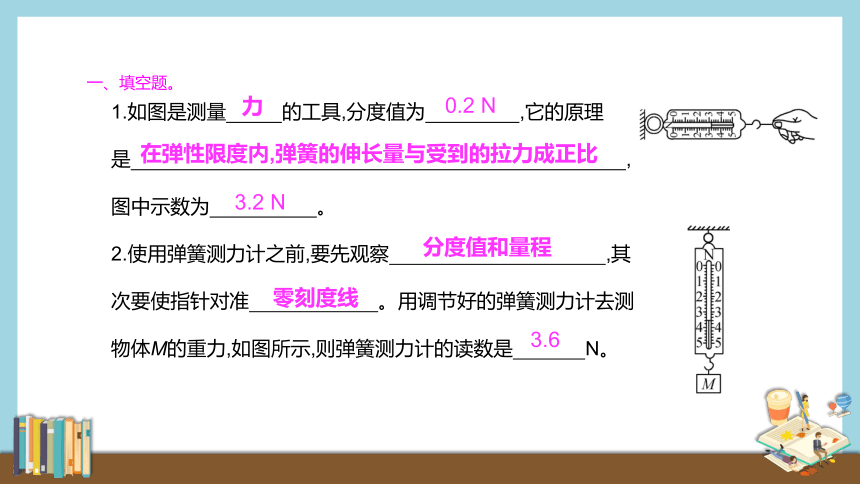

一、填空题。
1.如图是测量　　 的工具,分度值为　　 ,它的原理
是　 ,图中示数为　 。?
2.使用弹簧测力计之前,要先观察　 ,其次要使指针对准　 。用调节好的弹簧测力计去测物体M的重力,如图所示,则弹簧测力计的读数是　　 N。?
力
0.2 N
在弹性限度内,弹簧的伸长量与受到的拉力成正比　
3.2 N
分度值和量程　
零刻度线　
3.6
3.某同学在探究弹簧的伸长量与所受拉力的关系时,得到如图所示的图像。请回答下列问题:
这根弹簧的原长是　　 cm。当这根弹簧的长度为4 cm时,此时弹簧受到的拉力为　　 N,弹簧发生了　　 形变。?
4.如图所示,手拉弹簧的力越大,弹簧的　 越大,根据此原理制成了测量力的工具弹簧测力计,即用弹簧的　　 大小,间接反映力的大小,　　 (选填“刻度尺” “量筒”或“温度计”)也运用了此研究方法。?
2
4
弹性
伸长量
伸长量
温度计

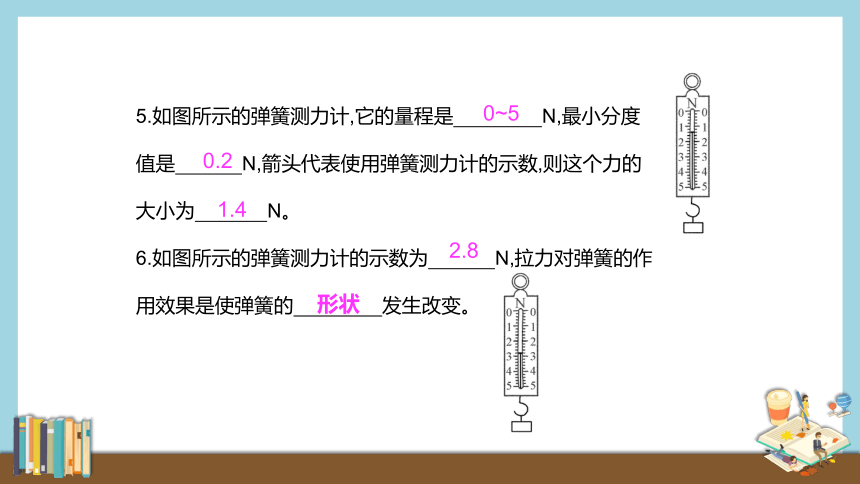

5.如图所示的弹簧测力计,它的量程是　　 N,最小分度值是　　 N,箭头代表使用弹簧测力计的示数,则这个力的大小为　　 N。?
6.如图所示的弹簧测力计的示数为　　 N,拉力对弹簧的作用效果是使弹簧的　　 发生改变。
0~5
0.2
1.4
2.8
形状
7.在弹性限度内,弹簧的伸长与所受的拉力成正比。如表记录了某根弹簧弹性限度内所受拉力与弹簧长度的数据,根据表中数据可知,表格空格处应填　　 。?
实验次数
1
2
3
4
5
6
弹力F/N
0
0.3
0.6
0.9
1.2
1.5
弹簧长度l/cm
3.0
4.2
5.4
6.6
?
9.0
7.8
二、选择题。
1.使用弹簧秤时,下面几种说法中正确的是 (　　)
A.使用中,弹簧、指针、挂钩不能与外壳摩擦
B.弹簧秤必须竖直放置,不得倾斜
C.使用前不必检查指针是否指在零刻度线上
D.使用时,所测的力可以超过弹簧秤的测量范围
2.如图所示,甲重1.6 N,乙重1.2 N,不计弹簧测力计自重,则弹簧测力计的示数是 (　　)
A.2.8 N B.0.4 N
C.1.6 N D.1.2 N
A
D
3.如图所示,甲、乙两同学沿水平方向分别向左右用力拉弹簧测力计,测力计静止时示数为4 N,若不计弹簧测力计自身的重力,则下列说法正确的是 (　　)
A.甲对测力计的拉力是4 N
B.乙对测力计的拉力是8 N
C.乙对测力计的拉力比甲对测力计的拉力大4 N
D.甲对测力计的拉力比乙对测力计的拉力大4 N
A
4.如图所示,将弹簧测力计A、B的挂钩挂在一起,然后用手水平左右拉弹簧测力计的圆环使其保持静止状态,当弹簧测力计A的示数为3 N时,则弹簧测力计B的示数及右手对弹簧测力计B的拉力大小分别是 (　　)
A.3 N、3 N
B.3 N、6 N
C.0 N、6 N
D.6 N、3 N
A
5.一根弹簧原长10 cm,若挂5 N物体时,弹簧长为12 cm,那么挂10 N物体时,则 (　　)
A.弹簧伸长了2 cm B.弹簧伸长了12 cm
C.弹簧的长为24 cm D.弹簧伸长了4 cm
6.关于弹簧测力计的使用,下列说法中错误的是 (　　)
A.弹簧测力计使用前要对其进行校零
B.弹簧测力计使用时要使弹簧的伸长方向和拉力方向在同一直线上
C.读数时,视线应与指针位置垂直
D.使用弹簧测力计可以测任何大小的力
D
D
7.使用弹簧测力计测量力的过程,有如下操作:
①轻轻来回拉动两次挂钩。
②把待测力加在挂钩上。
③观察弹簧测力计的量程,弄清刻度盘上每一小格表示多少牛。
④调整弹簧测力计指针位置。
⑤待指针稳定后读数。
上述操作,正确的顺序是 (　　)
A.①②③④⑤　　　　　 B.②③④①⑤
C.④①②③⑤ D.③④①②⑤
D
8.在竖直墙壁上固定一块薄铁片,静止时,薄铁片的位置如图1所示。利用该装置小明完成了如图2所示,a、b、c、d四次实验,单个钩码的重力相同。其中用来探究力的作用效果与力的作用点有关的一组实验是 (　　)
A.a和b　 B.a和c　 C.b和c　 D.b和d
B
9.小阳小组的同学依据实验数据绘制了弹簧的长度与弹簧受到拉力的关系图象,如图所示。下列说法中正确的是 (　　)
A.弹簧受到的拉力为6 N时,弹簧伸长了8 cm
B.弹簧的长度为2 cm时,受到的拉力为2 N
C.分析图象可知弹簧的长度与受到的拉力成正比
D.若用该弹簧制成测力计,则其量程为0~6 N
D
