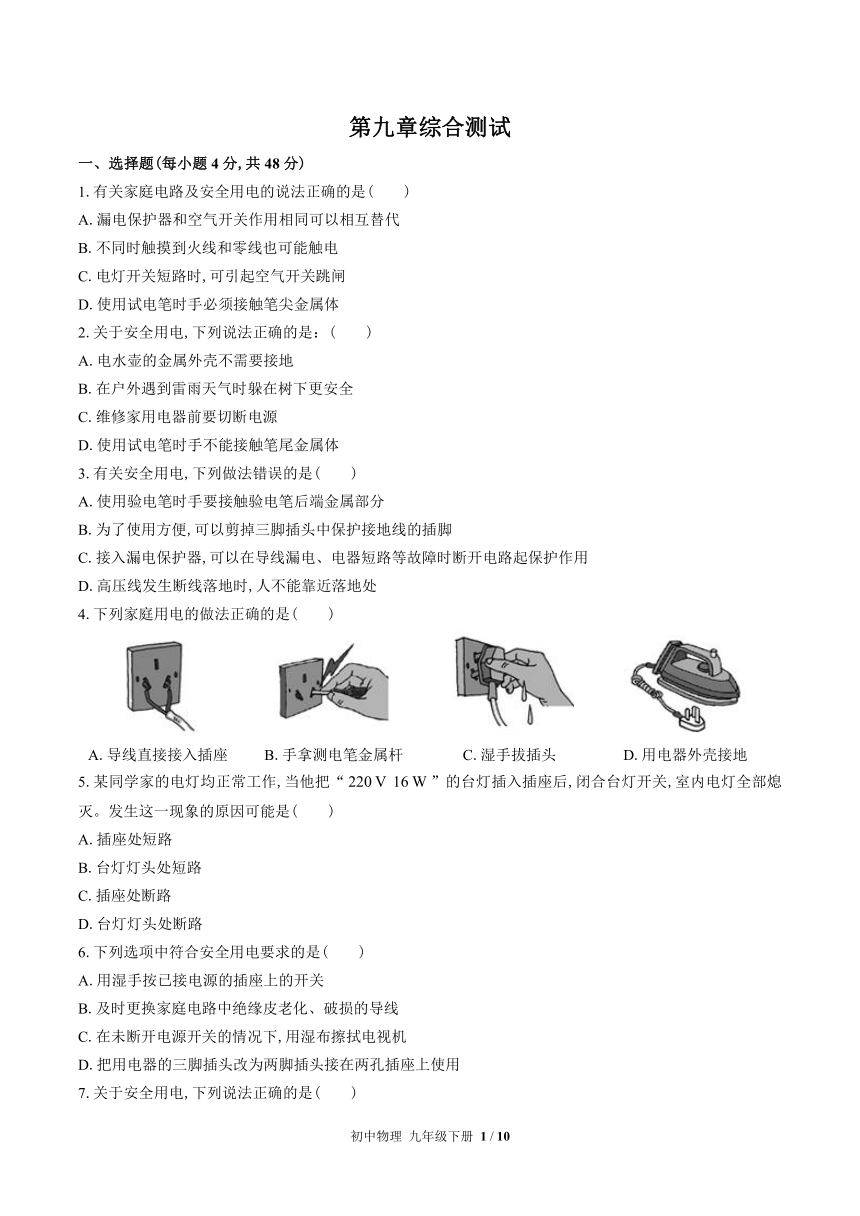

第九章综合测试
一、选择题(每小题4分,共48分)
1.有关家庭电路及安全用电的说法正确的是( )
A.漏电保护器和空气开关作用相同可以相互替代
B.不同时触摸到火线和零线也可能触电
C.电灯开关短路时,可引起空气开关跳闸
D.使用试电笔时手必须接触笔尖金属体
2.关于安全用电,下列说法正确的是：( )
A.电水壶的金属外壳不需要接地
B.在户外遇到雷雨天气时躲在树下更安全
C.维修家用电器前要切断电源
D.使用试电笔时手不能接触笔尾金属体
3.有关安全用电,下列做法错误的是( )
A.使用验电笔时手要接触验电笔后端金属部分
B.为了使用方便,可以剪掉三脚插头中保护接地线的插脚
C.接入漏电保护器,可以在导线漏电、电器短路等故障时断开电路起保护作用
D.高压线发生断线落地时,人不能靠近落地处
4.下列家庭用电的做法正确的是( )
A.导线直接接入插座
B.手拿测电笔金属杆
C.湿手拔插头
D.用电器外壳接地
5.某同学家的电灯均正常工作,当他把“false”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭。发生这一现象的原因可能是( )
A.插座处短路
B.台灯灯头处短路
C.插座处断路
D.台灯灯头处断路
6.下列选项中符合安全用电要求的是( )
A.用湿手按已接电源的插座上的开关
B.及时更换家庭电路中绝缘皮老化、破损的导线
C.在未断开电源开关的情况下,用湿布擦拭电视机
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用

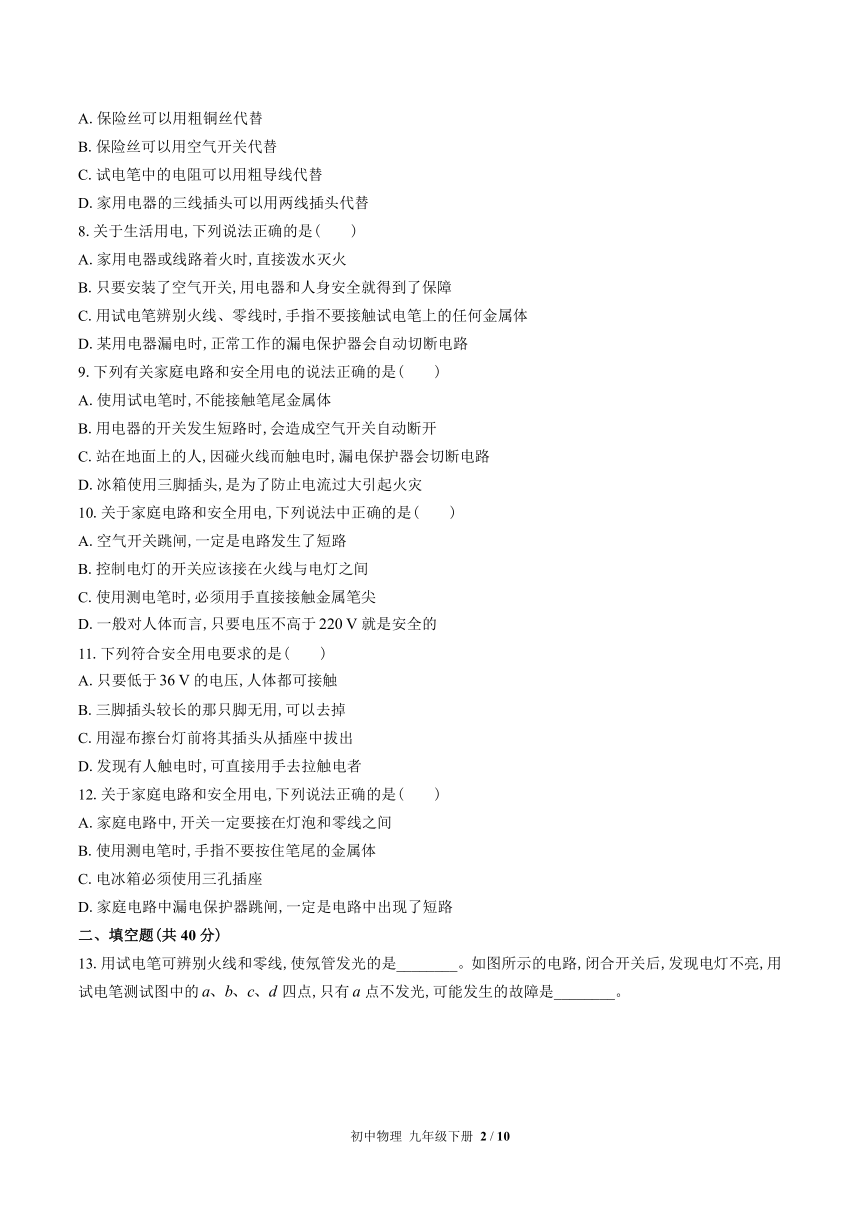

7.关于安全用电,下列说法正确的是( )
A.保险丝可以用粗铜丝代替
B.保险丝可以用空气开关代替
C.试电笔中的电阻可以用粗导线代替
D.家用电器的三线插头可以用两线插头代替
8.关于生活用电,下列说法正确的是( )
A.家用电器或线路着火时,直接泼水灭火
B.只要安装了空气开关,用电器和人身安全就得到了保障
C.用试电笔辨别火线、零线时,手指不要接触试电笔上的任何金属体
D.某用电器漏电时,正常工作的漏电保护器会自动切断电路
9.下列有关家庭电路和安全用电的说法正确的是( )
A.使用试电笔时,不能接触笔尾金属体
B.用电器的开关发生短路时,会造成空气开关自动断开
C.站在地面上的人,因碰火线而触电时,漏电保护器会切断电路
D.冰箱使用三脚插头,是为了防止电流过大引起火灾
10.关于家庭电路和安全用电,下列说法中正确的是( )
A.空气开关跳闸,一定是电路发生了短路
B.控制电灯的开关应该接在火线与电灯之间
C.使用测电笔时,必须用手直接接触金属笔尖
D.一般对人体而言,只要电压不高于false就是安全的
11.下列符合安全用电要求的是( )
A.只要低于false的电压,人体都可接触
B.三脚插头较长的那只脚无用,可以去掉
C.用湿布擦台灯前将其插头从插座中拔出
D.发现有人触电时,可直接用手去拉触电者
12.关于家庭电路和安全用电,下列说法正确的是( )
A.家庭电路中,开关一定要接在灯泡和零线之间
B.使用测电笔时,手指不要按住笔尾的金属体
C.电冰箱必须使用三孔插座
D.家庭电路中漏电保护器跳闸,一定是电路中出现了短路
二、填空题(共40分)
13.用试电笔可辨别火线和零线,使氖管发光的是________。如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的false四点,只有false点不发光,可能发生的故障是________。

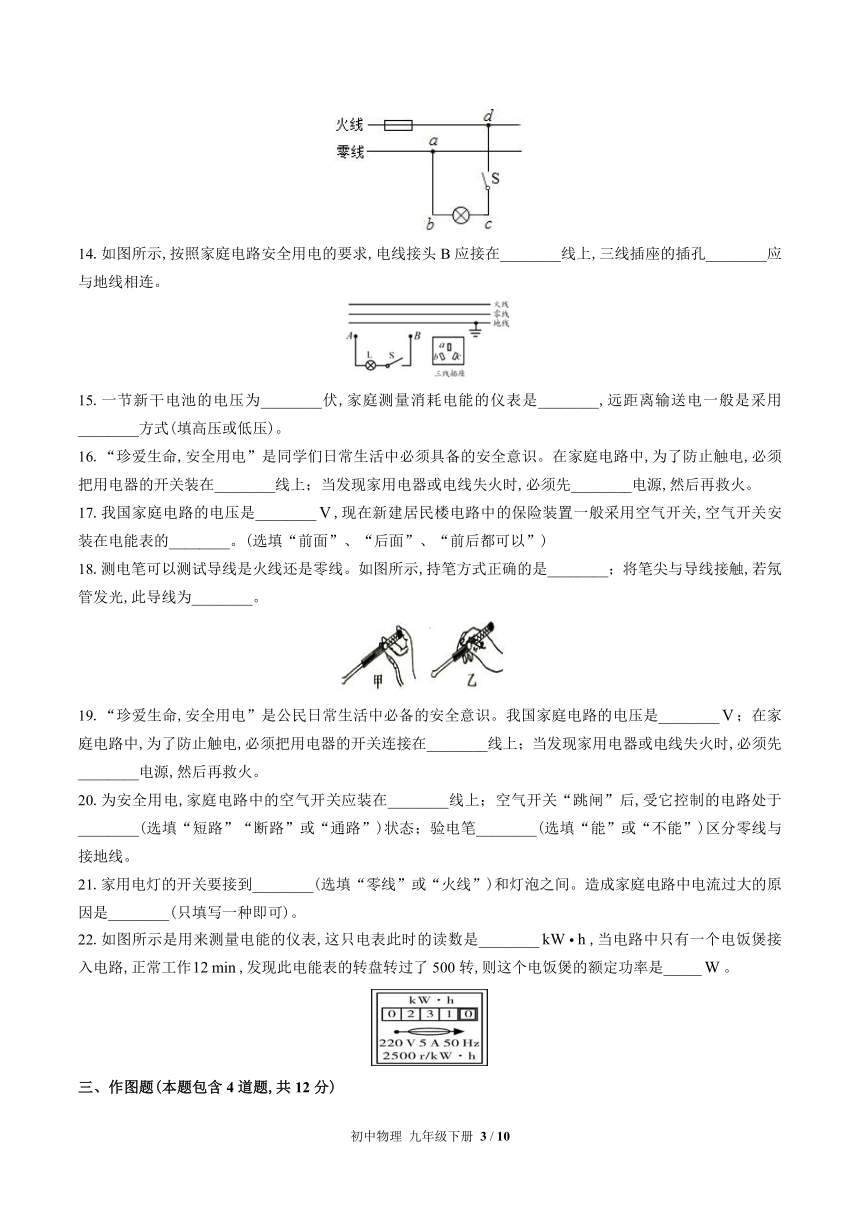

14.如图所示,按照家庭电路安全用电的要求,电线接头B应接在________线上,三线插座的插孔________应与地线相连。
15.一节新干电池的电压为________伏,家庭测量消耗电能的仪表是________,远距离输送电一般是采用________方式(填高压或低压)。
16.“珍爱生命,安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中,为了防止触电,必须把用电器的开关装在________线上；当发现家用电器或电线失火时,必须先________电源,然后再救火。
17.我国家庭电路的电压是________false,现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的________。(选填“前面”、“后面”、“前后都可以”)
18.测电笔可以测试导线是火线还是零线。如图所示,持笔方式正确的是________；将笔尖与导线接触,若氖管发光,此导线为________。
19.“珍爱生命,安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是________false；在家庭电路中,为了防止触电,必须把用电器的开关连接在________线上；当发现家用电器或电线失火时,必须先________电源,然后再救火。
20.为安全用电,家庭电路中的空气开关应装在________线上；空气开关“跳闸”后,受它控制的电路处于________(选填“短路”“断路”或“通路”)状态；验电笔________(选填“能”或“不能”)区分零线与接地线。
21.家用电灯的开关要接到________(选填“零线”或“火线”)和灯泡之间。造成家庭电路中电流过大的原因是________(只填写一种即可)。
22.如图所示是用来测量电能的仪表,这只电表此时的读数是________false,当电路中只有一个电饭煲接入电路,正常工作false,发现此电能表的转盘转过了500转,则这个电饭煲的额定功率是_____false。
三、作图题(本题包含4道题,共12分)

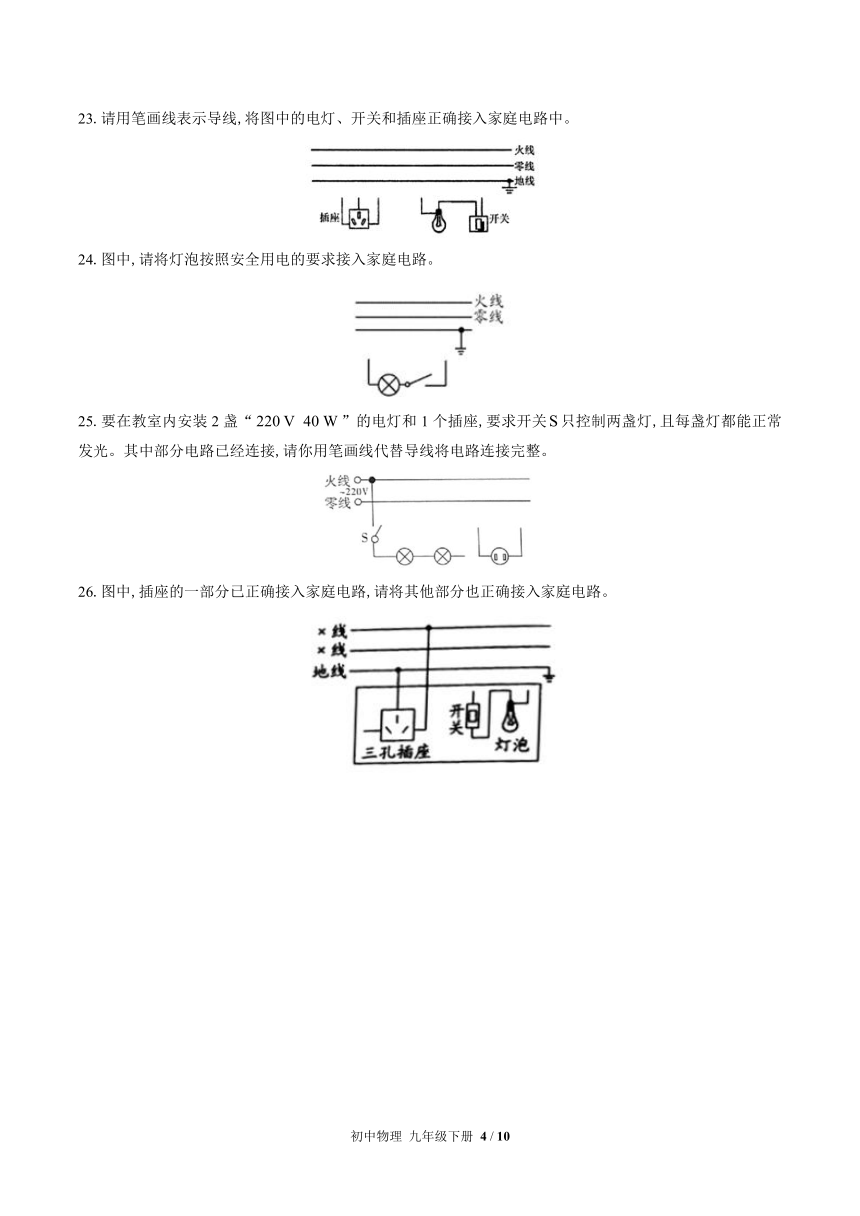

23.请用笔画线表示导线,将图中的电灯、开关和插座正确接入家庭电路中。
24.图中,请将灯泡按照安全用电的要求接入家庭电路。
25.要在教室内安装2盏“false”的电灯和1个插座,要求开关false只控制两盏灯,且每盏灯都能正常发光。其中部分电路已经连接,请你用笔画线代替导线将电路连接完整。
26.图中,插座的一部分已正确接入家庭电路,请将其他部分也正确接入家庭电路。

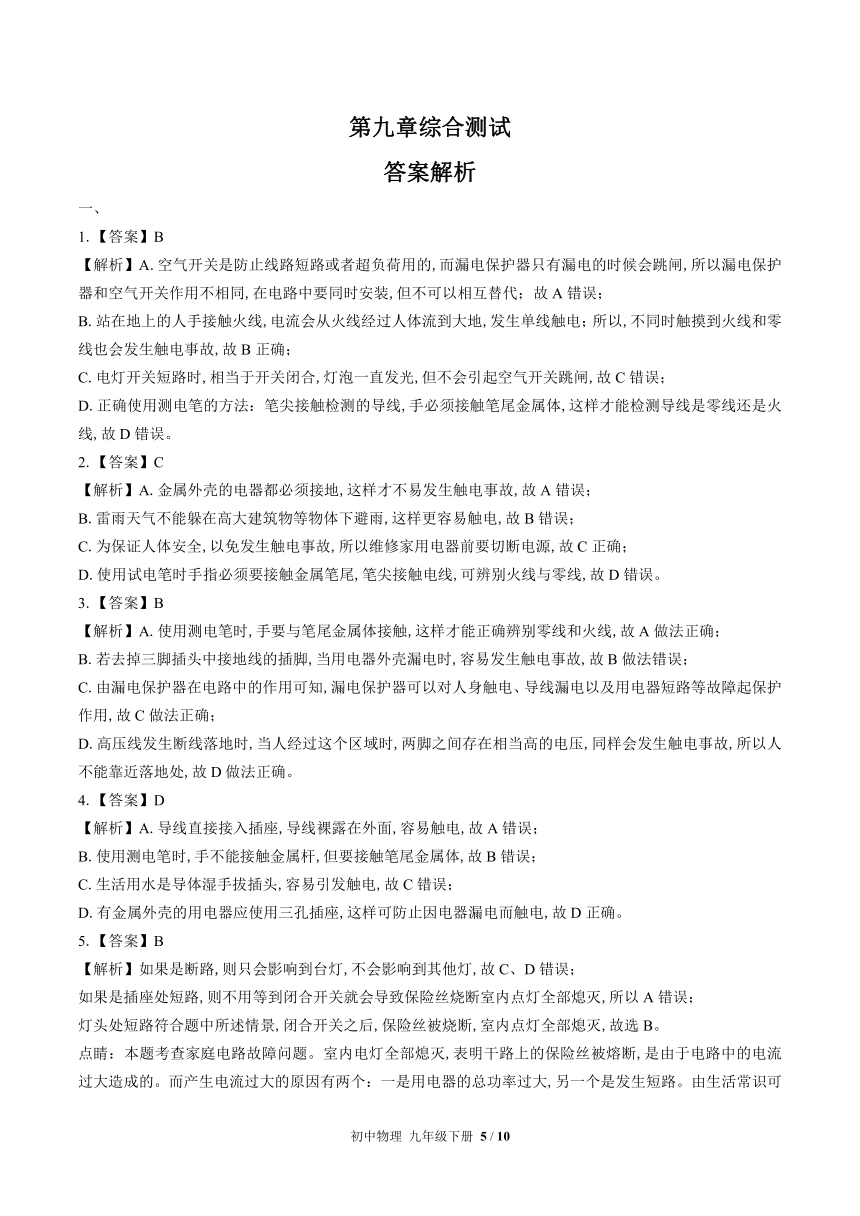

第九章综合测试
答案解析
一、
1.【答案】B
【解析】A.空气开关是防止线路短路或者超负荷用的,而漏电保护器只有漏电的时候会跳闸,所以漏电保护器和空气开关作用不相同,在电路中要同时安装,但不可以相互替代；故A错误；
B.站在地上的人手接触火线,电流会从火线经过人体流到大地,发生单线触电；所以,不同时触摸到火线和零线也会发生触电事故,故B正确；
C.电灯开关短路时,相当于开关闭合,灯泡一直发光,但不会引起空气开关跳闸,故C错误；
D.正确使用测电笔的方法：笔尖接触检测的导线,手必须接触笔尾金属体,这样才能检测导线是零线还是火线,故D错误。
2.【答案】C
【解析】A.金属外壳的电器都必须接地,这样才不易发生触电事故,故A错误；
B.雷雨天气不能躲在高大建筑物等物体下避雨,这样更容易触电,故B错误；
C.为保证人体安全,以免发生触电事故,所以维修家用电器前要切断电源,故C正确；
D.使用试电笔时手指必须要接触金属笔尾,笔尖接触电线,可辨别火线与零线,故D错误。
3.【答案】B
【解析】A.使用测电笔时,手要与笔尾金属体接触,这样才能正确辨别零线和火线,故A做法正确；
B.若去掉三脚插头中接地线的插脚,当用电器外壳漏电时,容易发生触电事故,故B做法错误；
C.由漏电保护器在电路中的作用可知,漏电保护器可以对人身触电、导线漏电以及用电器短路等故障起保护作用,故C做法正确；
D.高压线发生断线落地时,当人经过这个区域时,两脚之间存在相当高的电压,同样会发生触电事故,所以人不能靠近落地处,故D做法正确。
4.【答案】D
【解析】A.导线直接接入插座,导线裸露在外面,容易触电,故A错误；
B.使用测电笔时,手不能接触金属杆,但要接触笔尾金属体,故B错误；
C.生活用水是导体湿手拔插头,容易引发触电,故C错误；
D.有金属外壳的用电器应使用三孔插座,这样可防止因电器漏电而触电,故D正确。
5.【答案】B
【解析】如果是断路,则只会影响到台灯,不会影响到其他灯,故C、D错误；
如果是插座处短路,则不用等到闭合开关就会导致保险丝烧断室内点灯全部熄灭,所以A错误；
灯头处短路符合题中所述情景,闭合开关之后,保险丝被烧断,室内点灯全部熄灭,故选B。
点睛：本题考查家庭电路故障问题。室内电灯全部熄灭,表明干路上的保险丝被熔断,是由于电路中的电流过大造成的。而产生电流过大的原因有两个：一是用电器的总功率过大,另一个是发生短路。由生活常识可知,台灯的功率一般比较小,因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座,闭合开关,室内电灯全部熄灭可知,是台灯灯座的两个接头短路了。
6.【答案】B
【解析】A.不纯净的水容易导电,用湿手按已接电源的插座上的开关,容易发生触电事故,故A不符合安全用电要求。
B.电线的绝缘皮老化、破损时应及时更换,否则容易发生触电事故,故B符合安全用电要求。
C.湿布是导体,在未断开电源开关的情况下,用湿布擦拭电视机容易发生触电事故,故C不符合安全用电要求。
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,没有接地保护,容易引发触电事故,故D不符合安全用电要求。
7.【答案】B
【解析】A.保险丝是由电阻率大、熔点低的铅锑合金制成的,当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,如果用铜丝代替,因铜丝的熔点高,就起不到保护电路的作用,故A不符合题意；
B.保险丝可以用空气开关代替,当电流过大时就会自动切断电路起到保护作用,故B符合题意；
C.试电笔中的电阻的阻值是很大的,主要是为了人的安全,而粗导线的电阻几乎为0,当测火线时就可能触电,故C不符合题意；
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故D不符合题意。
8.【答案】D
【解析】A.家用电器或线路失火时,要先切断电源,再实行施救措施,故A错误；
B.家庭电路中虽然安装了空气开关、漏电保护器等装置,但不是绝对安全可靠,仍会出触电事故,故B错误；C.使用测电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故C错误；
D.某用电器漏电时,正常工作的漏电保护器会自动切断电路,故D正确。
9.【答案】C
【解析】A.使用试电笔时,必须接触笔尾金属体,使带电体、试电笔、人体、大地构成闭合回路,有微弱电流经过试电笔氖管,试电笔才能发光。故A错误。
B.用电器的开关发生短路时,相当于将开关闭合,可以接通用电器,不会造成火线和零线短路,不会导致电路中电流过大,所以不会造成空气开关自动断开。故B错误。
C.站在地面上的人,因碰火线而触电时,电流经过人体导向大地,即流过进户线火线和零线的电流值不等,漏电保护器检测到漏电,会切断电路。故C正确。
D.冰箱使用三脚插头,是为了防止电冰箱漏电而对人体造成伤害。故D错误。
10.【答案】B
【解析】A.空气开关跳闸是由电路中电流过大造成的,可能是短路,也可能是用电器的总功率过大。故A错误；
B.控制用电器的开关应接在火线和用电器之间,这样在开关断开时,用电器上没有电,不易发生触电事故,故B正确；
C.使用测电笔时,手要与笔尾金属体接触,不能用手直接接触金属笔尖。故C错误；
D.一般对人体而言,只要电压不高于false就是安全的,故D错误。
11.【答案】C
【解析】A.人体的安全电压为不高于false,根据安全用电的原则,低压电源也尽量不要接触；
B.三脚插头较长的那只脚为接地线,可防止电器金属外壳带电造成危害,不能去掉；
C.切断电源再用湿布擦台灯,可防止触电；
D.发现有人触电时,应先切断电源再进行救治。
12.【答案】C
【解析】A.家庭电路中,为安全起见,灯泡的开关一定接在灯泡和火线之间,故A错误；
B.使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的。故B错误；
C.电冰箱必须使用三孔插座来使外壳接地,以防发生触电,故C正确；
D.家庭电路漏电保护器跳闸,可能是发生的短路,也可能是有漏电的位置,还可能是总功率过大,故D错误。
二、
13.【答案】火线 false之间断路
【解析】试电笔可以区分火线和零线,可以使氖管发光的是火线；用试电笔测试false三点,氖管都发光,这说明从火线到false点之间的电路都是完好的,没有断路；而试电笔测试false点时,氖管不发光,这说明false点到零线之间的导线出现断路,由此可以判断出是false之间某处断路。
14.【答案】火 false
【解析】从安全的角度分析,火线首先进入开关,再进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套。这样开关既能控制灯泡,又能在灯泡损坏时,断开开关,切断火线,更换灯泡时更安全,故B接火线,A接零线。三孔插座的上孔接地线,左孔接零线,右孔接火线,所以此图中false接地线。
15.【答案】1.5 电能表 高压
【解析】一节新干电池的电压是false；家庭测量消耗电能的仪表是电能表；远距离输送电一般是采用高压方式。
16.【答案】火 切断
【解析】开关控制用电器时,应接在用电器和火线之间,开关能控制用电器,而且断开开关能切断火线,使用电器更安全；当发现家用电器或电线失火时,必须先切断电源,然后再救火,以防触电事故发生。
17.【答案】220 后面
【解析】我国家庭电路的电压是false；
现在新建居民楼电路中的保险装置一般采用空气开关,在家庭电路的进户布局中,电能表测家庭电路所消耗的电能,总开关一定要安装在电能表之后。因此空气开关安装在电能表的后面。
18.【答案】甲 火线
【解析】测电笔可以测试导线是火线还是零线。持笔正确的方式是手应接触笔尾金属体,故甲是正确的；
将笔尖与导线接触,若氖管发光,此导线为火线。
19.【答案】220 火 断开
【解析】第一空。我国家庭电路中使用的是交流电,电压是false；
第二空。用电器的开关要连接在火线上,断开开关时,能切断火线,此时接触用电器不会发生触电事故；
第三空。家用电器或电线失火时,如果用水救火,因水是导体,则会发生触电事故,必须断开电源,然后再救火。
20.【答案】火 断路 不能
【解析】开关应安装在火线上,当断开开关时,用电器与火线断开,不会发生触电事故；空气开关“跳闸”后,电流无法形成通路,故家庭电路整体上处于断路状态；零线、地线和大地间的电压都是false,用测电笔分别接触零线与地线时,氖管都不发光,所以测电笔不能辨别零线与地线,但测电笔可以辨别火线和零线。
21.【答案】火线 短路(或用电器的总功率过大)
【解析】在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。家庭电路中短路或用电器总功率过大是造成电流过大的原因。
22.【答案】231.6 1 000
【解析】从表盘上可以看出此时的读数为false,
电表的转盘在false内消耗的电能false,
该取暖器的电功率false。
三、
23.【答案】
【解析】三孔插座的上面的孔接地线,左孔接入零线,右孔接火线；电灯的接法：火线先过开关再入灯泡,然后接入顶端的金属点,零线直接接入螺旋套,如图所示：
24.【答案】
【解析】家庭电路中电灯的接法：开关接在火线与灯之间,灯接在零线与开关之间,如下图所示：
25.【答案】
【解析】由于教室内要安装2盏“false”的照明灯,且开关false控制两盏灯,所以,两灯泡并联,开关应在干路上,开关false接火线,然后分别进入两灯泡；零线直接接入灯泡；两孔插座的接法,左边接零线,右边接火线,如图：
26.【答案】
【解析】三孔插座接线时应遵循左孔接零线,右孔接火线,上孔接地线的原则；开关应接在火线,同时火线应与灯泡的底端金属触点相连,零线应与灯泡的侧面金属螺纹相连,如图：
