测量电阻的基础方法是伏安法测电阻，除此以外，还有很多方法，例如：安安法测电阻、伏伏法测电阻、比较法测电阻、替代法测电阻、半偏法测电阻等．不管哪种方法，都综合应用了欧姆定律、电阻定律，串并联电路的规律等，下面重点说明半偏法测电阻．
专题1　测量电阻的创新实验

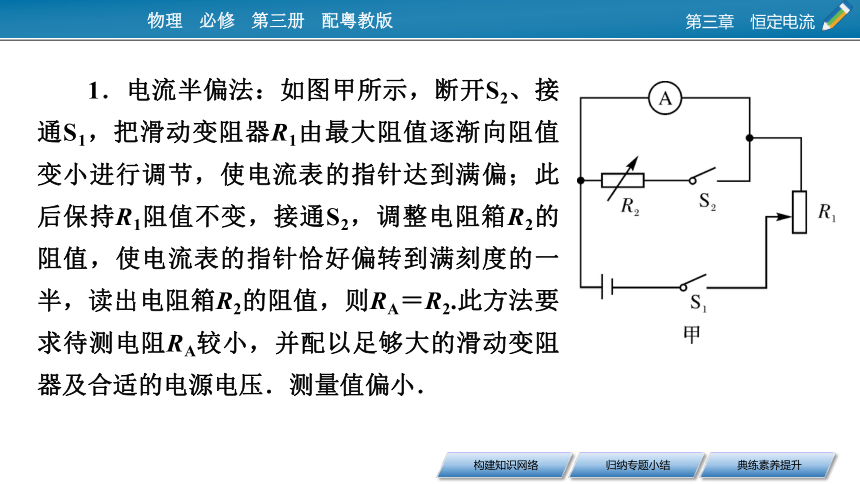

1．电流半偏法：如图甲所示，断开S2、接通S1，把滑动变阻器R1由最大阻值逐渐向阻值变小进行调节，使电流表的指针达到满偏；此后保持R1阻值不变，接通S2，调整电阻箱R2的阻值，使电流表的指针恰好偏转到满刻度的一半，读出电阻箱R2的阻值，则RA＝R2.此方法要求待测电阻RA较小，并配以足够大的滑动变阻器及合适的电源电压．测量值偏小．
2．电压半偏法：如图乙所示，闭合S，使电阻箱R2的阻值为零，调节滑动变阻器R1，使电压表满偏；保持R1阻值不变，调节R2，使电压表半偏，则RV＝R2.此方法要求待测电阻RV较大，并配以较小的滑动变阻器及合适的电源电压，测量值偏大．
例1　某同学测量一个圆柱体的电阻率，需要测量圆柱体的直径和电阻．试回答下列问题：
(1)用螺旋测微器测量该圆柱体的直径，测量结果如图甲所示，则该圆柱体的直径为d＝______mm.
(2)某同学利用多用电表粗测出该金属圆柱体的电阻为15 Ω，为了更精确地测量其电阻，他设计了如图乙所示的电路图，实验步骤如下，请将下列内容补充完整．
①闭合开关S1，将开关S2接a处，调整滑动变阻器的触头到适当位置，待电流表示数稳定后读出电流表的示数．某次实验中电流表的示数如图丙所示，则此次电流表的示数I＝______A；(电流表选用0.6量程)
②然后又将开关S2接b处，保持滑动变阻器的触头位置不变，调节电阻箱，使电流表示数与①相同，电阻箱此时的示数如图丁所示，则电阻箱此时的阻值为R1＝__________Ω；
③被测电阻R2的阻值R2＝__________Ω.
解析：(1)螺旋测微器的读数为d＝5 mm＋31.0×0.01 mm＝5.310 mm(5.309～5.311均可)．
(2)①电流表的量程是0.6 A，由于每小格的读数为0.02 A，应进行估读，即应估读到0.01 A，所以读数为I＝0.36 A．
②电阻箱的读数为R1＝(0×100＋1×10＋6×1＋0×0.1)Ω＝16.0 Ω.
③根据欧姆定律可知，当电流表示数不变时，说明待测电阻与电阻箱的阻值相等，所以R2＝R＝16.0 Ω.
答案：(1)5.310(5.309～5.311均可)　(2)①0.36　②16.0　③16.0
1．用电压表检查故障
(1)断路故障判断：用电压表与电源并联，若有示数，再逐段与电路并联，若电压表指针偏转，则说明该段电路中有断点．
(2)短路故障判断：用电压表与电源并联，若有示数，再逐段与用电器并联，若电压表示数为零，则说明该段电路被短路．
2．用欧姆表检查故障
用欧姆表检查故障，一定要注意将待测部分与电路断开．若测得某段电路的电阻为零，说明该部分短路；若测得某段电路的电阻无穷大，说明该部分断路．
专题2　电路故障的分析方法
例2　如图是某同学连接的实验实物图，合上开关S后，发现灯A、B都不亮，如果只有一处电路有故障．他采用下列两种方法检查故障：
(1)用多用电表的直流电压挡进行检查：
①多用表应选择的量程是__________．(用字母序号表示)
A．2.5 V　 B．10 V　
C．50 V　 D．250 V
②在测试a、b间电压时，红表笔应接触__________(填“a”或“b”).
③该同学测试结果如下表所示，根据测试结果，可以判定故障是__________(假设只有下列中的某一项有故障).
A．灯A断路　　
B．灯B短路
C．c、d段断路　
D．d、f段断路
测试点
电压表示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
(2)用欧姆挡检查：
①测试前，应将开关S______(填“断开”或“闭合”).
②测量结果如下表所示，由此可以断定故障是 (　　)
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．d、e间导线断路
答案：(1)①B　②a　③D　(2)①断开　②D
测试点
表头指针示数
c、d
有示数
e、f
有示数
d、e
无穷大
典练素养提升
1．[物理观念、科学思维]两根材料和长度均相同的合金丝a、b的伏安特性曲线分别如图中A、B所示，则a、b电阻Ra、Rb以及横截面积Sa、Sb的关系正确的是 (　　)
A．Ra>Rb，Sa>Sb B．Ra>Rb，Sa C．RaSb D．Ra 2．[模型建构、科学推理]一个半导体收音机，电池供电的电流是8 mA，也就是说 (　　)
A．1 h电池供给1 C的电荷量 B．1 000 s电池供给8 C的电荷量
C．1 s电池供给8 C的电荷量 D．1 min电池供给8 C的电荷量
【答案】B
【解析】根据q＝It知，1 h电池供电量q1＝8×10－3×3.6×103 C＝28.8 C，A错误；1 000 s电池供电量q2＝1 000 × 8×10－3 C＝8 C，B正确；1 s电池供电量q3＝1×8×10－3 C＝8×10－3 C，C错误；1 min电池供电量q4＝60×8×10－3 C＝0.48 C，D错误．
3．[科学思维]如图所示，厚薄均匀的矩形金属薄片边长为ab＝10 cm，bc＝5 cm，当将C与D接入电压恒为U的电路时，电流强度为2 A，若将A与B接入电压恒为U的电路中，则电流为 (　　)
A．0.5 A B．1 A
C．2 A D．4 A

【答案】A
4．[科学思维]如图所示电路中，已知R1＝5 Ω，R2＝12 Ω，电压表示数为2 V，电流表示数为0.2 A，求电阻R3的阻值和UAC．



【答案】见解析
5．[模型建构、科学推理]如图所示，有一个灵敏电流表G，满偏电流为Ig＝1 mA，内阻Rg＝100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？


【答案】4.9 kΩ　49.9 kΩ
