人教版九年级物理第17章第4节欧姆定律在串、并联电路中的应用——第1课时课件(20张ppt)

(共20张PPT)
第4节
欧姆定律在串并联电路中的应用（1）
第十七章
欧姆定律

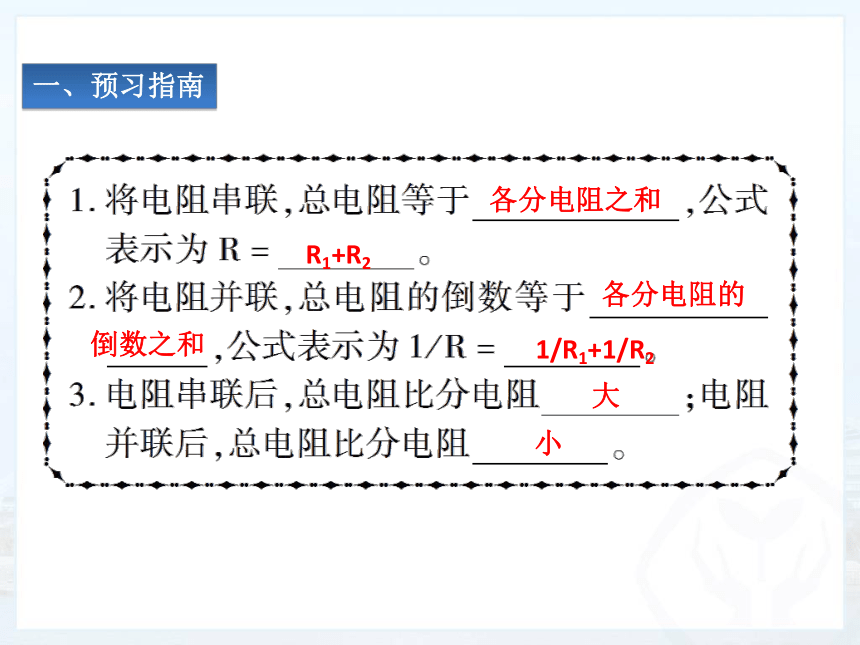

一、预习指南
各分电阻之和
R1+R2
各分电阻的
1/R1+1/R2
大
小
倒数之和

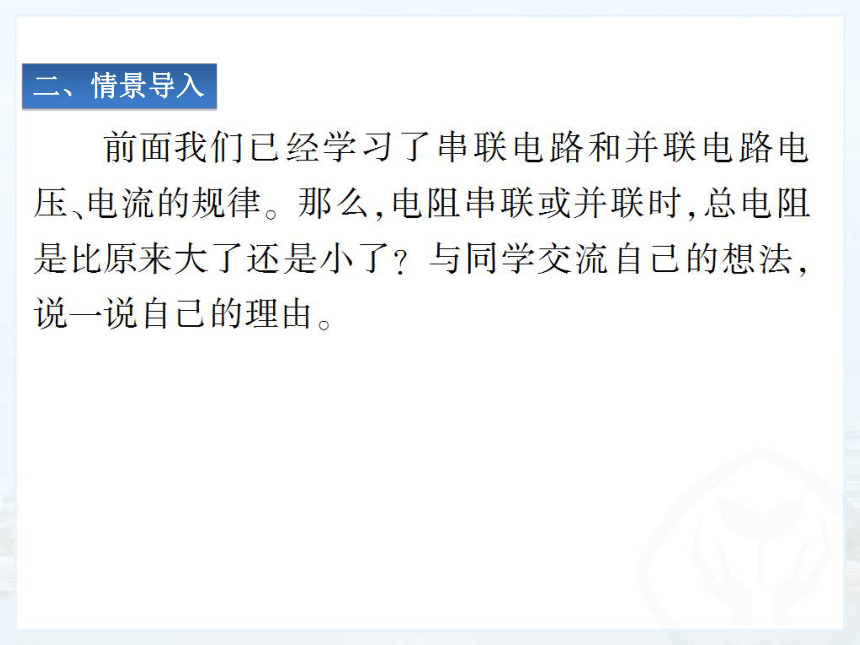

二、情景导入

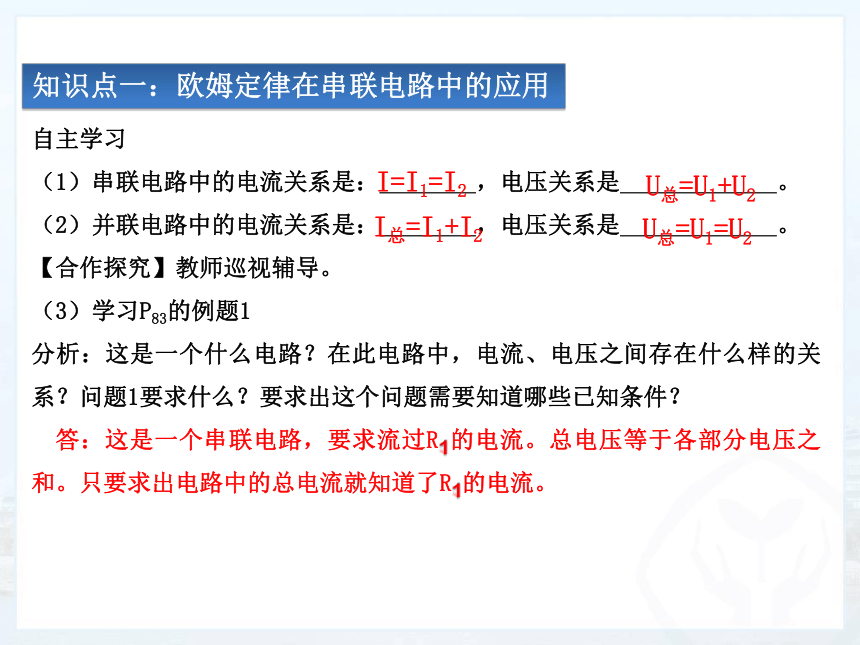

知识点一：欧姆定律在串联电路中的应用
I=I1=I2
U总=U1+U2
I总=I1+I2
U总=U1=U2

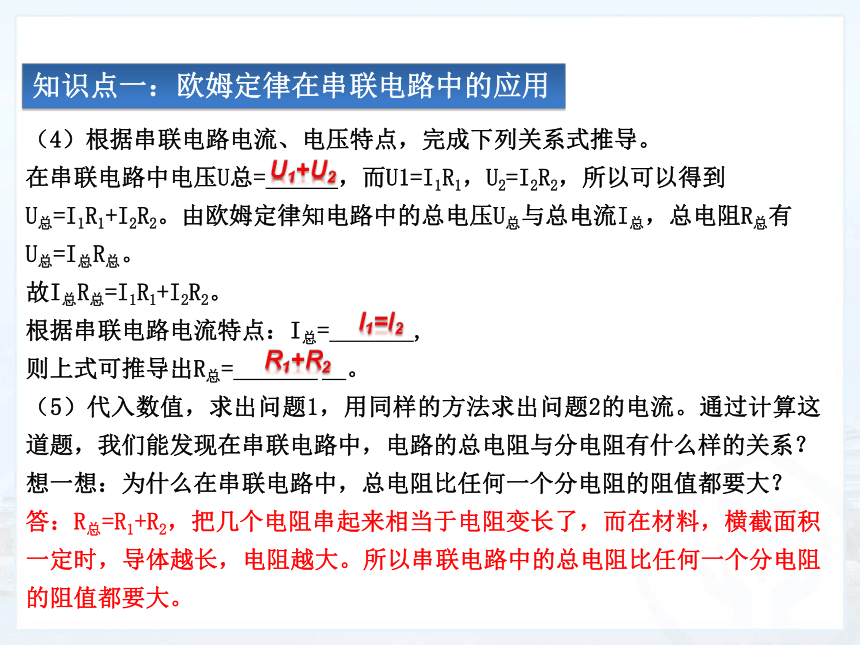

知识点一：欧姆定律在串联电路中的应用
知识点一：欧姆定律在串联电路中的应用
［实验一］按如图所示电路图连结
电路进行实验，请同学们观察实验
现象，这说明什么问题？
实验现象：在相同电压情况下，MN
间接入一个定值电阻时，灯泡
些；
接入串联的两个电阻时，
灯泡
些。（填“亮”或“暗”）
实验说明：
串联的两个电阻，总电阻比一个电阻大。
如果串联3个或更多的电阻，重复实验，
实验现象相同。
由此总结出串联电路中的电阻关系：
串联电路总电阻比其中任何一个电阻都大。
亮
暗
知识点一：欧姆定律在串联电路中的应用

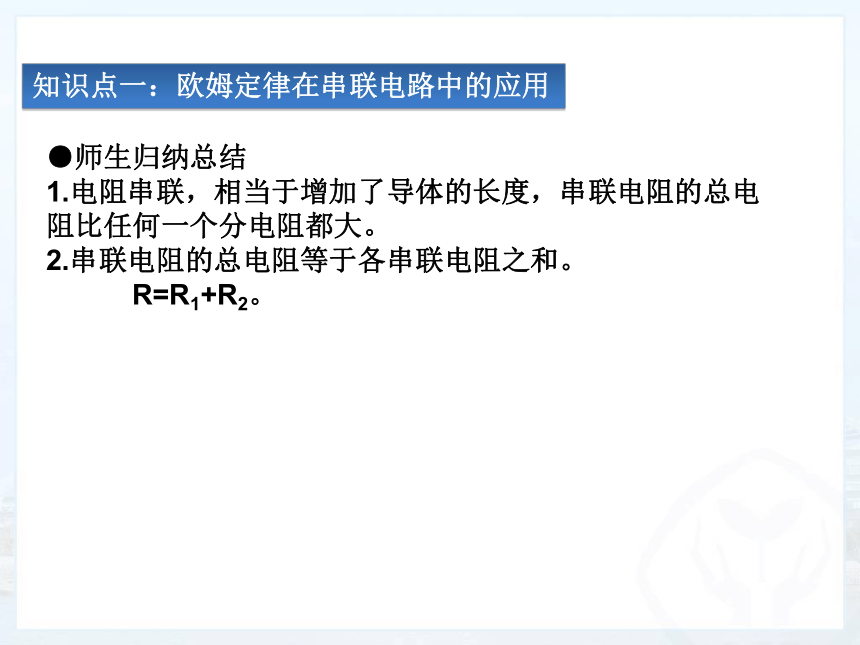

●师生归纳总结
1.电阻串联，相当于增加了导体的长度，串联电阻的总电阻比任何一个分电阻都大。
2.串联电阻的总电阻等于各串联电阻之和。
R=R1+R2。

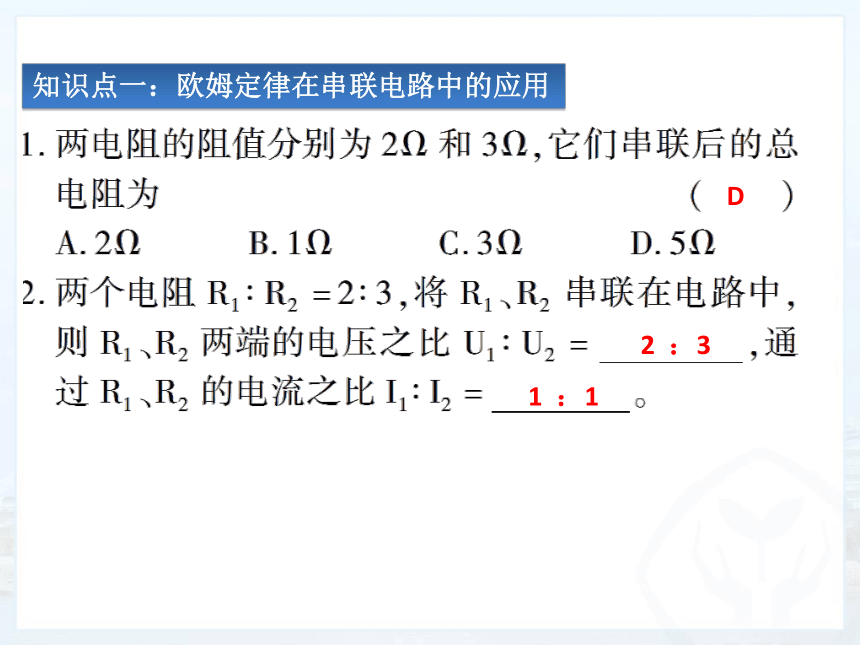

知识点一：欧姆定律在串联电路中的应用
D
2
：3
1
：1
知识点二：欧姆定律在并联电路中的应用
学习教材P84的例题2
（1）分析：这是一个什么电路？在此电路中，电流、电压之间存在什么样的关系？问题1要求什么？要求出这个问题需要知道哪些条件？
答：这是一个并联电路，各支路电压等于电源电压，总电流等于各支路电流之和。要求通过R1的电流和电路的总电流I。要求R1中的电流就要知道R1两端的电压和R1的阻值，然后利用I=U/R1来求解。因为并联电路的总电流与各支路的电流关系是I总=I1+I2，所以直接利用这个公式可以求出电路中的总电流。
（2）代入数值，求出问题1，用同样的方法求出问题2。
【展示交流】请几位同学将计算过程写在黑板上，看一看，在计算的时候存在哪些问题。
知识点二：欧姆定律在并联电路中的应用
（3）［实验二］把两个同样阻值的电阻并联起来，接到上面实验一所示的电路中，请同学们再观察实验现象，你又能得到什么结论？
实验现象说明：
并联电路的总电阻的阻值比
。
（4）对照串联电路总电阻各电阻之间关系式推导过程，写出并联电路中电阻间关系推导。
任何一个分电阻都小
知识点二：欧姆定律在并联电路中的应用
知识点二：欧姆定律在并联电路中的应用
3.如图所示的电路中，R1=20Ω，电流表示数为0.3A，总电流为0.5A，则通过R2的电流及电阻R2的阻值分别为
（
）
A.1.5A
4Ω
B.0.6A
10Ω
C.0.4A
40Ω
D.0.2A
30Ω
4.如图所示电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A。则R1与R2的阻值之比为（
）
A.13∶5
B.3∶5
C.5∶3
D.5∶8
5.如图所示反映是电阻串、并联规律的示意图，其中
（填“甲”或“乙”）图能够反映电阻并联规律。乙图表示的含义是
。
D
C
甲
两电阻串联相当于增加了导体的长度
点点对接
串、并联的电阻关系
【例1】电器修理工小李需要一只60Ω的电阻，他可以选择一只
Ω的电阻和一只40Ω的电阻串联得到；也可以选择一只180Ω的电阻和一只
Ω的电阻并联得到。
20
90
【点拨】串、并联电路的电阻公式我们应当记住，在做填空时可以直接利用，不必推导，在做计算题时要根据题目的情况做具体分析，一般需要推导过程。
运用欧姆定律进行并联电路的计算
【例2】如图所示电路中，电源电压保持不变，R1=30Ω，闭合开关后，干路电流为0.8A，电阻R2中的电流为0.3A，试求：
（1）电阻R1中的电流；
（2）电源电压；
（3）电阻R2的阻值。
6.（2014，兰州中考模拟）下列几组电阻并联后，等效阻值最小的一组
是
（
）
A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω
7.通过定值电阻甲、乙的电流与其两端电压的关系图象如图所示。现将甲和
乙并联后接在电压为3V的电源两端。下列分析正确的是
（
）
A.R甲∶R乙=2∶1
B.U甲∶U乙=2∶1
C.I甲∶I乙=2∶1
D.I乙∶I甲=2∶1
D
C
8.为了探究电阻串联与分电阻的关系，在如下所示的四个图中，应分别
将
（选填“甲、乙”“甲、丙”或“乙、丙”）两次接入丁图中，实验结论是通过比较灯泡的亮度得到的，灯泡亮的那次，表明接入的电阻
（选填“大”“小”或“相等”）。
甲、乙
小
串
5
120
0.5
小
课堂小结
完成“课后练案”
布置作业
