第4节
欧姆定律在串并联电路中的应用（2）
第十七章
欧姆定律

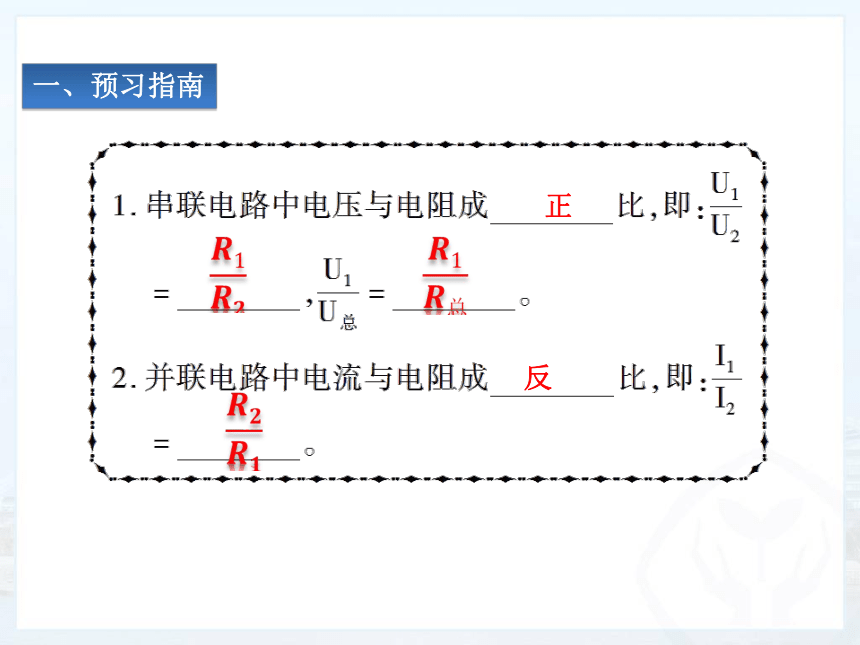

一、预习指南
正
反

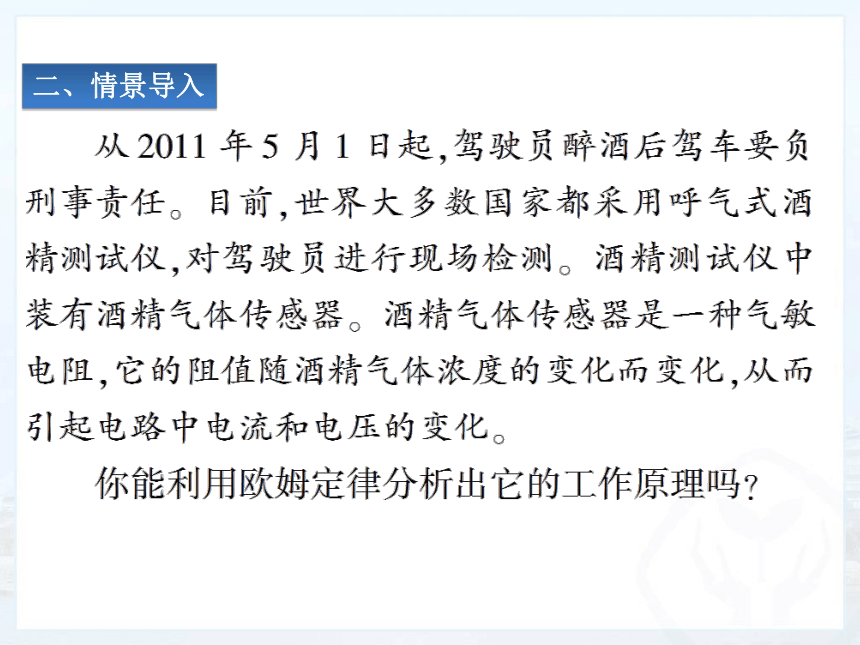

二、情景导入
知识点一：串联分压规律的应用

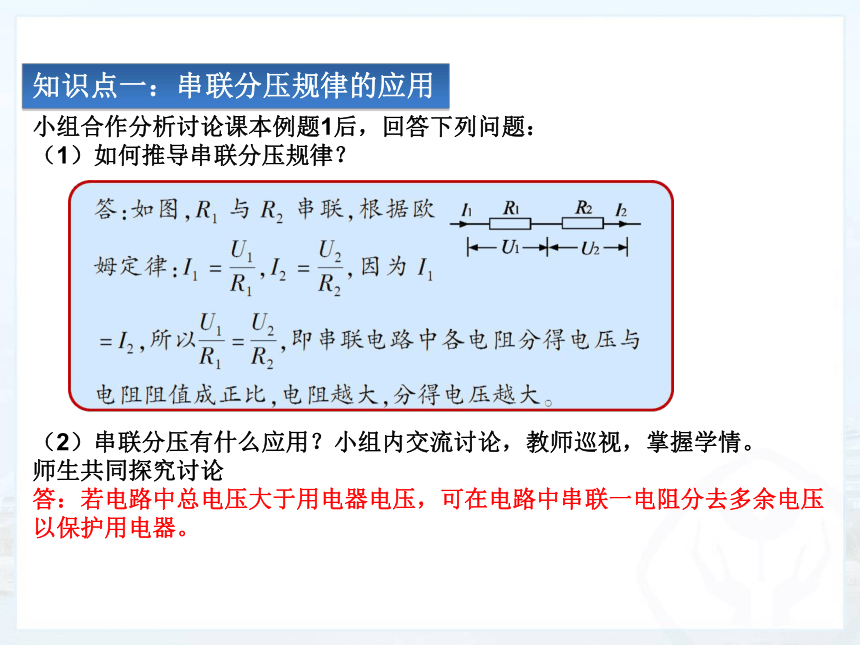

小组合作分析讨论课本例题1后，回答下列问题：
（1）如何推导串联分压规律？
（2）串联分压有什么应用？小组内交流讨论，教师巡视，掌握学情。
师生共同探究讨论
答：若电路中总电压大于用电器电压，可在电路中串联一电阻分去多余电压以保护用电器。
知识点一：串联分压规律的应用

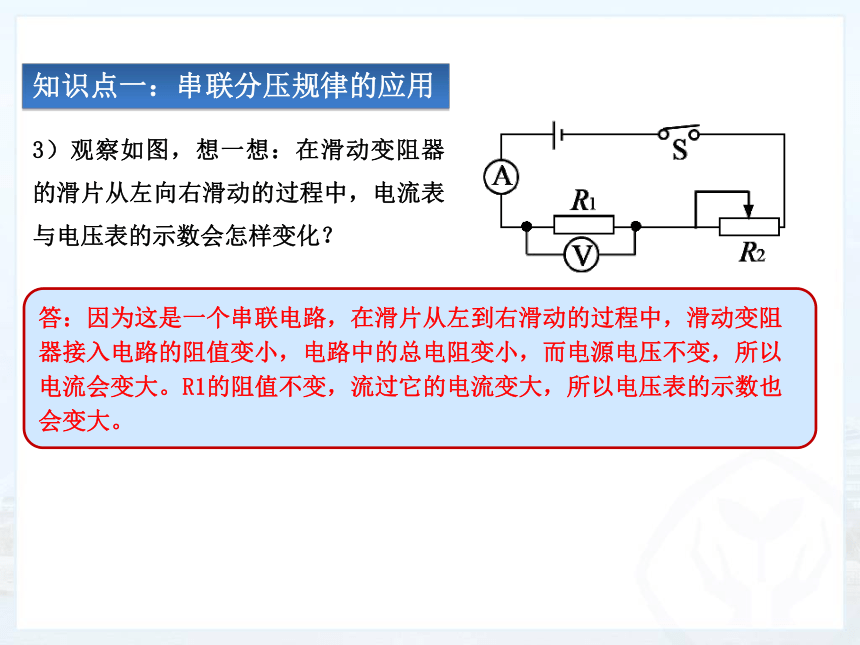

3）观察如图，想一想：在滑动变阻器的滑片从左向右滑动的过程中，电流表与电压表的示数会怎样变化？
答：因为这是一个串联电路，在滑片从左到右滑动的过程中，滑动变阻
器接入电路的阻值变小，电路中的总电阻变小，而电源电压不变，所以
电流会变大。R1的阻值不变，流过它的电流变大，所以电压表的示数也
会变大。

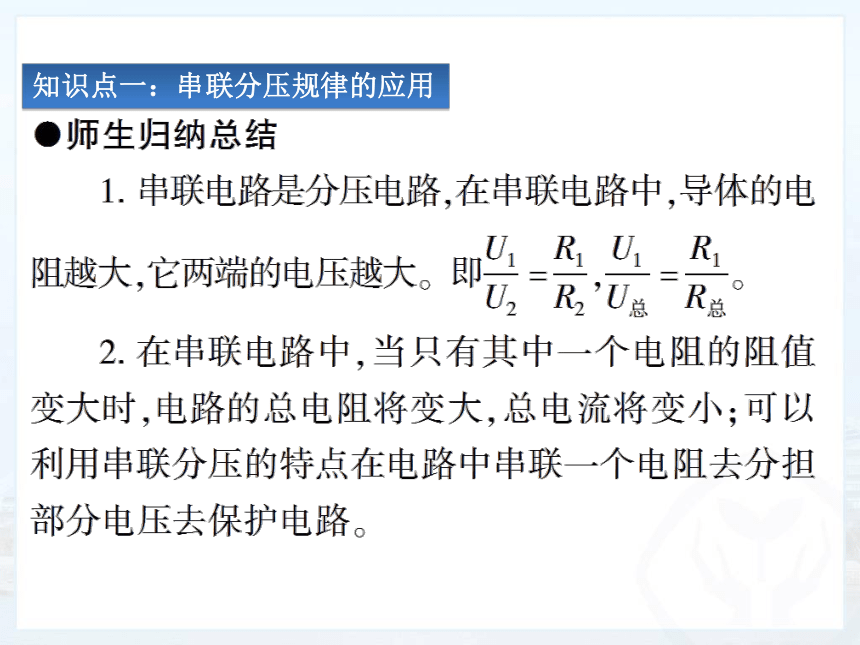

知识点一：串联分压规律的应用
知识点一：串联分压规律的应用
B
A
知识点二：并联分流
小组合作交流与讨论完课本例题2后，回答下列问题：
（1）如何根据欧姆定律及并联电路特点，推导并联分流关系？
（2）并联分流关系在实际生活中有什么应用？小组交流讨论，教师巡视，
掌握学情，以便展示时有的放矢。共同探究讨论
若电路中总电流大于用电器总电流，可在电路中并联一电阻分去多余电流。
知识点二：并联分流
答：这是一个并联电路，A1测R1所在支路电流，A2测干路电流。因为纯并联电路
只有一个电压值，所以，电压表读数保持不变。当滑片P向右移动时，R2电阻增
大，流过R2的电流变小，所以总电流将变小，A2读数变小。又因为并联电路各
支路的电流互不影响，A1和R1在另一支路，所以，A1读数不变。
知识点二：并联分流
知识点二：并联分流
B
B
点点对接
串联分压的应用
【例1】如下图就是一个测试酒精浓度的检测仪内部电路图，如甲图所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当酒清气体浓度增大时，气敏电阻的阻值将
，电压表的示数将
。（填“变大”“变小”或“不变”）
【解析】本题电路为串联结构。当酒精气体浓度增大时，
查图象可知，气敏电阻的阻值将减小，根据串联电路的
分压规律，其分得的电压也将会增大，则电压表的示数
将增大。
【答案】变小
变大
变小
变大
点点对接
并联分流的应用
【解析】本题考查并联电路及欧姆定律的知识，解本题的关键是能从图象中求出两个电阻值，另外在求两电阻并联的总电阻时，还可以利用并联电路的电阻关系来求解。从图象中可以看出，给两个电阻加上相同的电压如1.0V，通过电阻A的电流为0.2A，通过电阻B的电流为0.1A，根据欧姆定律可得
RA=1V/（0.2A）=5Ω，RB=1V/（0.1A）=10Ω。
【例2】如图所示是关于电阻AB的I-U图象。由图可知，电阻值较大的电阻
是
Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电
路干路中的电流是
A，此时电路总电阻值是
Ω。
若把两电阻并联在2V电源上，则其两端电压均等于2V，由图象可知，此时
IA=0.4A,IB=0.2A,所以干路中的电流为0.6A,此时电路的总电阻
R总=2V/(0.6A)=3.3Ω.
【答案】10
0.6
3.3
10
0.6
3.3
5.如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
（
）
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变大，电压表的示数不变
D.电流表的示数变小，电压表的示数不变
6.（2014，成都中考模拟）电控调光玻璃能根据光照强度自动调节玻璃的透明度。其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是
（
）
D
C
A
为防止电流表被烧坏，则有
U/（R+R0）=12V/(10Ω+R0)≤0.6A，
则R0≥10Ω；
为了防止电压表被烧坏，则有
UR/（R+R0）=12V×10Ω/（10Ω+R0）≤3V，
则R0≥30Ω，
故滑动变阻器连入电路中的最小阻值
为30Ω。
课堂小结
完成“课后练案”
布置作业
