人教版九年级物理（下）
第1课时 触电及其原因
越高
导体
火
火
零
跨步电压触电
高压电弧触电

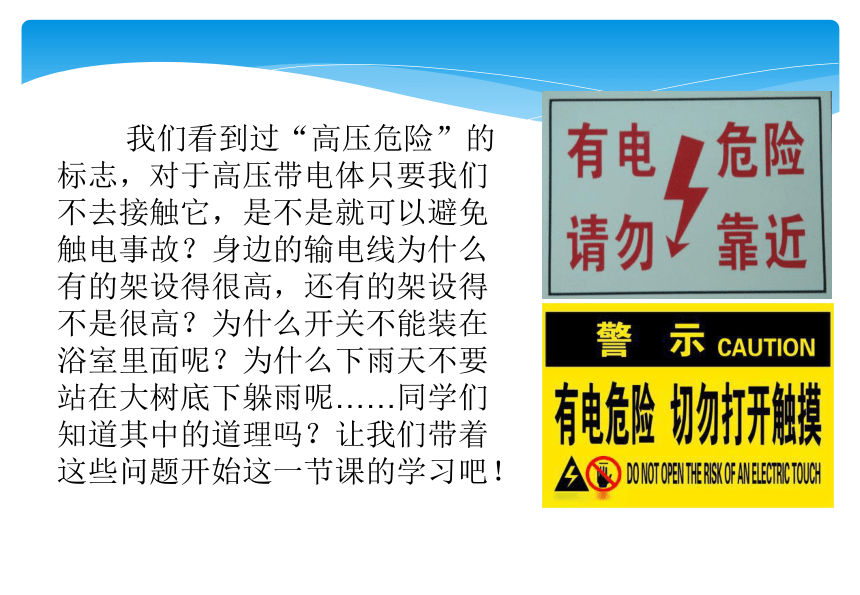

我们看到过“高压危险”的标志，对于高压带电体只要我们不去接触它，是不是就可以避免触电事故？身边的输电线为什么有的架设得很高，还有的架设得不是很高？为什么开关不能装在浴室里面呢？为什么下雨天不要站在大树底下躲雨呢……同学们知道其中的道理吗？让我们带着这些问题开始这一节课的学习吧！

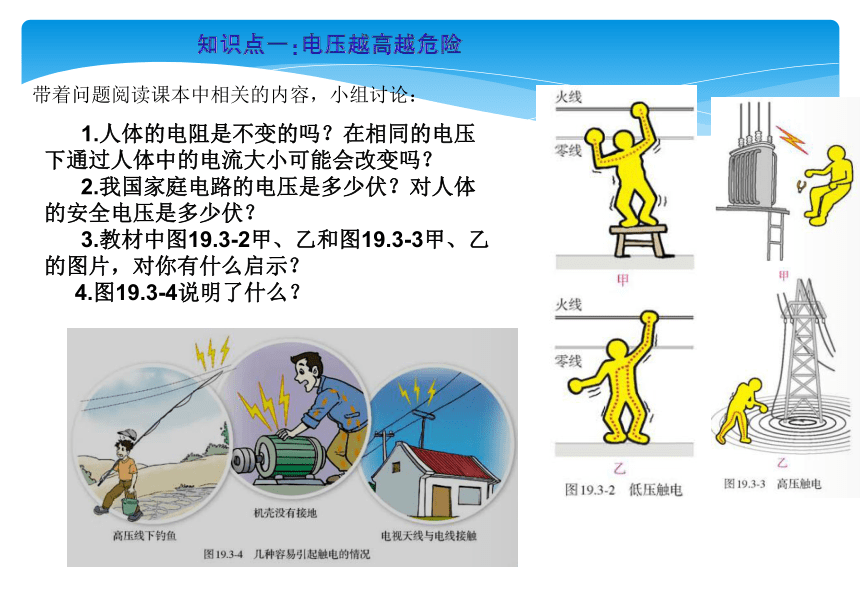

带着问题阅读课本中相关的内容，小组讨论：
1.人体的电阻是不变的吗？在相同的电压下通过人体中的电流大小可能会改变吗？
2.我国家庭电路的电压是多少伏？对人体的安全电压是多少伏？
3.教材中图19.3-2甲、乙和图19.3-3甲、乙的图片，对你有什么启示？
4.图19.3-4说明了什么？

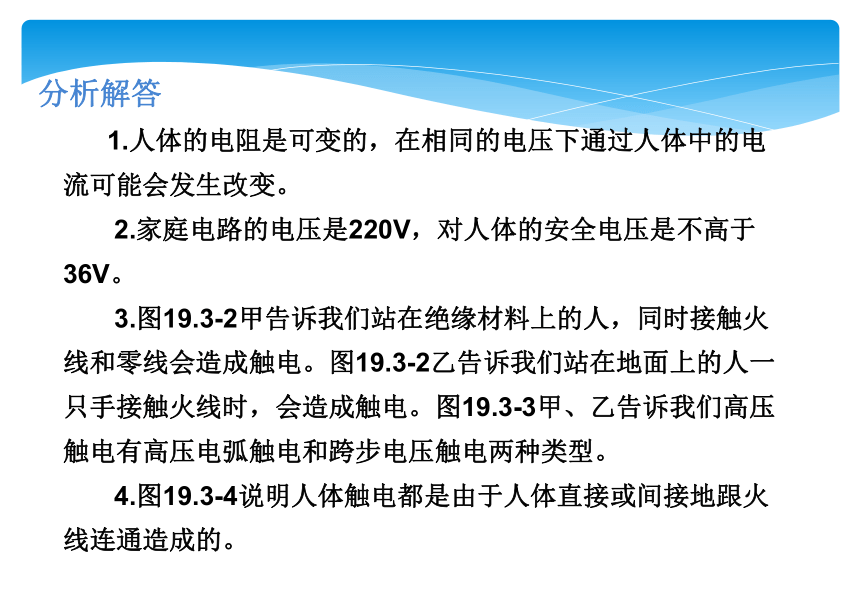

1.人体的电阻是可变的，在相同的电压下通过人体中的电流可能会发生改变。
2.家庭电路的电压是220V，对人体的安全电压是不高于36V。
3.图19.3-2甲告诉我们站在绝缘材料上的人，同时接触火线和零线会造成触电。图19.3-2乙告诉我们站在地面上的人一只手接触火线时，会造成触电。图19.3-3甲、乙告诉我们高压触电有高压电弧触电和跨步电压触电两种类型。
4.图19.3-4说明人体触电都是由于人体直接或间接地跟火线连通造成的。
分析解答
D
变小
变大
小组分析讨论下列问题
1.下图中哪些图所示情况可能会发生触电事故？
答：甲、丙
2.触电事故常见的有________、________、___________、____________。
单线触电
双线触电
高压电弧触电
高压跨步触电
3.发现有人触电时，你应采取的措施是什么？若发生电火灾时，你的
具体办法如何？
火
高压电弧
跨步
切断
D
D
如图所示的四种情景会发生触电事故的是_________。
家庭电路中的触电事故，都是人直接或间接接触火线引起的。家庭中触电一般有两种：①当人体的不同部位分别接触火线和零线时，形成火线—人体—零线的通路；②人站在地上，身体的某一部位与火线接触时，形成火线—人体—大地通路。
两类触电方式均是由于人体接触火线引起的，所以在生活中一定要熟知哪根导线是零线、哪根是火线，不要直接接触火线；还须切记零线在通常状况下不带电，但在使用时或电路故障时会与火线相连而带电，故不可随意用手触摸。
下列防止发生事故或处理事故的措施中正确的是（ ）
A.发现高压线断头落地，应立即将它捡起
B.当电器设备失火时，应选用泡沫灭火器
C.家庭电路中的保险丝熔断时，可换用不易熔断的铜丝或铁丝
D.若家中使用的燃料是天然气，燃气报警器应安装在燃气灶的上方
高压线断头落地处周围有电压。若靠近它会造成跨步电压触电，A做法是错误的；水在一般情况下是导体（纯净水是绝缘体）。当电器设备失火时，若用泡沫灭火器，易造成触电事故，故应选用干粉灭火器，B选项错误；保险丝熔断后，若用铜丝或铁丝代替，当电路中电流过大时，铜丝或铁丝不熔断，起不到保险作用，C做法错误；因天然气的密度小于空气的密度，易上升，因此燃气报警器应安装在燃气灶的上方，D做法正确。
B
C
8
15伏
完成作业
