新人教版数学七年级上 方位角

(共15张PPT)
东
西
北
南
O

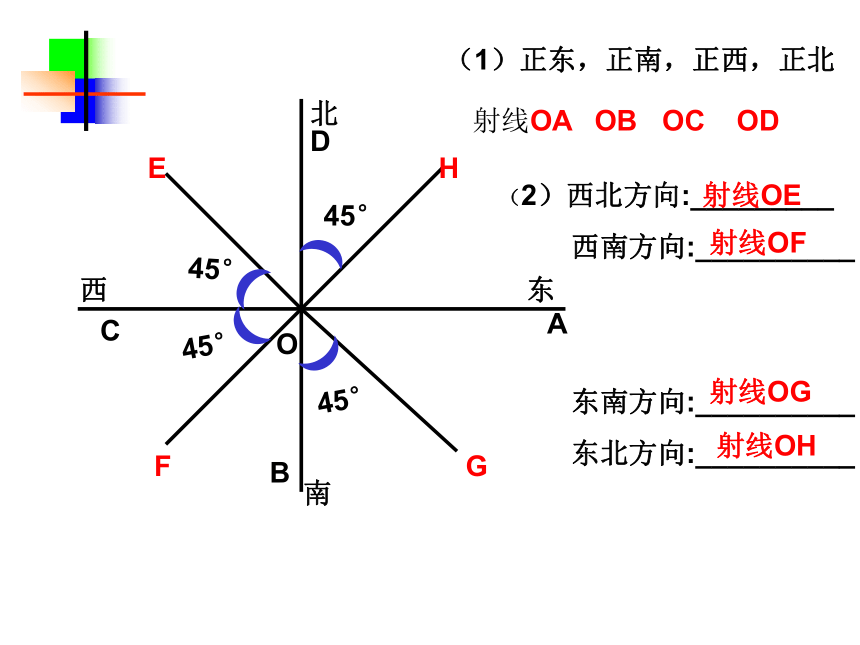

（1）正东，正南，正西，正北
（2）西北方向:_________
西南方向:__________
东南方向:__________
东北方向:__________
射线OA
A
B
C
D
OB
OC
OD
45°
射线OE
射线OF
射线OG
射线OH
E
G
F
H
45°
45°
45°
O
北
南
西
东

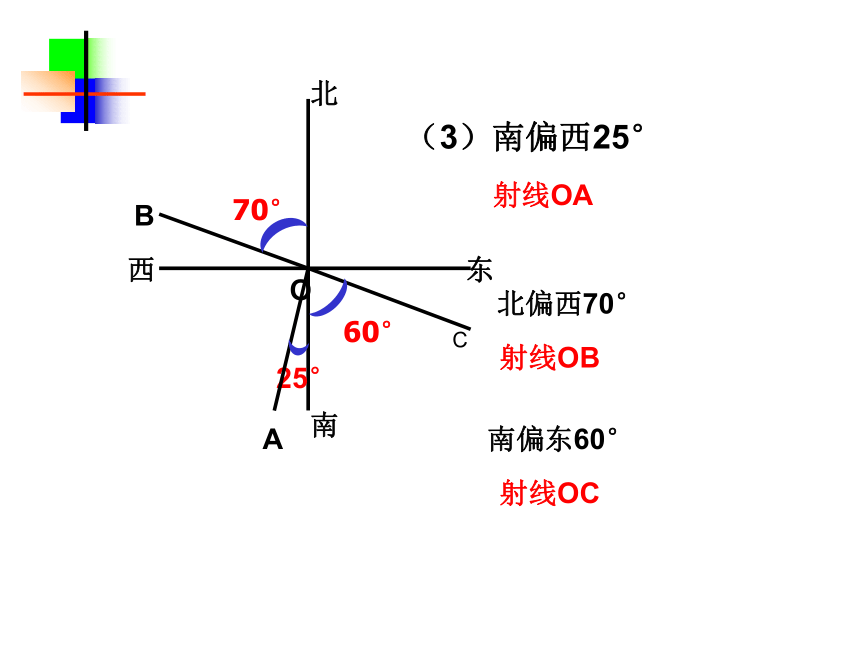

（3）南偏西25°
25°
北偏西70°
南偏东60°
A
B
C
射线OA
射线OB
射线OC
70°
60°
甲地
乙地

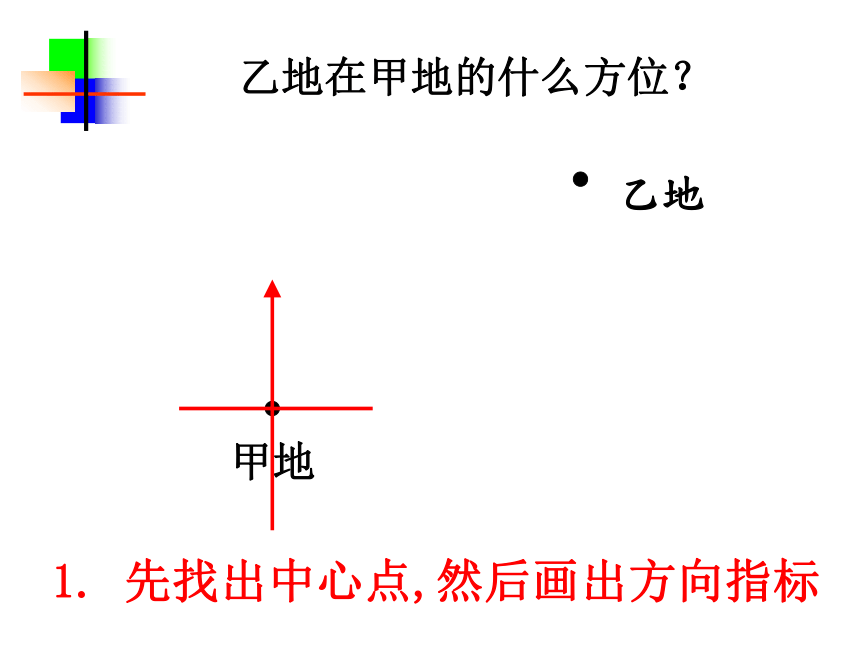

乙地在甲地的什么方位？
1. 先找出中心点,然后画出方向指标
甲地
乙地

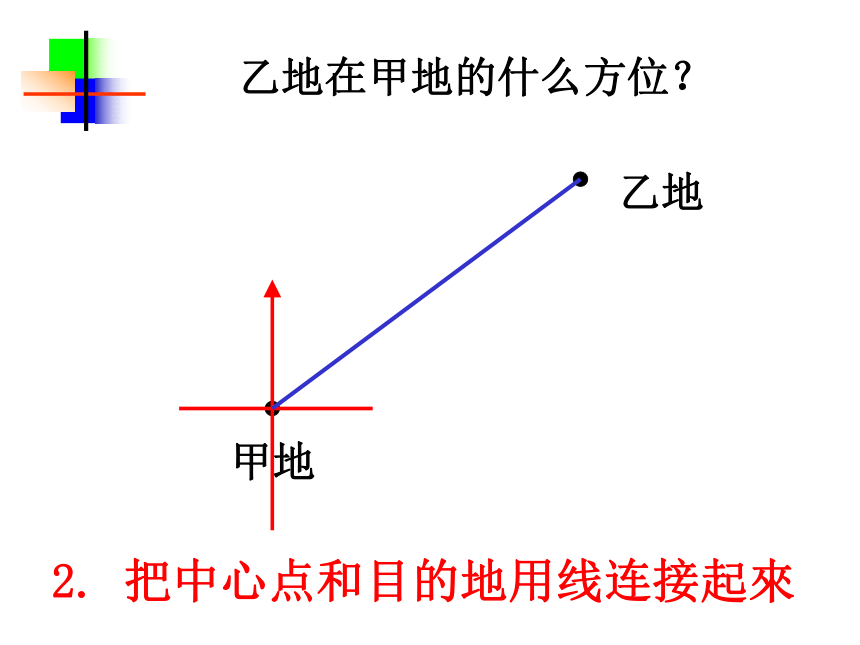

乙地在甲地的什么方位？
2. 把中心点和目的地用线连接起來
甲地
乙地

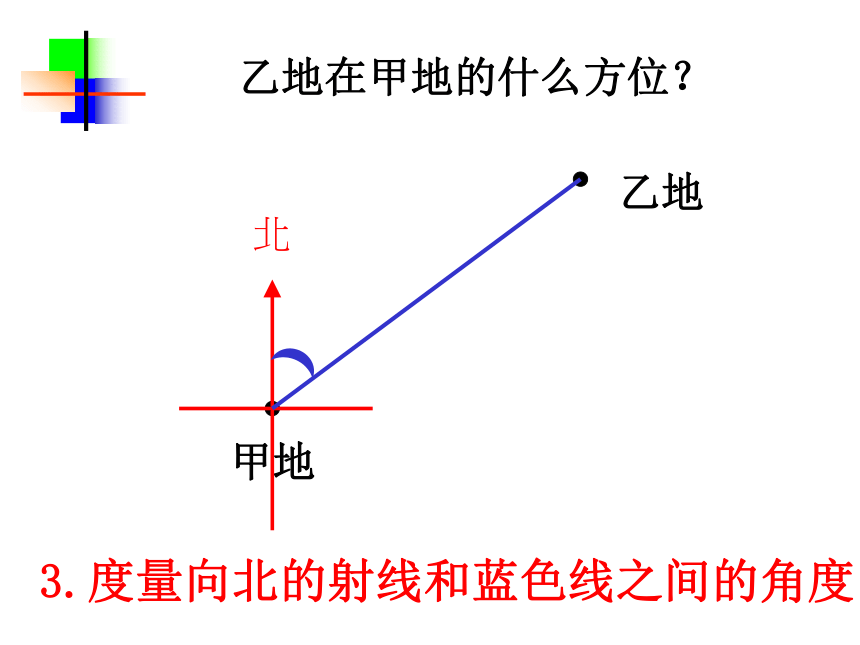

乙地在甲地的什么方位？
3.度量向北的射线和蓝色线之间的角度
北
甲地
乙地

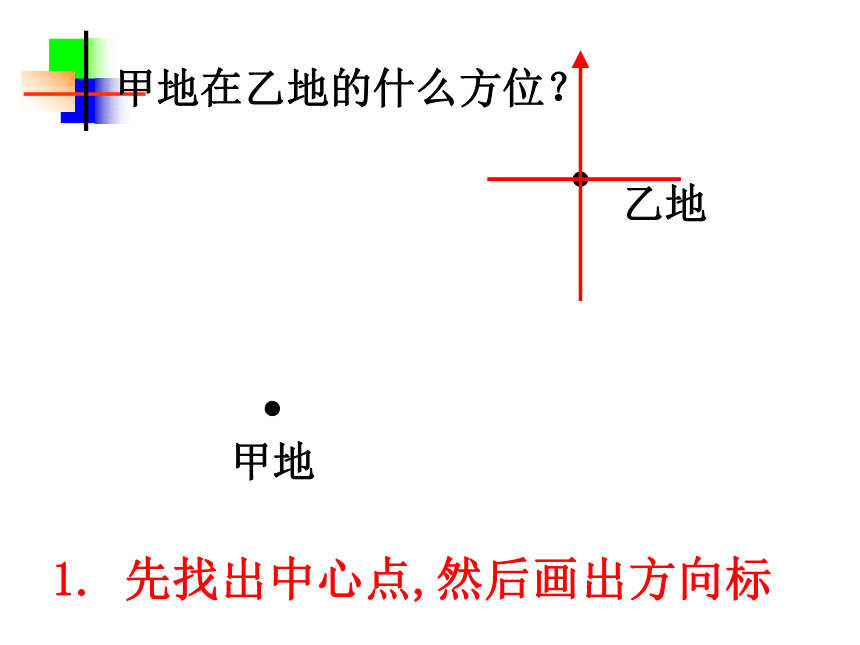

甲地在乙地的什么方位？
1. 先找出中心点,然后画出方向标
甲地
乙地
甲地对乙地的方位角
2. 把中心点和目的地用线连接起來
甲地
乙地
甲地对乙地的方位角
3.度量向南的射线和蓝色线之间的角度
南
在茫茫大海上,我缉私艇正在执行任务,当行驶到某处时,发现有一只可疑船只,这时测得可疑船只在我船的北偏东40°的方向.
●
●
A
B
东
西
南
北
40°
我方
东
西
北
南
●
A
说出B在A的
B
●
40°
70°
●
B
65°
45°
●
B
●
B
方位角有何特征
方位角的特征
方位角的顶点是测点
边:一边是南(北)线,另一边是视线
那么A在B的
●
B
40°
北偏东40°
南偏西40°
例1.选择：
（1）A看B的方向是北偏东21°，那么B看A的方向是（ ）
A.南偏东69° B.南偏西69° C.南偏东21° D.南偏西21°
（2）如图，下列说法中错误的是（ ）
A.OC的方向是南偏东60° B.OC的方向是北偏东60° C.OB的方向是西南方向　　 D.OA的方向是北偏西22°
北
A
B
C
D
45°
60°
30°
O
(3)在点O 北偏西60°的某处有一点A，在点O南偏西20°的某处有一点B，则∠AOB的度数是（ ）
A.140° B.70° C.180° D.100°
D
68°
D
B
例3.某人从点A 出发向南偏东30方向走5.0m到点B,再从点B出发向北偏东45方向走3.5m到点 C。试画图定出A、B、C三点的位置（1cm表示1m）
练一练
如图,请指出公园、医院、法院各在学校的什么方向？
北
南
西
东
公园
医院
法院
学校
75°
45°
30°
这节课你学到了什么
你还有什么疑问吗
