新人教版数学七年级上 4.1从不同方向看

(共22张PPT)
　　　题西林壁　
　　　　　苏轼
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。
立体图形的三视图

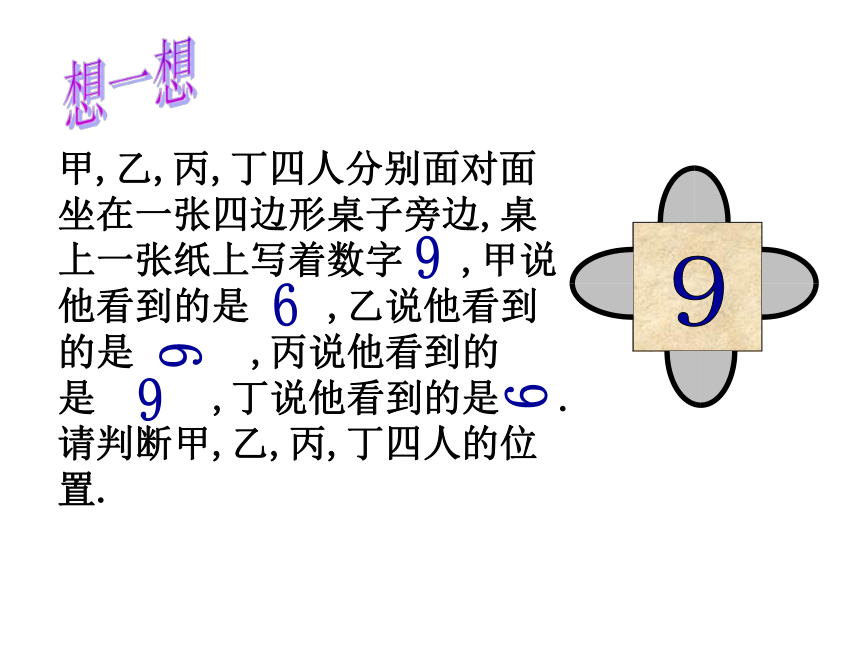

甲,乙,丙,丁四人分别面对面坐在一张四边形桌子旁边,桌上一张纸上写着数字 ,甲说他看到的是 ,乙说他看到的是 ,丙说他看到的是 ,丁说他看到的是 .请判断甲,乙,丙,丁四人的位置.

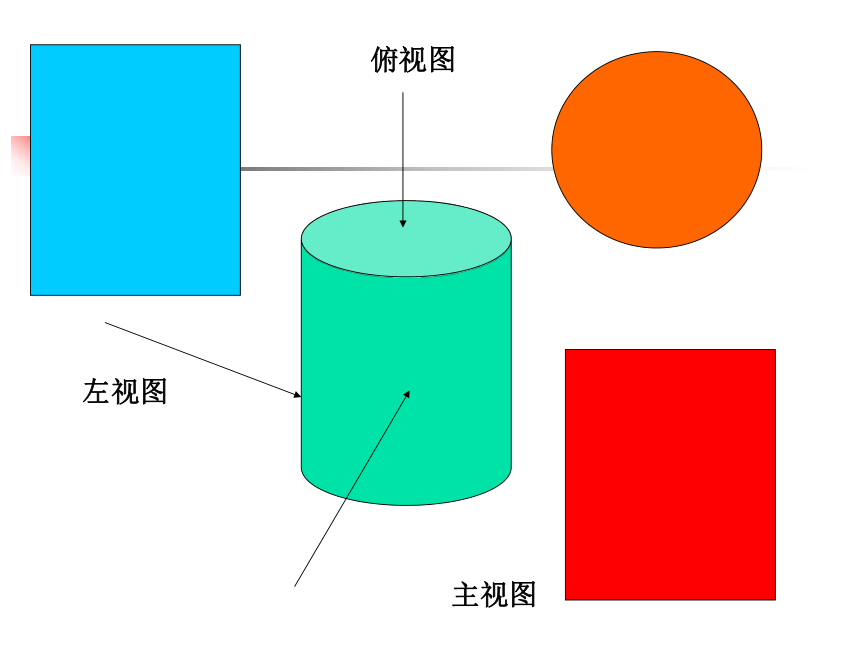

主视图
左视图
俯视图

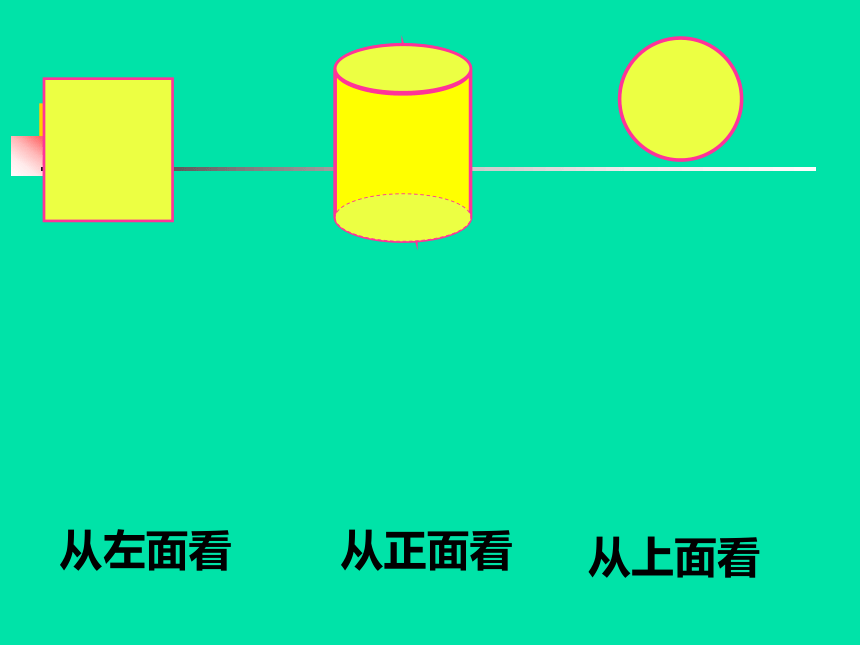

从正面看
从左面看
从上面看

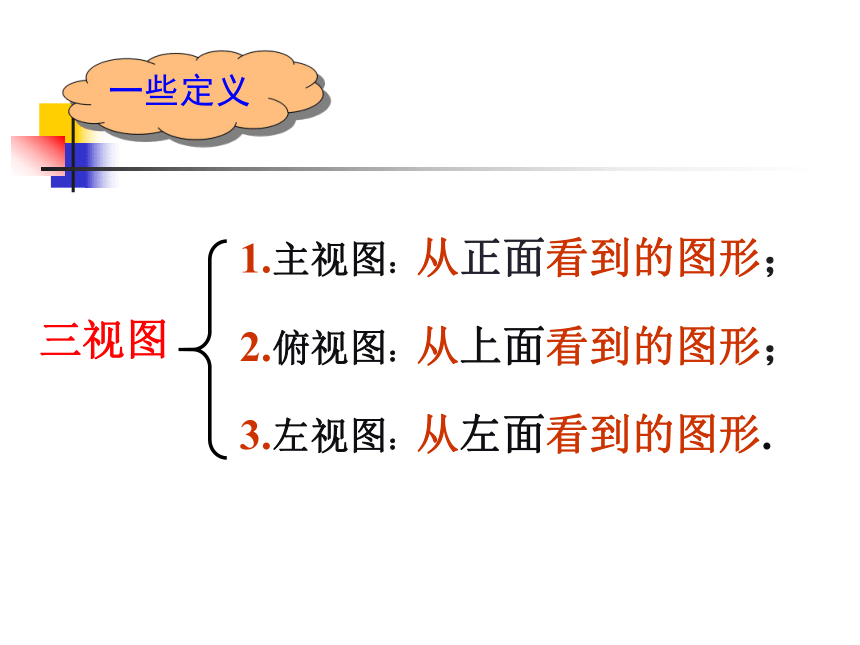

1.主视图：从正面看到的图形；
2.俯视图：从上面看到的图形；
3.左视图：从左面看到的图形.
一些定义
三视图
俯视图
左视图
主视图
A
B
C
（　　）
（　　 ）
（　　）
A
A
B

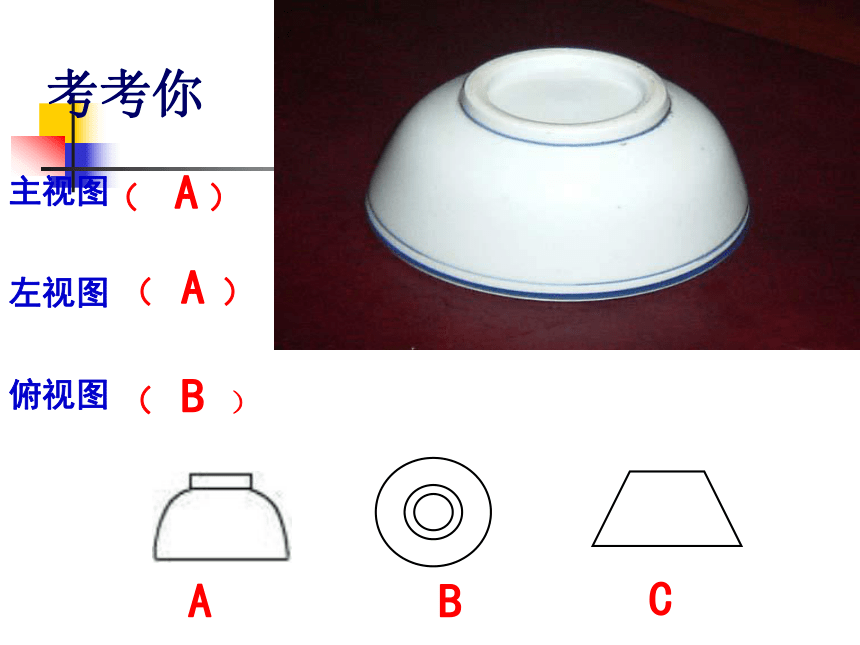

考考你
主视图
左视图
俯视图
主视图
左视图
俯视图
俯视图
左视图
主视图
圆台
归纳：三视图的作图步骤
主视图方向
1.确定主视图方向
左视图方向
俯视图方向
大家记一记
2.从三个方向画出立体图形的三视图
主视图
左视图
俯视图
3.在图形下面写上该视图的名称
主视图
（从正面看）
左视图
（从左面看）
俯视图
（从上面看）
从上面看
从左面看
从正面看
主视图
左视图
俯视图
分别从正面、左面、上面观察这个图形，各能得到什么平面图形？
从正面看
从左面看
从上面看
3
2
1
如图所示,是由几个小立方体所搭几何体的
俯视图,小正方形中的数字表示在该位置的
小立方体的个数,请画出它的的主视图和左视图.
主视图
左视图
1
1
1
3
2
1
1
主视图
左视图
俯视图
小结
本节课你有什么收获？
1. 主视图
2. 左视图
3. 俯视图
1.请画出此物体的三视图
1
3
2
1
2
3
2.这是某个由小方块组成的物体的俯视图，数字代表此块小方块的个数.请画出该物体的主视图和左视图.
3.这是由小方块组成物体的主视图与俯视图，你知道最多有多少小方块？最少有多少吗？
主视图
俯视图
