课后作业

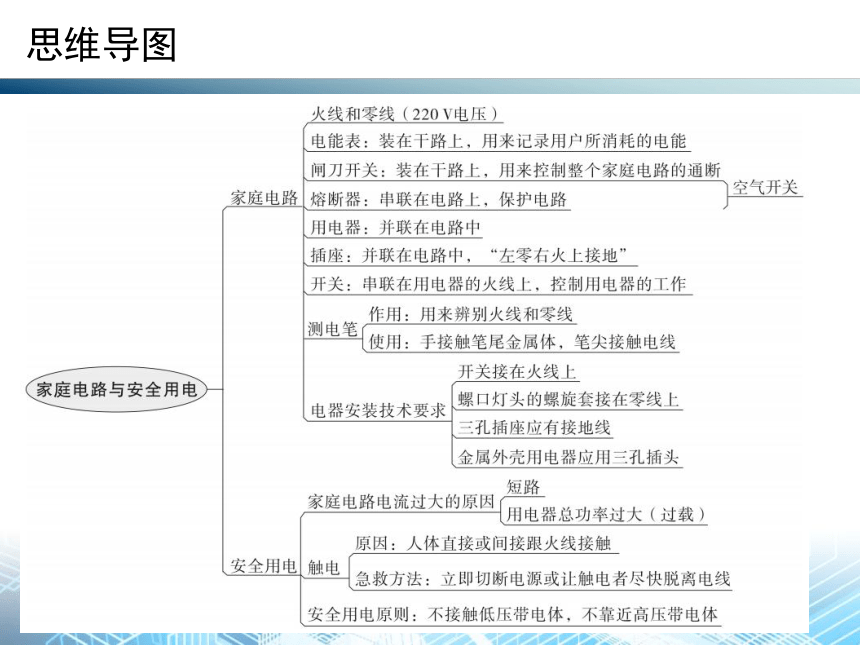

思维导图

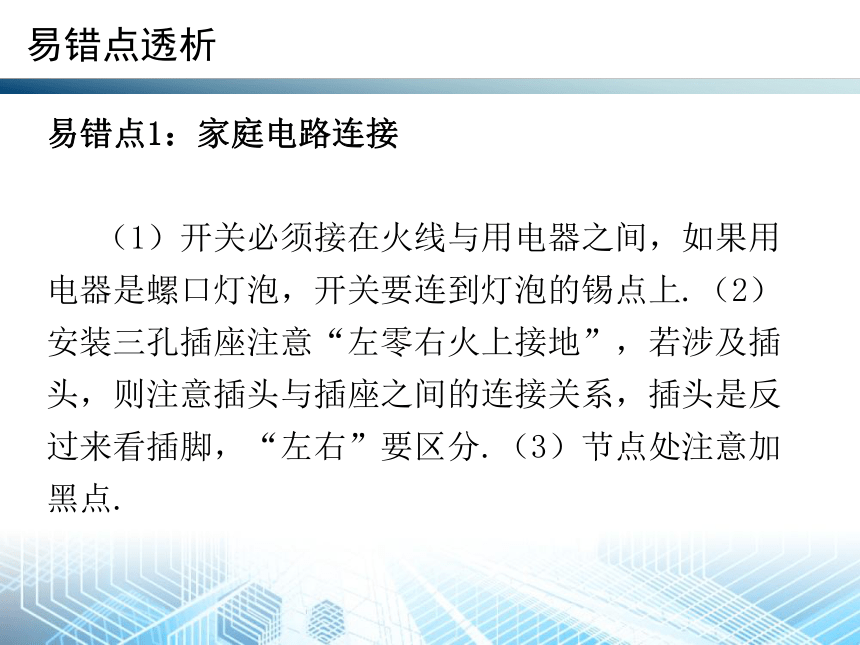

易错点1：家庭电路连接
（1）开关必须接在火线与用电器之间，如果用电器是螺口灯泡，开关要连到灯泡的锡点上.（2）安装三孔插座注意“左零右火上接地”，若涉及插头，则注意插头与插座之间的连接关系，插头是反过来看插脚，“左右”要区分.（3）节点处注意加黑点.
易错点透析
【例1】

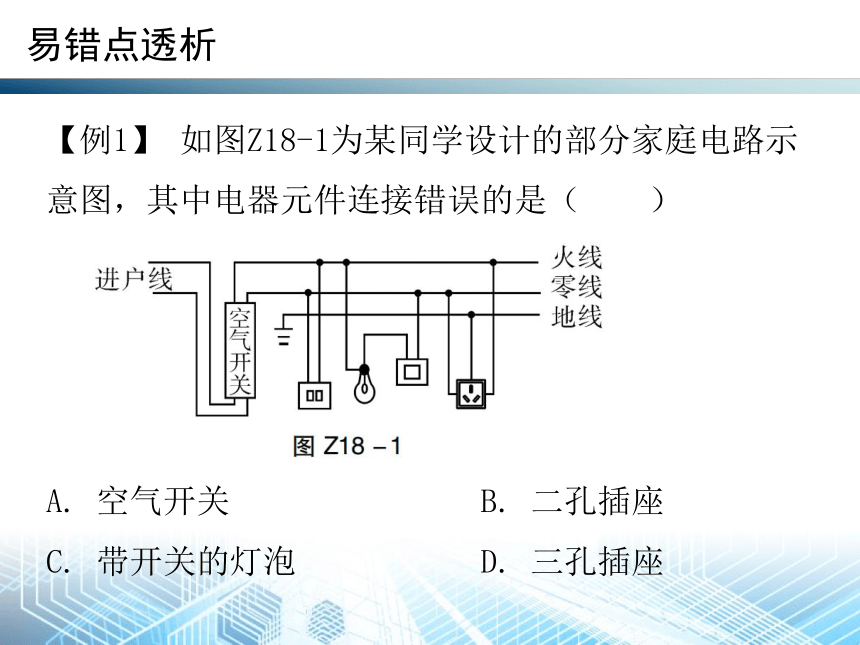

如图Z18-1为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（
）
A.
空气开关
B.
二孔插座
C.
带开关的灯泡
D.
三孔插座
易错点透析

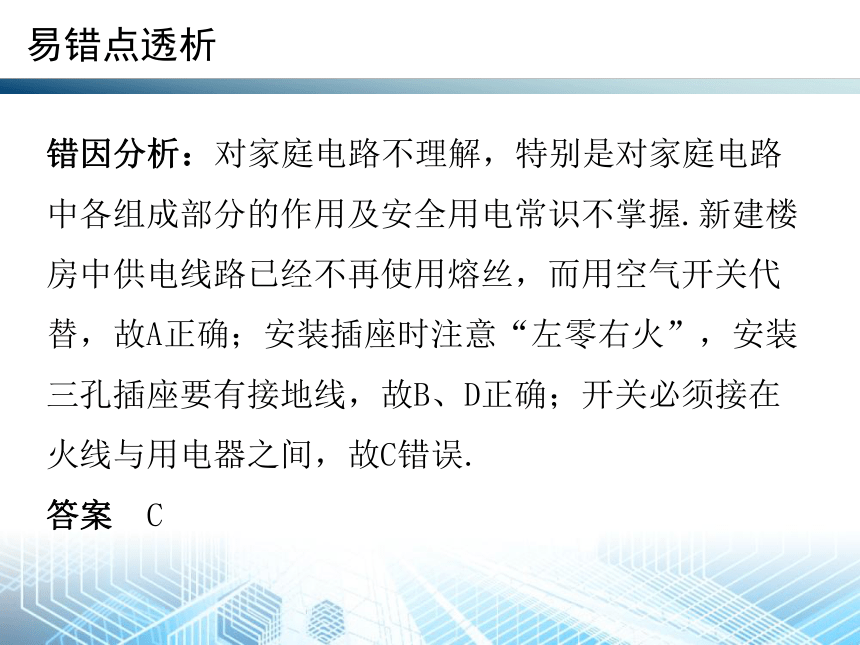

错因分析：对家庭电路不理解，特别是对家庭电路中各组成部分的作用及安全用电常识不掌握.新建楼房中供电线路已经不再使用熔丝，而用空气开关代替，故A正确；安装插座时注意“左零右火”，安装三孔插座要有接地线，故B、D正确；开关必须接在火线与用电器之间，故C错误.
答案
C
易错点透析
学以致用
1.

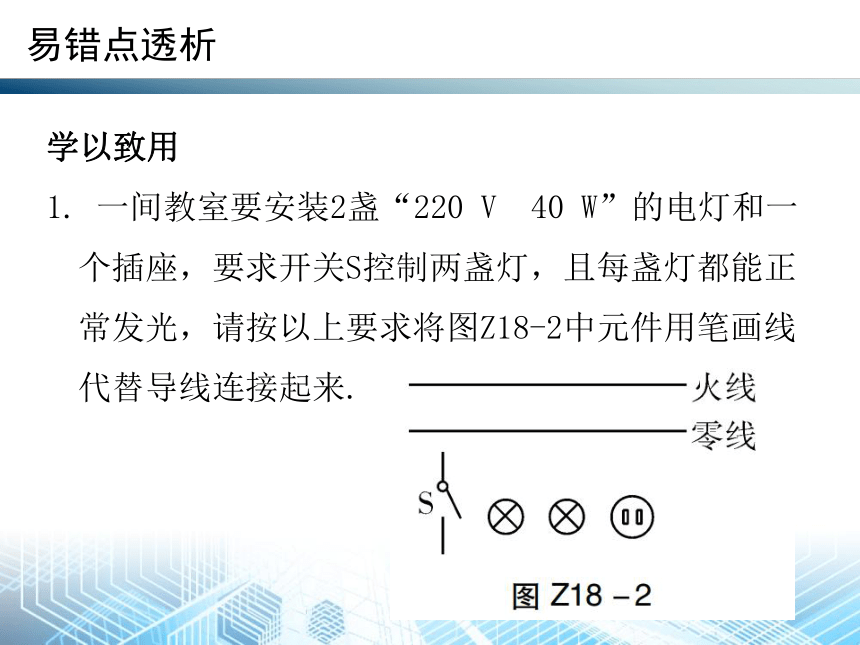

一间教室要安装2盏“220
V
40
W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图Z18-2中元件用笔画线代替导线连接起来.
易错点透析
易错点透析

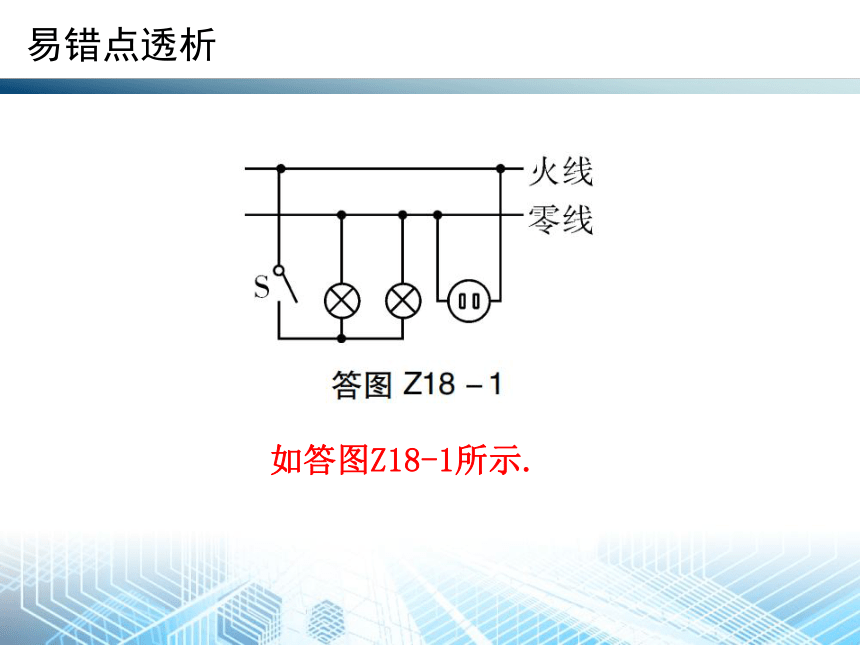

如答图Z18-1所示.

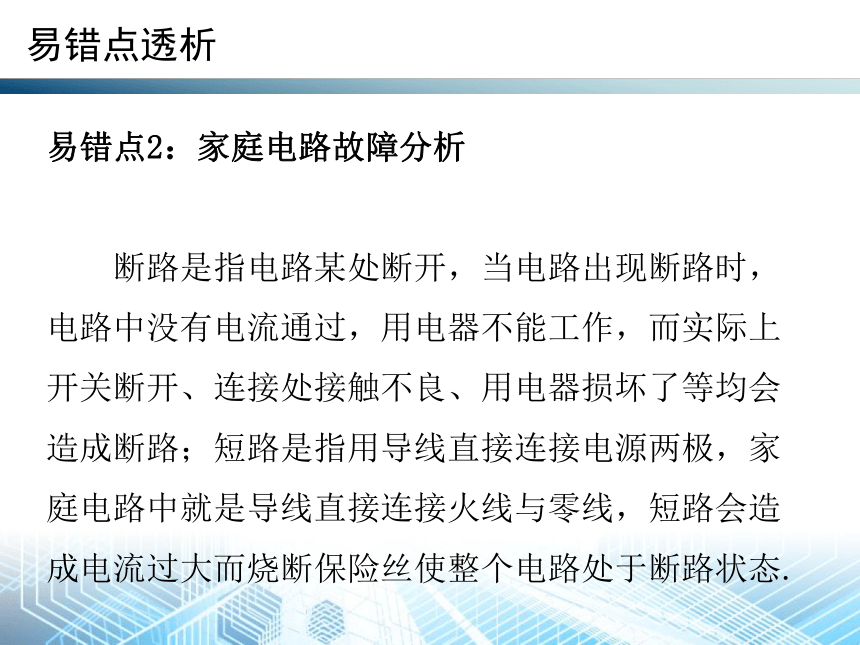

易错点2：家庭电路故障分析
断路是指电路某处断开，当电路出现断路时，电路中没有电流通过，用电器不能工作，而实际上开关断开、连接处接触不良、用电器损坏了等均会造成断路；短路是指用导线直接连接电源两极，家庭电路中就是导线直接连接火线与零线，短路会造成电流过大而烧断保险丝使整个电路处于断路状态.
易错点透析
【例2】如图Z18-3所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________.若测电笔接触A至F各点都发光，说明________.
易错点透析

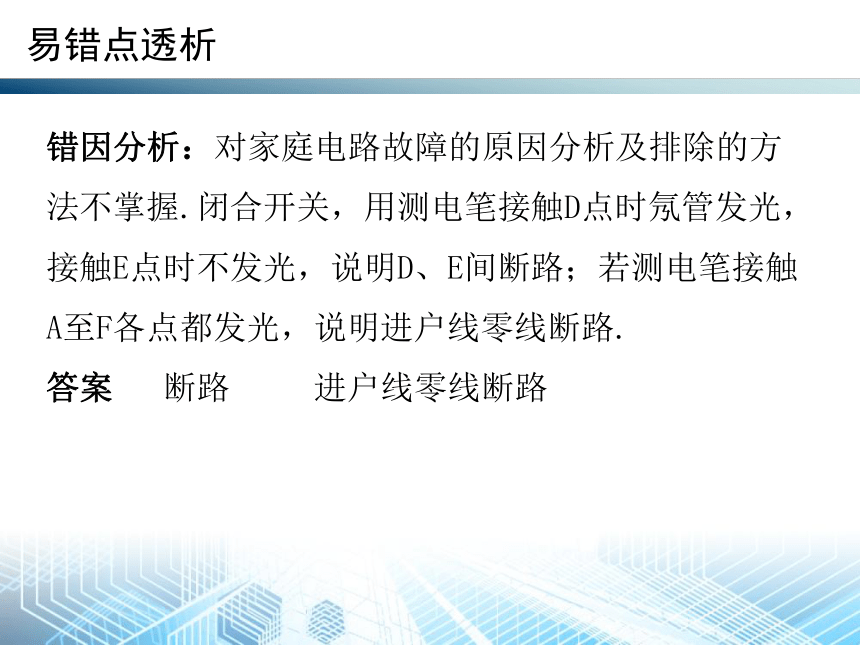

错因分析：对家庭电路故障的原因分析及排除的方法不掌握.闭合开关，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间断路；若测电笔接触A至F各点都发光，说明进户线零线断路.
答案
断路
进户线零线断路
易错点透析
学以致用

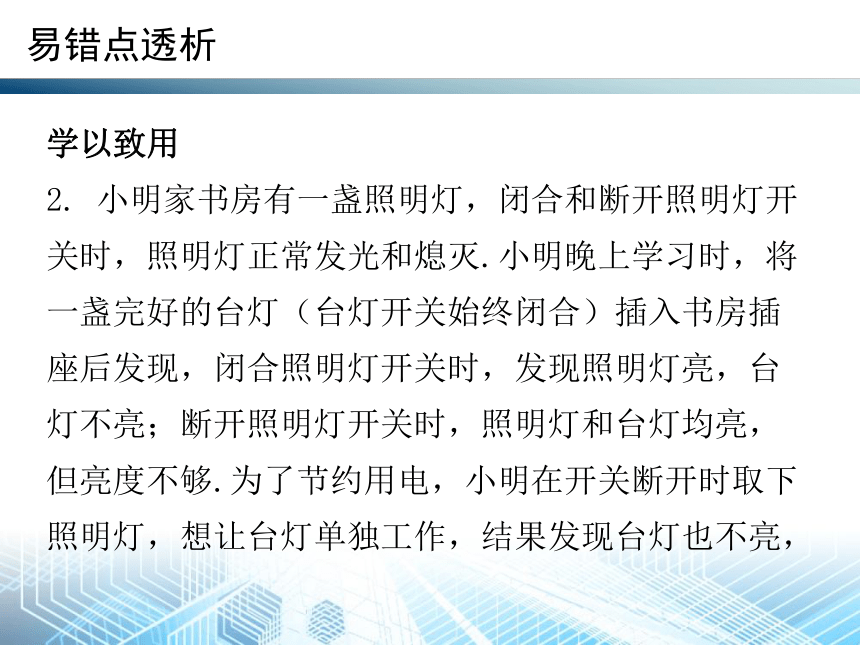

2.
小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭.小明晚上学习时，将一盏完好的台灯（台灯开关始终闭合）插入书房插座后发现，闭合照明灯开关时，发现照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够.为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，
易错点透析

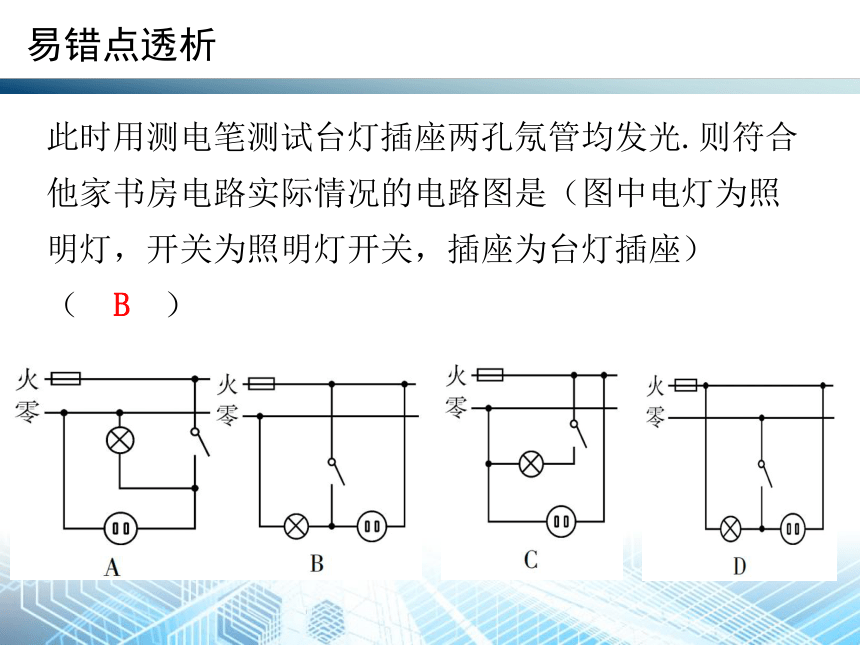

此时用测电笔测试台灯插座两孔氖管均发光.则符合他家书房电路实际情况的电路图是（图中电灯为照明灯，开关为照明灯开关，插座为台灯插座）
（
）
易错点透析
B
易错点3：家庭电路动态分析
家庭电路中的电压U=220
V保持不变，且各用电器是并联的.当用电器工作的个数增多时，电路中的总电流增大.从功率角度分析：用电器工作的个数增多即总功率增大，由P=UI可知，总电流增大.从电阻角度分析：用电器工作的个数增多即并联更多的电阻，总电阻的横截面积增大使得总电阻变小，由I=
可知，总电流增大.
易错点透析
U
R
【例3】用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（
）
A.
并联用电器增多，电路的总电阻增大
B.
并联用电器增多，电路的总电流减小
C.
并联用电器增多，家用电器的实际功率减小
D.
并联用电器增多，家用电器的额定功率减小
易错点透析
错因分析：家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻在变小，A不符合题意.B.
并联的用电器增多，总电阻变小，电路中的总电流变大，B不符合题意.在家庭电路中,输电线和家用电器之间是串联,用电高峰期,接入电路的用电器变多,干路中的电流变大,而输电导线有一定的电阻,输电导线损失的电压U损=IR,输电导线的电阻R一定,当I增大时U损增大,用电用电器两端的电
易错点透析
压减小,由公式P=
可知用电器的实际功率减小，灯泡比正常发光要暗一些，C正确.D.
额定功率是用电器在额定电压下的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有一个，它不随电压的改变而改变，D错误.
答案
C
易错点透析
U2
R
学以致用
3.
电流过大的原因是接入电路的用电器越多，总功率就越大，根据P=UI，可得I=__________，电路中的总电流也就越大，根据焦耳定律Q=____________，导线、开关等处在相同时间内产生的热量越_______，如果超过电路的允许负荷，容易引起火灾．
易错点透析
I2Rt
多
P
U
重点1：家庭电路的连接
重点分析：家庭电路的连接从安全用电角度考虑，注意以下要求：（1）用电器必须并联.（2）开关接在火线上.（3）螺口灯头的螺旋套接在零线上.（4）三孔插座应用接地线，带有金属外壳的家用电器要有接地线.（5）二孔插座左孔接零线，右孔接火线；三孔插座左孔接零线，右孔接火线，上孔接地线.（6）保险丝接在火线上.
重点突破
重点突破
1.
用笔画线代替导线,将图Z18-4中元件接入家庭电路,要求：①开关控制电灯后接入；②三孔插座单独接入.
重点突破
如答图Z18-2所示.
重点突破
2.
如图Z8-5所示家庭电路中，吊灯L1和L2由开关S控制，墙上的有一个固定插座，请把电路连接完整.
重点突破
如答图Z18-3所示.
重点突破
3.
请在图Z18-6中的虚线框内设计一电路图：连接导线,使护士看见L1灯亮知道1号病房有人呼叫,看见L2灯亮知道2号病房有人呼叫.（虚线框内导线不许交叉）
重点突破
如答图Z18-4所示.
4.
声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光.请按题意将图Z18-7的电路连接完整.
重点突破
重点突破
如答图Z18-5所示.
5.
如图Z18-8甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图Z18-8乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.
重点突破
重点突破
如答图Z18-6所示.
6.
图Z18-9甲是某宾馆床头柜上的开关示意图，图Z18-9乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图Z18-9乙中将电路图连接完整，要求符合安全用电原则．
重点突破
重点突破
如答图Z18-7所示.
7.
投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图Z18-10中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动,若只闭合开关S1，灯泡不亮.
重点突破
重点突破
如答图Z18-8所示.
重点2：家庭电路的综合计算
重点分析：涉及家庭电路的相关计算，默认一个已知条件：电源电压U=220
V.计算方法与其他常规电学计算相同.
重点突破
8.
如图Z18-11所示，是某同学家某月月初和月末的两次抄表情况.求：
重点突破
（1）他们家这一个月用多少电？
（2）他们家新购进一套用电设备，为测试该设备电功率大小，仅让该用电器工作10
min，表盘转过100
r，此用电设备的功率大约为多少?
重点突破
解：（1）他们家这一个月消耗的电能
W=5
432.1
kW·h-5342.1
kW·h=90
kW·h.
重点突破
（2）转过100
r消耗电能
W′=
=0.04
kW·h，
该设备的功率P=
=
=0.24
kW=240
W.
答：（1）他们家这一个月用90
kW·h电.
（2）此用电设备的功率大约为240
W.
100
r
2
500
r/kW·h
W′t
重点突破
9.
一台额定电压为220
V，制冷额定功率为1
000
W的空调，温度设定从原来24
℃改为28
℃，仅此一项措施，家中的电能表平均每天少走2.5
kW·h.求：
（1）这台空调正常制冷时，工作电流是多少?
（2）这台空调一个月（按30天计算）可节约多少电能?
（3）某“希望小学”，每间教室有两盏“220
V
40
W”电灯，那么这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时?
重点突破
解：（1）由P=UI得I=
=
≈4.5
A.
P
U
1
000
W
220
V
（2）空调一个月内节约的电能W=2.5
kW·h/天×30天=75
kW·h.
（3）40
W=0.04
kW,
两盏电灯的总功率P总=0.04
kW×2=0.08
kW,
t=
=
=
937.5
h.
75
kW·h
0.08
kW
W
P总
重点突破
答：（1）这台空调正常制冷时，工作电流是4.5
A.
（2）这台空调一个月（按30天计算）可节约75
kW·h电能.
（3）那么这台空调一个月所节约的电能，可供这盏电灯正常发光937.5小时.
重点突破
10.
东莞市某小区陆续交房入住,小华家安装的电热水器铭牌如图Z18-12表所示.
XX牌全自动电热水器
型号：HMPZ－12D
净重：10
kg
额定电压：220
V
类别：防触电保护类
额定功率：2
kW
水容量：40
L
出厂日期：2015年5月18日
编号：2015051188
重点突破
（1）为安全起见,电热水器应选用图Z18-13中的________（填“甲”或“乙”）插座.
（2）该电热水器正常工作时,电热丝的电阻多大?
乙
重点突破
（3）电热水器装满水,正常工作时电热丝产生的热量有80%被水吸收,要使水温从20
℃升高到70
℃,需要加热多长时间?［已知c水=4.2×103
J/（kg·℃），ρ水=1.0×103
kg/m3］
解：（2）由P=
得电热丝的电阻R=
=
=24.2
Ω.
U2
R
U2
P
（220
V）2
2
000
W
重点突破
（3）水的体积V=40
L=40
dm3=4×10-2m3，
水的质量m=ρV=1.0×103
kg/m3×4×10-2
m3=40
kg，
水吸收的热量Q=cmΔt=4.2×103
J/（kg·℃）×40
kg×（70
℃-20
℃）=8.4×106
J.
由η=
得消耗的电能W=
=
=1.05×107
J，
由P=
可得电热水器需要加热的时间t=
=
=5
250
s.
Q
W
Q
η
8.4×106J
80%
W
t
W
P
1.05×107
J
2
000
W
重点突破
答：（2）该电热水器正常工作时，电热丝的电阻为24.2
Ω.（3）电热水器装水，正常工作时电热丝产生的热量有80%被水吸收，要使水温从20
℃升高到70
℃，需要加热5
250
s.
重点突破
11.
如图Z18-14甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等（插座本身消耗电能由内部电池提供）．小明将装有质量为2.4
kg、初温为10
℃水的电热水壶插在该插座上，
这时插座屏幕上显示如图Z18-14乙所示，当水烧开至100
℃时，屏幕显示如图Z18-14丙所示．
重点突破
已知电费单价：0.5元/kW·h，水的比热容c水=4.2×103
J/（kg·℃），求：
（1）这段时间内电热水壶消耗的电能.
（2）电热水壶的实际功率.
（3）电热水壶烧水的效率.
重点突破
解：（1）因电费单价为0.5元/kW·h，当所用电费为0.15元时，所用电能
W=
=0.3
kW·h=1.08×106
J.
0.15元
0.5元/kW·h
（2）由乙、丙两图得电热水壶工作时间t=12
min=720
s，
故电热水壶的功率P=
=
=1
500
W.
W
t
1.08×106
J
720
s
重点突破
（3）该过程水吸收的热量Q=cmΔt=4.2×103
J/（kg·℃）×2.4
kg×（100
℃-10
℃）=9.072×105
J，
电热水壶烧水的效率η=
=
×100%=84％.
9.072×105
J
1.08×106J
Q
W
答：（1）这段时间内电热水壶消耗的电能为1.08×106
J.
（2）电热水壶的实际功率为1
500
W.
（3）电热水壶烧水的效率为84%.
