教科版(2017秋）四年级科学下册2.8模拟安装照明电路同步练习（含答案）

中小学教育资源及组卷应用平台

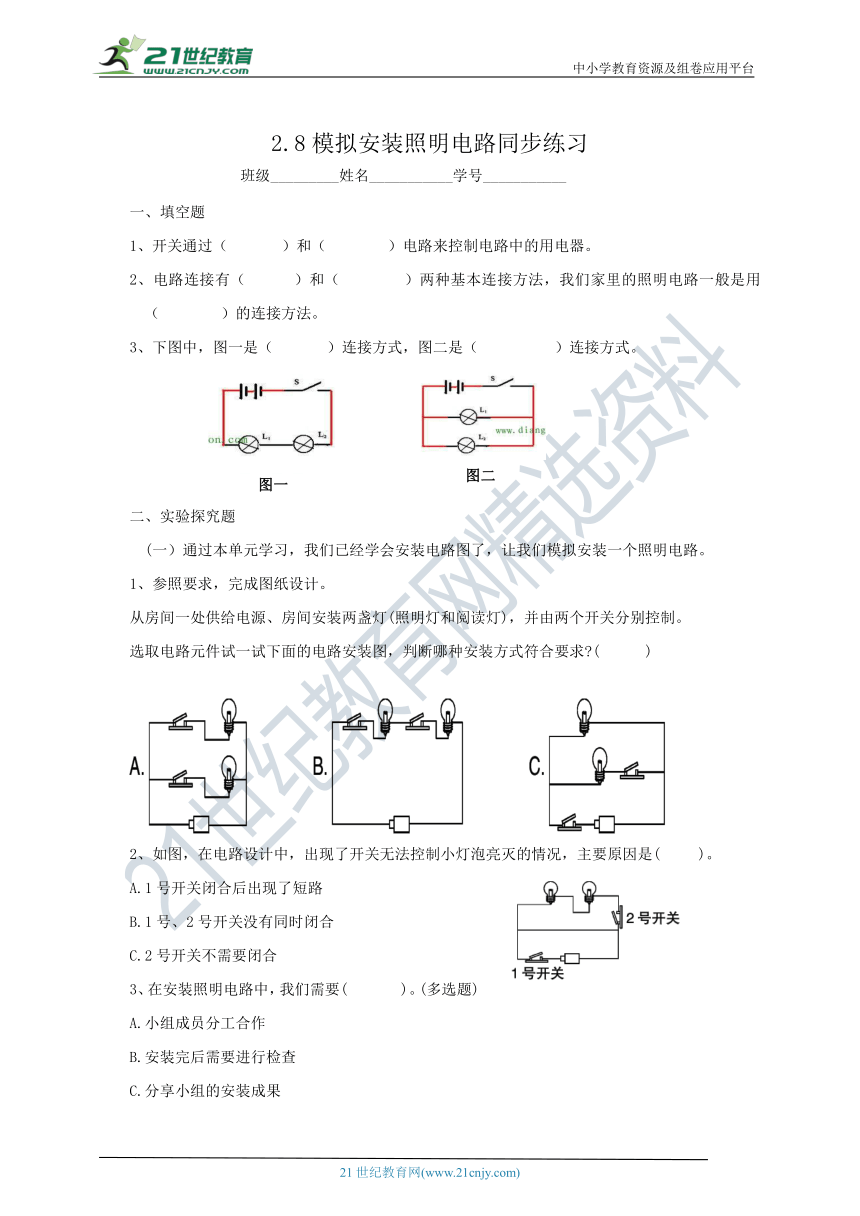

2.8模拟安装照明电路同步练习
班级_________姓名___________学号___________
一、填空题
1、开关通过（ ）和（ ）电路来控制电路中的用电器。
2、电路连接有（ ）和（ ）两种基本连接方法，我们家里的照明电路一般是用（ ）的连接方法。
3、下图中，图一是（ ）连接方式，图二是（ ）连接方式。
二、实验探究题
(一）通过本单元学习，我们已经学会安装电路图了，让我们模拟安装一个照明电路。
1、参照要求，完成图纸设计。
从房间一处供给电源、房间安装两盏灯(照明灯和阅读灯)，并由两个开关分别控制。
选取电路元件试一试下面的电路安装图，判断哪种安装方式符合要求?( )
2、如图，在电路设计中，出现了开关无法控制小灯泡亮灭的情况，主要原因是( )。
A.1号开关闭合后出现了短路
B.1号、2号开关没有同时闭合

C.2号开关不需要闭合
3、在安装照明电路中，我们需要( )。(多选题)
A.小组成员分工合作
B.安装完后需要进行检查
C.分享小组的安装成果

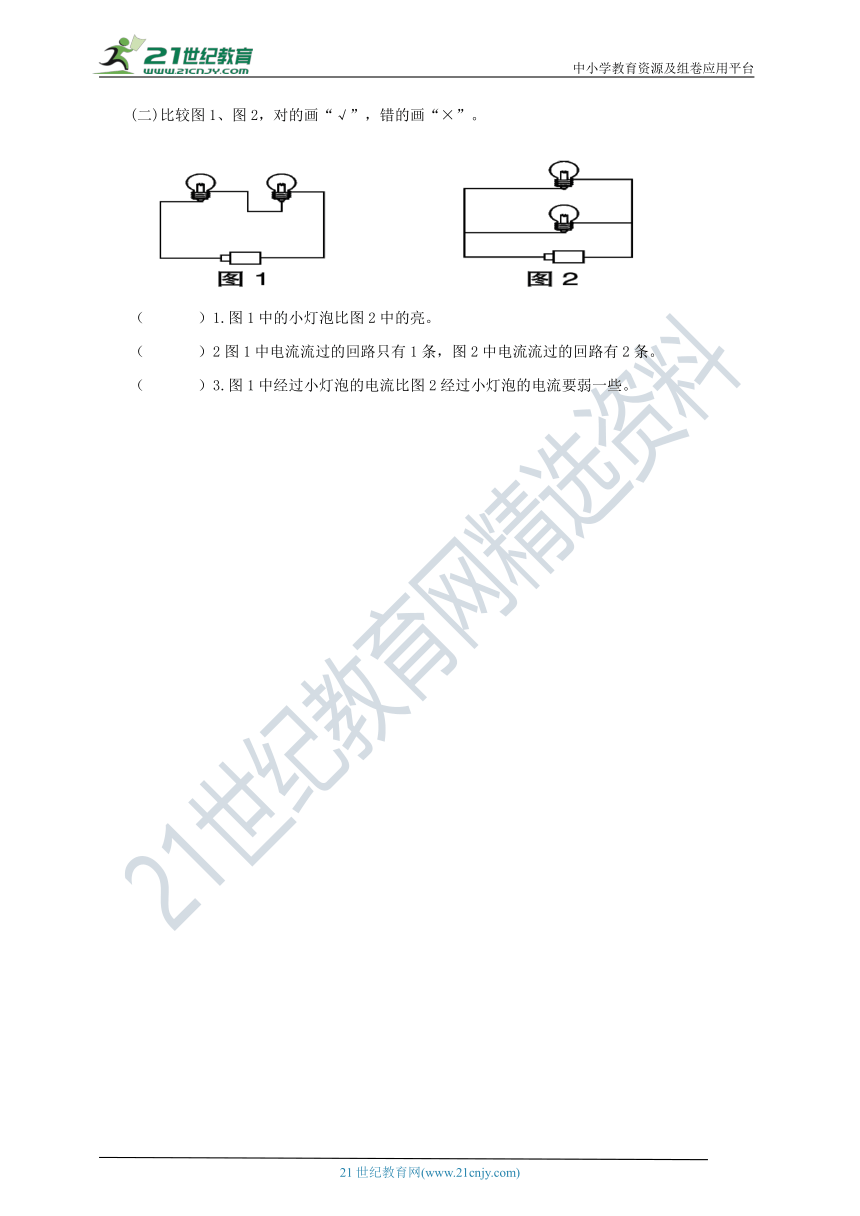

(二)比较图1、图2，对的画“√”，错的画“×”。
（ ）1.图1中的小灯泡比图2中的亮。
（ ）2图1中电流流过的回路只有1条，图2中电流流过的回路有2条。
（ ）3.图1中经过小灯泡的电流比图2经过小灯泡的电流要弱一些。
参考答案：
一、填空题
1、连通、断开
2、串联、并联、并联
3、串联、并联
二、实验探究题
（一）1、A 2、A 3、A B C
(二）1、× 2、√ 3、√
