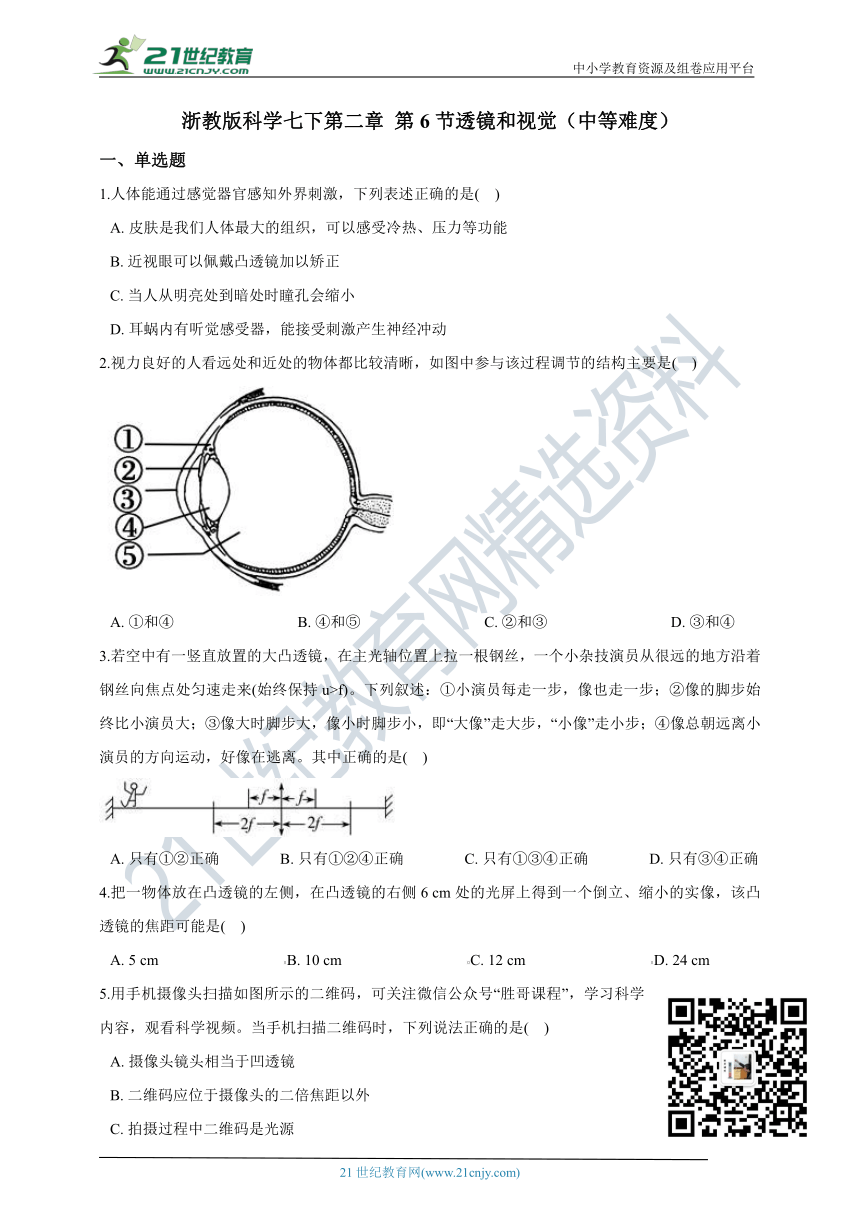

浙教版科学七下第二章 第6节透镜和视觉（中等难度）
一、单选题
1.人体能通过感觉器官感知外界刺激，下列表述正确的是( ??)
A.?皮肤是我们人体最大的组织，可以感受冷热、压力等功能
B.?近视眼可以佩戴凸透镜加以矫正
C.?当人从明亮处到暗处时瞳孔会缩小
D.?耳蜗内有听觉感受器，能接受刺激产生神经冲动
2.视力良好的人看远处和近处的物体都比较清晰，如图中参与该过程调节的结构主要是( ??)
A.?①和④????????????????????????????????B.?④和⑤????????????????????????????????C.?②和③????????????????????????????????D.?③和④
3.若空中有一竖直放置的大凸透镜，在主光轴位置上拉一根钢丝，一个小杂技演员从很远的地方沿着钢丝向焦点处匀速走来(始终保持u>f)。下列叙述：①小演员每走一步，像也走一步；②像的脚步始终比小演员大；③像大时脚步大，像小时脚步小，即“大像”走大步，“小像”走小步；④像总朝远离小演员的方向运动，好像在逃离。其中正确的是(?? )
A.?只有①②正确????????????????B.?只有①②④正确????????????????C.?只有①③④正确????????????????D.?只有③④正确
4.把一物体放在凸透镜的左侧，在凸透镜的右侧6 cm处的光屏上得到一个倒立、缩小的实像，该凸透镜的焦距可能是(?? )
A.?5 cm?????????????????????????????????B.?10 cm?????????????????????????????????C.?12 cm?????????????????????????????????D.?24 cm
5.用手机摄像头扫描如图所示的二维码，可关注微信公众号“胜哥课程”，学习科学内容，观看科学视频。当手机扫描二维码时，下列说法正确的是(?? )
A.?摄像头镜头相当于凹透镜????????????????????????????????????B.?二维码应位于摄像头的二倍焦距以外
C.?拍摄过程中二维码是光源????????????????????????????????????D.?二维码通过摄像头成正立、等大的实像

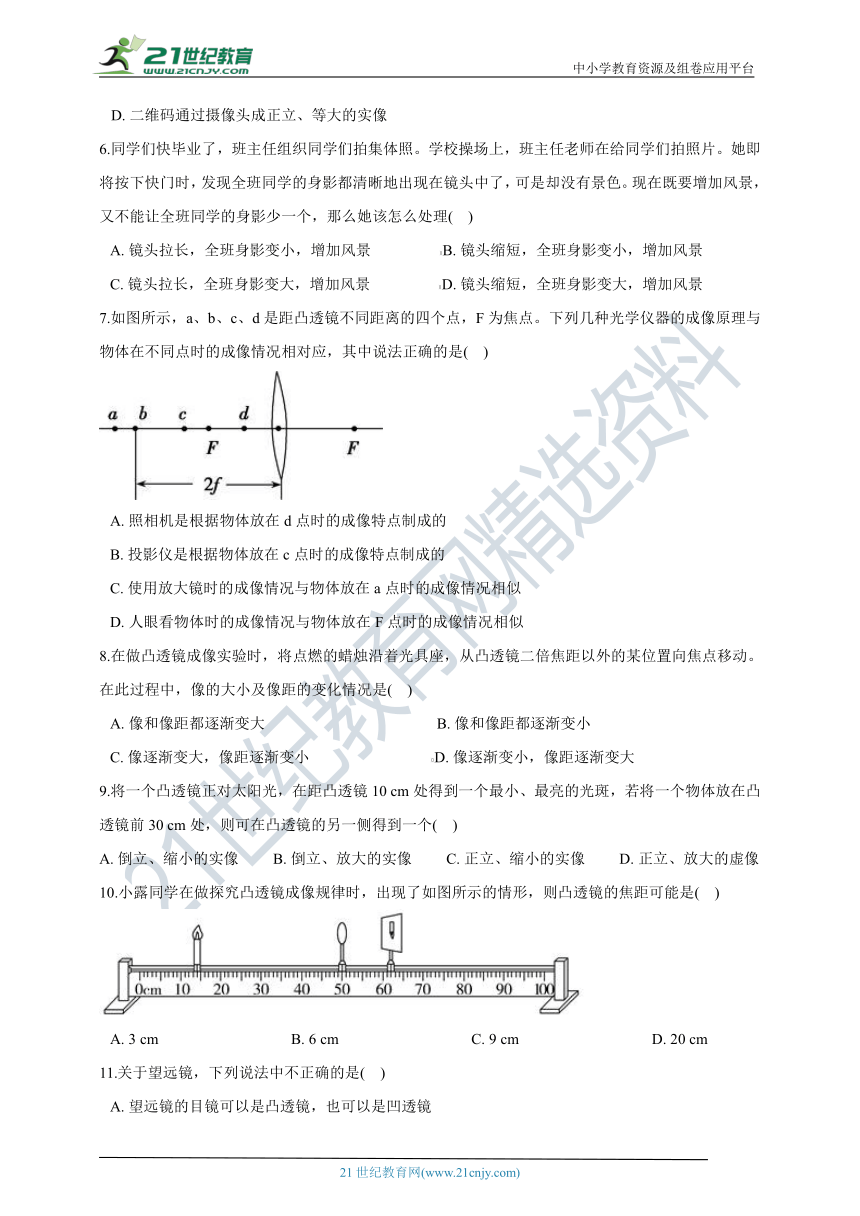

6.同学们快毕业了，班主任组织同学们拍集体照。学校操场上，班主任老师在给同学们拍照片。她即将按下快门时，发现全班同学的身影都清晰地出现在镜头中了，可是却没有景色。现在既要增加风景，又不能让全班同学的身影少一个，那么她该怎么处理(?? )
A.?镜头拉长，全班身影变小，增加风景??????????????????B.?镜头缩短，全班身影变小，增加风景
C.?镜头拉长，全班身影变大，增加风景??????????????????D.?镜头缩短，全班身影变大，增加风景
7.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中说法正确的是(?? )
A.?照相机是根据物体放在d点时的成像特点制成的
B.?投影仪是根据物体放在c点时的成像特点制成的
C.?使用放大镜时的成像情况与物体放在a点时的成像情况相似
D.?人眼看物体时的成像情况与物体放在F点时的成像情况相似
8.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动。在此过程中，像的大小及像距的变化情况是(?? )
A.?像和像距都逐渐变大??????????????????????????????????????? ????B.?像和像距都逐渐变小
C.?像逐渐变大，像距逐渐变小????????????????????????????????D.?像逐渐变小，像距逐渐变大
9.将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个(?? )
A.?倒立、缩小的实像?????????B.?倒立、放大的实像?????????C.?正立、缩小的实像?????????D.?正立、放大的虚像
10.小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是(?? )
A.?3 cm???????????????????????????????????B.?6 cm???????????????????????????????????C.?9 cm???????????????????????????????????D.?20 cm
11.关于望远镜，下列说法中不正确的是(?? )
A.?望远镜的目镜可以是凸透镜，也可以是凹透镜
B.?望远镜的目镜观察的是物体第二次成像
C.?除了凸透镜外，天文望远镜也常用凹面镜作物镜

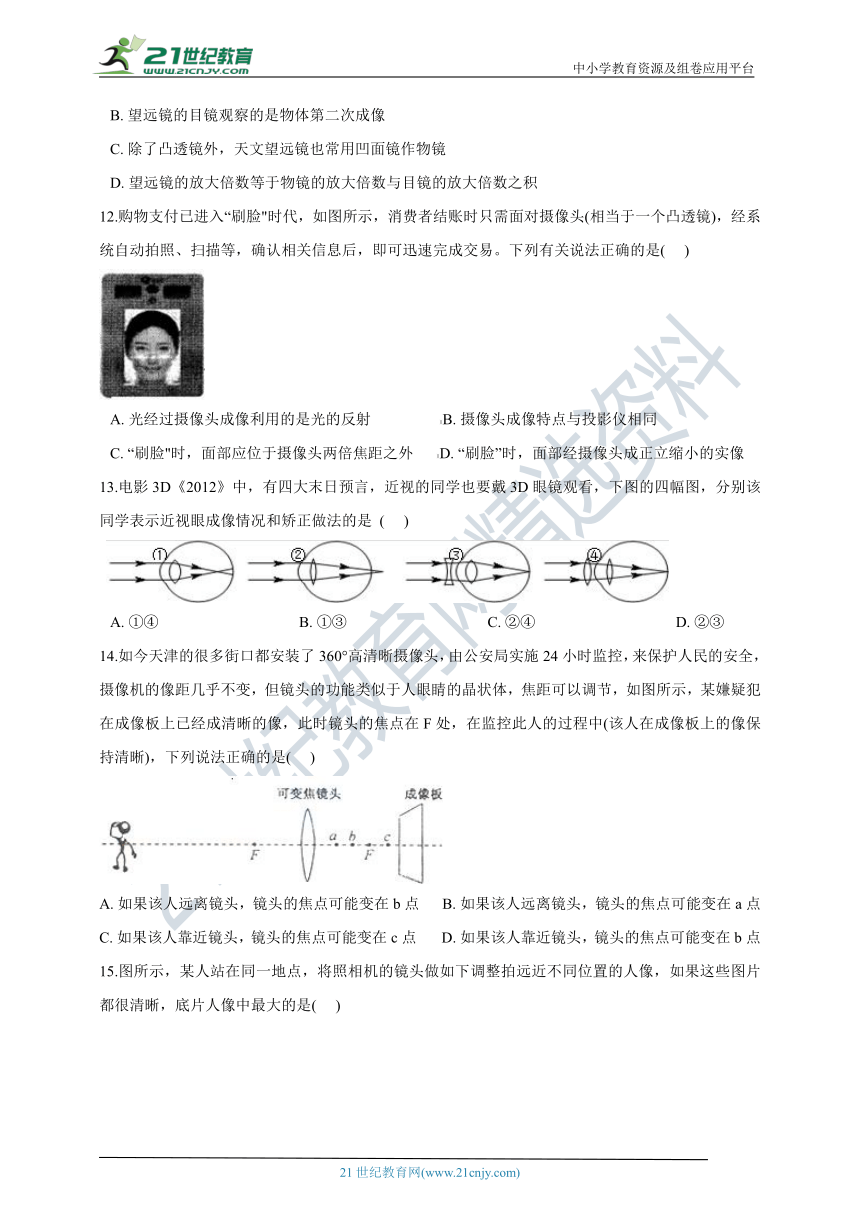

D.?望远镜的放大倍数等于物镜的放大倍数与目镜的放大倍数之积
12.购物支付已进入“刷脸"时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是(??? )
A.?光经过摄像头成像利用的是光的反射??????????????????B.?摄像头成像特点与投影仪相同
C.?“刷脸"时，面部应位于摄像头两倍焦距之外??????D.?“刷脸”时，面部经摄像头成正立缩小的实像
13.电影3D《2012》中，有四大末日预言，近视的同学也要戴3D眼镜观看，下图的四幅图，分别该同学表示近视眼成像情况和矫正做法的是 (??? )

A.?①④?????????????????????????????????????B.?①③?????????????????????????????????????C.?②④?????????????????????????????????????D.?②③
14.如今天津的很多街口都安装了360°高清晰摄像头，由公安局实施24小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中(该人在成像板上的像保持清晰)，下列说法正确的是(??? )
A.?如果该人远离镜头，镜头的焦点可能变在b点??????B.?如果该人远离镜头，镜头的焦点可能变在a点
C.?如果该人靠近镜头，镜头的焦点可能变在c点??????D.?如果该人靠近镜头，镜头的焦点可能变在b点

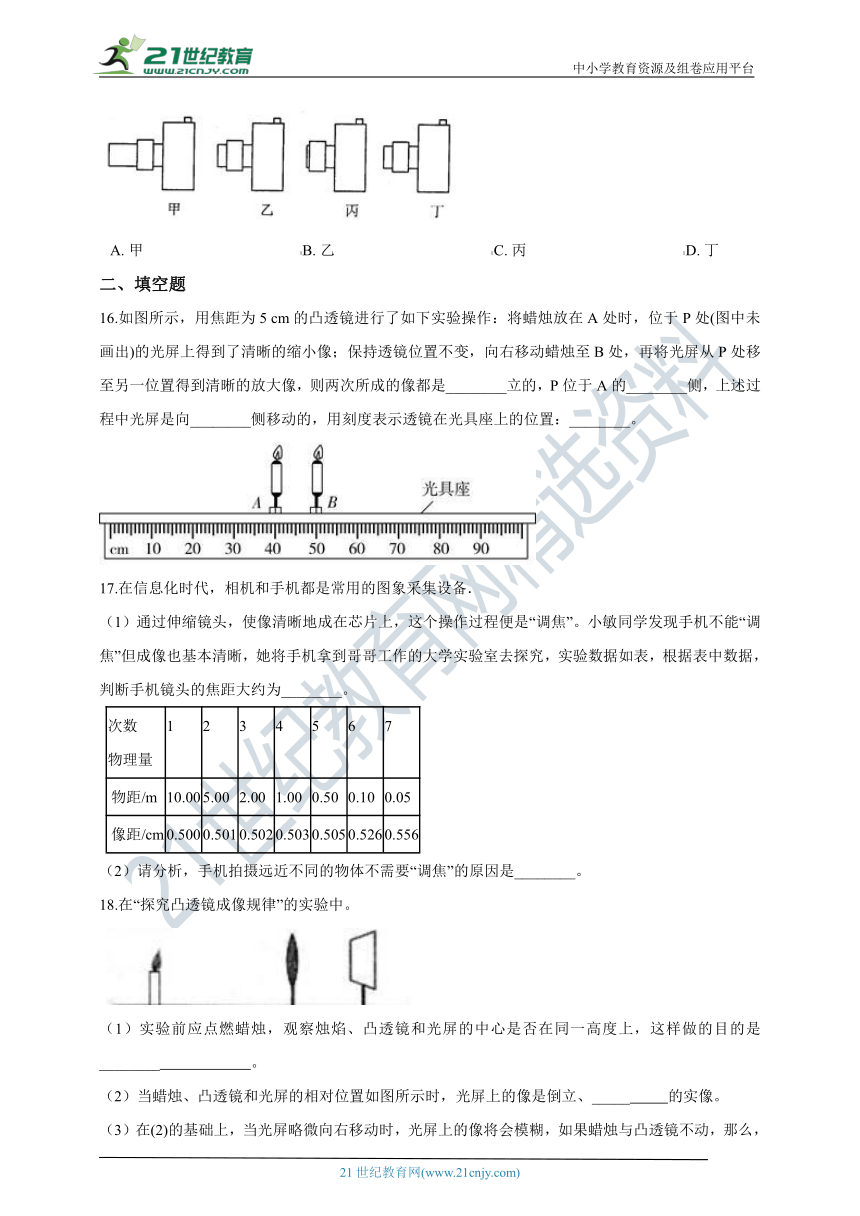

15.图所示，某人站在同一地点，将照相机的镜头做如下调整拍远近不同位置的人像，如果这些图片都很清晰，底片人像中最大的是(??? )
A.?甲?????????????????????????????????????????B.?乙?????????????????????????????????????????C.?丙?????????????????????????????????????????D.?丁
二、填空题
16.如图所示，用焦距为5 cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处(图中未画出)的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是________立的，P位于A的________侧，上述过程中光屏是向________侧移动的，用刻度表示透镜在光具座上的位置：________。
17.在信息化时代，相机和手机都是常用的图象采集设备．
（1）通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”。小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为________。
次数 物理量 1 2 3 4 5 6 7
?物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05
?像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556
（2）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是________。
18.在“探究凸透镜成像规律”的实验中。

（1）实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是________ 。
（2）当蜡烛、凸透镜和光屏的相对位置如图所示时，光屏上的像是倒立、_____ 的实像。
（3）在(2)的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置________透镜(选填“凸”或“凹”)，才可能在光屏上得到清晰的像，这其实就是“近视眼”的矫正原理。
19.? 2014年，人工视网膜通过临床试验，为失明患者带来福音。人工视网膜主要由装有摄像头的眼镜、电子设备和芯片电极三部分组成，其工作原理如图。
（1）从眼球的成像原理来看，眼球对光的作用相当于________镜。
（2）从反射弧的组成来看，“人工视网膜”相①传送画面数集影像当于反射弧中的________?。
（3）摄像头中的对焦机构能调节镜头和CCD之间的距离。当配有人工视网膜的人向远处眺望，对焦机构将使镜头与CCD之间的距离变________。
三、实验探究题
20.科学兴趣小组做“探究凸镜成像规律”实验时，实验装置如图甲所示。

（1）为了模拟远视眼的矫正，小明将两只凸透镜装在了光具座上(如图甲)，其中2号凸透镜相当于图乙中人眼球结构中的________。
（2）小明查阅资料发现，显微镜的镜头可以近似地看作是一块焦距较小的凸透镜(物镜，其焦距用f物表示)和一块焦距较大的凸透镜(目镜，其焦距用f目表示)组成，于是兴趣小组同学在光具座上利用不同焦距的凸透镜，通过改变两块凸透镜之间的距离(相对于改变显微镜镜筒长度)，模拟显微镜成像放大倍数实验，得到如下数据：
f物(厘米) (1/厘米) 两镜之间距离(厘米) F目(厘米) ?(1/厘米) 像放大倍数
1.6 0.625 a 5 0.2 50倍
2 0.5 b


1.6 0.625 a 2.5 0.4 100倍
2 0.5 b


0.4 2.5 a 5 0.2 200倍
X 1/X b


表中的X的数据为________。
21.小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

（1）调整器材高度时，应________（选填“点燃”或“不点燃”）蜡烛。
（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与 ________（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（3）将蜡烛移动至20cm刻度处，应将光屏移动到?? ????（选填字母）范围的某一位置才能再次在光屏得到清晰的像。
A.50cm-60cm B.60cm-70cm C.70cm-80cm
（4）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光屏上得到的清晰的像应该是图丙中的________（选填字母）。
22.在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm。用米尺在水平桌面上画一条直线并标明刻度，将透镜固定在50cm处，实验装置如图所示。
（1）光具座调整好后，调整蜡烛、凸透镜、光屏的中心在同一高度，如图1所示，为了找到清晰的像，应将光屏在光具座上移到________cm的刻度范围内，才能在光屏上得到一个倒立缩小的实像；
（2）当把蜡烛移到35cm刻度处时，移动光屏可得到一个倒立放大的实像。照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像规律相同的是________。小明做完实验后，想进一步研究透镜成像的情况。他又在透明的玻璃板上用黑色笔画了个表盘及指针的位置，然后把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图2所示。移动光屏直到成清晰像为止。此时表盘在光屏上 所成的像应是图3中________。


23.小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H 点是2倍焦距处。

（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向________（选填“上”或“下”）调；
（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向________移动（填“左”或“右”），这次成的是倒立、________的实像；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的________像，要想看到这个像，小芳观察的方法应是________。
（4）如果将蜡烛换成光源“F”放在原来蜡烛的位置，其大小如图12所示，凸透镜保持不动，调整光屏后，
在光屏上得到清晰像，再用遮光罩将凸透镜的上半部分遮住，在光屏上所成像可能是下列四幅图中的(???? )

四、解答题
24.如图所示，凸透镜的右焦点恰好同凹透镜的右虚焦点重合，试作出入射光线AB经两透镜折射的光路图。
25.如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数。
26.我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，望远镜已将神话变成现实，图中的望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路(其中F1是透镜L1的焦点，F2是透镜L2的焦点)。
27.小华喜欢的玩具是妈妈送给他的生日礼物：三只大小、形状完全相同的凸透镜，分别由玻璃、水晶、塑料制成，他想知道凸透镜的焦距是否与材料有关，请你帮助他设计这次探究的全过程：
A．提出猜想 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
B．这次探究的器材主要有?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? 。
C．写出探究的主要步骤。
D．请你设计数据记录表格。
E．结论：?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
28.小月同学平常眼睛近视，却一直没配戴眼镜，致使近视得越加厉害。意识到这一点后就在同学的陪同下到眼镜店配了一副眼镜。她走出眼镜店，戴上眼镜刚下台阶，猛地一个趔趄差点摔倒。同学问她：“你怎么越戴眼镜越看不清路了？”她说：“你不知道，我一戴眼镜猛然发现地面似乎变高了！”请你帮她解释一下这是为什么？
答案解析部分
一、单选题
1.【答案】 D
【解析】【分析】从人体器官的作用和特点分析。
【解答】A、皮肤是人体的器官，A不符合题意；
B、近视眼需要佩戴凹透镜进行矫正，B不符合题意；
C、当人从明亮处到暗处时瞳孔会扩大
D、耳蜗内有听觉感受器，感受振动刺激，产生神经冲动，D符合题意。
故答案为：D
?
2.【答案】 A
【解析】【分析】图示是眼球的结构：①是睫状体，②是虹膜，③是角膜，④是晶状体，⑤是玻璃体。
【解答】①睫状体内有平滑肌，④晶状体依靠悬韧带与睫状体相连，眼睛通过睫状体内平滑肌的收缩和舒张来调节晶状体的曲度，使物像落在视网膜上，来看清远近不同的物体，A符合题意。
故答案为：A
3.【答案】 C
【解析】【分析】根据凸透镜成实像时“物近像远大，物远像近小”的规律分析判断。
【解答】①根据“物近像远大，物远像近小”的规律可知，物距发生变化，那么像距肯定同时发生变化，因此小演员每走一步，像也走一步，故①正确；
②③根据“物近像远大，物远像近小”的规律可知，像大时脚步大，像小时脚步小，即“大像”走大步，“小像”走小步，故②错误，③正确；
④根据“物近像远大，物远像近小”的规律可知，当物距减小时，像距肯定增大，即像总朝远离小演员的方向运动，好像在逃离，故④正确。
那么正确的是①③④。
故选C。
4.【答案】 A
【解析】【分析】根据凸透镜成像的规律分析。
【解答】当物体在凸透镜的2倍焦距以外时，此时成倒立、缩小的实像，且成像在1倍焦距和2倍焦距之间，据此可知，f<6cm<2f，解得：3cm 故选A。
5.【答案】 B
【解析】【分析】根据凸透镜成像的规律分析。
【解答】手机的摄像头，其实就是一架照相机，成倒立、缩小的实像。当u>2f时，物体通过凸透镜成倒立、缩小的实像，因此扫描二维码时，二维码应该位于摄像头的二倍焦距以外。故B正确，D错误；
摄像头相当于凸透镜，故A错误；
二维码反射光线，但自身不发出光线，因此不是光源，故C错误。
故选B。
?
6.【答案】 B
【解析】【分析】根据凸透镜成实像时“物近像远大，物远像近小”的规律分析。
【解答】既要增加风景，又保证全班同学都在画面以内，即使同学们成的像变小，根据“物远像近小”的规律可知，此时要增大物距，减小像距，即镜头缩短、全班身影变小，增加风景，故B正确，而A、C、D错误。
故选B。
7.【答案】 B
【解析】【分析】根据凸透镜的成像规律和应用分析判断。
【解答】在d点时，u c点时，f 当物体在a点时，u>2f，此时成倒立、缩小的实像，这与人眼睛的成像情况相同，故D错误。
故选B。
8.【答案】 A
【解析】【分析】凸透镜成实像时，根据“物近像远大，物远像近小”的规律分析像的特点变化。
【解答】当物距大于焦距f时，凸透镜成倒立的实像，根据“物近像远大”的规律可知，将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大。
故A正确，而B、C、D错误。
故选A。
9.【答案】 A
【解析】【分析】首先确定凸透镜的焦距，在根据凸透镜成像规律判断成像的特点。
【解答】这个最小的光斑就是凸透镜的焦点，那么凸透镜的焦距为10cm。因为30cm>20cm，即u>2f，所以成倒立、缩小的实像，故A正确，而B、C、D错误。
故选A。
10.【答案】 C
【解析】【分析】根据凸透镜成像的规律分析。
【解答】根据图像可知，此时物距u=50cm-14cm=36cm，像距v=62cm-50cm=12cm。由于像距小于物距，此时成倒立、缩小的实像，即u=36cm>2f，而f<12cm<2f，解得：6cm 故C正确，而A、B、D错误。
故选C。
11.【答案】 A
【解析】【分析】根据望远镜的成像原理和结构分析。
【解答】望远镜的物镜的作用是将远处的物体拉到眼前，成的是倒立、缩小的实像，相当于照相机；目镜的作用是将得到的实像进行放大，因此成的是正立、放大的虚像，相当于放大镜。
A.望远镜的目镜必须是凸透镜，故A错误符合题意；?
B.望远镜的目镜观察的是物体第二次成像，故B正确不合题意；?
C.除了凸透镜外，天文望远镜也常用凹面镜作物镜；因为凹面镜的口径可以做得更大，可以会聚更多的光线，看到更远处的物体，故C正确不合题意；?
D.望远镜的放大倍数等于物镜的放大倍数与目镜的放大倍数之积，故D正确不合题意。
故选A。
12.【答案】 C
【解析】【分析】（1）光从一种介质斜射入另一种介质时，传播方向会发生改变，这种现象叫光的折射；
（2）分析摄像头和投影仪成像的大小、正倒和虚实即可；
（3）（4）根据凸透镜成像的特点和规律判断。
【解答】光从空气进入摄像头，然后在摄像头底部的CCD上成像，肯定发生的是光的折射，而不是光的反射，故A错误；
摄像头成倒立、缩小的实像，投影仪成放大、倒立的实像，二者不同，故B、D错误；
根据凸透镜成缩小实像的规律可知，“刷脸”时，面部应该位于摄像头的二倍焦距以外，故C正确。
故选C。
13.【答案】 B
【解析】【分析】根据近视眼的成因和矫正方法判断。
【解答】近视眼的晶状体偏厚，对光线的会聚能力强，因此成像在视网膜前，因此①为近视眼；
要看清物体，必须使焦点后移到视网膜上，即让光线发散，应该用凹透镜矫正，因此③为近视眼的矫正。
故B正确，而A、C、D错误。
故选B。
14.【答案】 D
【解析】【解答】如果该人远离镜头，物距增大，像距减小，像点更靠近焦点，所以镜头的焦点可能变在c点，选项A、B错误；
如果该人靠近镜头，物距减小，像距增大，像点更远离凸透镜的焦点，所以镜头的焦点可能变在a、b点，选项C错误，选项D正确；
故选D。
【分析】掌握凸透镜成像规律。
15.【答案】 A
【解析】根据凸透镜成像的情况可知，像距越大，物体在凸透镜中成的像就越大，因此可以通过像距的大小来确定像的大小；
在上面的四种情况中，甲的镜头到胶片的距离最大，即像距最大，所以这种情况下底片上人的像最大；
故选A。
【解答】
【分析】根据镜头的位置的变化可以确定像距的变化，结合凸透镜成像规律中物远像近像变小，物近像远像变大即可确定底片上人的像最大的是哪种情况。
二、填空题
16.【答案】 倒；右；右；55～60 cm(不包括两端)
【解析】【分析】（1）凸透镜成的实像都是倒立的，都能成在光屏上，但是分大小，且与物体在凸透镜的异侧；
（2）在凸透镜成实像时，根据“物近像远大，物远像近小”的规律分析像的变化；
（3）根据凸透镜成缩小实像和放大实像的规律分析即可。
【解答】（1）用焦距为5 cm的凸透镜进行实验操作，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像，此时物距u＞2f；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距f＜u＜2f，成倒立、放大的实像。由此可知，两次所成的像都是倒立的实像；
（2）凸透镜位于B点右侧；凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大可知，上述过程中物距减小，像距变大，即光屏是向右侧移动的。
（3）蜡烛放在A处时，根据u＞2f，成倒立、缩小的实像可知，此时透镜应在50 cm右边。保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则物距f＜u＜2f，此时透镜应在55～60 cm的刻度范围内。综上分析可知，用刻度表示透镜在光具座上的位置为55～60 cm(不包括两端)。
17.【答案】 （1）0.5cm
（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
【解析】【分析】凸透镜成像的规律：当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间；当物体在焦距与2倍焦距之间时，物体成的像为倒立、放大的实像，物体的像在2倍焦距之外；当物距等于2倍焦距时，像物等大，且到透镜的距离相等；物体到透镜的距离小于焦距时 , 光屏上不会出现物体的像 , 但从物体的异侧通过透镜可以看到一个正立、放大的虚像；物体离透镜越远，光屏上的像离透镜越近。成实像时，物距越大，像距越小，像越小；物距越小，像距越大，像越大。
【解答】（1）手机照相机的镜头相当于凸透镜，由凸透镜成像的规律可知，当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间，物距越大，像距越小，像距越接近焦距，所以，手机镜头的焦距大约为0.5cm ;
（2）手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小，所以，手机拍摄远近不同的物体不需要“调焦”。
故答案为：（1）0.5cm；（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
18.【答案】 （1）使像能够成在光屏的中央
（2）缩小
（3）凹
【解析】【分析】（1）如果蜡烛火焰、凸透镜和光屏的中心不在同一高度，那么像可能成在光屏的一侧，甚至不能成在光屏上；
（2）在凸透镜成实像时，如果像距大于物距，那么像是放大的；如果像距小于物距，那么像是缩小的；
（3）近视眼成像在视网膜前面，用凹透镜矫正。
【解答】（1）实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是使像能够成在光屏的中央。
（2）当蜡烛、凸透镜和光屏的相对位置如图所示时，光屏上出现清晰的像，由于此时像距小于物距，所以像是倒立、缩小的实像。
（3）在(2)的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置凹透镜，才可能在光屏上得到清晰的像，这其实就是“近视眼”的矫正原理。
19.【答案】 （1）凸透
（2）感受器
（3）短（或“近”、“小”）
【解析】【分析】凸透镜是根据光的折射原理制成的。凸透镜是中央较厚，边缘较薄的透镜。反射弧是指执行反射活动的特定神经结构。从外周感受器接受信息，经传入神经，将信息传到神经中枢，再由传出神经将反应的信息返回到外周效应器。实质上是神经元之间的特殊联络结构。
【解答】（1）眼球相当于是可调节凹凸程度的凸透镜；
（2）人工视网膜接收到画面，产生的刺激向上传递，因此人工视网膜相当于接受刺激的感受器；
（3）向远处眺望时，相当于物距增大，所以为了依然能够接收到实像，相距要变小，即 镜头与CCD之间的距离变小；
故答案为：（1）凸透；（2）感受器；（3） 短（或“近”、“小”）。
三、实验探究题
20.【答案】 （1）晶状体
（2）0.5
【解析】【分析】（1）远视眼成像在视网膜后面，为了使光线会聚，成像前移到视网膜上，必须在眼睛前面放上合适的凸透镜进行矫正；人眼就是一架照相机，而其中的晶状体和角膜相当于凸透镜，视网膜相当于光屏；
（2）将第1组和第5组数据进行比较，找到放大倍数和物镜焦距之间的关系，然后据此关系利用第2组物镜的焦距计算x的值即可。
【解答】（1）远视眼镜应该放在眼睛前面，所以凸透镜1相当于远视眼镜，而透镜2相当于眼睛中的晶状体；
（3）由表中1、3或2、4两次实验知，当物镜的焦距相同、两镜之间距离相同时，目镜的焦距变成
变成原来的倍，放大倍数变成2倍，即放大倍数与目镜焦距的倒数成正比；
由表中1、5两次可知，两镜之间距离相同、目镜的焦距相同时，物距的焦距变成原来的倍， 放大倍数变成4倍，即放大倍数与物镜焦距的倒数成正比；
所以由2、6两次实验知，两镜之间距离相同、目镜的焦距相同时，放大倍数变成4倍，那么物镜的焦距应该是2中的 ， 即x=。
?
21.【答案】 （1）点燃
（2）投影仪
（3）B
（4）B
【解析】【分析】（1）在实验前，应该调整蜡烛火焰、光盘和凸透镜三者的中心在同一高度；
（2）首先确定物距和焦距的数量关系，然后判断成像的特点，最后确定应用；
（3）当凸透镜成缩小的实像时，物距u>2f，像距f （4）凸透镜成倒立的实像，是指像的上下和左右都颠倒。
【解答】（1）调整器材高度时，应点燃蜡烛。
（2）根据甲图可知，此时物距u=50cm-25cm=15cm。因为焦距为10cm，所以f （3）将蜡烛移动至20cm刻度处时，此时物距u=50cm-20cm=30cm，那么u>2f，此时成倒立、缩小的实像，像距f （4）将“F”光源放在30cm刻度处时，物距u=50cm-30cm=20cm=2f，因此在光屏上成倒立等大的实像，故选B。
22.【答案】 （1）60~70
（2）投影仪；A
【解析】【分析】（1）当u>2f时，像距f （2）照相机成倒立、缩小的实像；投影仪成倒立、放大的实像；放大镜成正立、放大的虚像。物体通过凸透镜所成的实像是倒立的。
【解答】（1）根据图1可知，此时物距u=50cm-20cm=30cm>20cm，即u>2f，所以成倒立、缩小的实像，此时像距f （2） 当把蜡烛移到35cm刻度处时，移动光屏可得到一个倒立放大的实像。照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像规律相同的是投影仪。
? ? ?物体通过凸透镜所成的实像是倒立的，即上下左右都颠倒，因为表盘上的分针在右下角，所以像中的分针应该在左上角；因为时针在右上角，所以像中的时针应该在右下角，故选A。
23.【答案】 （1）上
（2）右；放大
（3）虚；眼睛从右侧向左侧观察
（4）C
【解析】【分析】（1）在凸透镜成像的实验中，如果成的是实像，那么肯定是倒立的，含义包括：①形状上的上下左右颠倒；②移动方向上是相反的；
（2）当f （3）当u （4）遮住凸透镜的一部分，只是减小了成像的亮度，对成像的完整性没有任何影响，根据物体的位置确定成像的特点，然后进行选择即可。
【解答】（1）光屏上像的位置偏高，为使像成在光屏的中央，像需要向下移动，根据凸透镜成实像的特点可知，蜡烛的移动方向与像相反，即向上移动；
（2）A点在凸透镜的一倍焦距和二倍焦距之间，成的是倒立、放大的实像；因为蜡烛靠近凸透镜，即物距减小，根据“物近像远大”可知，像距应该增大，即光屏向右移动；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的虚像，要想看到这个像，小芳观察的方法应是眼睛从右侧向左侧观察。
（4）光源“F”在光屏上成放大、倒立的实像，故选C。
四、解答题
24.【答案】 解：如答图所示。
【解析】【分析】根据凸透镜、凹透镜的三条特殊光线完成作图。
【解答】（1）与主光轴平行的光线，经过凸透镜后通过另一侧的焦点；
（2）射向另一侧虚焦点的光线，经过凹透镜后，与主轴平行，作图如下：

25.【答案】 解：如答图所示。
【解析】【分析】根据光的反射定律和凹透镜的三条特殊光线完成作图。
【解答】（1）首先通过镜面上的入射点作垂直于镜面的法线，然后根据“反射角等于入射角”在法线的上面做出对应的入射光线；
（2）射向凹透镜另一侧虚焦点的光线，经过凹透镜后与主光轴平行，作图如下：

根据图片可知，反射光线与镜面的夹角为60°，那么反射角：90°-60°=30°。根据反射角等于入射角可知，入射角等于30°。
26.【答案】 解：如答图所示。
【解析】【分析】根据凸透镜和凹透镜的三条特殊光线的规律完成作图。
【解答】（1）与主光轴平行的光线，经过凹透镜L1后，折射光线的反向延长线经过入射光线侧的虚焦点；这条折射光线经过凸透镜L2后，会向主光轴方向偏折，但是不会经过焦点F2；
（2）射向另一侧虚焦点的光线，经过凹透镜L1后，折射光线与主光轴平行；这条折射光线经过凸透镜L2后，会向主光轴方向偏折，且经过焦点F2 ， 如下图所示：

?
27.【答案】 A．凸透镜的焦距和材料有关；B．平行光源；分别由玻璃、水晶、塑料制成三只大小、形状完全相同的凸透镜；光屏；光具座；刻度尺；C．主要的步骤：(1)把平行光源、玻璃凸透镜、光屏依次放在光具座上，调整它们的中心在同一高度．让平行光源垂直照射玻璃凸透镜，前后移动光屏，在光屏上出现最亮最小的点，用刻度尺量得光心到焦点的距离f1；(2)用水晶凸透镜替代玻璃凸透镜重复上面的实验记录f2；(3)用塑料凸透镜替代水晶凸透镜重复上面的实验记录f3；D．实验表格：
材料 玻璃f1 水晶f2 塑料f3
焦距f/cm


E．结论：①如果f1=f2=f3 ， 说明凸透镜的焦距和材料无关；②如果f1≠f2≠f3 ， 说明凸透镜的焦距和材料有关。
【解析】【解答】(1)提出问题：凸透镜的焦距是否和材料有关；(2)猜想：凸透镜的焦距是否和材料有(或无)关；猜想是任意的，只要有猜想依据就可以；(3)设计实验：分别测量三只大小、形状完全相同，分别由玻璃、水晶、塑料制成的凸透镜的焦距，进行比较;(4)实验器材：平行光源制造平行光；分别由玻璃、水晶、塑料制成三只大小、形状完全相同的凸透镜；用光屏呈接焦点；光具座；刻度尺测量焦距；(5)设计实验表格：记录三个不同材料有一行，凸透镜的焦距f1、f2、f3 ， 有一行；如表：
材料 玻璃f1 水晶f2 塑料f3
焦距f/cm ? ? ?
实验步骤：①把平行光源、玻璃凸透镜、光屏依次放在光具座上，调整它们的中心在同一高度．让平行光源垂直照射玻璃凸透镜，前后移动光屏，在光屏上出现最亮最小的点，用刻度尺量得光心到焦点的距离f1；
②用水晶凸透镜替代玻璃凸透镜重复上面的实验记录f2；
③用塑料凸透镜替代水晶凸透镜重复上面的实验记录f3；(7)分析结论：①如果f1=f2=f3 ， 说明凸透镜的焦距和材料无关．②如果f1≠f2≠f3 ， 说明凸透镜的焦距和材料有关；(8)交流评估。
【分析】会设计实验。
28.【答案】 解：由于凹透镜成缩小的像，戴上眼镜后，看起来地面与眼睛间的距离缩小，所以地面看起来变高了。
【解析】【分析】根据凹透镜成像的特点分析。
【解答】由于凹透镜成缩小的像，戴上眼镜后，看起来地面与眼睛间的距离缩小，所以地面看起来变高了。
