15.1.1电阻—沪科版九年级物理全一册课件（24张PPT）

第一课时： 电阻
15.1 电阻和变阻器
水流
水压
电压
电流
水受阻力？
电阻
电阻：导体对电流的阻碍作用
1.不同导体的电阻一般＿＿＿＿＿
2. 导体对电流的阻碍作用越大，其电阻越_______，
则在电压相同时，电路中的电流越________。
　导体对电流的阻碍作用越小，其电阻越______，
则在电压相同时，电路中的电流越_______。
大
小
大
小
不同
5.单位换算
1M Ω=__＿＿___Ω
1K Ω= Ω
4.2M Ω=___________Ω，
1.8 KΩ = ______＿＿Ω ，
3.导体的电阻用字母＿＿＿＿＿来表示。
国际制单位：＿＿＿，简称欧，符号为＿＿＿。
4.单位换算关系
1K Ω=1000Ω 1M Ω=1000kΩ
4、常见的电阻在电路图中的符号：____________.
1.8 x103
4.2 x106
106
103
R
欧姆
Ω
作用：用来调节电路中的电流和电压。
3．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
三、探究影响电阻大小的因素
现象3. 导线的材料有的是铜，有的是铝，还有的用银，却从不用铁。
现象1.不同导线的粗细不同
2.与长度有关
1.与横截面积有关
3.与材料有关
现象2. 1879年，爱迪生发明了白炽灯，他当时所面临的问题首先是，一个照明灯如果和发电站的距离超过1公里，就无法得到足够的电流发出强光。
镍铬 B
镍铬 C
镍铬 D
锰铜 A
三、探究电阻的影响因素
现象1
与横截面积有关
现象2
与长度有关
现象3
与材料有关
用控制变量法
序号
A
B
C
D
材料
锰铜
镍铬
镍铬
镍铬
长度/米
0.5
0.5
1
0.5
横截面积平方毫米
1
1
1
2

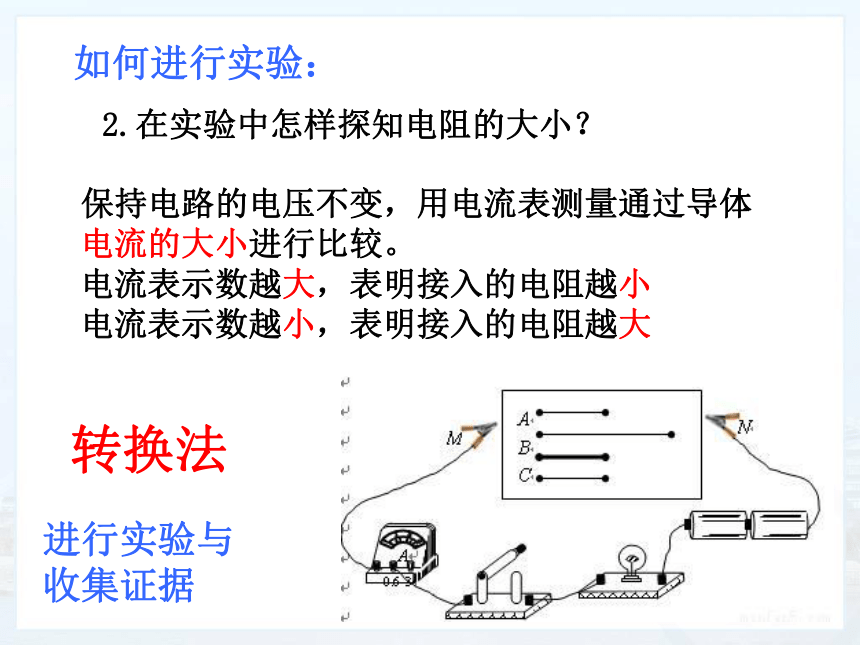

如何进行实验：
2.在实验中怎样探知电阻的大小？
保持电路的电压不变，用电流表测量通过导体电流的大小进行比较。
电流表示数越大，表明接入的电阻越小
电流表示数越小，表明接入的电阻越大
进行实验与收集证据
转换法
演示实验1 ：探究电阻与导体横截面积的关系
结论：导体电阻的大小与横截面积＿＿＿＿；在其他条件相同时，导体的横截面积越大，电阻＿＿＿＿；
有关
越小
演示实验2 ：探究电阻大小与导体长度的关系：
结论：导体电阻的大小与导体的长度＿＿＿＿，在其他条件相同时，导体的长度越大，其电阻值 ＿＿＿。
有关
越大
结论：导体电阻的大小与电阻还与导体的材料＿＿＿,
演示实验3 ：探究电阻大小与导体材料的关系：
有关
影响电阻大小的因素:
结论1：导体电阻的大小与横截面积＿＿＿＿；在其他条件相同时，导体的横截面积越大，电阻＿＿＿＿；
有关
越小
结论2：导体电阻的大小与导体的长度＿＿＿＿，在其他条件相同时，导体的长度越大，其电阻值 ＿＿＿。
有关
越大
结论3：导体电阻的大小与电阻还与导体的材料＿＿＿,
有关
例：在探究影响导体电阻大小的因素时，实验室提供了4根导体，其信息如下表所示：
（1）按照如图所示的电路进行探究，在M、N之间分别接上不同的导体，则通过观察______________?来比较导体电阻的大小。
（2）选择编号为A和C两个导体进行实验，发现IA ＜IC，这说明导体的材料、长度相同时，横截面积越大电阻___________。
（3）为了验证电阻大小与长度的关系，应选用编号_________两根导体分别进行实验。
（4）分别将编号为A和D的两个导体接入电路，电流表示数分别为IA和ID，则其大小关系为IA______ID。
电流表示数
越小
A、B
<
2、空调电源线为什么比台灯电源线粗？
分组讨论2：
　　　在相同条件下，导体的横截面积越大，电阻越小。
在其他条件相同的情况下，电阻越＿＿＿（大；小）的材料导电性能越强，称为导体；反之，电阻越＿＿＿（大；小） ，导电性能越弱，称为绝缘体。
从电阻的角度认识导体与绝缘体
导线与＿＿＿＿表，它们的电阻很小，我们认为是零。
断路与＿＿＿＿表，它们的电阻很大，是无穷大。
大
电流
小
电压
结论：对于一般金属导体而言，金属导体的温度越高，电阻＿＿＿＿＿＿＿。
例、如图实验装置，闭合电路中的开关，看到的现象 ；
点燃酒精灯后，再加热一段时间后，你会发现 。
灯丝
A
加热
越大
电流表指针偏转
电流表示数减小
演示实验4：探究电阻大小与导体温度的关系：
　　取导线长度为1m、横截面积为1mm2的不同材料的导线，在20℃时的电阻值。
材料
电阻R/Ω
银
0.016
铜
0.017
铝
0.027
铁
0.096
镍铬合金
1.09～1.12
电木
104～108
橡胶
107～108　　　　
思考：1、常用的导线通常用铜或铝作，铁也是导体，又多又便宜，为什么不用铁来作导线呢？
在相同条件下，铜或铝的电阻小，铁的电阻大。
分组讨论1：
　　1．电阻：表示导体对电流阻碍作用大小的物理量。用字母R表示。
　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。与电压和电流无关。
　　2．电阻的单位是欧姆，简称欧，符号Ω。
课堂小结：
1.一段导体当它两端的电压从3V变到6V时它的电阻＿＿＿＿；当它两端的电压变为零时它的电阻＿＿＿＿。 （填“不变”，“变大”或“变小”）
不变
不变
2.一段导体被均匀拉长后，它的电阻将 ，这是因为 变大且 ＿＿＿ 变小的原故。
变大
长度
横截面积
当堂测试1：（每空4分，共20分）
变大
变小
3、一段粗细均匀的镍铬合金丝串联入电路中，得到电流大小为 I，现将该镍铬合金丝对折起来，连入电路，该合金丝电阻将 ，电流将 。 （填“变大”、“变小”或“不变”）
电阻变小的原因是：导体的＿＿＿＿＿＿变大而＿＿＿＿＿＿＿变小。
当堂测试2：（每空5分，共20分）
长度
横截面积
小明想做“探究影响电阻大小的因素”的实验，只找到了一根粗细均匀较长的电阻丝，而需要的其他器材都能找到，则他不能探究的是电阻的大小与（　　　）有关。
A　长度　　　　　　B　横截面积
C　材料　　　　　　D　温度
C
当堂测试3：（共20分）
当堂测试4：（共20分）
2.白炽灯的灯丝断了，重新搭接上后仍可使用.则与灯丝未断前相比( )双选
A 电阻变小 B电阻变大
C灯光要暗些 D灯光要亮些
1.（河南）白炽灯长期使用后，钨丝会变细。变细后的钨丝与原来相比（ ）
A.熔点变低 B.电阻变小
C.比热容变大 D.电阻变大
D
AD
用同种材料制成两段长度相等，横截面积不同的圆柱形导体，AB比BC的横截面积小，如图所示，将它们串联在电路中，对于他们的电流与电阻，下列正确的是（　　）
　 A．IAB＞IBC B．IAB＜IBC
C．RAB＞RBC D．RAB＜RBC
C
当堂测试5：（共20分）
