15.1.2滑动变阻器—沪科版九年级物理全一册课件（28张PPT）

(共28张PPT)
电阻和变阻器
第二课时：变阻器
九年级物理（沪科版）第十五章第一节：
复习与引入
与材料、长度、横截面积和温度有关。
与电压和电流无关
决定导体电阻大小的因素有哪些？
如何实现电路的调节？

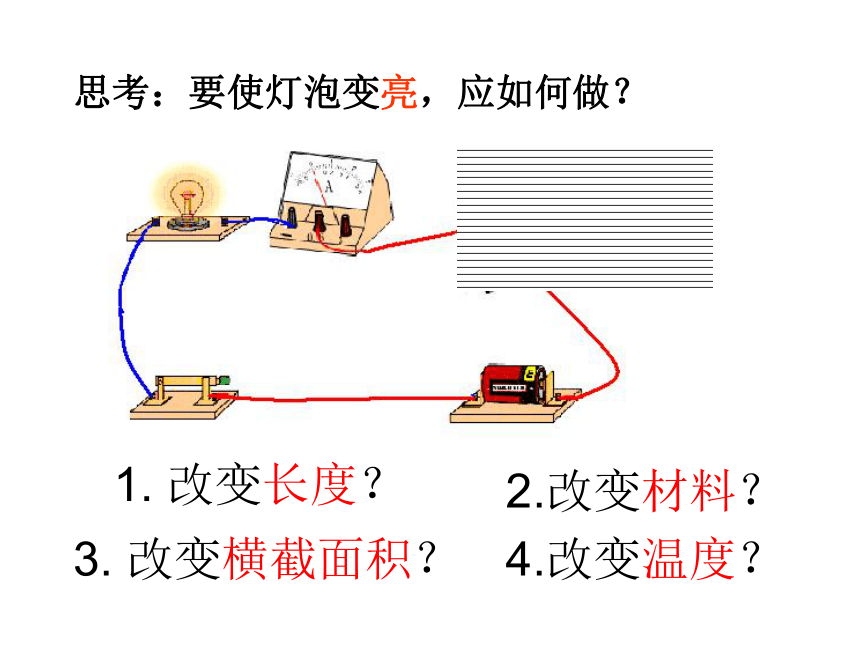

思考：要使灯泡变亮，应如何做？
4.改变温度？
2.改变材料？
3. 改变横截面积？
1. 改变长度？
　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
　　你认为灯泡的亮度为什么会这样变化？
铅笔芯
想想做做
1、滑动变阻器的原理
利用改变接入电路中电阻丝的长度来改变接入电路的电阻，从而改变电路中电流的大小。
一、滑动变阻器
A
B
P
结构
3、滑动变阻器的铭牌
滑动变阻器铭牌上标着“200Ω 1.5A”是什么意思？
其中的“200Ω”表示:_______________
_____________, “1.5A”表示:____________
______________。
允许通过的最大的电流是1.5A
它的最大电阻是200Ω

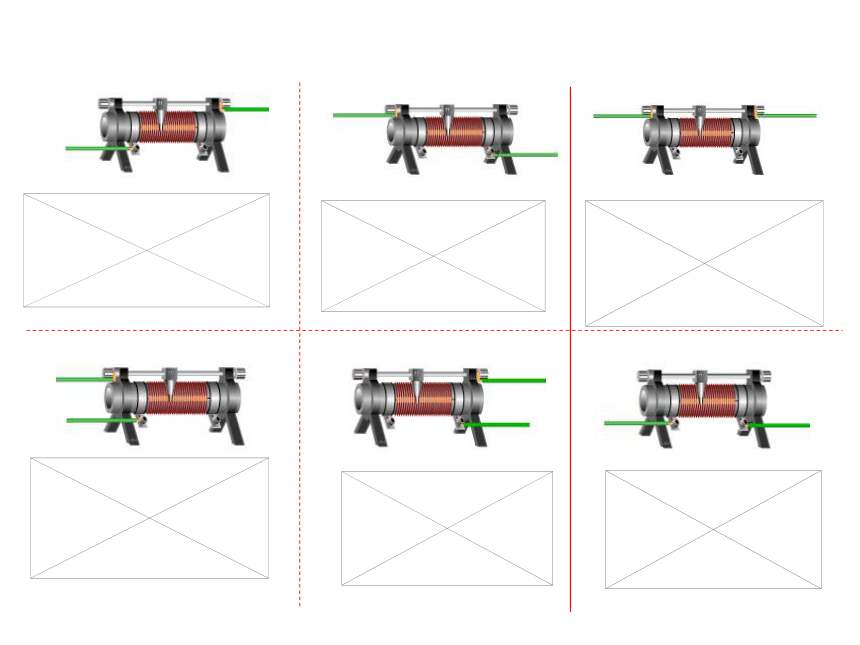

A
B
C
D
P
A
B
C
D
P
结论：有效连接方法连接原则：一上一下，关键在下
A
B
C
D
P
A
B
C
D
P
＝
＝
实验1：将滑动变阻器的A、C两个接线柱连入电路，有电流流过的电阻线是____段，当滑片P向左端移动时，接入电路的电阻线变___，电路的电阻变___，电路中的电流变___，灯变___.
AP
短
小
大
亮
实验2：将滑动变阻器的B、C两个接线柱连入电路，有电流流过的电阻线是___段，当滑片P向右端移动时，接入电路的电阻线变___，电路的电阻___，电路中的电流变____，灯变_____。
BP
短
小
大
亮
①串联在被控制的电路中
②接线：“一上一下”
③滑片与下端接线之间电阻连入电路
④闭合开关前滑片应位于电阻最大的位置。（保护电路）
2、滑动变阻器的使用：
二、旋盘式电阻箱
×1000
×100
×1
×10
各旋钮“△”所对数乘以倍率之和。四个旋盘的电阻箱调节旋盘可得到0~9999Ω之间的整数阻值。六个旋盘的电阻箱通过调节旋盘可得到0~99999.9Ω之间的阻值。
认识一下
原理:铜塞短接
滑动变阻器与电阻箱的区别
滑动变阻器 电阻箱
不同点1 逐渐改变电阻 跳跃式改变电阻
不同点2 不能读出电阻值 能读出电阻值
如图所示是旋盘式电阻箱和插孔式电阻箱的示意图，
则图甲中电阻箱的示数为 ________ Ω，图乙中电阻箱的示数为________Ω．
427
3
电位器
四、变阻器的应用
电位器
变阻器的应用—油量表
　　 连接滑动变阻器
　　
　　连通电路前应将滑片放到什么位置上？
想一想
（3）实验：用滑动变阻器改变小灯泡的亮度
巩固练习
1.滑动变阻器是通过改变接入电路中的____________来改变电阻的元件。
电阻丝的长度
2．A、C两点已接入电路，A接电源正极，则电流从___经___到___，如果滑动片向右移动，则电流通过电阻线的长度将_____，变阻器接入电路的电阻将_______，流过电路的电流将_____。
A
B
C
D
P
D
P
C
变长
A
变大
变小
4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 （ ）
A、电阻最小值是20Ω，允许通过的最大电流是1A
B、电阻最小值是20Ω，允许通过的最小电流是1A
C、电阻最大值是20Ω，允许通过的最小电流是1A
D、电阻变化范围是0~20Ω，允许通过的最大电流是1A
D
6.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：（ ）
B、D
A
B
C
D
P
A
B
C
D
P
A
B
C
D
P
A
B
C
D
P
A
B
C
D
10.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：（ ）
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
A
P
B
8.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A、甲和乙 B、丙和丁 C、甲和丙 D、甲和丁
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
11.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。
0.6
A
3
－
L
A
B
C
D
P
S
2．如下图所示，请在图中用笔画线代替导线将电路元件连接起来，要求：L1和L2并联，用滑动变阻器控制灯L1的亮度，且滑片P向右滑动时．灯泡变亮．
