14.2让电灯发光—沪科版九年级物理全一册课件（33张PPT）

第14章 了解电路
第二节
?、电路的组成
⒈用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。
⒉电路的基本组成
电 源
用电器
开 关
导 线
■电源：
提供电能的装置
蓄电池
发电机
干电池
太阳能电池板
氧化银电池
锂电池
电饭煲
电风扇
洗衣机
电视机
电脑
收音机
■用电器：用电工作的设备，把电能转化为其他形式的能。
★开关：
控制电路的通断
?常见的开关有：
?导线
把电路元件连接起来，是电流通过的路径.
铜芯导线 铝芯导线
一、电流方向
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
①金属导体中：正电荷不会移动
电流方向 A B
定向移动 自由电子（负 ）
电子移动方向 B A
⑵.物理学上规定，正电荷定向移动的方向为电流的方向，负电荷定向移动方向与电流方向相反。
如图所示：验电器A带正电荷，B带负电荷。将它们连接起来：则
正电荷方向：A B
负电荷方向：B A
电流方向1

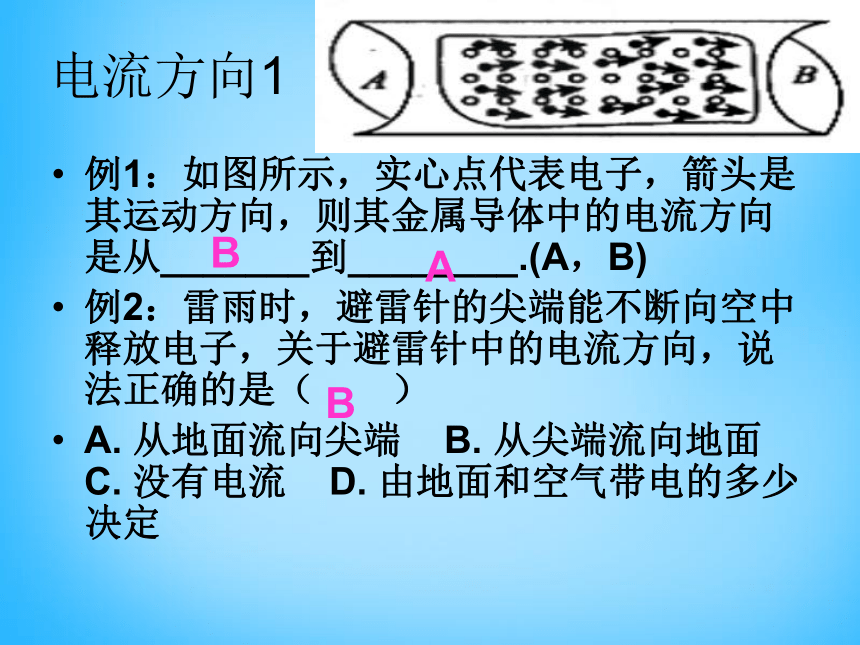

例1：如图所示，实心点代表电子，箭头是其运动方向，则其金属导体中的电流方向是从_______到________.(A，B)
例2：雷雨时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，说法正确的是（　　）
A.?从地面流向尖端 B.?从尖端流向地面 C.?没有电流 D.?由地面和空气带电的多少决定
B
A
B
电流方向2
例3：（广西）如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A.?电流方向由A到B
B.?电流方向由B到A
C.?有电流但方向无法确定
D.?始终无电流
B
例4（威海）如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（　　）
A.?电流方向是从乙到甲，自由电子运动方向是从乙到甲
B.?电流方向是从甲到乙，自由电子运动方向是从乙到甲
C.?电流方向是从甲到乙，自由电子运动方向是从甲到乙
D.?电流方向是从乙到甲，自由电子运动方向是从甲到乙
16.如图所示，从显像管尾部的阴极发射出来的电子，高速撞到荧光屏上，使荧光屏发光。则该电子束的电流方向是从 ＿＿＿ 流向 .
D
荧光屏
尾部
⑷.按照这个规定：
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极经用电器流向负极。
⑸电路中产生持续电流的条件
①、有电源
②、电路是闭合回路
5.电路的三种状态
⑴.通路
处处连通的电路，用电器可正常工作
在某处断开的电路，用电器不能工作
⑵.开路
5、电路的三种状态
3、【天津市】一本用电常识书中列出了白炽灯的常见故障与检修方法，如表l所述，造成此“灯泡不亮"故障的共同原因是电路中出现了【 】
A．短路 B．通路 C．断路 D．支路
C
跟踪训练
⑶.短路:
5.电路的三种状态
用导线直接将电器两端连接
电源短路：烧毁电源，引起火灾。
用电器短路：用电器无电流，不工作。
用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡正常发光的是：( )
D
A
B
C
D
5．某同学参加物理兴趣小组活动，连成了
如图所示电路，那么当S1、S2都闭合时，发光
灯泡是_________；当S1断开、S2闭合时，发
光灯泡是_________。
L2
L1和L2
大多数电器的电路都非常复杂，如何清晰地表示它们的连接关系呢？
电路图
用规定的符号画出表示电路连接情况的图就是电路图。
你能很快画出下图吗？
2、常用的电路元件符号
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
怎样画电路图
2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？
怎样画电路图
3、元件不要画在拐角处。
这样正确吗？
怎样画电路图
4、按顺序从正极依次画到负极，或从负极依次画到正极。
（1）使用统一符号，尽量避免交叉
（2）整体呈长方形，美观直观，简洁规范
（3）连线横平竖直，导线不分长短；
（4）元件布局合理；不在拐角处和交叉处。
（5）元件与符号位置对应，不乱调动位置。
电路图要求
画电路图
L2
S
L1
L2
+
L1
S
S
L2
L1
画法1
画法2
画法1：按照一定的顺序。
画法2：先将电路想像处理成长方形，然后将元件 换成符号。
分
合
S1
S2
L1
L2
S1
S2
L1
L2
分
合
并联电路图几种画法
下面电路图正确的是（ ）
C
D
B
A
C
限时检测3： （20分）
2用电路的三种状态填空：
⑴当开关S1和S2都断开时，电路处于___________状态。
⑵当开关S1断开S2闭合时，电路处于___________状态。
⑶当开关S1和S2都闭合时，电路处于___________状态。则灯泡的发光情况是__________。
开路
通路
短路
L2发光，L1不发光
L1
L2
实
物
图
电
路
图
限时检测5（20分）
L2
L1
4、如下图所示，四个电路图中与右边实物图对应的是 ( )
S
A
S
B
S
C
S
D
图3
C
