电流电压基本电路练习
一．选择题（共18小题）
1．如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应（　　）
A．S1、S2都断开
B．只闭合S2
C．S1、S2都闭合
D．只闭合S1
2．某智能门禁系统有两种识别方式：人脸识别（S1）、密码识别（S2），只要其中一种方式识别成功，则相应开关闭合，门禁系统的电动机启动，下列电路设计符合要求的是（　　）
A．
B．
C．
D．
3．如图所示，不透明的盒上有两只灯泡，由一个开关控制。闭合开关两灯都亮，断开开关两灯都灭，拧下其中一个灯泡，另一灯仍亮。下列电路图符合要求的是（　　）
A．
B．
C．
D．
4．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．教室里的日光灯与控制它的开关是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的

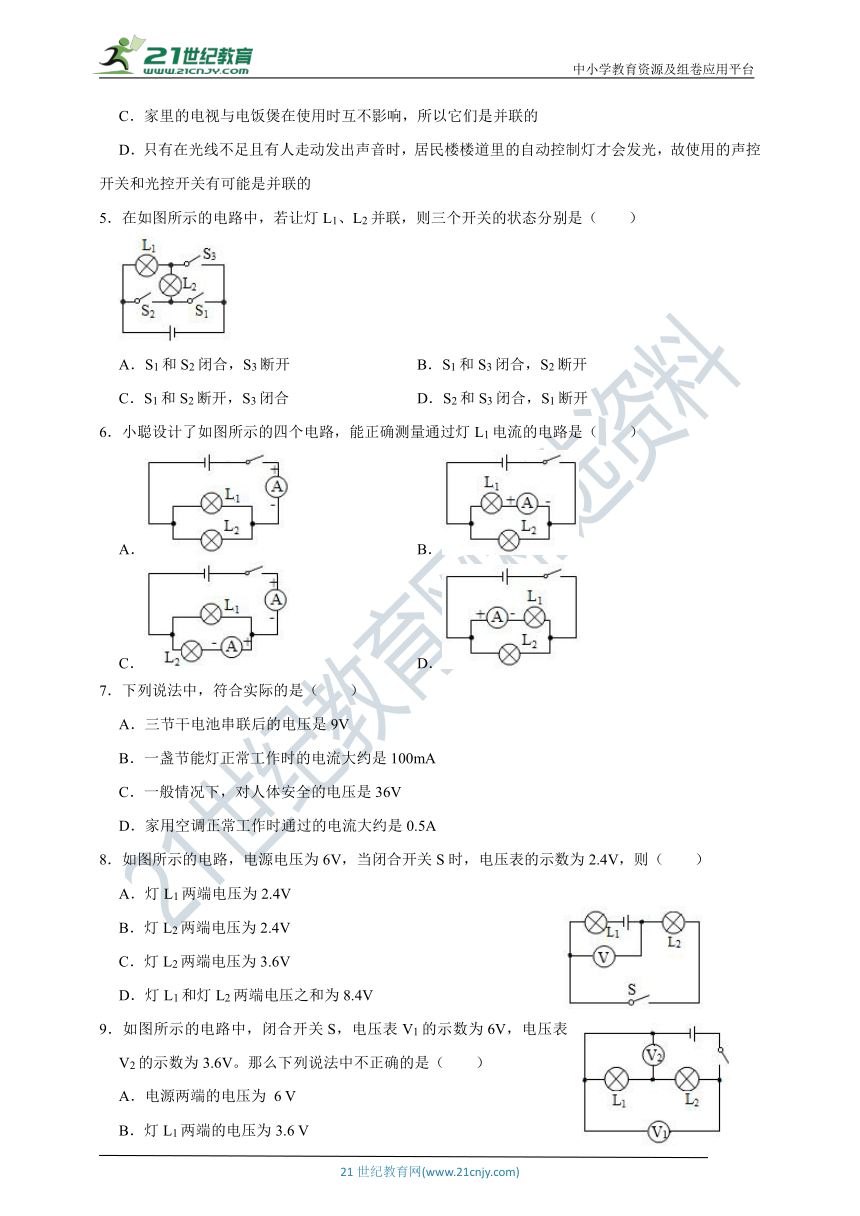

5．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（　　）
A．S1和S2闭合，S3断开
B．S1和S3闭合，S2断开
C．S1和S2断开，S3闭合
D．S2和S3闭合，S1断开
6．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
7．下列说法中，符合实际的是（　　）
A．三节干电池串联后的电压是9V
B．一盏节能灯正常工作时的电流大约是100mA
C．一般情况下，对人体安全的电压是36V
D．家用空调正常工作时通过的电流大约是0.5A
8．如图所示的电路，电源电压为6V，当闭合开关S时，电压表的示数为2.4V，则（　　）
A．灯L1两端电压为2.4V
B．灯L2两端电压为2.4V
C．灯L2两端电压为3.6V
D．灯L1和灯L2两端电压之和为8.4V
9．如图所示的电路中，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.6V。那么下列说法中不正确的是（　　）
A．电源两端的电压为
6
V
B．灯L1两端的电压为3.6
V
C．将电压表都换成电流表，再闭合开关S，则灯L1与
L2并联
D．将电压表V2换成电流表，再闭合开关S，则灯L1不亮，灯L2亮

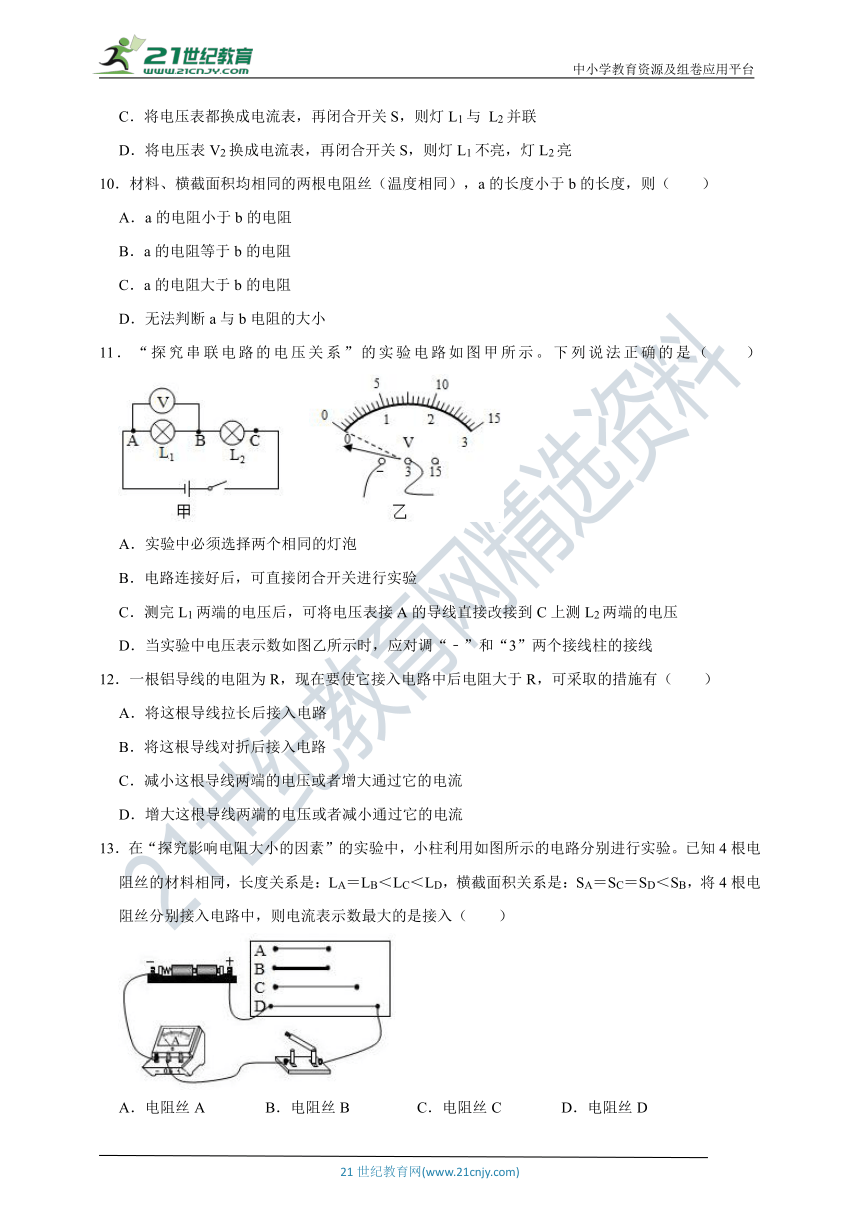

10．材料、横截面积均相同的两根电阻丝（温度相同），a的长度小于b的长度，则（　　）
A．a的电阻小于b的电阻
B．a的电阻等于b的电阻
C．a的电阻大于b的电阻
D．无法判断a与b电阻的大小
11．“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（　　）
A．实验中必须选择两个相同的灯泡
B．电路连接好后，可直接闭合开关进行实验
C．测完L1两端的电压后，可将电压表接A的导线直接改接到C上测L2两端的电压
D．当实验中电压表示数如图乙所示时，应对调“﹣”和“3”两个接线柱的接线
12．一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（　　）
A．将这根导线拉长后接入电路
B．将这根导线对折后接入电路
C．减小这根导线两端的电压或者增大通过它的电流
D．增大这根导线两端的电压或者减小通过它的电流
13．在“探究影响电阻大小的因素”的实验中，小柱利用如图所示的电路分别进行实验。已知4根电阻丝的材料相同，长度关系是：LA＝LB＜LC＜LD，横截面积关系是：SA＝SC＝SD＜SB，将4根电阻丝分别接入电路中，则电流表示数最大的是接入（　　）
A．电阻丝A
B．电阻丝B
C．电阻丝C
D．电阻丝D

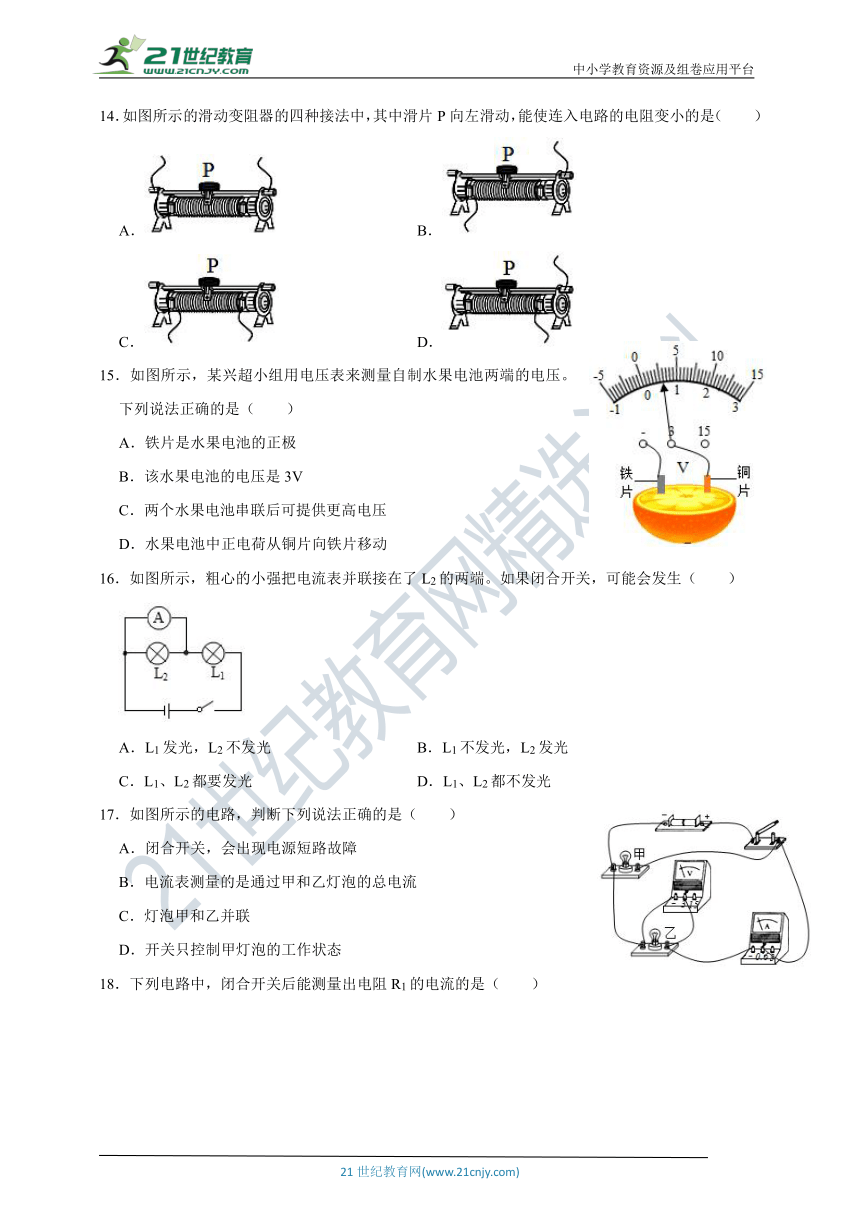

14．如图所示的滑动变阻器的四种接法中，其中滑片P向左滑动，能使连入电路的电阻变小的是（　　）
A．
B．
C．
D．
15．如图所示，某兴超小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
16．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（　　）
A．L1发光，L2不发光
B．L1不发光，L2发光
C．L1、L2都要发光
D．L1、L2都不发光
17．如图所示的电路，判断下列说法正确的是（　　）
A．闭合开关，会出现电源短路故障
B．电流表测量的是通过甲和乙灯泡的总电流
C．灯泡甲和乙并联
D．开关只控制甲灯泡的工作状态

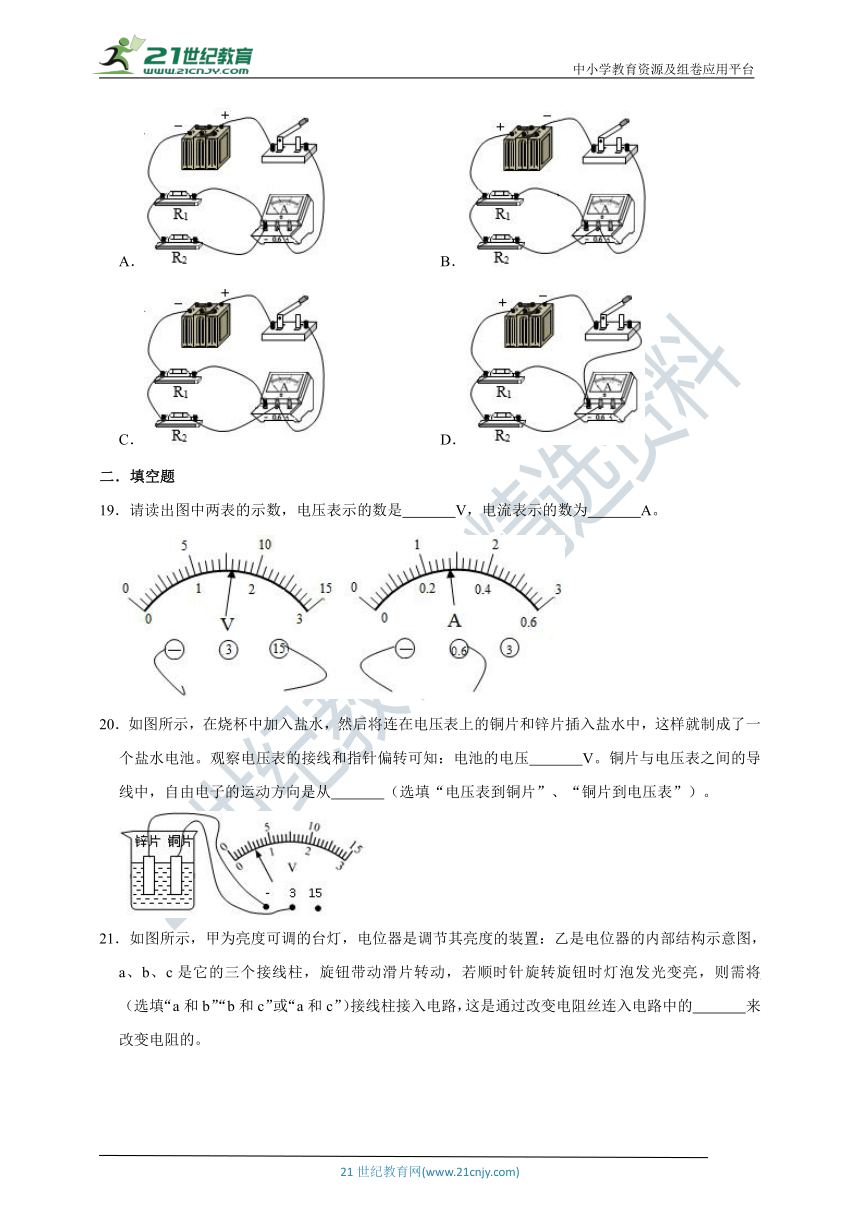

18．下列电路中，闭合开关后能测量出电阻R1的电流的是（　　）
A．
B．
C．
D．
二．填空题（共8小题）
19．请读出图中两表的示数，电压表示的数是　
　V，电流表示的数为　
　A。
20．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压　
　V。铜片与电压表之间的导线中，自由电子的运动方向是从　
　（选填“电压表到铜片”、“铜片到电压表”）。
21．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将　
　（选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的　
　来改变电阻的。
22．如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为　
　V；通过L1的电流　
　通过L2的电流。（选填“大于”、“小于“或“等于”）
23．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是　
　（选填“导体”或“绝缘体”），还能说明导体的电阻与　
　有关。
24．在如图所示的电路中，闭合开关后，两灯泡均能正常发光，a、b是电流表或电压表，则a为　
　表，b为　
　表。
25．一般照明电路的电压为　
　V，只有不高于　
　V的电压对人体是安全的。将8节干电池串联起来组成一个电池组，此电池组的总电压是　
　V，用这一电池组给3只相同的灯泡串联而成的电路供电。每只灯泡两端的电压为　
　V。
26．滑动变阻器是通过改变接入电路的电阻丝的　
　来改变接入电路的电阻值，从而改变电路中的电流。一个滑动变阻器的铭牌上标有“20Ω，1A”，其中“1A”表示　
　，该滑动变阻器阻值的变化范围是　
　Ω。
三．作图题（共4小题）
27．如图，《双手驾驶提醒装置》的电路元件示意图，驾驶员双手脱离方向盘时发出警报。R为保护电阻，当驾驶员坐在座椅上时开关S1闭合，离开座椅时开关S1断开；当手握方向盘正常驾驶时开关S2闭合，双手脱离方向盘时开关S2断开；当驾驶员坐在座椅上时，手握方向盘正常驾驶指示灯L不亮、电铃不响，双手脱离方向盘，指示灯L亮、电铃响（指示灯L与电铃并联）。请按上述要求，连接正确的电路图。
28．作图题：
请完成图中电路的连接，要求：两灯并联，开关控制整个电路。
29．现有规格相同的灯L1、L2、电池组、开关、两个电流表A1、A2等实物。
（1）请同学们利用这些器材在虚线框中设计出电路图，要求：
①开关控制整个电路，且L1、L2两灯并联；
②电流表A1测L1的电流，电流表A2测干路电流。
（2）连接实物图。
30．按要求设计电路图，并连接实物图，要求：电压表测滑动变阻器的电压，电流表测灯泡的电流（灯泡电流大约0.24A），能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮。
参考答案与试题解析
一．选择题（共18小题）
1．如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应（　　）
A．S1、S2都断开
B．只闭合S2
C．S1、S2都闭合
D．只闭合S1
【解答】解：据图可知，开关S1控制电动机，开关S2控制小灯泡，若只让电动机M工作，应只闭合S1。若开关均闭合时，电动机与小灯泡有两条电流路径，所以电动机和小灯泡并联，电动机M工作，灯泡也亮。
故选：D。
2．某智能门禁系统有两种识别方式：人脸识别（S1）、密码识别（S2），只要其中一种方式识别成功，则相应开关闭合，门禁系统的电动机启动，下列电路设计符合要求的是（　　）
A．
B．
C．
D．
【解答】解：
由题知，人脸识别（S1）、密码识别（S2），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上，故D符合题意。
故选：D。
3．如图所示，不透明的盒上有两只灯泡，由一个开关控制。闭合开关两灯都亮，断开开关两灯都灭，拧下其中一个灯泡，另一灯仍亮。下列电路图符合要求的是（　　）
A．
B．
C．
D．
【解答】解：
A、由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，故A符合题意；
B、由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，故B不符合题意；
C、由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯不亮，故C不符合题意；
D、由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，故D不符合题意。
故选：A。
4．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．教室里的日光灯与控制它的开关是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的
【解答】解：
A、教室里的日光灯之间都是并联的，控制灯的开关与灯是串联的，故A正确；
B、道路两旁的路灯，晚上同时亮，早上同时灭，但如果一盏灯坏掉，不会影响其它路灯，所以各灯是并联的，故B正确；
C、家里的电视与电饭煲，使用时互不影响，所以它们是并联的，故C正确；
D、楼道里的声控开关和光控开关只有同时闭合时，电路才会接通，所以两个开关与灯是串联的，故D错误。
故选：D。
5．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（　　）
A．S1和S2闭合，S3断开
B．S1和S3闭合，S2断开
C．S1和S2断开，S3闭合
D．S2和S3闭合，S1断开
【解答】解：在如图所示的电路中，若让灯L1、L2并联，则电流的路径应该有两条：电流从电源正极出来后分成两条支路，分别经过两个灯泡后回到电源的负极，所以开关的情况是：S1断开，S2和S3闭合。
故选：D。
6．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
【解答】解：
A、电流表在干路上测的是干路的电流，故A错误；
BD、电流表与L1串联，测的是L1的电流，但正负接线柱接反，故B错；
C、右边电流表串联在干路上，测量干路电流；下面电流表与L2串联，测的是通过L2的电流，正负接线柱连接都正确，通过L1的电流等于两电流表示数之差，故C正确。
故选：C。
7．下列说法中，符合实际的是（　　）
A．三节干电池串联后的电压是9V
B．一盏节能灯正常工作时的电流大约是100mA
C．一般情况下，对人体安全的电压是36V
D．家用空调正常工作时通过的电流大约是0.5A
【解答】解：
A、一节干电池的电压为1.5V，三只干电池串联后的电压是4.5V，故A不符合实际；
B、一盏节能灯正常工作时的电流大约是0.01A＝100mA，故B符合实际；
C、对人体的安全电压是不高于36V，故C不符合实际；
D、家用空调器的额定功率在1000W以上，故正常工作时，通过的电流大约为5A，故D不符合实际。
故选：B。
8．如图所示的电路，电源电压为6V，当闭合开关S时，电压表的示数为2.4V，则（　　）
A．灯L1两端电压为2.4V
B．灯L2两端电压为2.4V
C．灯L2两端电压为3.6V
D．灯L1和灯L2两端电压之和为8.4V
【解答】解：
ABC、由图可知，两灯泡串联，电压表测L2两端的电压，当闭合开关S时，电压表的示数为2.4V，即L2两端的电压U2＝2.4V，
已知电源电压为6V，由串联电路电压特点可知L1两端电压为：U1＝U﹣U2＝6V﹣2.4V＝3.6V，故A、C错误，B正确；
D、灯L1和灯L2两端电压之和为电源电压6V，故D错误；
故选：B。
9．如图所示的电路中，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.6V。那么下列说法中不正确的是（　　）
A．电源两端的电压为
6
V
B．灯L1两端的电压为3.6
V
C．将电压表都换成电流表，再闭合开关S，则灯L1与
L2并联
D．将电压表V2换成电流表，再闭合开关S，则灯L1不亮，灯L2亮
【解答】解：
AB、闭合开关S时，L1、L2串联，V1测电源的电压，V2测L1两端的电压；所以电源的电压U＝6V，L1两端电压U1＝3.6V；由串联电路的电压特点可得，L2两端电压U2＝U﹣U1＝6V﹣3.6V＝2.4V．故A正确，B错误；
C、电流表相当于导线，若将电压表V1都换成电流表，由图知，V1换成的电流表将电源短路，故C错误；
D、将电压表V2换成电流表时，电路为L2的简单电路，电流表测通过L2的电流，L1被短路；所以L2亮，L1不亮，故D正确。
故选：D。
10．材料、横截面积均相同的两根电阻丝（温度相同），a的长度小于b的长度，则（　　）
A．a的电阻小于b的电阻
B．a的电阻等于b的电阻
C．a的电阻大于b的电阻
D．无法判断a与b电阻的大小
【解答】解：
要比较电阻大小需要用到控制变量法，在导体材料、横截面积、温度一定时，导体的电阻大小与长度有关，长度越长，电阻越大；
因为补充
a、b两根电阻丝材料、横截面积、温度均相同，a的长度小于b的长度，所以a的电阻小于b的电阻，故A正确。
故选：A。
11．“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（　　）
A．实验中必须选择两个相同的灯泡
B．电路连接好后，可直接闭合开关进行实验
C．测完L1两端的电压后，可将电压表接A的导线直接改接到C上测L2两端的电压
D．当实验中电压表示数如图乙所示时，应对调“﹣”和“3”两个接线柱的接线
【解答】解：A、为得出普遍性的结论，实验中必须选择两个不相同的灯泡，A错误；
B、电路连接好后，经检查无误后再闭合开关进行实验，B错误；
C、已测量出L1的电压，则与B相连的为电压表的正接线柱，与A相连的为电压表的负接线柱，若将电压表接A的导线直接改接到C上测L2两端的电压，会导致电流从电压表的负接线柱流入，C错误；
D、当实验中电压表示数如图乙所示时，说明电压表的正负接线柱接反了，故应对调“﹣”和“3”两个接线柱的接线，D正确。
故选：D。
12．一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（　　）
A．将这根导线拉长后接入电路
B．将这根导线对折后接入电路
C．减小这根导线两端的电压或者增大通过它的电流
D．增大这根导线两端的电压或者减小通过它的电流
【解答】解：
A、将导线拉长后，导体的材料不变，长度变长，横截面积变小，在其它条件相同时，导体的电阻与其长度成正比，与横截面积成反比，所以该导线的电阻会变大，故A正确；
B、将导线对折后，导线的材料不变，但长度变小，横截面积变大，在其它条件相同时，导体的电阻与其长度成正比，与横截面积成反比，所以该导线的电阻会变小，故B错误；
CD、电阻是导体本身的一种性质，导体的电阻大小与导体两端的电压和通过它的电流大小无关，故CD错误。
故选：A。
13．在“探究影响电阻大小的因素”的实验中，小柱利用如图所示的电路分别进行实验。已知4根电阻丝的材料相同，长度关系是：LA＝LB＜LC＜LD，横截面积关系是：SA＝SC＝SD＜SB，将4根电阻丝分别接入电路中，则电流表示数最大的是接入（　　）
A．电阻丝A
B．电阻丝B
C．电阻丝C
D．电阻丝D
【解答】解：4根电阻丝的材料相同，由于电阻的大小与长度成正比，与横截面积成反比，则长度越短、横截面积越大的电阻丝的电阻越小，由图可知，B的电阻是最小的，接入电路时，根据欧姆定律可知，通过B的电流是最大的。
故选：B。
14．如图所示的滑动变阻器的四种接法中，其中滑片P向左滑动，能使连入电路的电阻变小的是（　　）
A．
B．
C．
D．
【解答】解：A、将变阻器的金属杆连入电路中，移动滑片，变阻器的接入电路的阻值始终为零，故A不符合题意；
B、滑动变阻器接入了左半段，滑片左移，连入电路的电阻丝变短，电阻变小，故B符合题意；
C、滑动变阻器将电阻丝全部接入电路（即电阻最大），滑片移动时，连入电阻丝的电阻不变，故C不符合题意；
D、滑动变阻器接入了右半段，滑片左移，连入电路的电阻丝变长，电阻变大，故D不符合题意。
故选：B。
15．如图所示，某兴超小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【解答】解：
A、图中电压表的指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连，其负接线柱与电源的负极相连，因此铜片为水果电池的正极，铁片为水果电池的负极，故A错误；
B、由图知电压表的量程为0～3V，分度值为0.1V，则水果电池的电压为0.6V，故B错误；
C、两节电池串联时，总电压等于各个电池电压之和，所以两个相同水果电池串联后可提供更高电压，故C正确；
D、金属导电，依靠的是自由电子，故水果电池中负电荷是从负极流向正极，即从铁片向铜片移动，故D错误。
故选：C。
16．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（　　）
A．L1发光，L2不发光
B．L1不发光，L2发光
C．L1、L2都要发光
D．L1、L2都不发光
【解答】解：如图所示，电流表并联在电灯L2两端，将电灯L2短路，L2不会发光；
电流表与灯L1串联接入电路，电源不会短路，灯L1发光。
故选：A。
17．如图所示的电路，判断下列说法正确的是（　　）
A．闭合开关，会出现电源短路故障
B．电流表测量的是通过甲和乙灯泡的总电流
C．灯泡甲和乙并联
D．开关只控制甲灯泡的工作状态
【解答】解：根据实物图画出的电路图如图所示：
A、闭合开关，电流经开关分支，一支经灯泡甲、另一支经电流表，灯泡乙，然后共同汇合回到电源负极，没有出现电源短路故障，故A错误；
B、由图可知，电流表与乙灯泡串联，则电流表测量的是通过乙灯泡的电流，故B错误；
C、由图可知，乙灯泡串联电流表后与甲灯泡并联，电流表的内电阻很小，相当于导线，所以甲乙两灯泡并联，故C正确；
D、由图可知，闭合开关，电流经开关分两支，则开关控制干路，故D错误。
故选：C。
18．下列电路中，闭合开关后能测量出电阻R1的电流的是（　　）
A．
B．
C．
D．
【解答】解：A、读图可知，两电阻组成并联电路，电流表测量干路电流，故A错误。
B、读图可知，两电阻组成并联电路，电流表测量R1的电流，但电流表的正负接线柱接反了，故B错误；
C、读图可知，两电阻组成并联电路，电流表测量R1的电流，电流表的正负接线柱正确，故C正确；
D、电流方向从电源正极流出，分两条支路，一路流入R1，另一支路为R2、电流表，即电流表测量R2的电流，故D错误。
故选：C。
二．填空题（共8小题）
19．请读出图中两表的示数，电压表示的数是　8　V，电流表示的数为　0.28　A。
【解答】解：
电压表使用的量程为0～15V，分度值为0.5V，电压表示的数为8V；
电流表使用的量程为0～0.6A，分度值为0.02A，电流表示的数为0.28A。
故答案为：8；0.28。
20．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压　0.6　V。铜片与电压表之间的导线中，自由电子的运动方向是从　电压表到铜片　（选填“电压表到铜片”、“铜片到电压表”）。
【解答】解：由图可知，电压表选用的是小量程，分度值为0.1V，示数为0.6V；根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片。
故答案为：0.6；电压表到铜片。
21．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将　b和c　（选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的　长度　来改变电阻的。
【解答】解：
灯泡亮度变亮时，说明电路中的电流变大，由I＝可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。
故答案为：b和c；长度。
22．如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为　4　V；通过L1的电流　等于　通过L2的电流。（选填“大于”、“小于“或“等于”）
【解答】解：由电路图可知，S闭合后，两灯泡串联，电压表测L1两端的电压，
因串联电路中总电压等于各分电压之和，
所以，灯L2两端的电压为U2＝U﹣U1＝6V﹣2V＝4V，
因串联电路中各处的电流相等，
所以，通过L1的电流等于通过L2的电流。
故答案为：4；等于。
23．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是　导体　（选填“导体”或“绝缘体”），还能说明导体的电阻与　长度　有关。
【解答】解：
（1）因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；
（2）当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
故答案为：导体；长度。
24．在如图所示的电路中，闭合开关后，两灯泡均能正常发光，a、b是电流表或电压表，则a为　电流　表，b为　电压　表。
【解答】解：根据电路图可知，a与L1串联，因此a电流表；b与L2并联，因此b为电压表。
故答案为：电流；电压。
25．一般照明电路的电压为　220　V，只有不高于　36　V的电压对人体是安全的。将8节干电池串联起来组成一个电池组，此电池组的总电压是　12　V，用这一电池组给3只相同的灯泡串联而成的电路供电。每只灯泡两端的电压为　4　V。
【解答】解：（1）一般照明电路的电压为220V，只有不高于36V的电压对人体是安全的；
（2）一节干电池电压是1.5V，将8节干电池串联起来组成一个电池组，此电池组的总电压是8×1.5V＝12V；
因为串联电路两端的总电压等于各串联部分的电压之和，而串联电路中的三个灯泡完全相同，因此每个灯泡分得的电压为×12V＝4V。
故答案为：220V；36；12；4。
26．滑动变阻器是通过改变接入电路的电阻丝的　长度　来改变接入电路的电阻值，从而改变电路中的电流。一个滑动变阻器的铭牌上标有“20Ω，1A”，其中“1A”表示　允许通过的最大电流为1A　，该滑动变阻器阻值的变化范围是　0～20　Ω。
【解答】解：滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的，从而改变电路中的电流；
滑动变阻器标有“20Ω、1A”，“1A”表示允许通过的最大电流为1A，20Ω的意思指滑动变阻器的最大阻值；则它的阻值变化范围是0～20Ω。
故答案为：长度；允许通过的最大电流为1A；0～20。
三．作图题（共4小题）
27．如图，《双手驾驶提醒装置》的电路元件示意图，驾驶员双手脱离方向盘时发出警报。R为保护电阻，当驾驶员坐在座椅上时开关S1闭合，离开座椅时开关S1断开；当手握方向盘正常驾驶时开关S2闭合，双手脱离方向盘时开关S2断开；当驾驶员坐在座椅上时，手握方向盘正常驾驶指示灯L不亮、电铃不响，双手脱离方向盘，指示灯L亮、电铃响（指示灯L与电铃并联）。请按上述要求，连接正确的电路图。
【解答】解：由题知，指示灯L与电铃并联，当S1、S2闭合时指示灯L不亮、电铃不响；S1闭合，S2断开时，指示灯L亮、电铃响。
说明开关S2闭合时，将指示灯L和电铃短路了，R是保护电阻，所以应串联在电路中，如图所示：
28．作图题：
请完成图中电路的连接，要求：两灯并联，开关控制整个电路。
【解答】解：两灯并联，将两灯并列接在电源两点间；开关控制整个电路，开关接在干路上，如下所示：
29．现有规格相同的灯L1、L2、电池组、开关、两个电流表A1、A2等实物。
（1）请同学们利用这些器材在虚线框中设计出电路图，要求：
①开关控制整个电路，且L1、L2两灯并联；
②电流表A1测L1的电流，电流表A2测干路电流。
（2）连接实物图。
【解答】解：
（1）①开关控制整个电路，开关接在干路上，L1、L2两灯并联；
②电流表A1测L1的电流，电流表A1与L1串联；
电流表A2测干路电流，电流表A2测接在干路上，设计的电路图如下左所示：
（2）由并联电路电流的规律，电流表A2选用大量程接在干路上，电流表A1选用小量程与L1串联，根据电路图连接实物图，如上右所示：
30．按要求设计电路图，并连接实物图，要求：电压表测滑动变阻器的电压，电流表测灯泡的电流（灯泡电流大约0.24A），能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮。
【解答】解：经分析可知，灯泡与滑动变阻器串联，电压表并联在变阻器两端，电流表与灯泡串联，然后与电源、开关组成电路，如下图所示：
由灯泡电流大约0.24A可知，电流表选0～0.6A的量程；
由电源电压是两节1.5V干电池串联组成可知，电源的电压为3V，则电压表的量程为0～3V；
滑动变阻器的右下方接线柱和任意上方接线柱串联在电路中，
从电源的正极出发依次串联，滑动变阻器、灯泡、电流表、开关回到电源的负极，然后把电压表并联在变阻器两端，如下图所示：
