科学探究：电动机为什么会转动
为什么呢？
九年级物理－沪科版
第17章第三节
水泵
电风扇
知识回顾：
1、奥斯特实验说明了什么？
2、如何判定通电螺线管的磁场？
启发：通电导体周围存在磁场，如果将其放入到磁场中，会怎么样呢？
金属导轨
金属杆ab
+
-
闭合开关，观察铝制金属杆运动。 （不能用铁制的）
一、磁场对通电导线的作用
演示实验

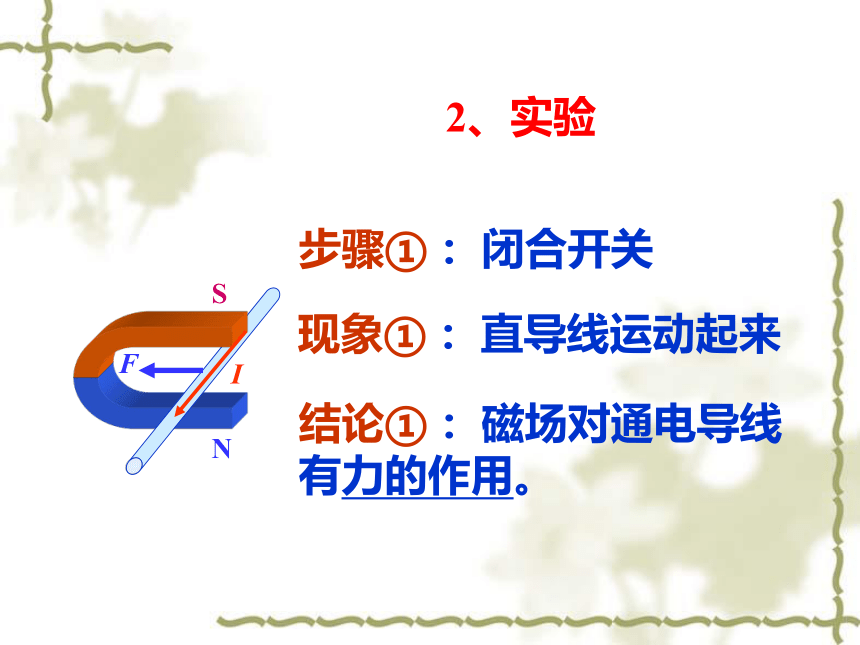

2、实验
步骤① ：闭合开关
现象① ：直导线运动起来
结论① ：磁场对通电导线有力的作用。
S
N
I
F
步骤② ：只改变电流方向
现象② ：导线运动方向改变
结论② ：磁场对通电导线的力的方向与电流的方向有关
S
N
I
F
步骤③ ：只改变磁场方向
现象③ ：导线运动方向改变
结论③ ：磁场对通电导线的力的方向与磁场的方向有关。
N
S
I
F
步骤④ ：同时改变电流方向和磁场方向
现象④ ：导线运动方向不变
N
S
I
F
实验表明：磁场对通电导体有力的作用。磁场对电流作用力的方向跟电流方向和磁场方向有关系。
S
N
N
S
I
I
F
F
S
N
I
F
练习：如图所示，进行通电导线在磁场中受力运动实验，回答下列问题：　　　　　　　　　　　　　　　　　　　　
（1）把导线放在磁场里，接通电源，让电流通过导线ab，会发现导线ab　　　　；
（2）如果把电源的正负极对调后接入电路，使通过导线的电流方向与原来相反，这时导线ab　　　 ；
（3）如果保持电源的正负极不变，对调磁体的磁极，使磁场的方向与原来相反，这时导线ab　　　　。由此可以得出通电导线在磁场中要受到力的作用，而且受力的方向跟
　　 　　的方向和 　　 的方向都有关系。
向右运动
向左运动
电流
磁场
向左运动
根据甲图，判断其余图中通电导线的受力方向。
根据甲图，判断乙、丙、丁图通电导线的受力方向
　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
　　通电线圈最终静止在平衡位置。
　　如果此时能改变电流方向，使线圈受力方向改变，线圈可持续转动。能够完成这一任务的装置叫做换向器
换向器
换向器的作用:
当线圈刚越过平衡位置时,换向器自动改变
电流的方向使线圈能持续地转动下去
4．实际电动机
课堂小结
1、通电导体在磁场中受到力的作用，力的方向与磁场方向和电流方向有关。
2、直流电动机的原理是：通电线圈在磁场中受力转动。
3、换向器的作用：当线圈刚越过平衡位置时,换向器自动改变电流的方向使线圈能持续地转动下去
自制直流电动机
线圈绕向
扬声器原理：磁场对通电导体有力的作用。
