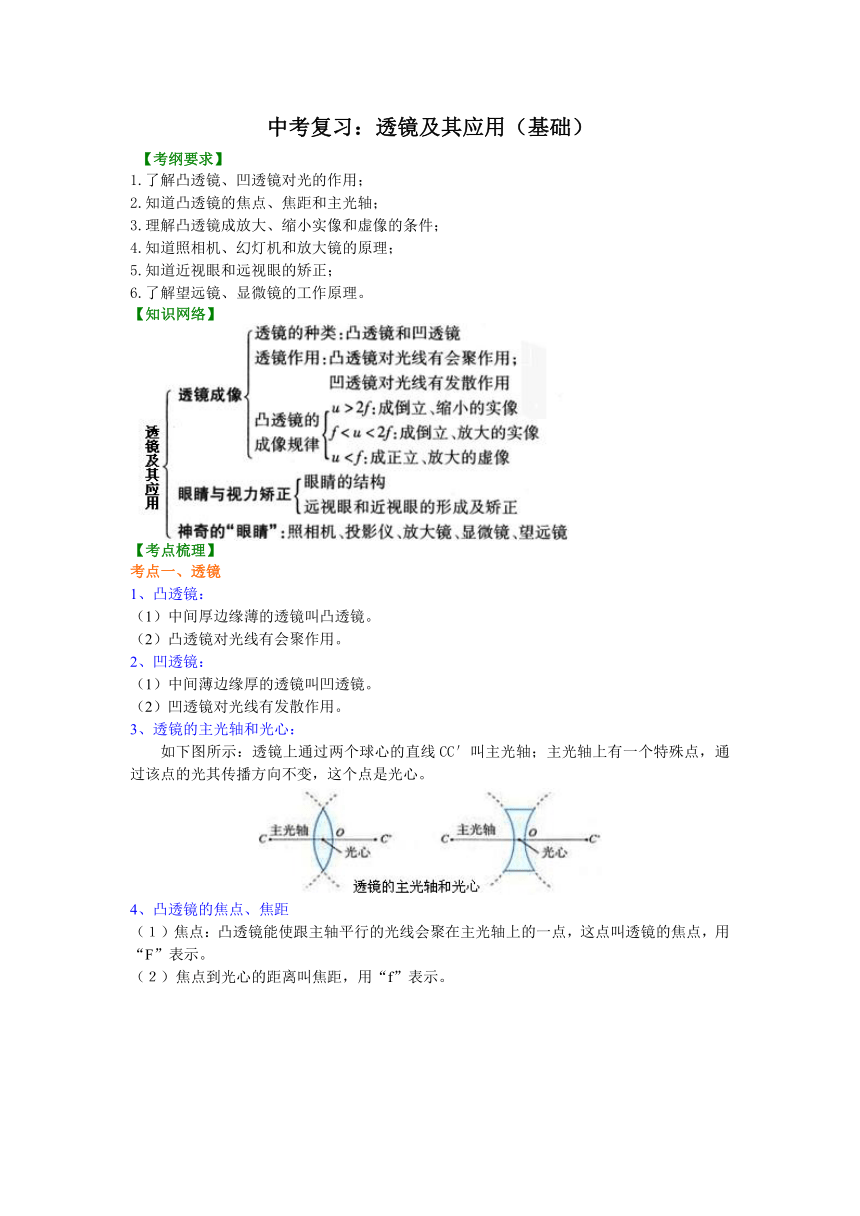

中考复习：透镜及其应用（基础）
【考纲要求】
1.了解凸透镜、凹透镜对光的作用；
2.知道凸透镜的焦点、焦距和主光轴；
3.理解凸透镜成放大、缩小实像和虚像的条件；
4.知道照相机、幻灯机和放大镜的原理；
5.知道近视眼和远视眼的矫正；
6.了解望远镜、显微镜的工作原理。
【知识网络】
【考点梳理】
考点一、透镜
1、凸透镜：
（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
2、凹透镜：
（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
3、透镜的主光轴和光心：
如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。

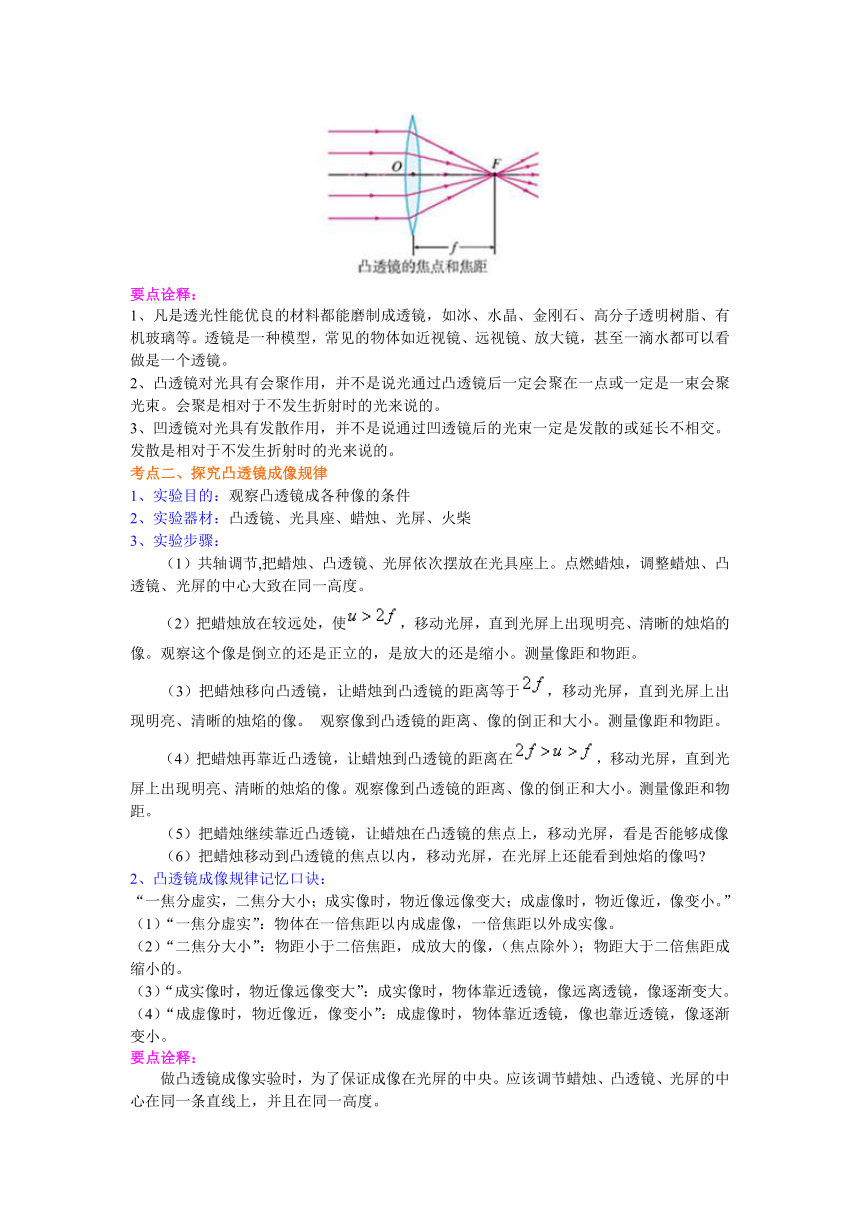

4、凸透镜的焦点、焦距
（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
要点诠释：
1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚是相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对于不发生折射时的光来说的。
考点二、探究凸透镜成像规律
1、实验目的：观察凸透镜成各种像的条件
2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴
3、实验步骤：
　　（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。
　　（2）把蜡烛放在较远处，使，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察这个像是倒立的还是正立的，是放大的还是缩小。测量像距和物距。
　　（3）把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。 观察像到凸透镜的距离、像的倒正和大小。测量像距和物距。
　　（4）把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察像到凸透镜的距离、像的倒正和大小。测量像距和物距。
　　（5）把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像
　　（6）把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗?
2、凸透镜成像规律记忆口诀：
“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。”
（1）“一焦分虚实”：物体在一倍焦距以内成虚像，一倍焦距以外成实像。
（2）“二焦分大小”：物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。
（3）“成实像时，物近像远像变大”：成实像时，物体靠近透镜，像远离透镜，像逐渐变大。
（4）“成虚像时，物近像近，像变小”：成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。
要点诠释：
做凸透镜成像实验时，为了保证成像在光屏的中央。应该调节蜡烛、凸透镜、光屏的中心在同一条直线上，并且在同一高度。

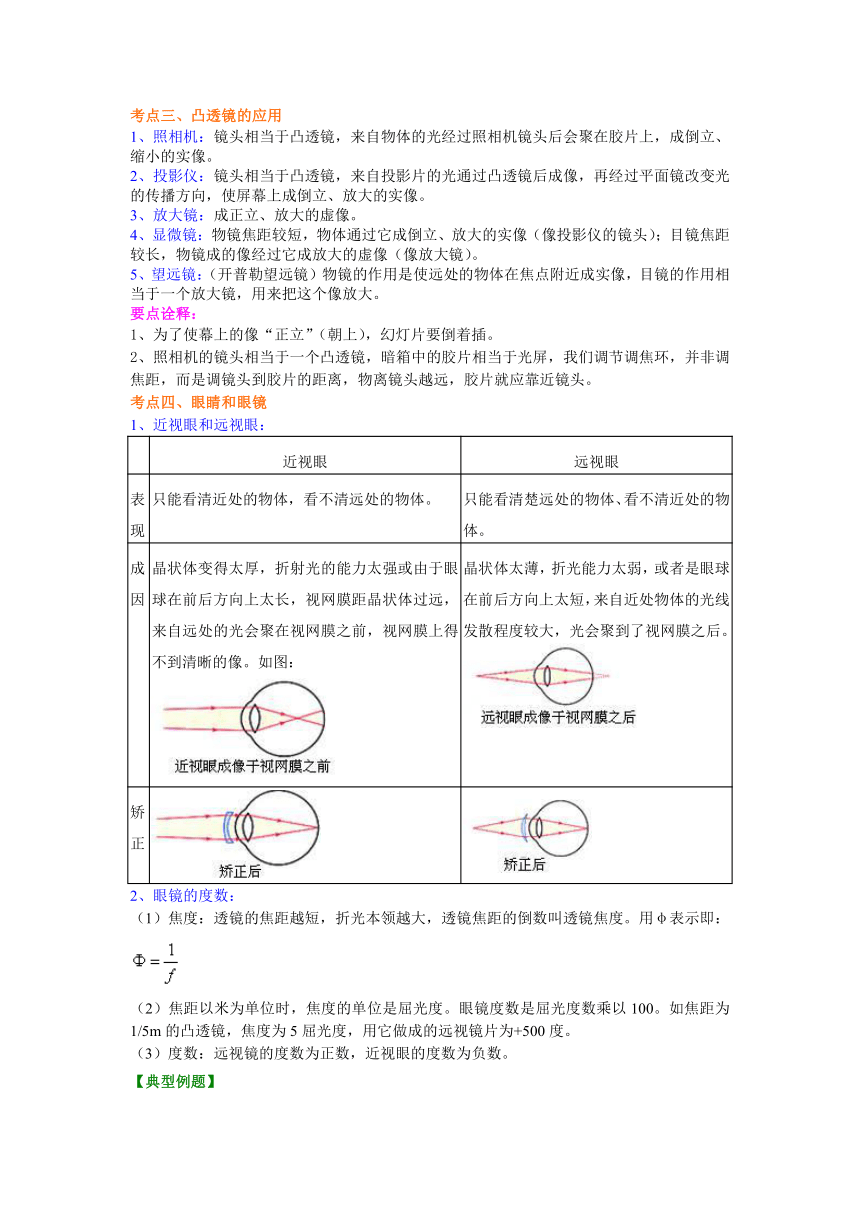

考点三、凸透镜的应用
1、照相机：镜头相当于凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，成倒立、缩小的实像。
2、投影仪：镜头相当于凸透镜，来自投影片的光通过凸透镜后成像，再经过平面镜改变光的传播方向，使屏幕上成倒立、放大的实像。
3、放大镜：成正立、放大的虚像。
4、显微镜：物镜焦距较短，物体通过它成倒立、放大的实像（像投影仪的镜头）；目镜焦距较长，物镜成的像经过它成放大的虚像（像放大镜）。
5、望远镜：（开普勒望远镜）物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。
要点诠释：
1、为了使幕上的像“正立”（朝上），幻灯片要倒着插。　
2、照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
考点四、眼睛和眼镜
1、近视眼和远视眼：
　 近视眼 远视眼
表现 只能看清近处的物体，看不清远处的物体。 只能看清楚远处的物体、看不清近处的物体。
成因 晶状体变得太厚，折射光的能力太强或由于眼球在前后方向上太长，视网膜距晶状体过远，来自远处的光会聚在视网膜之前，视网膜上得不到清晰的像。如图：
晶状体太薄，折光能力太弱，或者是眼球在前后方向上太短，来自近处物体的光线发散程度较大，光会聚到了视网膜之后。
矫正

2、眼镜的度数：
（1）焦度：透镜的焦距越短，折光本领越大，透镜焦距的倒数叫透镜焦度。用φ表示即：
（2）焦距以米为单位时，焦度的单位是屈光度。眼镜度数是屈光度数乘以100。如焦距为1/5m的凸透镜，焦度为5屈光度，用它做成的远视镜片为+500度。
（3）度数：远视镜的度数为正数，近视眼的度数为负数。
【典型例题】

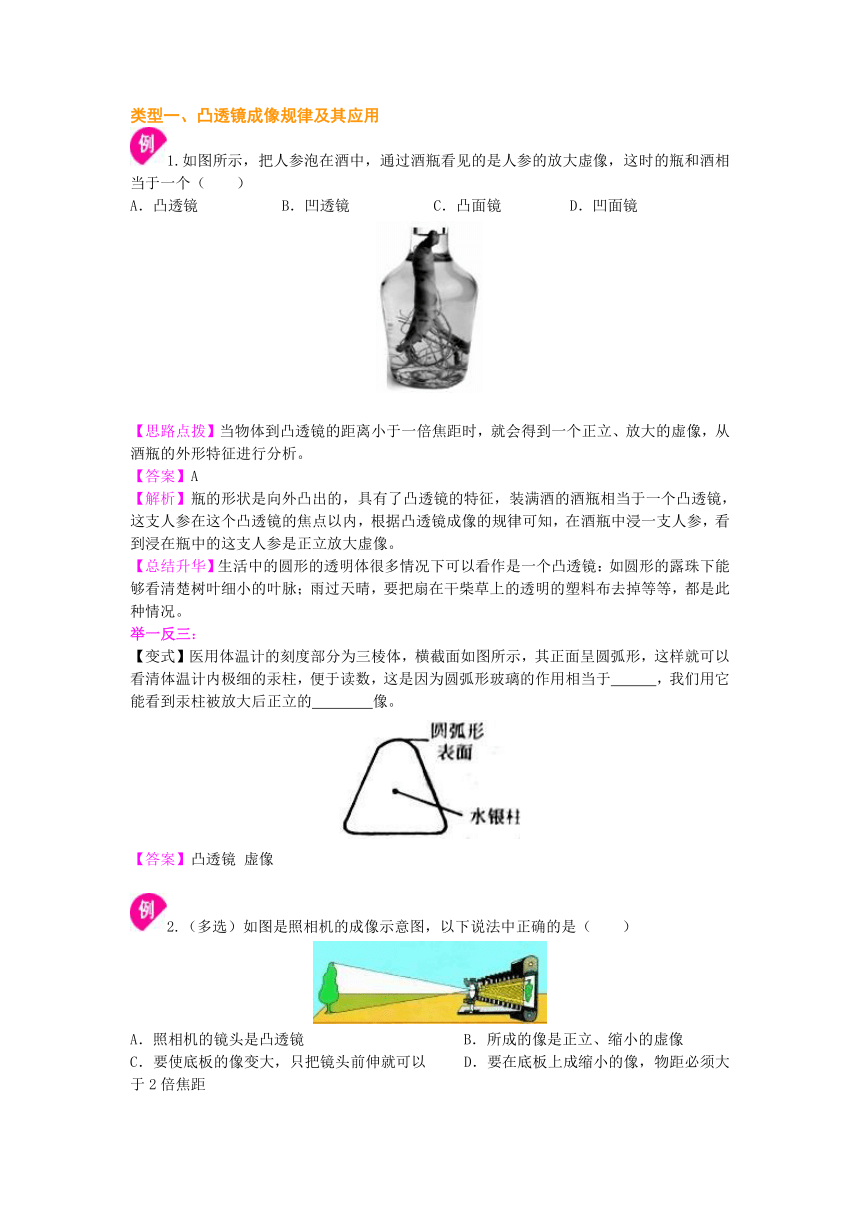

类型一、凸透镜成像规律及其应用
1.如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个（　　）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
【思路点拨】当物体到凸透镜的距离小于一倍焦距时，就会得到一个正立、放大的虚像，从酒瓶的外形特征进行分析。
【答案】A
【解析】瓶的形状是向外凸出的，具有了凸透镜的特征，装满酒的酒瓶相当于一个凸透镜，这支人参在这个凸透镜的焦点以内，根据凸透镜成像的规律可知，在酒瓶中浸一支人参，看到浸在瓶中的这支人参是正立放大虚像。
【总结升华】生活中的圆形的透明体很多情况下可以看作是一个凸透镜：如圆形的露珠下能够看清楚树叶细小的叶脉；雨过天晴，要把扇在干柴草上的透明的塑料布去掉等等，都是此种情况。
举一反三：
【变式】医用体温计的刻度部分为三棱体，横截面如图所示，其正面呈圆弧形，这样就可以看清体温计内极细的汞柱，便于读数，这是因为圆弧形玻璃的作用相当于 ，我们用它能看到汞柱被放大后正立的 像。
【答案】凸透镜 虚像
2.（多选）如图是照相机的成像示意图，以下说法中正确的是（　　）
A．照相机的镜头是凸透镜 B．所成的像是正立、缩小的虚像
C．要使底板的像变大，只把镜头前伸就可以 D．要在底板上成缩小的像，物距必须大于2倍焦距

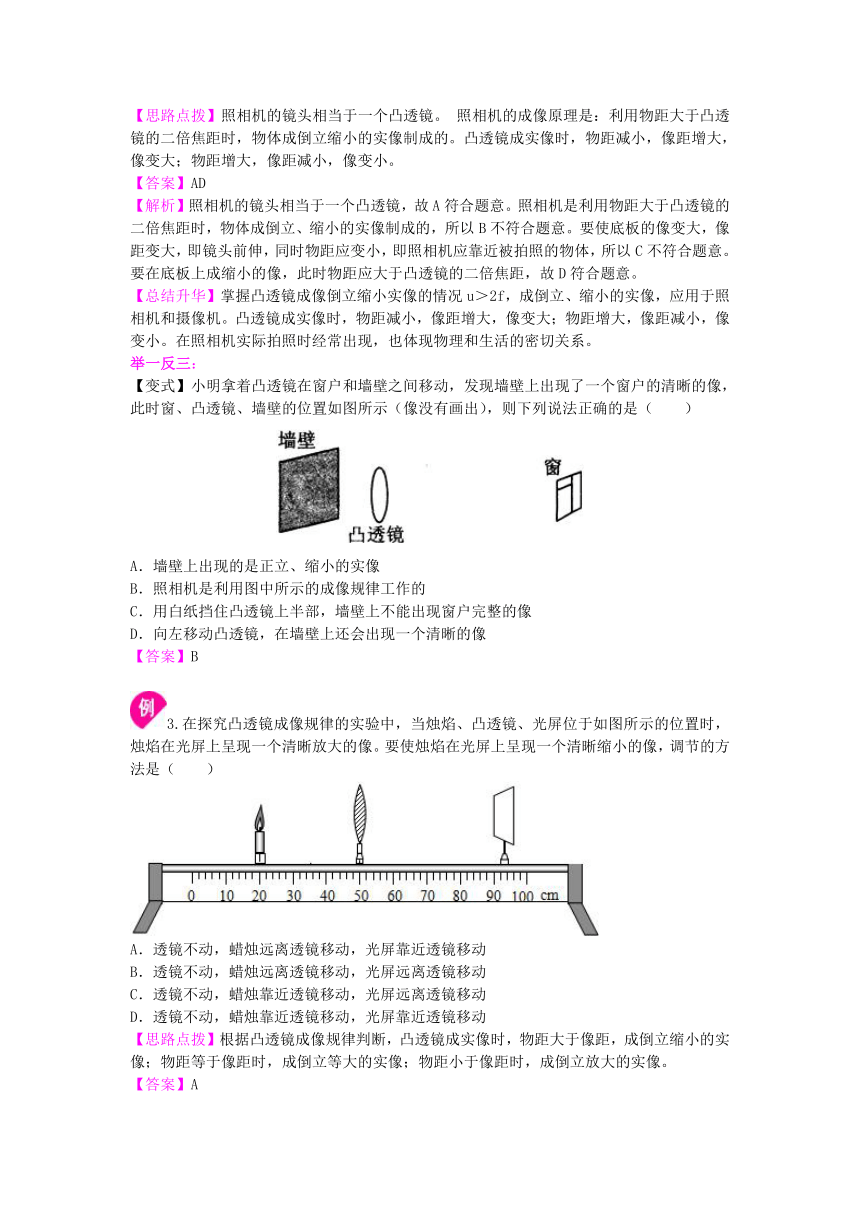

【思路点拨】照相机的镜头相当于一个凸透镜。 照相机的成像原理是：利用物距大于凸透镜的二倍焦距时，物体成倒立缩小的实像制成的。凸透镜成实像时，物距减小，像距增大，像变大；物距增大，像距减小，像变小。
【答案】AD
【解析】照相机的镜头相当于一个凸透镜，故A符合题意。照相机是利用物距大于凸透镜的二倍焦距时，物体成倒立、缩小的实像制成的，所以B不符合题意。要使底板的像变大，像距变大，即镜头前伸，同时物距应变小，即照相机应靠近被拍照的物体，所以C不符合题意。要在底板上成缩小的像，此时物距应大于凸透镜的二倍焦距，故D符合题意。
【总结升华】掌握凸透镜成像倒立缩小实像的情况u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。凸透镜成实像时，物距减小，像距增大，像变大；物距增大，像距减小，像变小。在照相机实际拍照时经常出现，也体现物理和生活的密切关系。
举一反三：
【变式】小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的清晰的像，此时窗、凸透镜、墙壁的位置如图所示（像没有画出），则下列说法正确的是（　　）
A．墙壁上出现的是正立、缩小的实像
B．照相机是利用图中所示的成像规律工作的
C．用白纸挡住凸透镜上半部，墙壁上不能出现窗户完整的像
D．向左移动凸透镜，在墙壁上还会出现一个清晰的像
【答案】B
3.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）
A．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
D．透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
【思路点拨】根据凸透镜成像规律判断，凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像。
【答案】A
【解析】如图，物距小于像距，成倒立放大的实像。要使光屏上呈现倒立、缩小的实像，要增大物距，同时减小像距，所以在凸透镜不动时，蜡烛远离凸透镜，同时光屏靠近凸透镜。
【总结升华】根据物距和像距的关系可以判断凸透镜成像情况；根据物距和焦距，根据像距和焦距，都可以判断凸透镜成像情。
举一反三：
【变式】物体通过凸透镜可成（　　）
A．正立、缩小虚像 B．正立、放大虚像
C．倒立、放大虚像 D．正立、放大实像
【答案】B
类型二、作图
4. 根据图中入射光和出射光的情况在方框内填上一个适当的光学元件。
【思路点拨】我们知道的光学元件一般有平面镜、凸透镜、凹透镜、凸面镜、凹面镜五种，其中平面镜对光的作用是能够改变光的传播方向；凸透镜和凹面镜对光有会聚作用；凹透镜和凸面镜对光有发散作用。将图示的出射光与入射光的特点，与各光学元件的光学性质相对应即可得到答案。
【答案】
【解析】将各图中的出射光与入射光进行比较：甲图中，入射光是会聚光，出射光变为平行光，相对于光学元件前的光线是发散了。所以里面的光学元件对光线有发散作用，故为凹透镜。乙图中平行光入射，两条入射光线出射时上下位置颠倒了，只有平行光通过凸透镜且出射光过焦点后位置才会发生颠倒，故为凸透镜。丙图中，出射光与入射光都是平行光，只是光的传播方向发生了变化，故为平面镜。
【总结升华】这种题目一般被称为光学黑匣子问题。把握住入射光线与出射光线的特点是解决此题的关键。特别是乙图中，给人的感觉是发散了，应该是凹透镜，更要注意到两条入射光线出射时上下位置颠倒了，所以这是两条出射光线在方框内会聚相交后又发散的，故应为凸透镜。
举一反三：
【变式】根据图中入射光线和折射光线的方向，在方框内画出合适的透镜；在图中根据入射光线画出经凸透镜折射后的出射光线；一束光经过一个透镜前后的情况如图所示，请在图中画出这个透镜。
【答案】
类型三、综合应用
5.用光学仪器观察物体，下面说法错误的是（　　）
A．如图甲所示，用凸透镜观察自己的指纹，看到的是正立放大的像
B．如图乙所示，用凸透镜观察窗外远处的物体，看到的是倒立缩小的像
C．如图丙所示，用平面镜观察自己身后远处的物体，看到的是正立等大的像
D．如图丁所示，用潜望镜镜观察远处的物体，看到的是正立缩小的像
【思路点拨】手指放在凸透镜的一倍焦距以内成正立、放大的虚像。用放大镜看远处的物体时，放大镜是一个凸透镜，物体在凸透镜的二倍焦距以外，成倒立、缩小的实像，这个像没有物质反射，从侧面无法观察，但是会聚这个像的光线到像的位置不会停止，继续沿直线传播进入人的眼睛，眼睛会看到这个倒立、缩小的实像。物体在平面镜中成正立、等大的虚像。潜望镜是利用平面镜原理工作的。
【答案】D
【解析】用凸透镜观察自己的指纹，手指在凸透镜的一倍焦距以内，看到的是正立放大的虚像。说法正确，不符合题意。用凸透镜观察窗外远处的物体，物体在凸透镜的二倍焦距以外，看到的是倒立缩小的像C。说法正确，不符合题意。用平面镜观察自己身后远处的物体，物体在平面镜中成像，看到的是正立等大的虚像。说法正确，不符合题意。潜望镜是由两块平面镜组成的。用潜望镜观察远处的物体，物体在平面镜中成像，看到的是正立等大的虚像。说法错误，符合题意。
【总结升华】当凸透镜成实像时，在实像的位置放一光屏，光屏上能呈现实像，在实像的位置不放光屏，眼睛无法看到，但是这个实像确实是存在的。
举一反三：
【变式】下列说法中错误的是（　　）
A．要矫正近视眼的视力，应佩戴镜片是凹透镜的眼镜
B．电视机遥控器可以发出红外线对电视机进行遥控
C．我们能从不同方向看清物体是因为发生了镜面反射
D．光的色散现象说明白光是由各种色光混合而成的
【答案】C
类型四、实验探究
6.小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）测量焦距：如图所示让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。此现象说明了凸透镜对光具有 作用，并可得出此透镜的焦距为 cm。
（2）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到 ，这样做是为了 。
（3）当蜡烛距凸透镜25cm时，移动光屏，可在光屏上得到一个清晰的倒立、 （选填“放大”或“缩小”）的 。（选填“实”或“虚”）像，依据此原理，人们制成的光学仪器是 。
（4）将蜡烛向凸透镜靠近，移动到某一位置时，无论怎样移动光屏，都不能在光屏上成像，原因是
。
【思路点拨】（1）凸透镜对光线有会聚作用，根据凸透镜的焦点和焦距判断凸透镜的焦距。（2）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。（3）凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像；根据凸透镜成倒立缩小的实像制成照相机，根据凸透镜成倒立放大的实像制成投影仪。（4）当物距小于一倍焦距时，呈正立、放大的虚像。
【答案】（1）会聚 10（2）同一高度 使像成在光屏的中心（3）缩小 实 照相机（4）蜡烛移到了凸透镜的一倍焦距之内，成的是虚像
【解析】（1）如图，平行光能会聚一点，说明凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是10cm。（2）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。（3）当蜡烛距凸透镜25cm时，此时物距大于二倍焦距，光屏上能得到倒立、缩小的实像，根据这一原理制成照相机。（4）当蜡烛位于透镜的一倍焦距之内时，成正立、放大的虚像，虚像不能在光屏上呈现。
【总结升华】本题考查了凸透镜和凹透镜的对光线的作用，凸透镜的焦点、焦距、成像情况和应用，以及凸透镜成实像时，物距和像距的变化关系。本题综合性比较强，有一定的难度。
【巩固练习】
一、选择
1.对下列四幅图解释正确的是 ( )
2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（　　）
A．5cm B．10cm C．15cm D．20cm
3. (多选)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是 ( )
A．将蜡烛适当远离透镜，光屏适当靠近透镜 B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将透镜适当靠近蜡烛 D．将透镜适当靠近光屏
4.下图所示光路图中，正确的是（　　）
5.如图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S′（　　）
A．u＞2f B．f＜u＜2f C．u=f D．u＜f
6.（多选）小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（　　）
A．远视眼镜的镜片是凹透镜 B．远视眼镜的镜片是凸透镜
C．透过眼镜看小丽的眼睛，看到她的眼睛变大了 D．透过眼镜看小丽的眼睛，看到她的眼睛变小了
7.下列哪个光学仪器可以在光屏上形成倒立放大的实像（　　）
A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜
8. 在“探究凸透镜的成像规律”时，物体在光屏上成一个缩小的像，若物体以速度v沿着主光轴向靠近透镜的方向移动，则（　　）
A.像以速度v沿着主光轴向远离透镜的方向移动
B.像以大于v的速度沿着主光轴向远离透镜的方向移动
C.像以小于v的速度沿着主光轴向远离透镜的方向移动
D.像以小于v的速度沿着主光轴向靠近透镜的方向移动

二、填空
9. 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫 。
10.如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉光屏，眼睛在A?处 （选填“能”或“不能”）?看到这个像，原因是
。
11.6月6日是全国爱眼日，
（1）眼球好像一架照相机，晶状体和角膜的共同作用相当于一个 透镜，视网膜上成的像是
像（填“实”或“虚”）。
（2）要科学用眼，注意用眼卫生，读书时，眼睛与书本的距离应保持 cm。
（3）矫正近视眼，要配戴近视眼镜，近视镜是 透镜。
12.在下图的透镜中，属于凸透镜的是 ，属于凹透镜的是 。要使凸透镜成倒立、放大的实像，物体到凸透镜的距离应大于焦距而小于 。要使凸透镜成放大正立的虚像，物体到透镜的距离应 焦距。
13.小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在 点时，凸透镜右侧光屏上成的像最大，像是 （选填“正立”或“倒立”）的。
三、作图与实验探究
14.据图中光通过透镜前后的方向，在图中填上适当类型的诱镜。
15.在“验证凸透镜成像规律”的实验中，小明设计的实验报告(部分)如下，请填写空格处的内容。
[实验目的] 验证凸透镜成像规律。
[实验器材] 凸透镜、光屏、_______、蜡烛和火柴等。
[实验步骤]
1．记录凸透镜的_______。
2．安装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在_______。
3．固定凸透镜的位置，将蜡烛放在适当的位置后，移动_______找像，在移动过程中，眼睛要注意观察光屏上的像直到清晰为止．测量并记录此时的物距和像距。
……
16.下面是小明探究凸透镜成像规律的实验过程，请你和他一起完成这项探究：
（1）小明将透镜正对太阳光，在透镜的另一侧得到一个最小的亮点F（如图所示）；该凸透镜的焦距f=
cm；?将一支高1.5cm发光棒放在凸透镜前30cm处，移动光屏可以得到一个 、
的实像。
（2）把该发光棒立于凸透镜前，在光屏上成了3cm高的像，物体离凸透镜的距离可能是
A．9cm??? ???B．12cm????? ?C．18cm??? ???D．?27cm．
【答案与解析】
1.【答案】D
【解析】水面倒影是由光的反射形成的虚像，不是实像，A项错；通过放大镜看到的应是虚像，不是实像，B项错；视网膜上成的是实像，不是虚像，C项错；D项表述正确。
2.【答案】B
【解析】为当f＜u＜2f时，成倒立放大的实像；所以，f＜15cm＜2f，则7.5cm＜f＜15cm；四个选项中在7.5cm到15cm之间的只有10cm。
3.【答案】BC
【解析】根据凸透镜成像规律，在成实像时，物距越小，像距越大，像也越大，即“物近像远像变大”，若要使实像变大，应减小物距即将蜡烛靠近透镜，同时增大像距，即光屏适当远离透镜，所以A错误，B正确。将透镜适当靠近蜡烛相当于减小物距，像会变大，所以C正确，D错误，本题选择B、C。
4.【答案】A
【解析】由焦点发出的光，经凸透镜后平行于主光轴，所以A正确；平行于主光轴的光线，经凸透镜后折射光线会聚于焦点，而B中凸透镜对光线起发散作用了，所以B错误；从焦点发出的光经凹透镜后应更加发散，而C中凸透镜对光线起到会聚作用了，所以C错误；平行于主光轴的光线经凹透镜后，折射光线的反向延长线过焦点。而D中凹透镜对光线起会聚作用了，所以D错误。
5.【答案】A
【解析】由图可知，物体成倒立的实像，像到凸透镜的距离在一倍焦距和二倍焦距之间，根据凸透镜成像规律可知，当u＞2f时，像到凸透镜的距离在一倍焦距和二倍焦距之间，而且像是倒立放大的，所以当物体S在2f以外时，能产生图中所成的像S′。
6.【答案】BC
【解析】远视眼看不清近处景物，是因为景物的像落在视网膜后方，所以要佩戴凸透镜使光线提前会聚在视网膜上。透过眼镜看小丽的眼睛，由凸透镜成像规律可知当u＜f，成正立放大的虚像。看到她的眼睛变大了。
7.【答案】C
8.【答案】C
【解析】物体在光屏上成一个缩小的像，物体在凸透镜的二倍焦距以外。若物体以速度v沿着主光轴向靠近透镜的方向移动，像以小于v的速度沿主光轴远离凸透镜。
9.【答案】平行；两；焦距．
【解析】平行于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这一点叫做凸透镜的焦点，焦点到凸透镜光心的距离叫做焦距。对于一个凸透镜来讲，它的两侧各有一个焦点，因此凸透镜有两个焦点。
10.【答案】能 光会聚成实像后继续向前传播，进入人的眼睛，所以能看到
【解析】由题可知，可以从光屏上看到烛焰倒立清晰的像，则说明了所成的像为实像，而实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续向前传播，进入人的眼睛，所以眼睛在A处能看到这个像。
11.【答案】（1）凸 实 （2）25 （3）凹
【解析】（1）眼球好像一架微型照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏，物体在视网膜上呈倒立、缩小的实像。（2）正常人眼的明视距离是25厘米，25厘米时人眼看的物体最清晰。（3）近视眼是因为人眼的晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，矫正近视眼，应佩戴发散透镜，即凹透镜，使光线推迟会聚。
12.【答案】甲和丙 乙 两倍焦距 小于
【解析】甲和丙属于凸透镜，乙属于凹透镜，要使凸透镜成倒立、放大的实像，物体到凸透镜的距离应大于焦距而小于两倍焦距。要使凸透镜成放大正立的虚像，物体到透镜的距离应小于焦距。
13.【答案】b 倒立
【解析】当物体位于1、2倍焦距之间时，成放大的实像，此时越靠近1倍焦距，所成的像越大，要使成的实像最大，蜡烛要放在b点。此时物体成倒立、放大的实像。
14.【答案】如图所示：
【解析】甲图中的折射光束虽是会聚的，但相比原来的会聚光束而言，会聚程度明显减小，故透镜对光起了发散作用，甲图应填凹透镜，同理可分析出乙图应填凸透镜。
15.【答案】光具座(刻度尺) 焦距 同一高度 光屏
【解析】“验证凸透镜成像规律”通常在光具座上进行便于调节，也可用刻度尺代替；实验时应将透镜中心、光屏中心与烛焰中心调到同一高度，目的是使像成在光屏中央；为了便于得出成像规律，需要多次改变物距(u＞2f，f＜u＜2f，u＜f)，然后移动光屏找像。
16.【答案】（1）12 倒立 缩小（2）C
【解析】（1）如图，凸透镜正对太阳光，平行光线平行于主光轴，经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是12cm。将一支高1.5cm发光棒放在凸透镜前30cm处时，u＞2f，所以在透镜的右侧用光屏可以得到一个倒立、缩小的实像。（2）因为该发光棒高1.5cm，当把它立于凸透镜前，在光屏上成了3cm高的像，说明此时的像是倒立放大的实像，由凸透镜成像规律可知，此时2f＞u＞f，则4个选项中，AB选项小于或等于12cm，D选项大于24cm，只有C选项符合条件。
