2.5 光的反射和折射 同步练习（含解析）

-

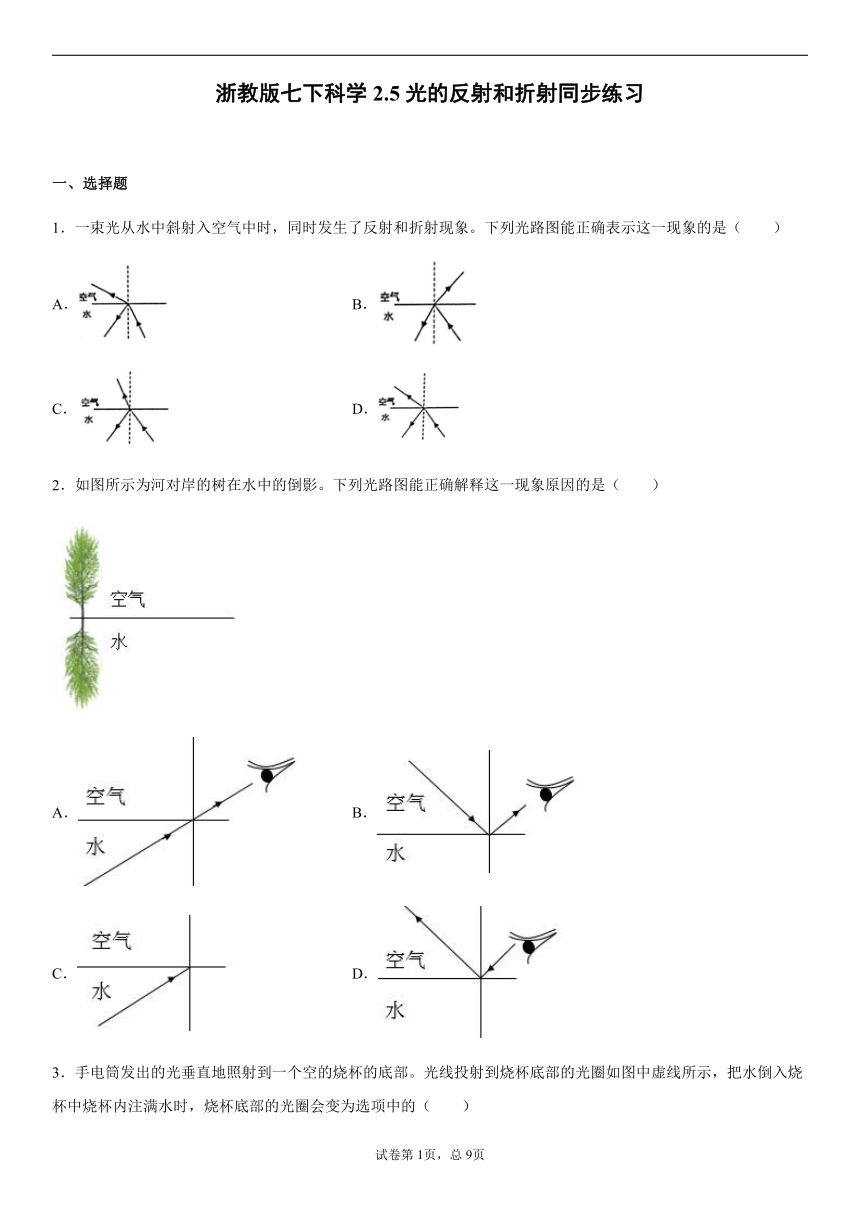

浙教版七下科学2.5光的反射和折射同步练习
一、选择题
1．一束光从水中斜射入空气中时，同时发生了反射和折射现象。下列光路图能正确表示这一现象的是（
）
A．
B．
C．
D．
2．如图所示为河对岸的树在水中的倒影。下列光路图能正确解释这一现象原因的是（
）
A．
B．
C．
D．

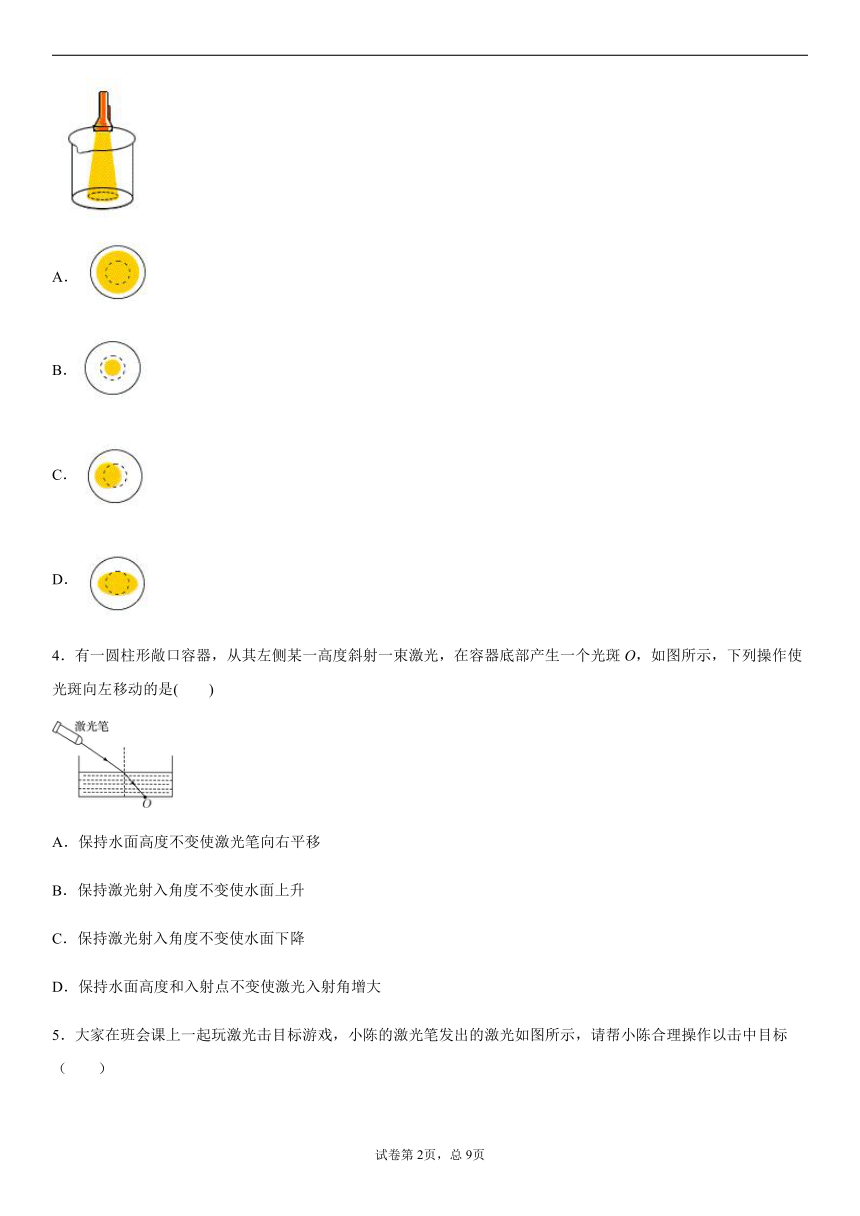

3．手电筒发出的光垂直地照射到一个空的烧杯的底部。光线投射到烧杯底部的光圈如图中虚线所示，把水倒入烧杯中烧杯内注满水时，烧杯底部的光圈会变为选项中的（　　）
A．
B．
C．
D．
4．有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是(　　)
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大

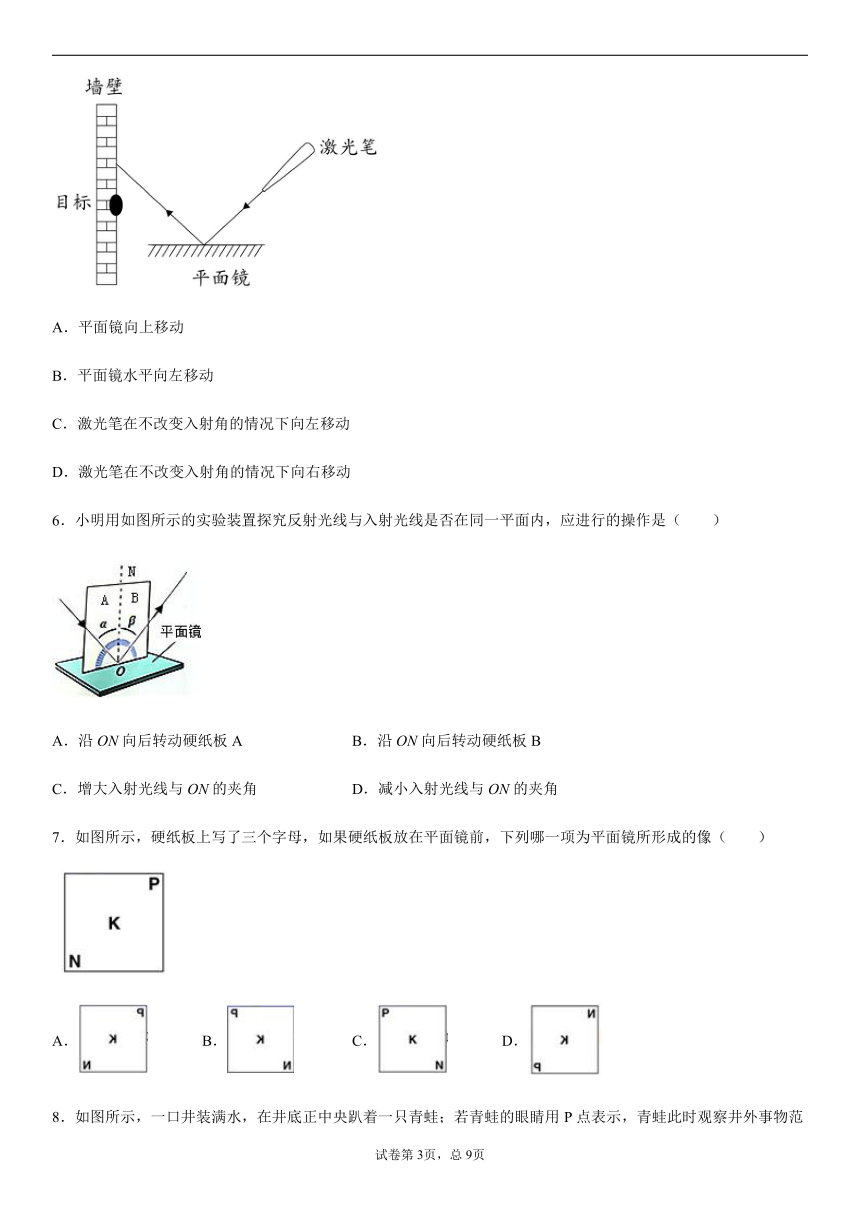

5．大家在班会课上一起玩激光击目标游戏，小陈的激光笔发出的激光如图所示，请帮小陈合理操作以击中目标（　　）
A．平面镜向上移动
B．平面镜水平向左移动
C．激光笔在不改变入射角的情况下向左移动
D．激光笔在不改变入射角的情况下向右移动
6．小明用如图所示的实验装置探究反射光线与入射光线是否在同一平面内，应进行的操作是（
）
A．沿ON向后转动硬纸板A
B．沿ON向后转动硬纸板B
C．增大入射光线与ON的夹角
D．减小入射光线与ON的夹角
7．如图所示，硬纸板上写了三个字母，如果硬纸板放在平面镜前，下列哪一项为平面镜所形成的像（
）
A．
B．
C．
D．

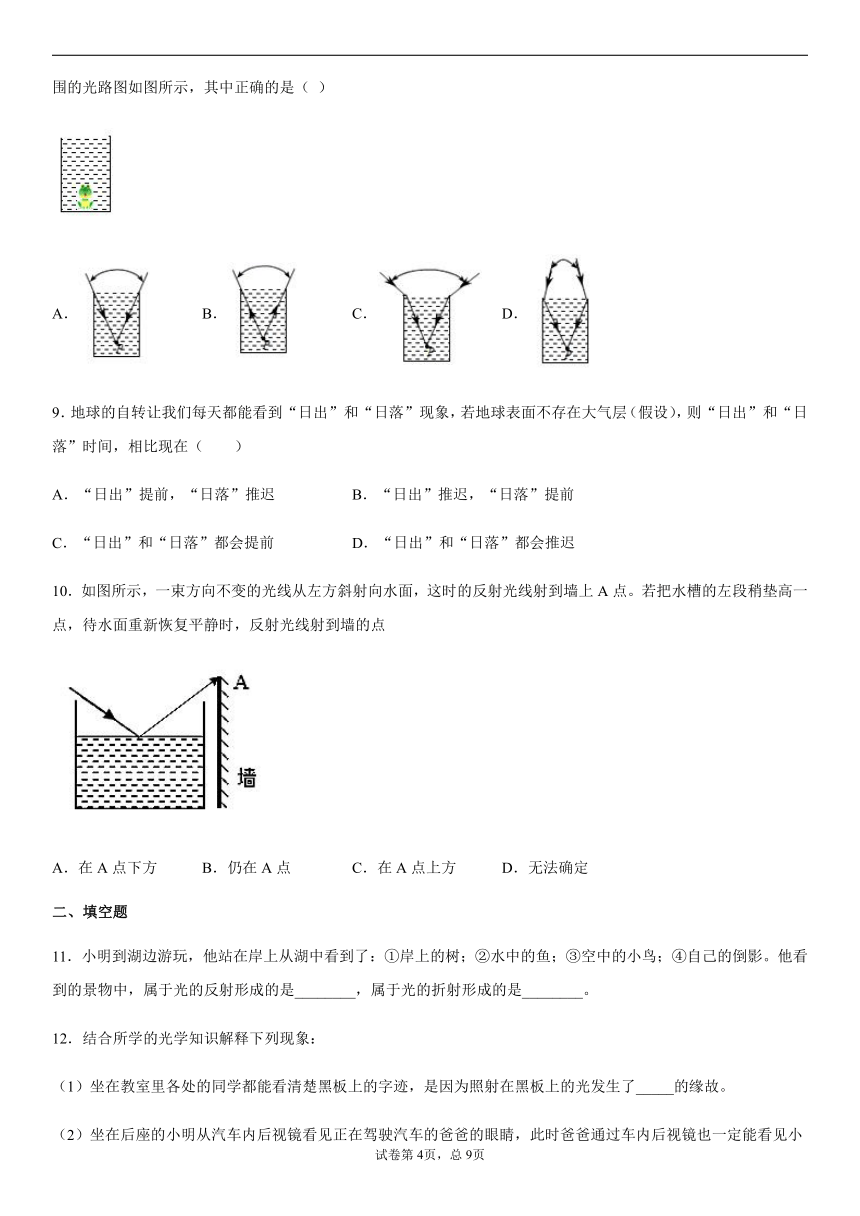

8．如图所示，一口井装满水，在井底正中央趴着一只青蛙；若青蛙的眼睛用P点表示，青蛙此时观察井外事物范围的光路图如图所示，其中正确的是（
）
A．
B．
C．
D．
9．地球的自转让我们每天都能看到“日出”和“日落”现象，若地球表面不存在大气层（假设），则“日出”和“日落”时间，相比现在（
）
A．“日出”提前，“日落”推迟
B．“日出”推迟，“日落”提前
C．“日出”和“日落”都会提前
D．“日出”和“日落”都会推迟
10．如图所示，一束方向不变的光线从左方斜射向水面，这时的反射光线射到墙上A点。若把水槽的左段稍垫高一点，待水面重新恢复平静时，反射光线射到墙的点
A．在A点下方
B．仍在A点
C．在A点上方
D．无法确定
二、填空题
11．小明到湖边游玩，他站在岸上从湖中看到了：①岸上的树；②水中的鱼；③空中的小鸟；④自己的倒影。他看到的景物中，属于光的反射形成的是________，属于光的折射形成的是________。
12．结合所学的光学知识解释下列现象：
（1）坐在教室里各处的同学都能看清楚黑板上的字迹，是因为照射在黑板上的光发生了_____的缘故。
（2）坐在后座的小明从汽车内后视镜看见正在驾驶汽车的爸爸的眼睛，此时爸爸通过车内后视镜也一定能看见小明，因为光发生反射时，光路是_____的。

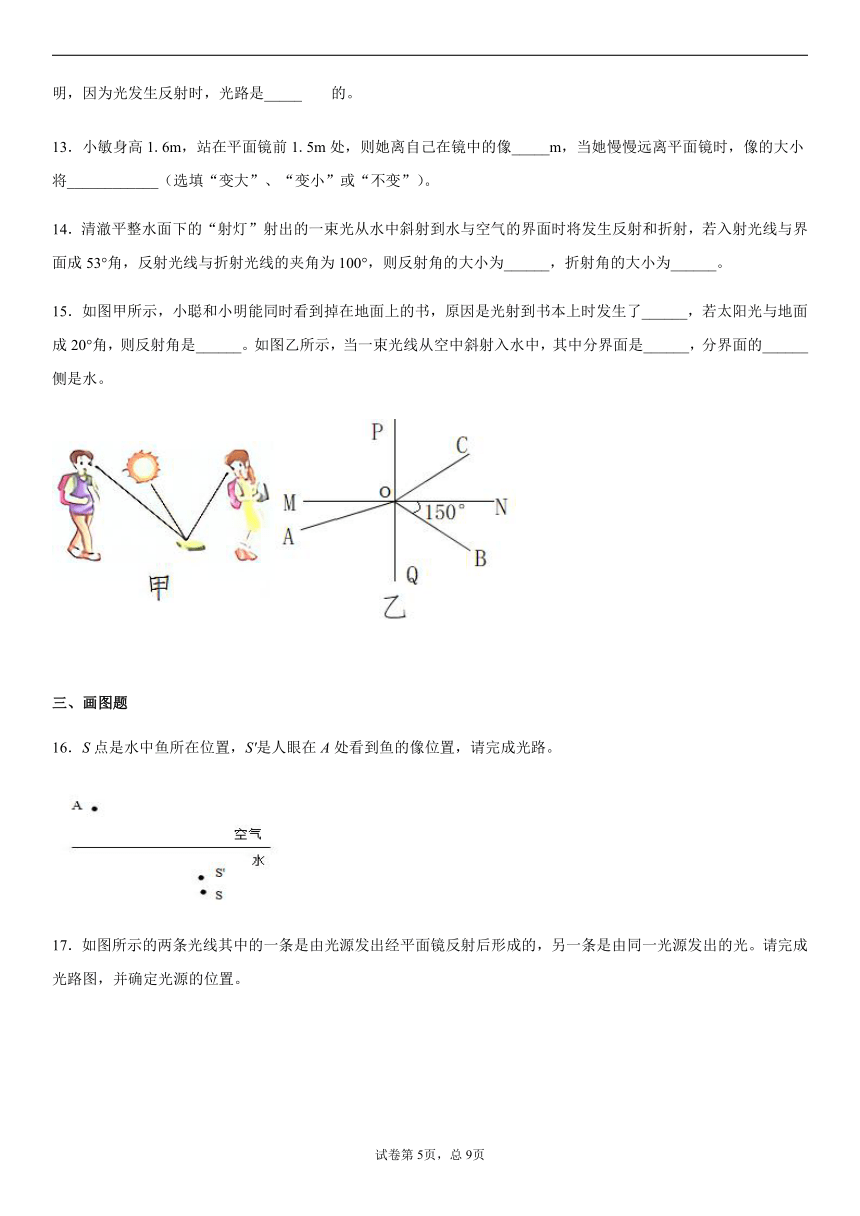

13．小敏身高1.6m，站在平面镜前1.5m处，则她离自己在镜中的像_____m，当她慢慢远离平面镜时，像的大小将____________（选填“变大”、“变小”或“不变”）。
14．清澈平整水面下的“射灯”射出的一束光从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线的夹角为100°，则反射角的大小为______，折射角的大小为______。
15．如图甲所示，小聪和小明能同时看到掉在地面上的书，原因是光射到书本上时发生了______，若太阳光与地面成20°角，则反射角是______。如图乙所示，当一束光线从空中斜射入水中，其中分界面是______，分界面的______侧是水。
三、画图题
16．S点是水中鱼所在位置，S'是人眼在A处看到鱼的像位置，请完成光路。
17．如图所示的两条光线其中的一条是由光源发出经平面镜反射后形成的，另一条是由同一光源发出的光。请完成光路图，并确定光源的位置。
18．①如左图所示，S是发光点，A是某反射光线上的一点。请画出这条反射光线，并完成光路图。
②如右图所示，是两条从镜面反射出的反射光线，请画出发光点的位置。
四、探究题
19．如图所示，是小明同学探究“平面镜成像特点”的实验情景：
（1）小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于_____。
（2）如果实验中采用厚玻璃板，观测到灯A通过玻璃板在不同位置成了两个清晰的像，且测得两个像之间的距离为0.6厘米，则玻璃板的厚度为_____厘米。
（3）若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：_____。
20．如图甲是“探究平面镜成像特点”的实验装置图。
(1)实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于_______。
(2)在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是_______(选填“蜡烛A的像”或“蜡烛B的像”)，看到蜡烛是由光的_______(填“反射”或“折射”)形成的。
(3)移去蜡烛B，在其原来位置上放置一块光屏，光屏上_______(选填“能”或“不能)呈现蜡烛A的像。
(4)实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是_______图中的(选填“A1”、“A2”或“A3”)。
21．同学们学习了“光的折射”后，知道了光从空气斜射入玻璃中时，折射角小于入射角。入射角增大，折射角也增大。那么当光从空气斜射入玻璃中时，折射角与入射角大小是否成正比呢?
实验序号
1
2
3
4
入射角
20°
40°
60°
80°
折射角
13°
________
35°
41°
（建立猜想）折射角与入射角大小可能成正比。
（实验探究）同学们测得了四组实验数据。
第2次实验如图所示，请将实验数据填入表格中。
（实验结论）折射角与入射角大小________（选填成正比或（不成正比）。
（评价与交流）根据实验数据，还可以得出的结论是________
22．在探究光的折射规律实验中，某小组将光从空气分别射入水和玻璃中，并记录了如下数据：
空气中的入射角i
0°
30°
45°
60°
水中的折射角r
0°
22°
32°
40°
玻璃中的折射角
0°
17°
24°
30°
分析表中数据，可以得到一些规律：
（1）光从空气斜射入其他介质时，折射角随着入射角的增大而增大；分析表中数据猜想，光从空气射入其他介质时，折射角________（填“可能”或“不可能”）达到90°。
（2）当光线以32°入射角从水中射向空气时，折射角等于________°。
（3）根据表中数分新，用塑料薄膜和水制成一个“水凸透镜”，与外观尺寸相同的玻璃凸透镜相比，“水凸透镜”的焦距更________（填“大”或“小”）。
（4）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：
介质
水
玻璃
冰
空气
酒精
光速（m/s）
综合分析表中的数据和图中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角_____（选填“大于”、“小于”或“等于”）入射角。
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．D
【详解】
A．图中反射角大于入射角，故错误；
B．图中入射光线与折射光线在法线同一侧，且反射角小于入射角，故错误；
C．图中折射角小于入射角，故错误；
D．图中反射角等于入射角，折射光线与入射光线分居法线两侧，且折射角大于入射角，故正确。
故选D。
2．B
【详解】
来自岸上树木的光线斜射到水面上发生反射，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影，故B图正确。故选B。
3．B
【详解】
当光从空气斜射入水中时，折射角小于入射角，如图为最左边和最右边折射光线的光路从图中可以看出，折射光线在原来光线的内侧。
故选B。
4．B
【详解】
A．保持水面高度不变使激光笔向右平移，即入射光线向右平移，入射角不变，折射角也不变，所以在容器底部产生一个光斑也向右平移，故A项不符合题意。
B．保持激光射入角度不变使水面上升，则入射点向左移动，入射角不变，折射角也不变，折射光线与原光线平行向左平移，所以在容器底部产生一个光斑也向左平移，故B项符合题意。
C．保持激光射入角度不变使水面下降，则入射点向右移动，光线在容器底部产生一个光斑也向右平移，故C项不符合题意。
D．保持水面高度和入射点不变使激光入射角增大，则折射角也增大，折射光线远离法线，光线在容器底部产生一个光斑也向右平移，故D项不符合题意。
故选B。
5．C
【详解】
A．将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右边移动，则反射光线也向右移动，光斑会向上移动，不能击中目标，故A不符合题意；
B．将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能击中目标，故B不符合题意；
C．激光笔在不改变入射角的情况下向左移动，则入射光线方向不变，入射点向左移动，则反射光线也向左移动，光斑会向下移动，能击中目标，故C符合题意；
D．激光笔在不改变入射角的情况下向右移动，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能击中目标，D不符合题意。
故选C。
6．B
【详解】
ABCD．入射光线在A纸板上明显呈现，想要探究反射光线与入射光线是否在同一平面内，只要沿ON向前或后转动硬纸板B，观察反射光线是否在纸板B上呈现，并观察A、B纸板的位置关系。故ACD不符合题意，B符合题意。
故选B。
7．B
【详解】
根据平面镜成像特点，大致作出硬纸板在平面镜中成像情况，可以判断B选项是硬纸板在平面镜中成像情况。如图所示
故选B。
8．C
【详解】
青蛙之所以坐在井里只能看到很小的一片天，就是因为光是沿直线传播的缘故，同时，光从空气斜射入水中时，发生折射，折射角变小，据此结合图示进行判断．当井里灌满水后，光线照到水面会发生折射现象，由于光是从空气斜射向水中，所以折射角小于入射角，因此井底之蛙看到的视野范围比没水时会更大；
A、图中光线没有发生折射，故A错误；
B、图中光线是由青蛙的眼睛发出的，光的传播方向错误，故B错误；
C、图中光从空气斜射入水中时，发生折射，折射角小于入射角，青蛙的观察范围变大，故C正确．
D、图中光发生折射时，折射光线和入射光线在法线的同侧，不符合光的折射规律，故D错误；
9．B
【分析】
根据光的折射和光沿直线传播分析作答。
【详解】
由于存在大气层，太阳光射入大气层的时候会发生折射，导致太阳在地平线以下时，阳光就可以照到地球上某些地方，如果没有这层大气，太阳光将沿直线传播，太阳要在地平线以上时，才能看到日出，故日出会延迟；同理，由于存在大气层，太阳光射入大气层的时候会发生折射，导致太阳在地平线以下时，阳光就可以照到地球上某些地方，如果没有这层大气，太阳光将沿直线传播，太阳一到地平线以下，就看不到了太阳了，即日落会提前。
故选B。
10．B
【分析】
把水槽的左段稍垫高一点，待水面重新恢复平静时，水面仍然水平，根据光的反射定律进行分析即可．
【详解】
若把水槽的左段稍垫高一点，待水面重新恢复平静时，水面仍然处于水平位置，入射点不变，所以反射光线射到墙上的位置不变，B正确，ACD错误．
故选B．
11．①③④
②
【分析】
平面镜成像的原理是光的反射；我们能看到本身不发光的物体，都是因为它们反射的光射到了我们的眼睛里；光从一种介质斜射入另一种介质中，就会发生光的折射，我们看到的水中的鱼并不是鱼实际的位置，而是光的折射形成的一个虚像。
【详解】
[1]能看到岸上的树，空中的鸟，是他们反射的光射到了人的眼睛里，是光的反射形成的；自己看到水中的倒影，这是平面镜成像，平面镜成像的原理是光的反射，故属于光的反射形成的是①③④。
[2]小明看到的“水中的鱼”并不是实际的鱼，而是由于光的折射形成的一个虚像，故属于光的折射形成的是②。
12．漫反射
可逆
【详解】
(1)[1]由于黑板面较粗糙，当光照到黑板上发生漫反射，使反射光向各个方向传播，而使教室里各处都能看清楚黑板上的字迹。
(2)[2]小明从汽车的后视镜里看见驾驶员的眼睛，此时爸爸通过车内后视镜也一定能看见小明，是由于光路是可逆的缘故。
13．3
不变
【详解】
[1]平面镜成的像与物体到镜面的距离相等，小敏站在平面镜前1.5m处，此时物距为1.5m，则像距也为1.5m，所以她离自己在镜中的像的距离为
则她离自己在镜中的像3m。
[2]平面镜所成的像与物是等大的，与物体到镜面的距离无关，所以不管她慢慢远离镜子还是靠近镜子时，像的大小将不变。
14．37°
43°
【详解】
[1]入射光线与界面成53°角，所以入射角等于
90°-53°=37°
根据光的反射定律，反射角等于入射角，所以反射角的大小为37°。
[2]反射光线与折射光线夹角为100°，所以折射角等于
180°-100°-37°=43°
15．漫反射
70°
PQ
左
【详解】
[1]小聪和小明能同时看到掉在地面上的书，说明反射光线向各个方向的都有，是光射到书本上时发生了漫反射现象。
[2]若太阳光与地面成20°角，则入射角为
90°-20°=70°
反射角等于入射角，所以反射角也为70°
[3][4]由图可知，∠BON等于∠CON，因此MN是法线，PQ是界面。由光的反射定律和光的折射规律可知法线的一侧只有一条光线是入射光线，所以CO是入射光线，OB是反射光线，OA是折射光线，又因为∠AOM小于∠CON，分界面的左侧是水。
16．
【详解】
我们能看到水中的鱼是因为折射光线进入我们的眼睛，我们顺着折射光线的反向延长线看到鱼的虚像．连接A和S‘找到入射光线的入射点O，再连接SO就是入射光线，OA就是折射光线。如图所示
17．
【分析】
首先根据图示确定两条光线哪一条是由光源发出经平面镜反射后形成的,哪一条是由同一个光源发出的光，然后根据光的反射定律作图。
【详解】
由图可知，左边的光线为光源发出的光经平面镜反射后形成的，右边的光线是由同一光源发出的光，过反射点作法线，然后根据反射角等于入射角，在法线右侧画出入射光线，则两条光线的交点为光源S的位置。如图所示：
【点睛】
本题的突破点在于考生要先确定两条光线哪条属于反射光，哪条属于发射光。
18．(1)
(2)
【详解】
(1)
作出发光点S在平面镜中的像点S′，连接S′A交与平面镜于点O，连接SO作出入射光线，连接OA作出反射光线，如下图所示：
(2)
先将两条反射光线反向延长交于一点S′，再作出S′关于平面镜的对称点S，即为发光点S的位置，如下图所示：
19．像的位置
0.3
玻璃板不是垂直放置在水平桌面上
【详解】
(1)[1]小明在实验中用透明的玻璃板代替平面镜，主要是利用了玻璃透明的特点，便于确定像的位置。
(2)[2]根据物像到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的2倍，即平面镜的厚度是
×0.6cm=0.3cm
(3)[3]若在实验中无论怎样在水平桌面上移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：玻璃板不是垂直放置在水平桌面上。
20．确定像的位置
蜡烛A的像
反射
不能
A1
【详解】
（1）[1]该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到A蜡烛像的同时，也能观察到蜡烛B，当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A的像的位置。
（2）[2][3]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合；在比较物与像的大小关系时，蜡烛B替代的是蜡烛A的像；看到蜡烛是由光的反射形成的。
（3）[4]移去后面的蜡烛，并在所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像．所以平面镜所成的像是虚像。
（4）[5]实验过程中如果玻璃板没有垂直架在纸上，而是如图所示倾斜，物与像关于镜面对称，蜡烛A的像应是图中的A1。
21．25°
不成正比
光从空气斜射入玻璃中时，折射角增大值小于入射角增大值
【详解】
[1]由图知，折射角为：90°?65°=25°。
[2]由表格数据可知，折射角和入射角的比值分别为：
则折射角和入射角的比值不是定值，所以折射角和入射角大小不成正比。
[3]观察表格数据知，入射角
20°→40°→60°→80°
每次入射角都增加?20°，折射角
13°→25°→35°→41°
每次分别增加?12°、10°、6°，所以光从空气斜射入玻璃中时，折射角的增加值小于入射角的增加值。
22．不可能
45
大
小于
【分析】
(1)根据表格中入射角和折射角的大小分析。
(2)在光的折射中，光路是可逆的。
(3)根据表中数据分析，入射角相同时，光射入玻璃和水中时折射角的大小关系，由此分析。
(4)由表中数据可以看出，光从传播速度大的介质斜射入传播速度小的介质中时，折射角的与入射角的大小关系。
【详解】
(1)[1]由表格中的数据可知：当空气中的入射角i逐渐增大时，折射角也随之增大；但折射角始终小于入射角，故光从空气射入其它介质时，折射角不可能达到90°。
(2)[2]光的折射中，光路是可逆的，由表格可知，当光线以32°入射角从水中射向空气时，则折射角是45°。
(3)[3]由表格可知，入射角相同时，光射入玻璃的折射角为24°，光射入水中时折射角为32°，玻璃对光的偏折能力更强，所以两个外形完全一样的水凸透镜和玻璃凸透镜，玻璃凸透镜的焦距应更短，水凸透镜的焦距更大。
(4)[4]
由表可知，，对照分析图可知，光从水中斜射入玻璃中时，折射角小于入射角；，对照分析图可知，光从玻璃中斜射入冰中时，折射角大于入射角；，对照分析图可知，光从冰中斜射入空气中时，折射角大于入射角；综上可知，当光从传播速度大的介质斜射入传播速度小的介质中时，折射角小于入射角。
