2.6 透镜与视觉 同步练习—2020-2021学年浙教版七年级科学下册

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
(
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
)
(
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
第二章
透镜与视觉
一、选择题（共15题；共30分）
1.下列属于预防近视的做法是（
??）
A.?课间远眺几分钟??????????????????B.?强光下看书??????????????????C.?在公交车上看书??????????????????D.?躺着看手机
2.晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是?
(???
)
A.?水滴蒸发，带走叶子的热量????????????????????????????????B.?水滴在阳光下温度升高，把叶烫焦
C.?水滴容易透过阳光?
????????????????????????????????
????????????D.?水滴会使阳光会聚，把叶子烧焦
3.当我们突然遇到较强的阳光时，人眼瞳孔的生理变化是（???
）。
A.?扩大?????????????????????????????????B.?缩小?????????????????????????????????C.?不变化?????????????????????????????????D.?无法判断
4.如图是四个透镜实物图，属于凹透镜的是（
???）
A.?????????????????????????????????B.?????????????????????????????????C.?????????????????????????????????D.?
5.图中人手持的是一枚(??
)
A.?凹透镜，可以矫正近视???????????????????????????????????????B.?凹透镜，可以矫正远视
C.?凸透镜，可以矫正近视???????????????????????????????????????D.?凸透镜，可以矫正远视
第5题图
第6题图
6.在探究凸透镜成像规律的实验中，光具座上的光屏、凸透镜和蜡烛的位置如图所示，此时在光屏上恰好成一个清晰的像。下列说法正确的是（???
）
A.?若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向右移动才可再次呈现清晰的像
B.?图中凸透镜成像的特点可应用在照相机上
C.?该凸透镜的焦距可能是21cm
D.?将蜡烛移到光具座35cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像
7.电影3D《2012》中，有四大末日预言，近视的同学也要戴3D眼镜观看，下图的四幅图，分别该同学表示近视眼成像情况和矫正做法的是
(???
)
A.?①④?????????????????????????????????????B.?①③?????????????????????????????????????C.?②④?????????????????????????????????????D.?②③

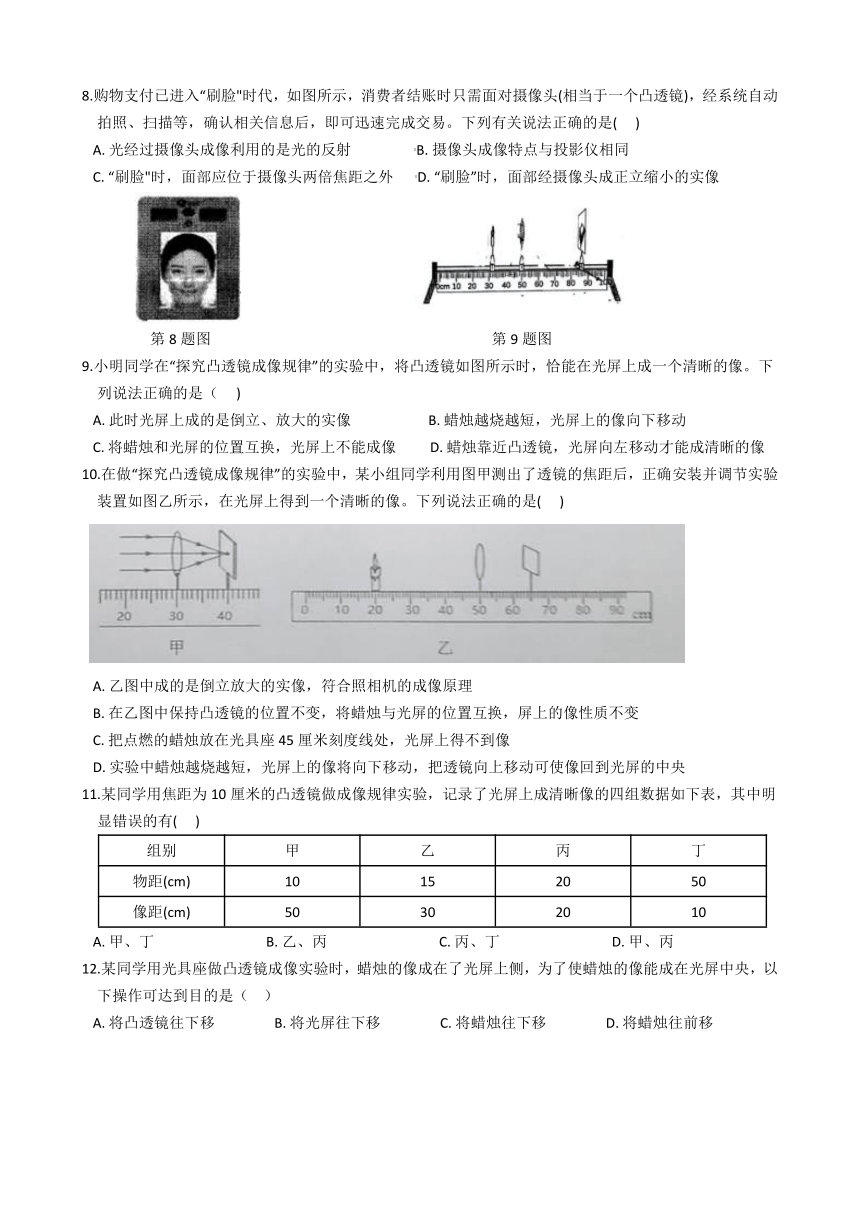

8.购物支付已进入“刷脸"时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是(???
)
A.?光经过摄像头成像利用的是光的反射??????????????????B.?摄像头成像特点与投影仪相同
C.?“刷脸"时，面部应位于摄像头两倍焦距之外??????D.?“刷脸”时，面部经摄像头成正立缩小的实像
第8题图
第9题图
9.小明同学在“探究凸透镜成像规律”的实验中，将凸透镜如图所示时，恰能在光屏上成一个清晰的像。下列说法正确的是（???
)
A.?此时光屏上成的是倒立、放大的实像??????????????????
B.?蜡烛越烧越短，光屏上的像向下移动
C.?将蜡烛和光屏的位置互换，光屏上不能成像???????
D.?蜡烛靠近凸透镜，光屏向左移动才能成清晰的像
10.在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是(???
)
A.?乙图中成的是倒立放大的实像，符合照相机的成像原理
B.?在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，屏上的像性质不变
C.?把点燃的蜡烛放在光具座45厘米刻度线处，光屏上得不到像
D.?实验中蜡烛越烧越短，光屏上的像将向下移动，把透镜向上移动可使像回到光屏的中央
11.某同学用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像的四组数据如下表，其中明显错误的有(??
?)
组别
甲
乙
丙
丁
物距(cm)
10
15
20
50
像距(cm)
50
30
20
10
A.?甲、丁????????????????????????????????B.?乙、丙????????????????????????????????C.?丙、丁????????????????????????????????D.?甲、丙
12.某同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的是（??
）
A.?将凸透镜往下移?????????????????B.?将光屏往下移?????????????????C.?将蜡烛往下移?????????????????D.?将蜡烛往前移
13.如图所示,有一个圆柱体PQ,放在凸透镜前图示位置,它所成的像的形状是（?
??）
A.????????????????????B.????????????????????C.????????????????????D.?
第13题图
第14题图
第15题图
14.某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是(???
)
A.?将蜡烛适当远离透镜，光屏适当靠近透镜???????????B.?将蜡烛适当靠近透镜，光屏适当远离透镜
C.?将蜡烛、光屏均适当靠近透镜?????????????????????????????
D.?将透镜适当靠近光屏
15.如图所示，有一块透明石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（??
）
A.?光束在空气层中将变的会聚????????????????????????
????????B.?光束在空气层中将变的发散
C.?光束在空气层中传播方向不会发生变化???????????????D.?光束在空气层中将发生反射
二、填空题（共4题；共20分）
16.如用u表示物体到凸透镜的距离，v表示像到凸透镜的距离,f表示焦距，则凸透镜的成像规律可表示为：
(1)当u＞2f
时，在光屏上可得到________
、________、
________
像。
(2)当u=2f
时，在光屏上可得到________、________、________
像。
(3)当
f
＜u
＜2f
时，在光屏上可得到________、________、________
像。
(4)当u＜
f
时，可透过凸透镜看到________、________、________
像。
17.在“探究凸透镜成像规律”的实验中：
(1)若凸透镜的焦距是10cm，当蜡烛距凸透镜15cm时，光屏上成________的实像；
(2)若已在光屏上成清晰的像，此时用纸板挡住凸透镜的下半部分，则所成的烛焰的像为________（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整像”）。
18.在“探究凸透镜成像规律”的实验中。
(1)实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是________。
(2)当蜡烛、凸透镜和光屏的相对位置如图所示时，光屏上出现清晰的像，则像是倒立、________的实像。
(3)在(2)的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置________透镜(选填“凸”或“凹”)，才可能在光屏上得到清晰的像，这其实就是“近视眼”的矫正原理。
19.小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。
(1)小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但A在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距________（选填“大于”、“等于”或“小于”）15厘米。
(2)小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、________（选填“放大”、“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向_______（选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
三、实验探究题（共4题；共19分）
20.小徐在STEAM课堂上，通过老师的教导，成功制作出水凸透镜，并完成了以下实验：
(1)在探究凸透镜成像的规律时，通过注水器调节水透镜的焦距为10cm。将蜡烛、水凸透镜和光屏固定在如图甲所示的位置上，此时在光屏上得到清晰像的性质是倒立、________的实像。
(2)在光屏上得到清晰的像后，如果保持光屏和水凸透镜的位置不变，当蜡烛向水凸透镜靠近时，要在光屏上重新得到清晰的像，可以采取什么办法？请简要写出操作过程________。
(3)白光经三棱镜后，光屏上自上而下出现了如图乙红、橙、黄、绿、蓝、靛、紫的色带（部分色光未画出）。这说明不同色光在入射三棱镜（或凸透镜）时，蓝光偏折的程度会最大。于是，小徐使用红光、黄光和蓝光来测量水凸透镜的住距（f）大小（如图丙）。以下关于三种色光通过水凸透镜时的焦距（f）大小关系正确的是??????
。
A.f红>f黄>f蓝
B.f红C.f红=f黄=f蓝
D.f黄>f红>f蓝
21.在“探究凸透镜成像规律”的实验中：
(1)小红先将凸透镜正对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小最亮的点，如图甲所示，这一操作的目的是________。
(2)实验中，当蜡烛、凸透镜和光屏位于如图乙所示的位置时，小红看到在光屏上成了一个烛焰清晰________(选填“放大”“等大”或“缩小”)的像，
________(填光学设备名称)就是利用这一成像规律工作的。
(3)实验中，如图乙所示的位置，要使烛焰在光屏上所成的像变小，若凸透镜的位置不动，蜡烛应________?(选填“靠近”或“远离”)凸透镜，同时调整光屏位置。
(4)实验时，蜡烛越烧越短，光屏上的像向________?移动，若用不透明纸遮住透镜的一半，光屏上的像________(填选项)。
A.无影响???
B.像变为原来的一半???
C.能成完整的像，像变暗???
D.不成像
22.某校兴趣小组同学利用注射器和透明胶膜自制水透镜，探究凸透镜成像规律。如图，若此时恰好能在光屏上成清晰的像，则物距为________cm，像的性质为________(选填“缩小”或“放大”)的实像。如果将蜡烛略向左移，为了仍旧能成清晰的像，光屏应该向________(选填“左”或“右”)移动。如果将蜡烛略向右移，光屏不动，为了仍旧能成清晰的像，注射器应将水________?(选填“注入”或“抽出”)透明胶膜。
23.小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
(1)调整器材高度时，应________（选填“点燃”或“不点燃”）蜡烛。
(2)器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与
________（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
(3)将蜡烛移动至20cm刻度处，应将光屏移动到??
????（选填字母）范围的某一位置才能再次在光屏得到清晰的像。
A.50cm-60cm
B.60cm-70cm
C.70cm-80cm
(4)张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光屏上得到的清晰的像应该是图丙中的________（选填字母）。
四、解答题（共5题；共35分）
24.完成图中透镜的光路。
25.在下图中，画出通过透镜的折射光线。
26.平面镜与水平面的夹角为30°，光源S发出的经过平面镜反射的两条光线如图所示，请标出光源S
的位置（保留作图痕迹）。
27.在图中画出光线射出水面的折射光线以及经过透镜的折射光线。
28.根据题目要求作图
(1)请在图中画出AO的反射光线，并标明反射角的大小。
(2)根据平面镜成像特点在图中作出物体AB在平面镜中所成的像A'B'（请保留作图痕迹）。
(3)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中到画出：
①凸透镜的焦点F；②点光源S的位置；③光线a经过凸透镜后的折射光线。
参考答案
一、选择题
1.
A
2.
D
3.
B
4.
C
5.
D
6.
A
7.
B
8.
C
9.
A
10.
C
11.
A
12.
A
13.
B
14.
B
15.
A
二、填空题
16.
(1)倒立；缩小；实(2)倒立；等大；实(3)倒立；放大；实(4)正立；放大；虚
17.
(1)倒立、放大(2)亮度稍暗的完整像
18.
(1)使像能够成在光屏的中央(2)缩小(3)凹
19.
(1)大于(2)放大；靠近
三、实验探究题
20.
(1)缩小(2)通过注射器往水凸透镜中注入适量的水(3)A
21.
(1)测量凸透镜焦距(或找凸透镜焦点)(2)放大；幻灯机(或投影仪)(3)远离(4)上；C
22.
50.0；缩小；左；注水
23.
(1)点燃(2)投影仪(3)B(4)B
四、解答题
24.
解：如图所示：
25.
解：如图所示：
26.
或者
27.
如图
28.
(1)解：如图所示：
(2)解：如图所示：
(3)解：如图所示：
