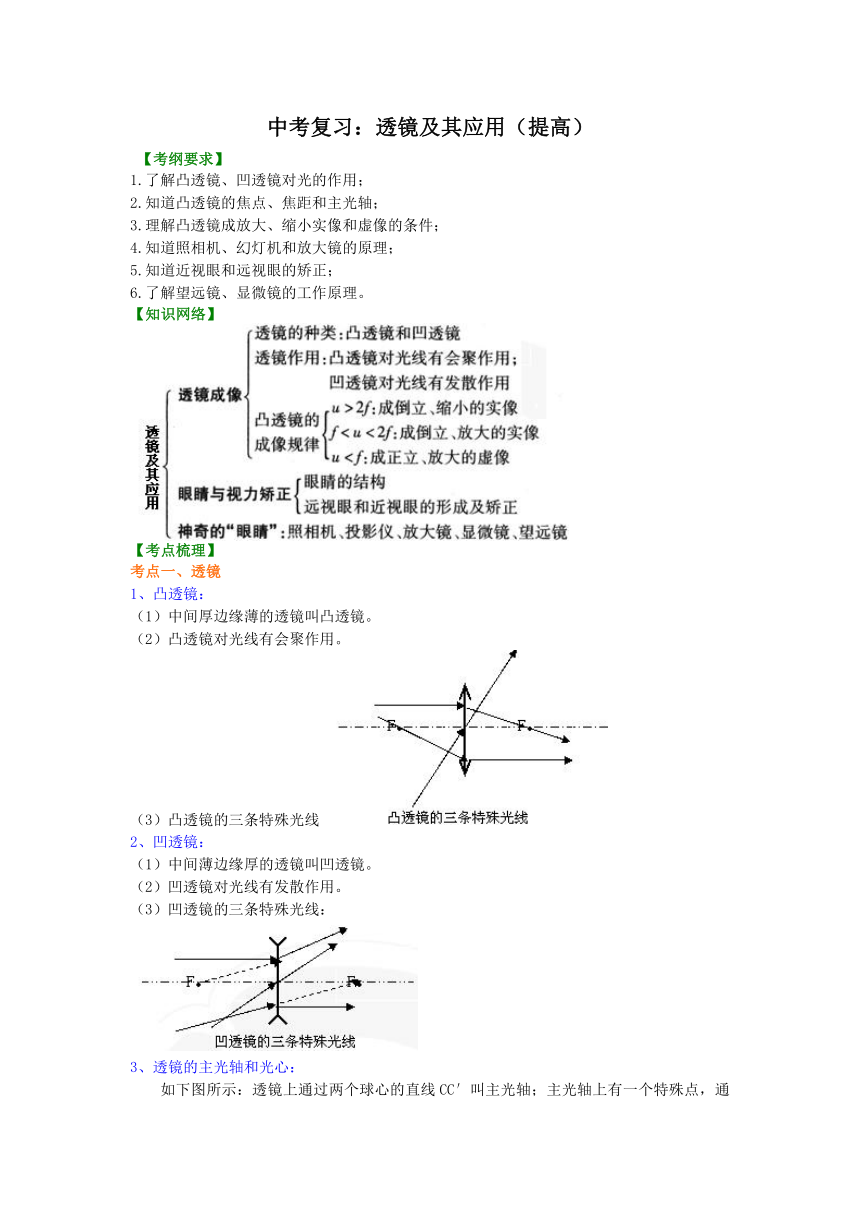

中考复习：透镜及其应用（提高）
【考纲要求】
1.了解凸透镜、凹透镜对光的作用；
2.知道凸透镜的焦点、焦距和主光轴；
3.理解凸透镜成放大、缩小实像和虚像的条件；
4.知道照相机、幻灯机和放大镜的原理；
5.知道近视眼和远视眼的矫正；
6.了解望远镜、显微镜的工作原理。
【知识网络】
【考点梳理】
考点一、透镜
1、凸透镜：
（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
（3）凸透镜的三条特殊光线
2、凹透镜：
（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
（3）凹透镜的三条特殊光线：

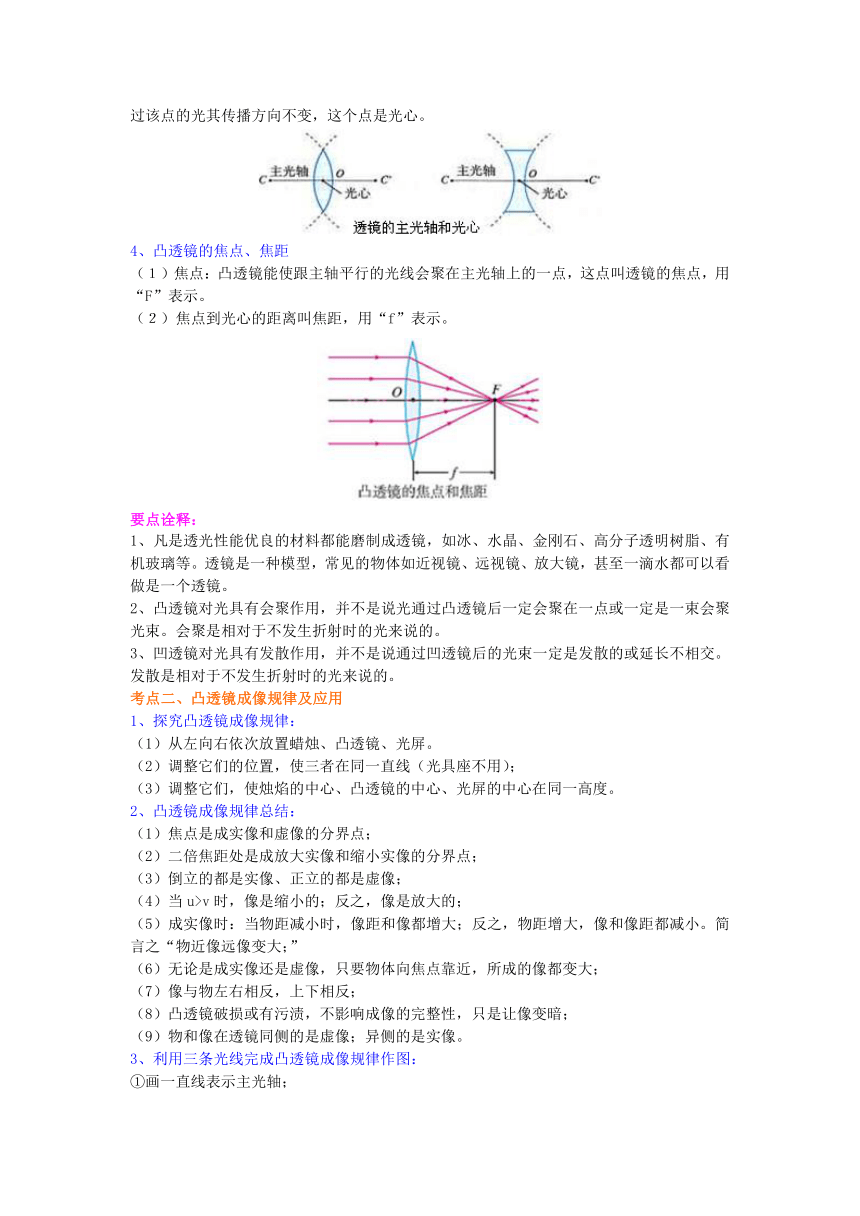

3、透镜的主光轴和光心：
如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。
4、凸透镜的焦点、焦距
（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
要点诠释：
1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚是相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对于不发生折射时的光来说的。
考点二、凸透镜成像规律及应用
1、探究凸透镜成像规律：
（1）从左向右依次放置蜡烛、凸透镜、光屏。
（2）调整它们的位置，使三者在同一直线（光具座不用）；
（3）调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。
2、凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
3、利用三条光线完成凸透镜成像规律作图：
①画一直线表示主光轴；

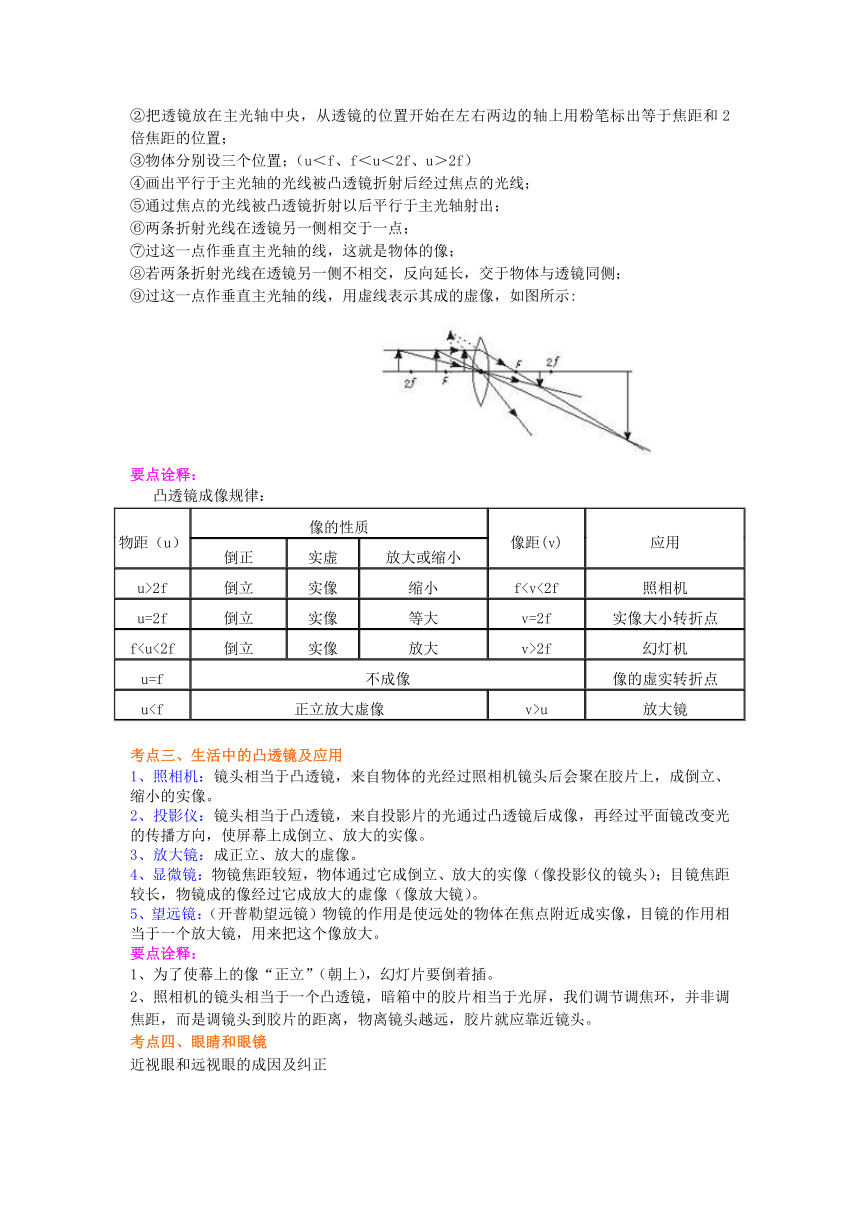

②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；
③物体分别设三个位置；（u＜f、f＜u＜2f、u＞2f）
④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线；
⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出；
⑥两条折射光线在透镜另一侧相交于一点；
⑦过这一点作垂直主光轴的线，这就是物体的像；
⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜同侧；
⑨过这一点作垂直主光轴的线，用虚线表示其成的虚像，如图所示:
　　　　　　　　　　　　　　　　
要点诠释：
凸透镜成像规律：
物距（u） 像的性质 像距(v) 应用
倒正 实虚 放大或缩小

u>2f 倒立 实像 缩小 fu=2f 倒立 实像 等大 v=2f 实像大小转折点
f2f 幻灯机
u=f 不成像 像的虚实转折点
uu 放大镜
考点三、生活中的凸透镜及应用
1、照相机：镜头相当于凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，成倒立、缩小的实像。
2、投影仪：镜头相当于凸透镜，来自投影片的光通过凸透镜后成像，再经过平面镜改变光的传播方向，使屏幕上成倒立、放大的实像。
3、放大镜：成正立、放大的虚像。
4、显微镜：物镜焦距较短，物体通过它成倒立、放大的实像（像投影仪的镜头）；目镜焦距较长，物镜成的像经过它成放大的虚像（像放大镜）。
5、望远镜：（开普勒望远镜）物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。
要点诠释：
1、为了使幕上的像“正立”（朝上），幻灯片要倒着插。　
2、照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
考点四、眼睛和眼镜

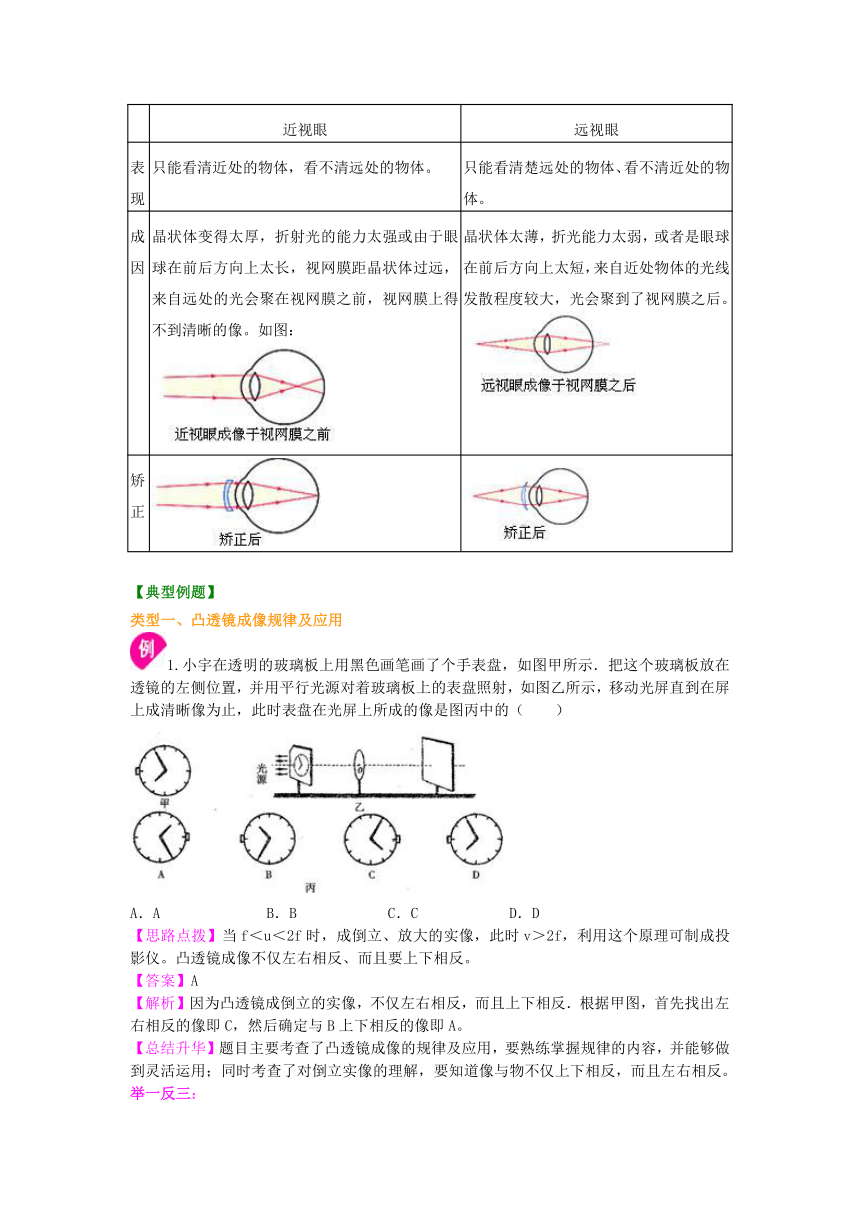

近视眼和远视眼的成因及纠正
　 近视眼 远视眼
表现 只能看清近处的物体，看不清远处的物体。 只能看清楚远处的物体、看不清近处的物体。
成因 晶状体变得太厚，折射光的能力太强或由于眼球在前后方向上太长，视网膜距晶状体过远，来自远处的光会聚在视网膜之前，视网膜上得不到清晰的像。如图：
晶状体太薄，折光能力太弱，或者是眼球在前后方向上太短，来自近处物体的光线发散程度较大，光会聚到了视网膜之后。
矫正

【典型例题】
类型一、凸透镜成像规律及应用
1.小宇在透明的玻璃板上用黑色画笔画了个手表盘，如图甲所示．把这个玻璃板放在透镜的左侧位置，并用平行光源对着玻璃板上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此时表盘在光屏上所成的像是图丙中的（　　）
A．A B．B C．C D．D
【思路点拨】当f＜u＜2f时，成倒立、放大的实像，此时v＞2f，利用这个原理可制成投影仪。凸透镜成像不仅左右相反、而且要上下相反。
【答案】A
【解析】因为凸透镜成倒立的实像，不仅左右相反，而且上下相反．根据甲图，首先找出左右相反的像即C，然后确定与B上下相反的像即A。
【总结升华】题目主要考查了凸透镜成像的规律及应用，要熟练掌握规律的内容，并能够做到灵活运用；同时考查了对倒立实像的理解，要知道像与物不仅上下相反，而且左右相反。
举一反三：

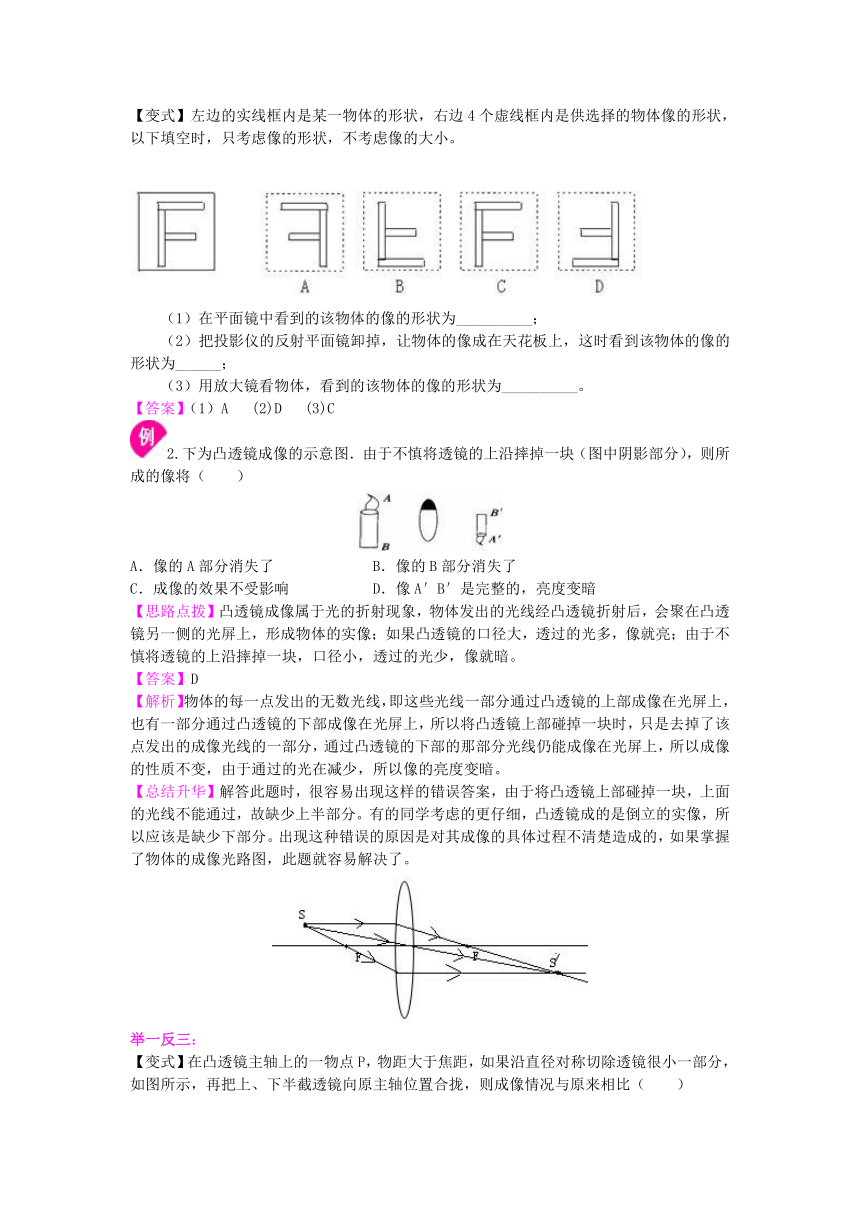

【变式】左边的实线框内是某一物体的形状，右边4个虚线框内是供选择的物体像的形状，以下填空时，只考虑像的形状，不考虑像的大小。
　　　　　　
　　（1）在平面镜中看到的该物体的像的形状为__________；
　　（2）把投影仪的反射平面镜卸掉，让物体的像成在天花板上，这时看到该物体的像的形状为______；
　　（3）用放大镜看物体，看到的该物体的像的形状为__________。
【答案】（1）A　 (2)D　 (3)C
2.下为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块（图中阴影部分），则所成的像将（　　）
A．像的A部分消失了 B．像的B部分消失了
C．成像的效果不受影响 D．像A′B′是完整的，亮度变暗
【思路点拨】凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；由于不慎将透镜的上沿摔掉一块，口径小，透过的光少，像就暗。
【答案】D
【解析】物体的每一点发出的无数光线，即这些光线一部分通过凸透镜的上部成像在光屏上，也有一部分通过凸透镜的下部成像在光屏上，所以将凸透镜上部碰掉一块时，只是去掉了该点发出的成像光线的一部分，通过凸透镜的下部的那部分光线仍能成像在光屏上，所以成像的性质不变，由于通过的光在减少，所以像的亮度变暗。
【总结升华】解答此题时，很容易出现这样的错误答案，由于将凸透镜上部碰掉一块，上面的光线不能通过，故缺少上半部分。有的同学考虑的更仔细，凸透镜成的是倒立的实像，所以应该是缺少下部分。出现这种错误的原因是对其成像的具体过程不清楚造成的，如果掌握了物体的成像光路图，此题就容易解决了。
举一反三：
【变式】在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除透镜很小一部分，如图所示，再把上、下半截透镜向原主轴位置合拢，则成像情况与原来相比（ ）
A.相同　　
B.成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移
C.成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移
D.不能成像
【答案】C
实验序号 物距（u） 像的性质 像距（v）

实虚 大小 正倒
1 u＞2f 实像 缩小 倒立 f＜v＜2f
2 f＜u＜2f 实像 缩小 正立 v＞2f
3 u＜f 虚像 放大 倒立 |v|＞u
3.某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表，其中正确的是（　　）
A．实验1 B．实验2 C．实验3 D．实验2和实验3
【思路点拨】根据凸透镜成像规律：物距小于焦距成正立、放大的虚像，像距大于物距。物距大于一倍焦距小于二倍焦距成倒立、放大的实像，像距大于物距。物距等于二倍焦距成倒立等大实像，像距等于物距。物距大于二倍焦距成倒立、缩小的实像，像距小于物距。
【答案】A
【解析】由凸透镜成像的规律，当u＞2f时，成倒立、缩小的实像，f＜v＜2f，所以A符合题意；当f＜u＜2f时，成倒立、放大的实像，v＞2f，所以B、D不符合题意；当u＜f时，成正立、放大的虚像，|v|＞u。所以C不符合题意。
【总结升华】此题主要考查了凸透镜成像的规律，关键要熟练掌握成像特点与物距之间的关系，同时也要掌握像距与物距的关系。在学习过程中，要善于寻找规律。
举一反三：
【变式】如图所示，a、b、c、d是距凸透镜不同距离的四个点。F为焦点。下列几种光学仪器的成像原
理与物体在不同点时的成像情况相对应，下列说法正确的是（　　）
A．幻灯机是根据物体放在c点时的成像特点制成的
B．照相机是根据物体放在d点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在a点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似
【答案】A
4.关于透镜的下列说法中正确的是（　　）
A．近视眼镜的镜片是凹透镜 B．监控摄像头的镜头相当于一个凹透镜
C．凸透镜所成的像都是实像 D．隔着放大镜看物体总是放大的
【思路点拨】（1）掌握近视眼的成因和凸透镜和凹透镜对光线的作用不同，凸透镜的三种成像情况和应用，是解决本题的关键。（2）凸透镜对光线有会聚作用，凹透镜对光线有发散作用。（3）凸透镜成像的三种情况：U＞2f? 倒立、缩小的实像，应用于照相机或摄像头；2f＞U＞f? 倒立、放大的实像，应用于幻灯机或投影仪；U＜f? 正立、放大的虚像，应用于放大镜。
【答案】A
【解析】近视眼是晶状体太厚，对光线的会聚能力增强，使像成在视网膜的前方，戴近视眼镜使光线发散一些，凹透镜对光线有发散作用，近视眼镜是凹透镜；摄像头是利用凸透镜U＞2f成倒立、缩小的实像，镜头是一个凸透镜；凸透镜既能成实像，又能成虚像；放大镜是一个凸透镜，隔着放大镜看物体，当U＞2f时能看到一个倒立、缩小的像，当2f＞U＞f?时，能看到一个倒立、放大的像；当U＜f?能看到一个正立、放大的像。
【总结升华】这个题目综合性比较强，考查了近视眼和远视眼的成因、凸透镜和凹透镜对光线的作用、凸透镜成像的三种情况和应用，尤其是最后一个选项，一般学生认为隔着放大镜看物体只能看到正立、放大的像，实际上还能看到倒立、放大、等大、缩小的像。
举一反三：
【变式】关于透镜应用，下列说法正确的是（　　）
A．近视眼镜利用了凸透镜对光线的会聚作用
B．照相时，被拍景物到镜头的距离应大于二倍焦距
C．较小的文字通过投影仪可在屏幕上成正立放大的实像
D．用显微镜观察物体，物体到物镜的距离应大于二倍焦距
【答案】B
类型二、作图与实验探究
5.如图所示，有两条光线分别从凸透镜的两倍焦距（P）处和一倍焦距（F）处射向凸透镜，请在图
中画出它们通过透镜后的光路。
【思路点拨】根据凸透镜的三条特殊光线中的一条，过焦点的光通过透镜之后平行于主光轴；根据凸透镜成像规律，物距等于2倍焦距的时候，像距等于物距。
【答案】
【解析】过焦点的光线经凸透镜折射后，平行于主光轴，从二倍焦点发出的光经凸透镜折射后，仍过二倍焦点。
【总结升华】本题考查了凸透镜对特殊光线的折射特点．注意光线上要标出光的传播方向。
举一反三：
【变式】如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a(双箭头)和 b(单箭头)是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点，由图可知，下列说法正确的是（ ）
A.透镜是凸透镜，距离OP小于焦距 B.透镜是凸透镜，距离OP大于焦距
C.透镜是凹透镜，距离OP小于焦距 D.透镜是凹透镜，距离OQ大于焦距
【答案】A
6.某兴趣小组用焦距为15cm的凸透镜做“探究凸透镜成像的规律”的实验：
（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面的光具座，点燃蜡烛后，调节烛焰、凸透镜
和光屏，使它们的中心位于 ，其目的是使像成在 。
（2）小明将蜡烛和凸透镜位置如图所示，要得到明亮、清晰的像，他应该把光屏放在65cm刻线处至
cm刻线处之间的某个位置。
（3）小红将蜡烛移动到20cm刻线处，仍保持凸透镜位置不变，再移动光屏，在光屏上会成清晰的、倒立、 （放大/缩小/等大）的实像。此时她将远视眼镜放在蜡烛和凸透镜之间，光屏上的像会变得模糊，要得到清晰的像，应把光屏向 （左/右）移动，这是因为远视眼镜对光线有 （会聚/发散）作用。
（4）小虎同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是
（写出一个）。
【思路点拨】（1）桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上；调节三者的中心大致在同一高度，像才能呈在光屏的中心。（2）根据蜡烛和凸透镜所在的刻度算出物距，根据物距与焦距的关系来判断像距与焦距的关系，即光屏离凸透镜的距离范围。（3）当物距等于二倍焦距时，像距也等于二倍焦距，此时成倒立、等大、实像；远视镜对光起会聚作用，使得成像靠近凸透镜。（4）光屏上找不到像时，可能是成虚像，也可能是像距十分远，也可能是不成像。
【答案】（1）同一高度 光屏中央（2）80（3）等大 左 会聚 （4）物距小于焦距（其他合理即可）
【解析】（1）烛焰、凸透镜、光屏三者的中心调节到同一高度处，使像成在光屏中央。（2）由图可知物距是50cm，大于二倍焦距，所以像距在二倍和一倍焦距之间，即光屏离凸透镜距离应大于15cm，小于30cm，即在65cm刻线和80cm刻线之间。（3）蜡烛在20cm刻线处时，物距等于30cm，即二倍焦距处，此时成倒立、等大、实像；对光线有会聚作用的远视镜，会使得像距变小，故向靠近凸透镜方向移动光屏。（4）可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像；可能是物距略大于焦距，此时像距非常远。
【总结升华】（1）器材先摆放后调节，蜡烛、凸透镜、光屏按顺序摆放到一条直线上；调节烛焰、凸透镜、光屏三者的中心在同一高度处。摆放时强调“蜡烛”、“同一直线”，调节时强调“烛焰”、“同一高度”。（2）光具座上蜡烛所在的刻线并不是物距，凸透镜所在刻线减去蜡烛所在刻线才是物距；同理，也需注意光屏所在刻线不是像距。
【巩固练习】
一、选择
1.下列与光现象有关的说法中错误的是（　　）
A．手影是根据光的直线传播形成的 B．老花镜的镜片是用凸透镜制成的
C．照相机利用了凸透镜能成倒立缩小的虚像的原理 D．色光的三原色是红、绿、蓝
2.下丽是晓丽从生活中收集到的一些光现象实例，以下说法正确的是 ( )
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
3.光通过透镜的光路如图所示，正确的图是（　　）
4.（多选）如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像。将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小。则（　　）
A．凸透镜位于a点左侧 B．凸透镜位于b点右侧
C．蜡烛在a点时，物距大于二倍焦距 D．蜡烛在b点时，像距大于二倍焦距
5.如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm?时，重新调节光屏的位置，清晰可得（　　）
A．倒立缩小的实像 B．倒立等大的实像 C．倒立放大的实像 D．正立放大的虚像
6.放映幻灯片时，想在屏幕山出现“F”画面，则幻灯片的插法应该选择（　　）
7.用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是（　　）
A．不能成像
B．能成一次像，是放大、正立的虚像
C．能成两次像，一次是放大、倒立的实像，一次是缩小、倒立的实像
D．能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像
8.（多选）小丁同学在探究“凸透镜成像规律”的实验中，用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，蜡烛位于透镜左侧的某一位置，如图所示。该同学首先在60cm处观察到像，如图甲；小丁同学之后在60cm处固定一平面镜，眼睛在蜡烛上方向平面镜看去，如图乙。下列说法正确的是（　　）
A．平面镜的作用是改变光线的传播方向
B．在甲图中小丁同学观察到的是正立、放大的虚像
C．该凸透镜的焦距一定小于5cm
D．他可以通过平面镜看到原蜡烛放大的虚像
9.学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5 cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2 cm．小王分别设计了如图所示的四种光路，能够达到目的的是 ( )
二、填空
10.张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个 透镜。晴天强太阳光照射它时，它对光线会产生 作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境。
11. 普通照相机的镜头相当于一个_______透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_______cm时，底片上会得到一个倒立、缩小的_______像(选填“实”或“虚”)。
12.如图所示是人眼球的成像原理图，晶状体相当于一个凸透镜，视网膜相当于光屏，则：当物体在很远的地方时，物体成像在视网膜上，当物体靠近人眼时，若晶状体的焦距不变，则它的像将会落在视网膜________(选填“前”、“上”或“后”)而导致看不清物体，但实际上，人眼在由远到近地观察物体时，晶状体的焦距会________(选填“变大”、“不变”或“变小”)，所以人们还是能清晰地观察到物体。
下列哪种光学仪器成像原理与人眼球成像原理一样?________(选填序号)
①照相机 ②放大镜 ③投影仪 ④潜望镜
13. 如图所示是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放 （选填“光屏”、“蜡烛”或“凸透镜”）．若此时刚好光屏上得到清晰的倒立、缩小的像，则蜡烛是放在 点，光屏应放在 点。
三、作图与实验探究
14.如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
15.如图所示，一束光经凸透镜后射在平面镜上，请完成光路图。
16.【探究名称】探究凸透镜成像的大小与哪些因素有关
【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指(图甲)，看到手指_______的像；然后再用它观察远处的房屋(图乙)，看到房屋_______的像。(选填“放大”、“等大”或“缩小”)
他想：凸透镜成像的大小可能与哪些因素有关?
【进行猜想】凸透镜成像的大小可能与_______有关。
【设计并进行实验】
小明在如图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示。
【结论与应用】
(1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越_______，同时发现像到凸透镜的距离就越_______。
(2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机_______同学(选填“靠近”或“远离”)，同时还应_______照相机的暗箱长度(选填“增长”、“缩短”或“不改变”)。
【答案与解析】
1.【答案】C
【解析】因为光的直线传播，在手的后面形成了黑色的区域，就形成了手影。老花镜戴凸透镜进行矫正，所以老花镜镜片是凸透镜制成的。照相机是利用凸透镜成倒立、缩小的实像来工作的。色光的三原色是红、绿、蓝。
2.【答案】B
【解析】当物距大于两倍焦距时，成缩小的像，A项错；凸透镜对所有的光都有会聚作用，C项错；水面下的鱼由于折射所成的虚像偏高，D项错。
3.【答案】B
【解析】凸透镜对光线有会聚作用，A图中的凸透镜对光线发散。A不正确。平行于主光轴的光线经凸透镜后会聚于一点，这一点是焦点，B正确。平行于主光轴的光线，经凹透镜后变得发散，而C图中是会聚的，故C不正确。过焦点的光线经凸透镜后变为平行于主光轴，而不是经凹透镜，故D不正确。
4.【答案】AC
【解析】将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧。当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距。蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距。
5.【答案】A
【解析】从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm；当物体距凸透镜3Ocm?时，物距u=30cm＞2f，根据凸透镜成像的规律，此时凸透镜成倒立、缩小的实像。
6.【答案】A
【解析】凸透镜成实像时，像与物比较，应该是上下左右都互换，所以放映幻灯时，要想使屏幕上出现放大的“F”字，幻灯片的插法应该是“F”字的开口向左，尖端向上。
7.【答案】C
【解析】灯泡在墙壁上成的像一定是实像，故排除了AB两个选项；当物距大于二倍焦距时，此时所成的像为倒立的缩小的实像，像距大于一倍焦距，小于二倍焦距；当物距等于二倍焦距时，此时凸透镜到墙壁的距离不等于二倍焦距，所以此时凸透镜成的等大的实像不能成到墙壁上，即在墙壁上看不到等大的像；当物距小于二倍焦距大于一倍焦距时，此时成一个倒立的放大的实像。
8.【答案】ABD
【解析】平面镜的作用是改变光线的传播方向，A选项正确。由图可知，在甲图中小丁同学观察到的是正立、放大的虚像，B选项正确。甲图中小丁同学观察到的是正立、放大的虚像，可知该凸透镜的焦距一定大于5cm，C选项错误。由乙图可知，蜡烛在凸透镜的一倍焦距以内，可以成正立、放大的虚像，该虚像经过平面镜反射又可以成像，所以他可以通过平面镜看到所成的原蜡烛放大的虚像，故本选项正确。
9.【答案】A
【解析】在题中画出光路图可以判定A项正确。如下图所示。
10.【答案】凸 会聚
【解析】下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜。水凸透镜对太阳光有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾。
11.【答案】凸 80 实
【解析】照相机的工作原理是物距大于二倍焦距时，即物距大于80cm时，成倒立、缩小的实像。
12.【答案】后 变小 ①
【解析】晶状体相当于凸透镜，当物体靠近人眼时，物距变小，像距会变大，所以像会落在视网膜后；此时晶状体对光线的会聚能力增强，焦距变小才能使像落在视网膜上；照相机与人眼球成像原理相同，都是成倒立、缩小的实像。
13.【答案】凸透镜 C A
【解析】在实验中，凸透镜应放在物体和光屏之间。根据凸透镜成像的规律，若在光屏上成倒立、缩小的实像，此时像距小于物距。从图上可以看出BC大于AB，所以蜡烛应放在C点，光屏应放在A点。
14.【答案与解析】（1）连接A′A并延长交主光轴与一点，该点是凸透镜的光心O，过光心O做一个凸透镜。（2）由A点向凸透镜作平行于主光轴的光线AC，连接A′C并延长交主光轴与一点F，F是凸透镜的焦点。如图所示：
15.【答案与解析】根据折射光线过凸透镜的焦点画出即可；过平面镜的入射点垂直镜面作出法线，然后根据入射角等于反射角画出反射光线。如图所示：
16.【答案】【提出问题】放大 缩小【进行猜想】物体到凸透镜的距离【结论与应用】(1)大长 (2)远离缩短
【解析】小明用放大镜观看手指时，手指位于凸透镜1倍焦距以内，因此小明看到的是手指放大的虚像。当小明手拿凸透镜观看远处的房屋时，由于房屋位于凸透镜的2倍焦距以外，由此小明看到房屋倒立、缩小的像。由此，小明猜想凸透镜成像的大小可能与物体到凸透镜的距离有关。(1)分析实验数据表格可知，物体到凸透镜的距离越小，光屏上像越大，同时像到凸透镜的距离越大。(2)照毕业照时，若使没有进入取景框内的同学进入镜头，则像必会变小。根据“凸透镜成实像时，物距减小，像和像距都变大”的原理可知，像变小，像距变小，物距变大，因此照相机应远离同学，同时暗箱应缩短。
