中小学教育资源及组卷应用平台

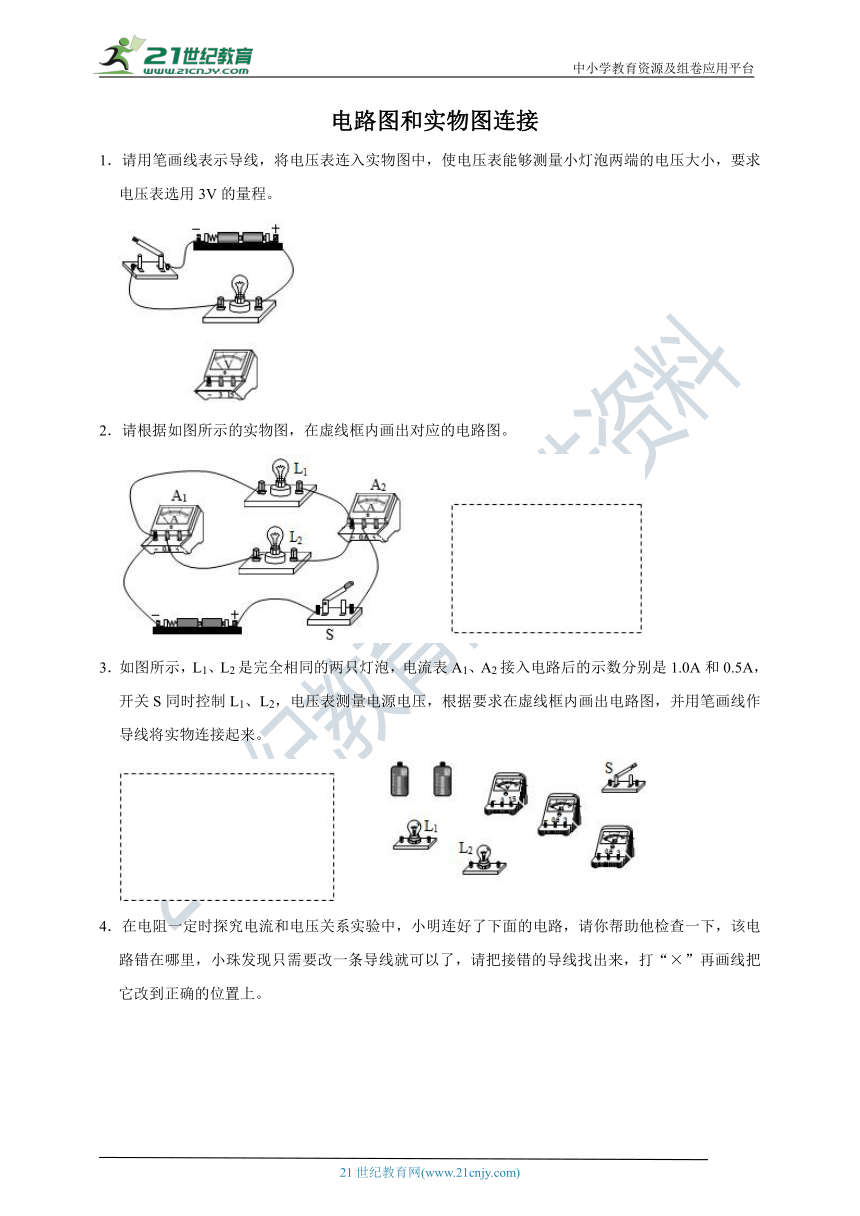

电路图和实物图连接
1.请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。
2.请根据如图所示的实物图,在虚线框内画出对应的电路图。
3.如图所示,L1、L2是完全相同的两只灯泡,电流表A1、A2接入电路后的示数分别是1.0A和0.5A,开关S同时控制L1、L2,电压表测量电源电压,根据要求在虚线框内画出电路图,并用笔画线作导线将实物连接起来。
4.在电阻一定时探究电流和电压关系实验中,小明连好了下面的电路,请你帮助他检查一下,该电路错在哪里,小珠发现只需要改一条导线就可以了,请把接错的导线找出来,打“×”再画线把它改到正确的位置上。

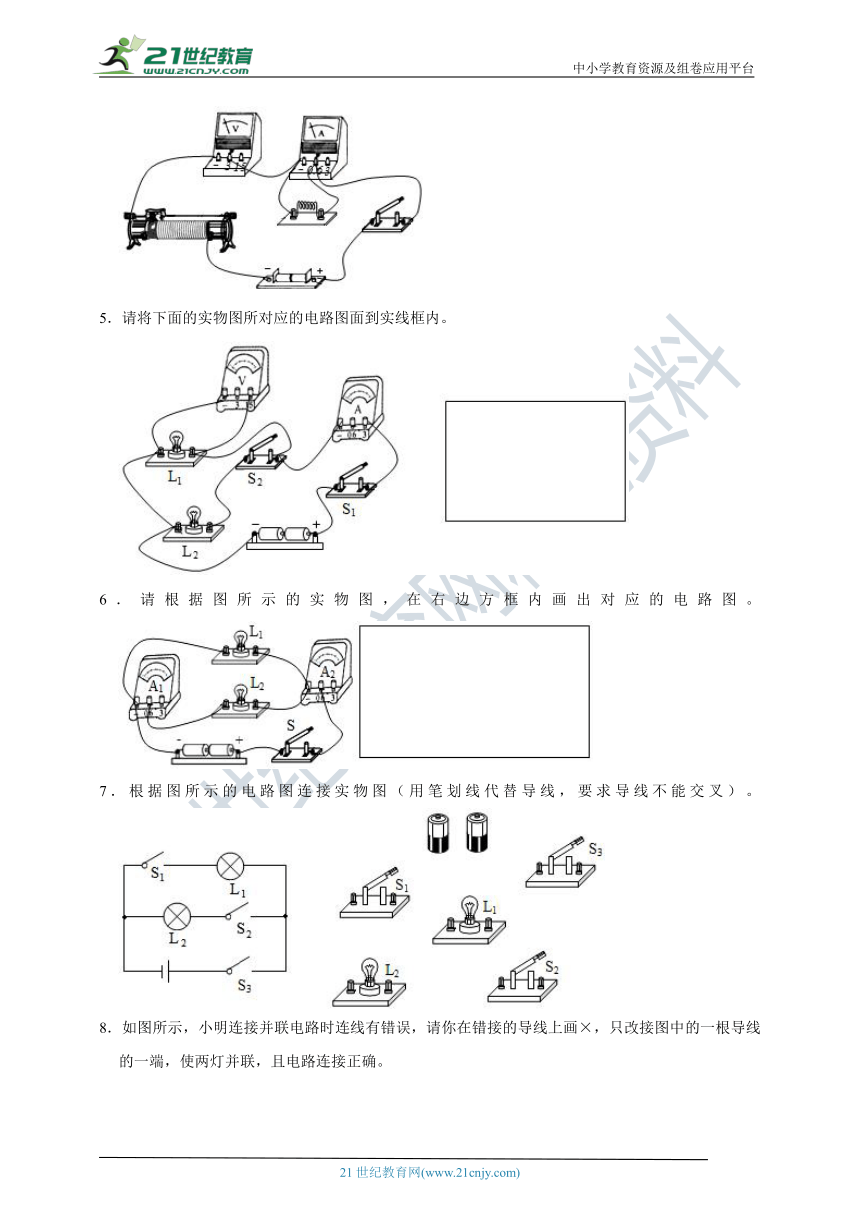

5.请将下面的实物图所对应的电路图面到实线框内。
6.请根据图所示的实物图,在右边方框内画出对应的电路图。
7.根据图所示的电路图连接实物图(用笔划线代替导线,要求导线不能交叉)。
8.如图所示,小明连接并联电路时连线有错误,请你在错接的导线上画×,只改接图中的一根导线的一端,使两灯并联,且电路连接正确。

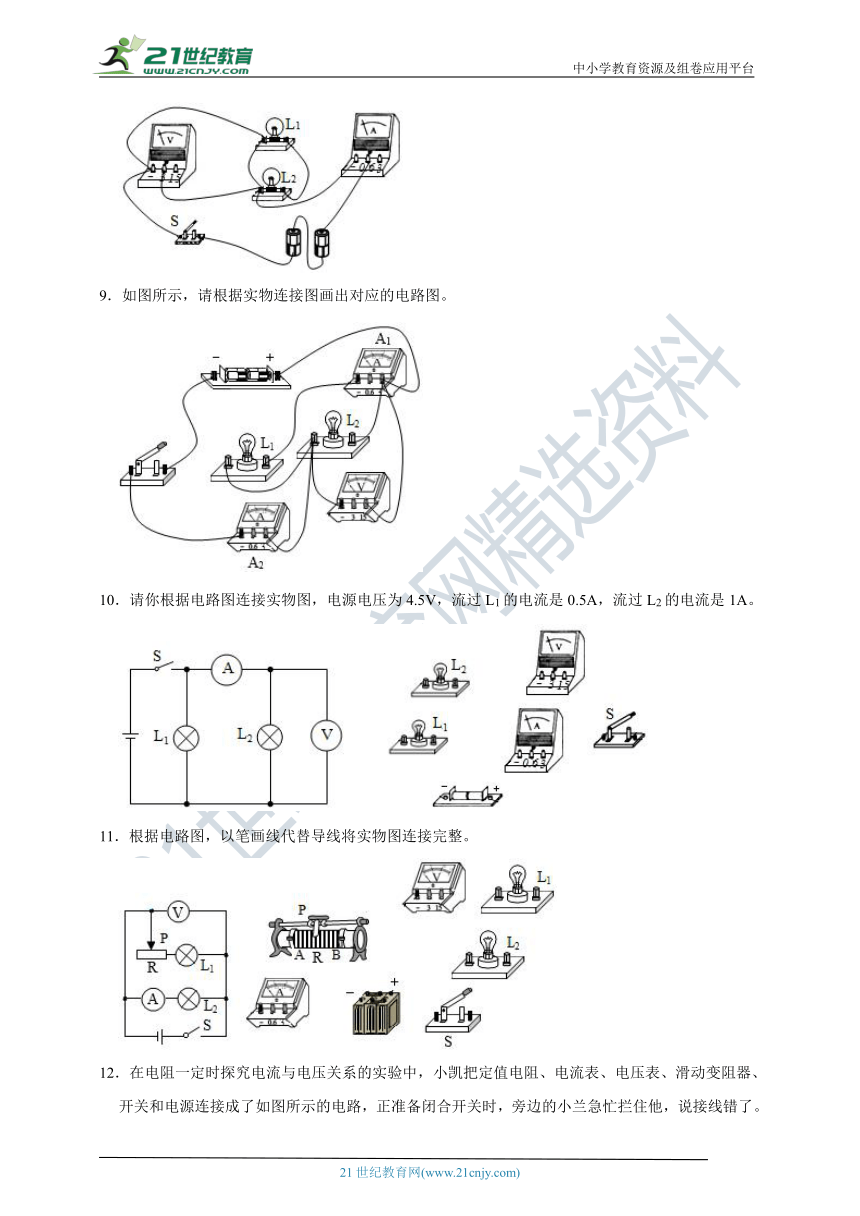

9.如图所示,请根据实物连接图画出对应的电路图。
10.请你根据电路图连接实物图,电源电压为4.5V,流过L1的电流是0.5A,流过L2的电流是1A。
11.根据电路图,以笔画线代替导线将实物图连接完整。

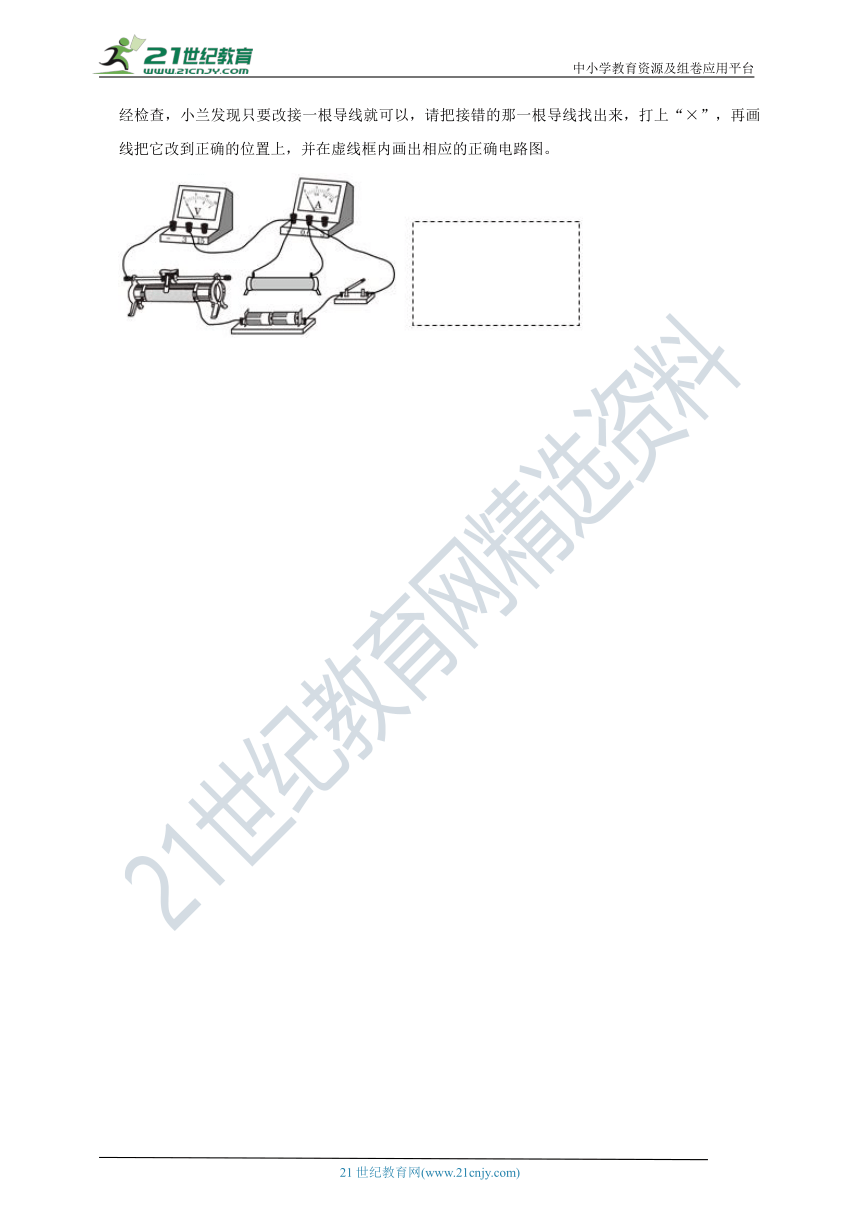

12.在电阻一定时探究电流与电压关系的实验中,小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路,正准备闭合开关时,旁边的小兰急忙拦住他,说接线错了。经检查,小兰发现只要改接一根导线就可以,请把接错的那一根导线找出来,打上“×”,再画线把它改到正确的位置上,并在虚线框内画出相应的正确电路图。

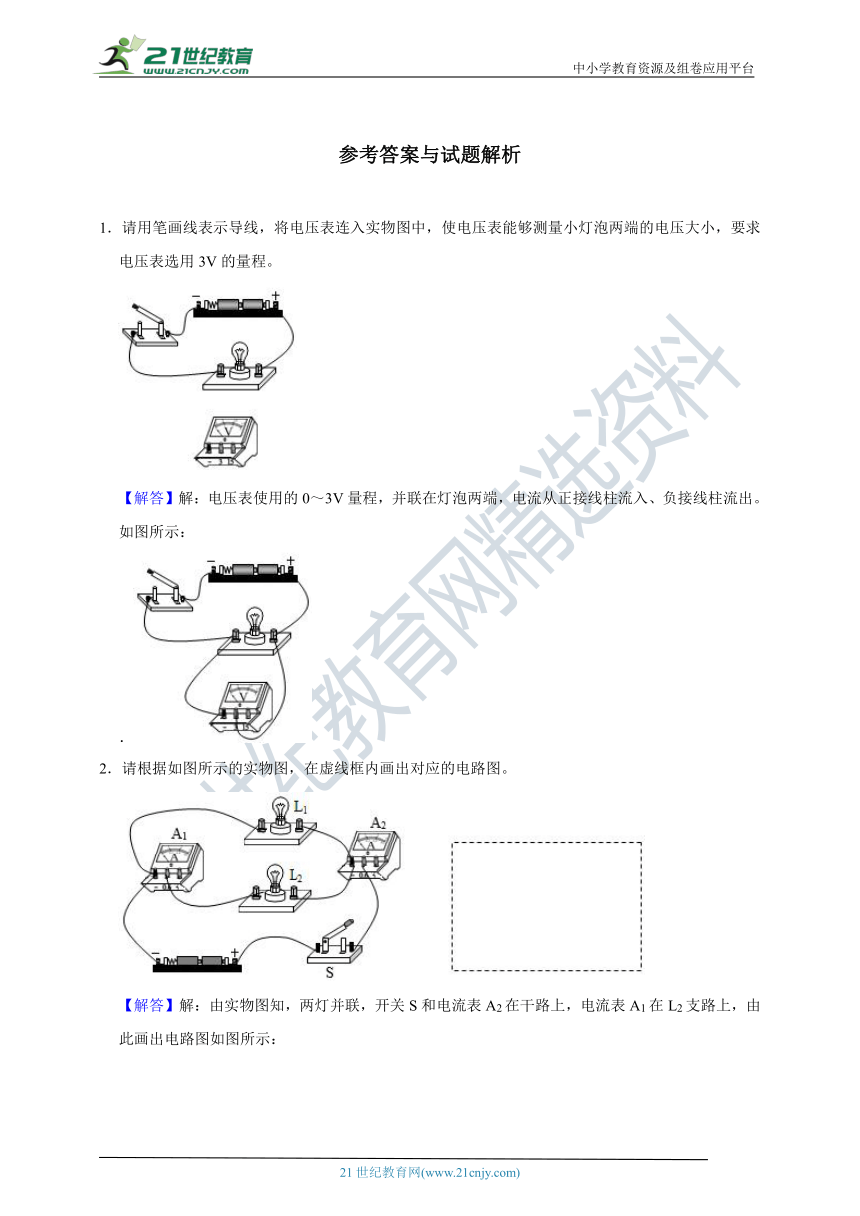

参考答案与试题解析
1.请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。
【解答】解:电压表使用的0~3V量程,并联在灯泡两端,电流从正接线柱流入、负接线柱流出。如图所示:

2.请根据如图所示的实物图,在虚线框内画出对应的电路图。
【解答】解:由实物图知,两灯并联,开关S和电流表A2在干路上,电流表A1在L2支路上,由此画出电路图如图所示:
3.如图所示,L1、L2是完全相同的两只灯泡,电流表A1、A2接入电路后的示数分别是1.0A和0.5A,开关S同时控制L1、L2,电压表测量电源电压,根据要求在虚线框内画出电路图,并用笔画线作导线将实物连接起来。
【解答】解:(1)两灯并联,电流表A1测量干路电流,A2测其中一条支路电流,开关控制整个电路,电压表并联在电源两端,如下图所示:
(2)根据电路图和电流的方向连接实物图,如下图所示:
4.在电阻一定时探究电流和电压关系实验中,小明连好了下面的电路,请你帮助他检查一下,该电路错在哪里,小珠发现只需要改一条导线就可以了,请把接错的导线找出来,打“×”再画线把它改到正确的位置上。
【解答】解:
原电路中,电流表与电阻并联后再与电压表串联是错误的,电流表应与电阻串联,电压表与电阻并联,如下所示:
5.请将下面的实物图所对应的电路图面到实线框内。
【解答】解:由实物图知,两灯并联,开关S1和电流表A在干路上,开关S2在L2支路上,电压表测L1两端电压,由此画出电路图如图所示:
6.请根据图所示的实物图,在右边方框内画出对应的电路图。
【解答】解:由实物图知,两灯并联,电流表A2在干路上,A1在L2支路上,开关S在干路上控制整个电路,由此画出电路图如图所示:
7.根据图所示的电路图连接实物图(用笔划线代替导线,要求导线不能交叉)。
【解答】解:由电路图可知,两灯并联,开关S1与灯L1串联,开关S2与灯L2串联;开关S3控制整个电路,根据电路图连接实物图,如下图所示:
8.如图所示,小明连接并联电路时连线有错误,请你在错接的导线上画×,只改接图中的一根导线的一端,使两灯并联,且电路连接正确。
【解答】解:分析原电路可知,连接灯L1的左接线柱与电压表负接线柱之间的连线导致两灯和电压表发生短路,电流通过电流表从电源正极流回到负极,会造成电流表烧坏和电源烧坏;
根据要求两灯应并联,改正后如下图所示(电流表测干路的电流,电压表测电源电压):
9.如图所示,请根据实物连接图画出对应的电路图。
【解答】解:由实物图知,两灯并联,开关和电流表A2在干路上,A1串联在L1支路上,电压表并联在L2两端,由此画出电路图如图所示:

10.请你根据电路图连接实物图,电源电压为4.5V,流过L1的电流是0.5A,流过L2的电流是1A。
【解答】解:左图中,两灯并联,电流表与L2串联测L2这个灯的电流,电压表与L2并联测L2的电压,开关接在干路上控制整个电路;
因流过L2的电流是1A,故电流表选用大量程与L2串联;电源电压为4.5V,故电压表选用大量程与L2并联,根据电路图连接实物图,如下所示:
11.根据电路图,以笔画线代替导线将实物图连接完整。
【解答】解:左图中,两灯并联,S控制整个电路;
变阻器右下接线柱连入电路中与L1串联;
电流表测L2的电流,因不知电流大小,故电流表选用大量程与L2灯串联;
电压表测电源电压,因电源电压为6V,故电压表选用大量程与电源并联,根据电路图连接实物图,如下所示:
12.在电阻一定时探究电流与电压关系的实验中,小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路,正准备闭合开关时,旁边的小兰急忙拦住他,说接线错了。经检查,小兰发现只要改接一根导线就可以,请把接错的那一根导线找出来,打上“×”,再画线把它改到正确的位置上,并在虚线框内画出相应的正确电路图。
【解答】解:(1)由图可知,此时的电流表与电阻并联在了电路中,所以电流表的连接是错误的;电压表应并联到定值电阻的两端;实物图和电路图为:
