第十九章
生活用电
第3节
安全用电
人教版物理九年级全一册
学习目标
1．知道电压越高越危险。
2．了解触电的原因和类型，知道安全用电的原则。
3．了解雷电的危害及避雷针的作用。
电给人类生活带来了极大的方便
导入新知
1
知识点
电压越高越危险

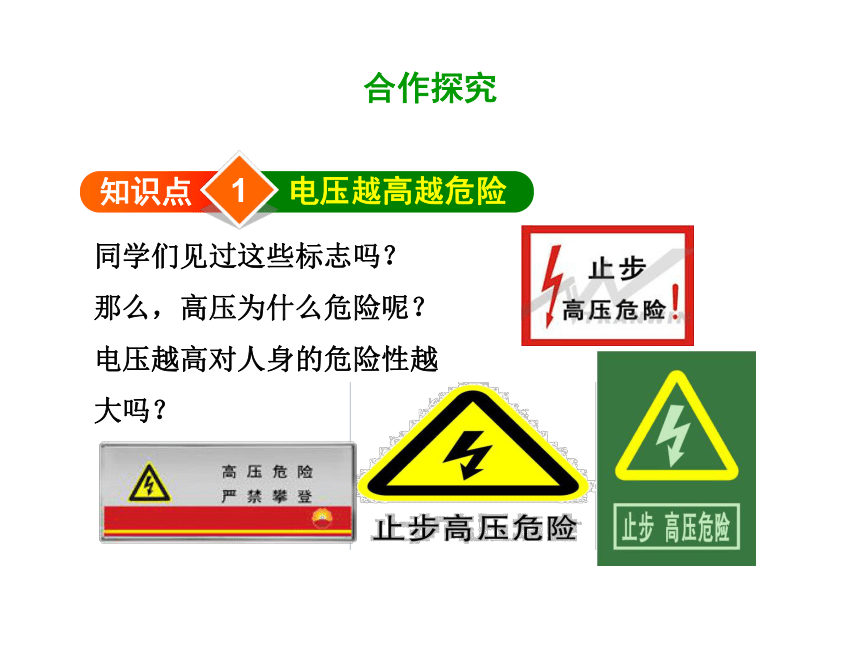

同学们见过这些标志吗？
那么，高压为什么危险呢？
电压越高对人身的危险性越
大吗？
合作探究
结论：通过人体的电流越强，触电死亡的时间越短。
注：上表不是直接从实验得来的，而是从触电事故
的统计资料分析得来的。

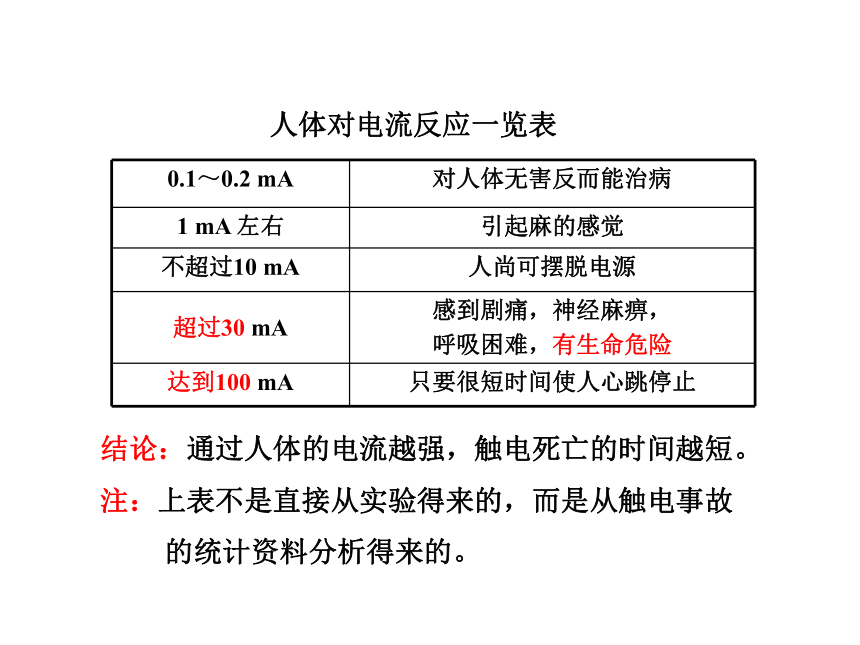

人体对电流反应一览表
0.1～0.2
mA
对人体无害反而能治病
1
mA
左右
引起麻的感觉
不超过10
mA
人尚可摆脱电源
超过30
mA
感到剧痛，神经麻痹，
呼吸困难，有生命危险
达到100
mA
只要很短时间使人心跳停止

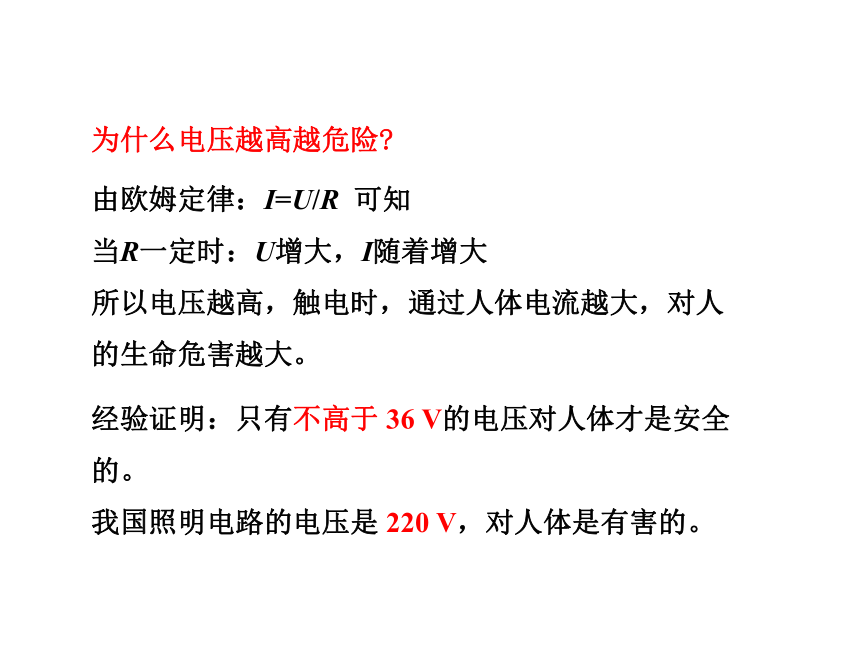

为什么电压越高越危险?
由欧姆定律：I=U/R
可知
当R一定时：U增大，I随着增大
所以电压越高，触电时，通过人体电流越大，对人
的生命危害越大。
经验证明：只有不高于
36
V的电压对人体才是安全
的。
我国照明电路的电压是
220
V，对人体是有害的。

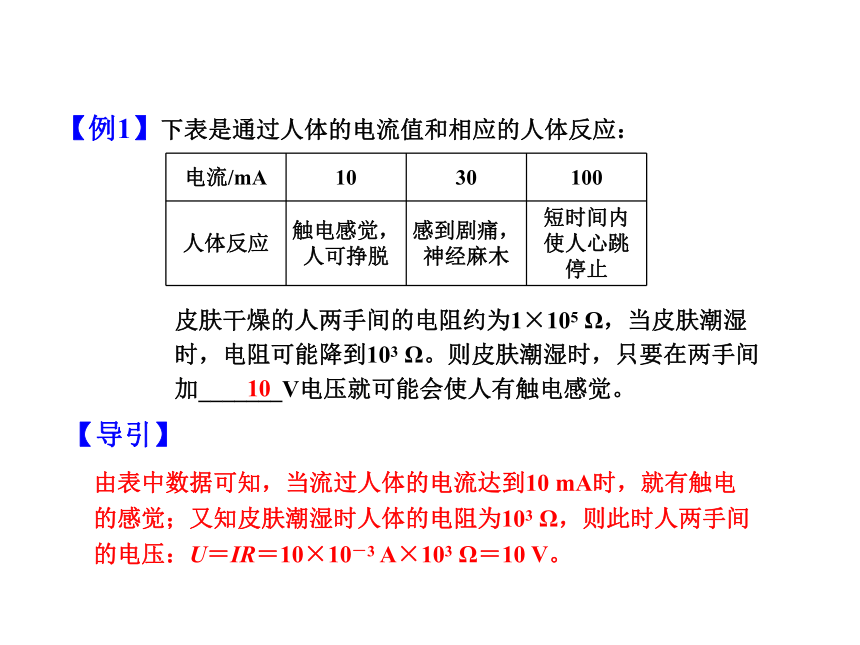

【例1】下表是通过人体的电流值和相应的人体反应：
由表中数据可知，当流过人体的电流达到10
mA时，就有触电
的感觉；又知皮肤潮湿时人体的电阻为103
Ω，则此时人两手间
的电压：U＝IR＝10×10－3
A×103
Ω＝10
V。
【导引】
电流/mA
10
30
100
人体反应
触电感觉，
人可挣脱
感到剧痛，
神经麻木
短时间内使人心跳停止
皮肤干燥的人两手间的电阻约为1×105
Ω，当皮肤潮湿时，电阻可能降到103
Ω。则皮肤潮湿时，只要在两手间加_______V电压就可能会使人有触电感觉。
10

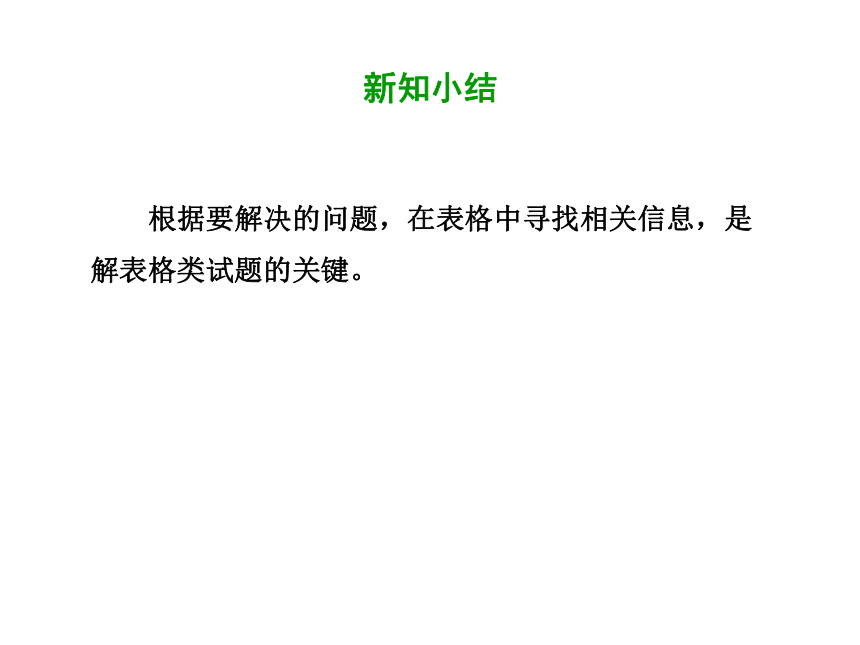

根据要解决的问题，在表格中寻找相关信息，是
解表格类试题的关键。
新知小结

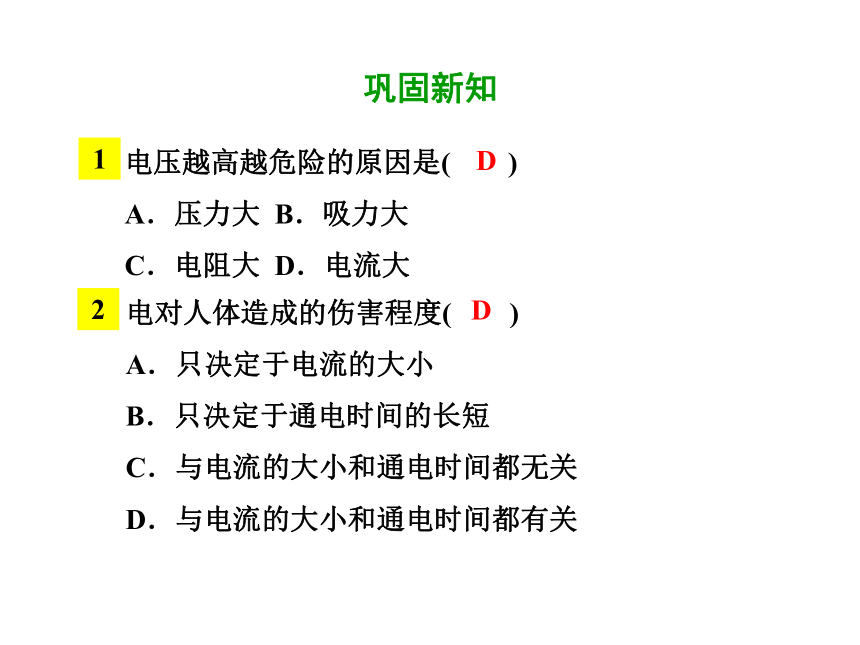

电压越高越危险的原因是(　　)
A．压力大
B．吸力大
C．电阻大
D．电流大
1
D
电对人体造成的伤害程度(　　)
A．只决定于电流的大小
B．只决定于通电时间的长短
C．与电流的大小和通电时间都无关
D．与电流的大小和通电时间都有关
2
D
巩固新知
2
知识点
常见的触电事故

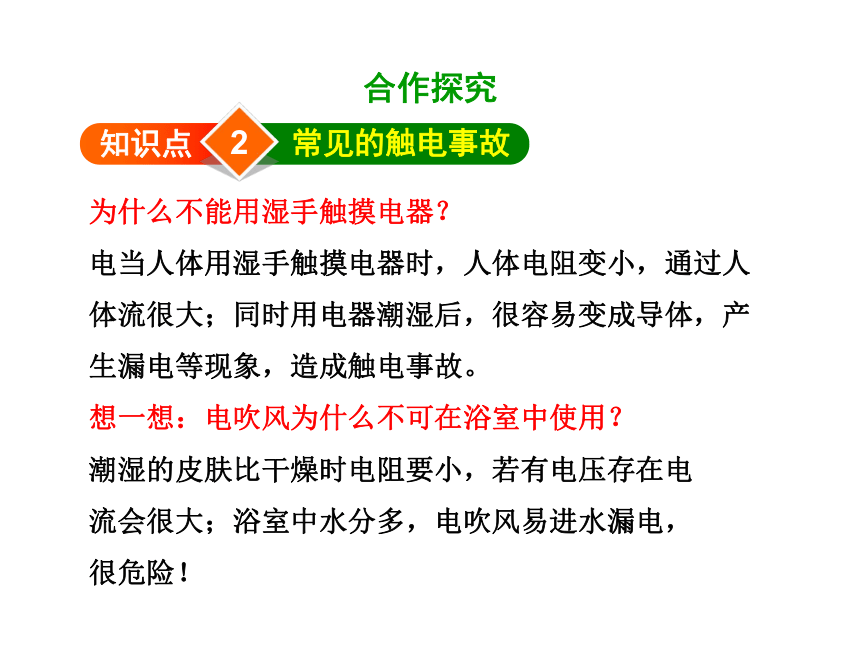

为什么不能用湿手触摸电器？
电当人体用湿手触摸电器时，人体电阻变小，通过人
体流很大；同时用电器潮湿后，很容易变成导体，产
生漏电等现象，造成触电事故。
想一想：电吹风为什么不可在浴室中使用？
潮湿的皮肤比干燥时电阻要小，若有电压存在电
流会很大；浴室中水分多，电吹风易进水漏电，
很危险！
合作探究

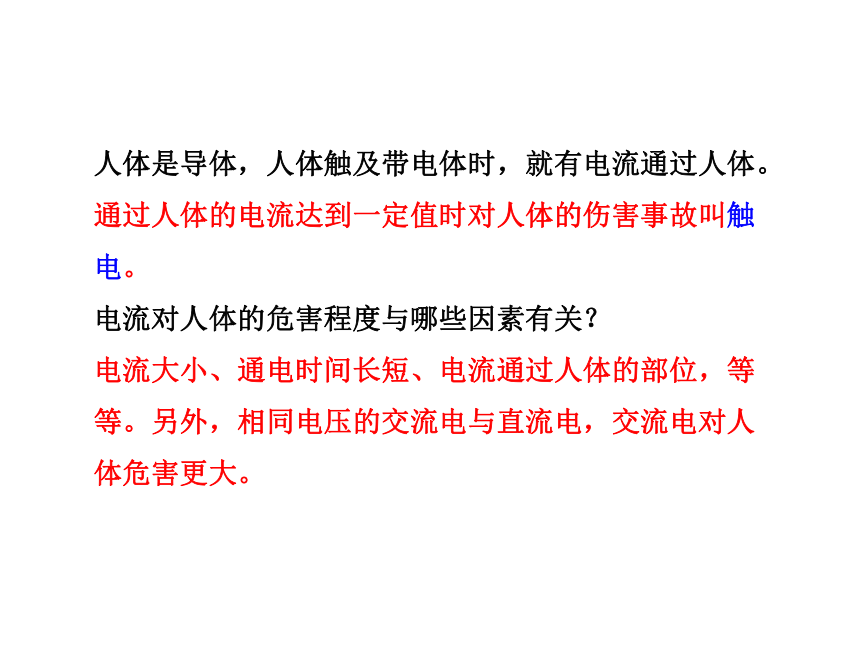

人体是导体，人体触及带电体时，就有电流通过人体。
通过人体的电流达到一定值时对人体的伤害事故叫触
电。
电流对人体的危害程度与哪些因素有关？
电流大小、通电时间长短、电流通过人体的部位，等
等。另外，相同电压的交流电与直流电，交流电对人
体危害更大。

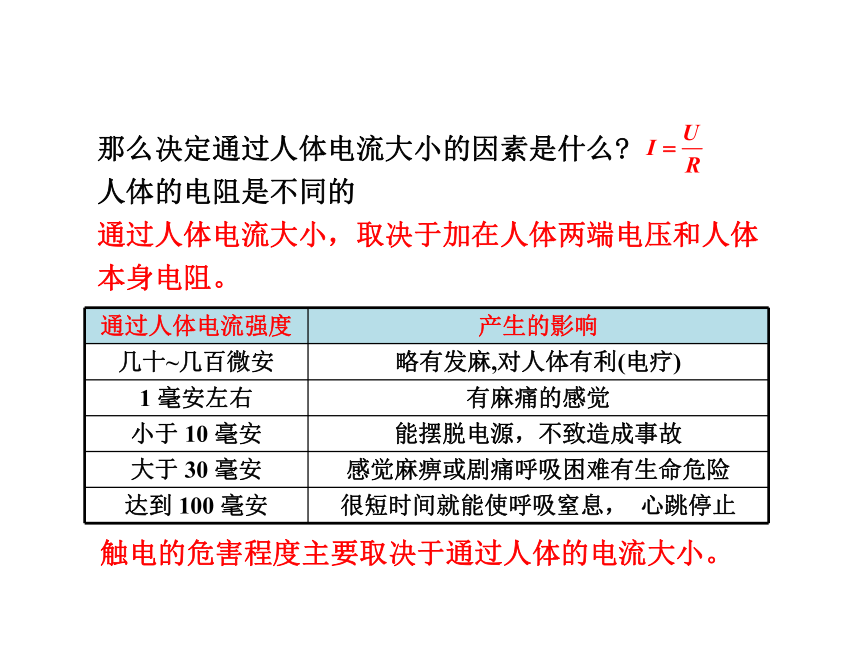

那么决定通过人体电流大小的因素是什么?
人体的电阻是不同的
通过人体电流大小，取决于加在人体两端电压和人体
本身电阻。
通过人体电流强度
产生的影响
几十~几百微安
略有发麻,对人体有利(电疗)
1
毫安左右
有麻痛的感觉
小于
10
毫安
能摆脱电源，不致造成事故
大于
30
毫安
感觉麻痹或剧痛呼吸困难有生命危险
达到
100
毫安
很短时间就能使呼吸窒息，
心跳停止
触电的危害程度主要取决于通过人体的电流大小。
触电种类
1．低压触电
人体接触火线、零线
人体接触火线、大地
一般家庭电路中的触电事故都是
直接或间接与火线接触而造成的。
2．高压触电
跨步电压触电
电弧触电
归纳：高压触电是由于人靠近高压带电体造成的，
所以不要靠近高压带电体。
触电救护
先切断电源，千万不要用手去拉触电的人
[中考·宜昌]
如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，假设将上、下两条裸露导线分别接在照明电路的火线和零线上，那么一定会触电的是（
）
A.
甲
B.
乙、丙
C.
甲、丙
D.
甲、乙、丙
【例2】
A
【解析】
正常情况下，零线与大地间电压为0，乙和
丙互相接触，再与零线相通，不会触电。
当有超过一定大小的电流通过人体时，就会引起人体
触电，家庭电路中的触电事故，都是人体直接或间接
跟火线接触造成的。
拓展：用电器着火，一般用沙子、四氯化碳灭火器或
干粉灭火器进行灭火。
新知小结
【中考·东营】家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。
1
火
大地
巩固新知
3
知识点
安全用电原则
家庭电路安全用电的常识
日常用电时，应特别警惕的是本来不该带电的物体带了
电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。
合作探究
家庭电路及其它电路安全用电常识
时应切断电源
擦灯泡和灯具
要在上面晾衣服
架空线是裸线不
壳要接地线
家用电器外
架空线远一些
电视天线应离
安全用电原则
1.
电器设备安装要符合技术要求。
2.
不接触高于36V的带电体。
3.
不靠近高压带电体。
4.
不弄湿用电器。
5.
不损坏电器设备中的绝缘体。
如图描述的是生活中与“电”有关的现象，其中符合安全用电要求的是(　　)
【例3】
A
用湿手按开关、在电线上晾衣服，容易导致
人体和火线连通，引发触电事故；多个大功
率用电器同时用一个插座，会使干路电流过
大，容易引起火灾。
【解析】
利用口诀法识记安全用电、防雷、触电救助常识：
安全用电很重要，三十六伏是最高；
低压带电别接触，高压电源莫接近；
绝缘破损及时换，湿手不要动开关；
湿衣湿布莫碰电，天线电线要分开；
家电外壳要接地，避雷措施不可少；
万一触电怎么办，干棒干条切电源；
人工呼吸最必要，随后急往医院跑。
新知小结
【中考·山西】“注意安全，珍惜生命”是大家的共同心愿。下列一些做法符合用电安全的是(　　)
1
C
巩固新知
【中考·成都】“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是(　　)
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不断开电源开关
C．有人触电时，首先切断电源
D．用试电笔检验时，手指不接触笔尾金属体
2
C
4
知识点
注意防雷
(1)什么是雷电?
在雷雨天气，云团上常带有大量电荷，云团与云团之
间，或云团与大地之间可发生强烈的放电现象，发光
、发声、就是闪电和雷．云层之间、云层和大地之间
的电压可达几百万伏至几亿伏，放电时电流可达几万
安至十几万安。
合作探究
生活中怎样防止
雷电触电？
a.高大的建筑物、室外天
线等必须正规地安装避雷装置，绝不能破坏这些装置
b.
雨天不能在大树下或高大建筑物下避雨．
c.应该留在室内，关好门窗。
d.打雷时不要接听或拨打电话。
e.不宜在空旷场地打伞。
f.电视、天线、充电器、各家用电器的插头要从插座
上拔下。
雷电是大气中一种剧烈的放电现象
放电时电流可达几万安甚至十几万
安，产生很强的光和声。强大的电
流如果通过人体，会导致人立即死
亡，如果通过树木、建筑物等，会
使它们受到严重的破坏。所以高大
的建筑物等要装有避雷装置，确保
安全。
注意防雷
防雷设施—避雷针
建筑物上的避雷针
高压输电铁塔上面
有两条防雷的导线
在户外遇到雷雨天气时，以下做法正确
的是(　　)
A．不使用手机通话
B．冒雨在运动场上踢球
C．躲在大树下避雨
D．撑着金属杆的雨伞行走
【例4】
A
在雷雨天气，雷电干扰大气电离层离子波动，
使手机的无线频率跳跃性增强，导致芯片被烧
掉或把雷电引到手机上。
【解析】
防雷的两条原则：
一、远离可能遭雷击的物体和场所(如高大的树木)；
二、在室外时设法使自己及其随身携带的物品不要
成为雷击的“爱物”(如手机、雨伞)。
新知小结
在户外遇到雷雨天气时，以下做法正确的是(　　)
A．不使用手机通话　　
B．冒雨在运动场上踢球
C．躲在大树下避雨
D．撑着金属杆的雨伞行走
1
A
巩固新知
【中考·内江】如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法中正确的是(　　)
A．产生闪电时，创造了电荷
B．产生闪电时，云层失去了原子核
C．云层带正电，是因为云层得到了电子
D．图中的电流方向是从云层到避雷针
2
D
1
知识小结
电压越高越危险
安全用电
常见的触电事故
安全用电原则
注意防雷
归纳新知
1.
决定电流对人体造成的伤害程度的因素：
电流大小及持续时间。
2.
低压触电类型：单线触电、双线触电。
3.
高压触电类型：电弧触电、跨步电压触电。
4.
安全用电口诀：安全用电很重要，三十六伏是最
高；低压带电别接触，高压电源莫接近；绝缘破损
及时换，湿手不要动开关；湿衣湿布莫碰电，天线
电线要分开；金属外壳要接地，避雷措施不可少；
万一触电怎么办，干棒干条断电源；人工呼吸最必
要，随后急往医院跑。
对于家庭电路中的漏电保护器
和空气开关的作用，以下说法
不正确的是(　　)
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
2
易错小结
易错点：混淆了漏电保护器和空气开关的作用
B
电灯的开关为什么要接在火线和灯泡之间？接在零线和灯泡之间有什么危险？
1
解：开关接在火线和灯泡之间，在断开开关，灯泡熄灭的时候，开关到灯头就不会带电。开关若接在零线和灯泡之间，即使把开关断开，电路中的火线还是与灯头接通的，若人碰到灯泡可能会接通电路，使电流经过灯泡、人体流入大地，从而发生危险，所以不能将电灯的开关接在零线和灯泡之间。
课堂练习
请根据此节所学内容及生活中见到的实际情况，总结如何防止触电事故的发生。
2
解：(1)不要用湿手按开关，不要在电线上晾衣服。
(2)在雷雨天，不要在室外接打手机。
(3)安装漏电保护装置，不得用铜丝代替保险丝等。
甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2
Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0
V时，电流表的示数为0.5
A,则短路位置离甲地的距离为多少米？
3
解：由题图可知，将输电线等效成一个电阻，由
得，所测的输电线电阻
，因为输电线每千米的电阻为0.2
Ω，所以输电线长度为30
km，是短路位置离甲地的距离的2倍，则短路位置离甲地的距离为15
km。
【中考·安徽】当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约1×104
A，电压约1.8×108
V，放电时间约0.01
s，则这次闪电释放的电能约____________
J，合________
kW·h。
4
1.8×1010
5×103
1．人体是________(填“导体”或“绝缘体”)，由欧姆定律公式________可知，加在人体两端的电压________，流过人体的电流就越大，电流达到一定值，就会发生触电事故。
导体
越高
课后练习
2．电对人体的伤害程度与________________________及________________________有关。
通过人体的电流大小
人体通过电流的持续时间
3．通常情况下，人体的电阻约为104～105
Ω，在皮肤潮湿时，人体的电阻可降到约103
Ω。若某时刻某人身体电阻为2
000
Ω，他站在地上不小心接触到电压正常的火线，这时流过他身体的电流为________
mA。这个电流远大于人体的安全电流，对于人体来说电压越高越__________。
【答案】110；危险
4．人体安全电压不高于36
V，当通过人体的电流接近30
mA时就会有生命危险。据此可以推断，人体是__________(填“导体”或“绝缘体”)，人体电阻约为__________
Ω。
【答案】导体；1
200
5．低压触电：(1)人站在木凳上，一只手接触到______线，另一只手接触到________线，这时候电流经过________________组成闭合电路，则会发生触电事故。
(2)人站在地面上，一只手接触到________线，另一只手虽然没有接触到零线，由于此时火线、人体、__________构成一个闭合电路，也会发生触电事故。
火
零
火线、人体、零线
火
大地
6．如图所示的是________(填“高压”或“低压”)触电的两种形式。其中甲图是__________触电，乙图是_____________触电。
高压
跨步电压
高压电弧
7.
(中考·枣庄)电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是(　　)
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上
仅接触火线
D．丁站在地上同
时接触火线和零线
【点拨】乙与火线相连但并未构成通路。
B
8．(中考·泰州)如图是练习使用试电笔的两种情形，图________所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的_____侧插孔，氖管会发光。若按图中错误方式操作，易造成__________(填“单线触电”或“双线触电”)。
甲
右
单线触电
9．安全用电的基本原则：
(1)________低压带电体，________高压带电体；
(2)更换灯泡、搬动用电器前要____________；
(3)不弄湿________；不损坏__________；
(4)保险装置、插座、导线、家用电器等达到使用寿命要及时__________。
不接触
不靠近
断开电源开关
用电器
绝缘层
更换
10．(2019·襄阳)下列符合安全用电原则的是(　　)
A．用湿手按开关
B．在带有绝缘层的通电导线上晾晒衣物
C．在高压输电线下钓鱼
D．使用带有金属外壳的用电器，外壳要接地
D
11．雷电是一种剧烈的放电现象，为了防止雷电对建筑物造成危害，应该在高大建筑物的顶端安装________。
避雷针
12．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线。它的作用是(　　)
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用
C
13．(2019·达州)用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则，熔断器控制插座，拉线开关控制电灯。
【点拨】灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连；安装三孔插座的原则：左孔接零线，中间插孔与地线相连，右孔接火线，熔断器要接在火线上。
【答案】解：如图所示。
14．通过人体的电流过大会危及人的生命安全。人两手间电阻约为2
kΩ；穿干燥胶鞋时，手与地面间电阻约为800
kΩ。如果分别加220
V电压，则前一种情况通过人体的电流约是后一种的(　　)
A．2倍
B．400倍
C．220倍
D．800倍
【点拨】电压相等，后一种情况电阻是前一种情况的400倍，所以前一种情况的电流是后一种的400倍。
【答案】B
15．人体是导体。下表是通过人体的电流值和相应的人体反应。皮肤干燥的人两手间的电阻约为1×105
Ω，当皮肤潮湿时，电阻可能降到1.5×103
Ω。则皮肤潮湿时，只要在两手间加________电压就可能会使人有触电感觉。
电流
/mА
10
30
100
人体
反应
触电感觉，
人可挣脱
感到剧痛，
神经麻木
短时间内使
人心跳停止
【点拨】由表中提供的数据可以看出，当流过人体的电流达到10
mA时，就有触电的感觉，再结合皮肤潮湿时人体的电阻值，利用欧姆定律便可以计算相应的电压值。其计算过程如下：U＝IR＝10×10－3
A×1.5×103
Ω＝15
V。
【答案】15
V
16．小明家在装修房子时，想新增加一个电源插座和一盏电灯，以供新买的电脑使用。
(1)为连好电路，他先画出了如图所示的草图，请你帮小明完成此电路图。
解：(1)如图所示。
(2)若小明家已安装60
W灯泡三只，1.2
kW空调一台，200
W电视机一台，又安装60
W灯泡一只，现新购买的200
W电脑能否接入该电路中使用，请说明你的理由。
电路中允许同时使用的用电器总功率P＝UI＝220
V×10
A＝2
200
W。1.2
kW＝1
200
W。装上电脑后总功率P′＝60
W×3＋1
200
W＋200
W＋60
W＋200
W＝1
840
W。
2
200
W>1
840
W，能接入200
W的电脑。
电能W＝W2－W1＝472.1
kW·h－205.2
kW·h＝266.9
kW·h＝266.9度。
电费为266.9×0.5元＝133.45元。
17．在一个雷雨交加的日子里，某山村一名在田间劳动的村民在大树下躲雨时，不幸被雷击造成重伤，此后，谣言四起，什么“鲤鱼精”附身，家里的大门冲着龙王庙……因此，家里人不但不把病人送医院救治，反而到处求神拜佛，结果，
导致家破人亡。
(1)对人来说，只有不高于________V的电压才是安全的。
(2)如图所示，雷电是一种自然现象，在一次雷电中，雷电的电压约为1×108
V，电流约为5×104
A，所以，在雷雨天气，人们不能到________等处避雨。
(3)结合本事例谈谈你的看法。
36
大树下
雷电是一种自然现象，不能迷信地认为不幸被雷电击中，此人一定做了许多坏事遭天打雷劈等，我们应该相信科学。
18．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是甲、乙和丙三个触点分别处于(　　)
A．接通、接通、接通　　　
B．断开、接通、断开
C．断开、断开、接通　　　
D．接通、断开、断开
【思路点拨】乙接通时，金属外壳与火线连通，而如果甲、丙断开，表明金属外壳没有接地，人接触到金属外壳就可能会发生触电。
【答案】B
