第二十章
电与磁
专训：区分三大电磁现象
人教版物理九年级全一册

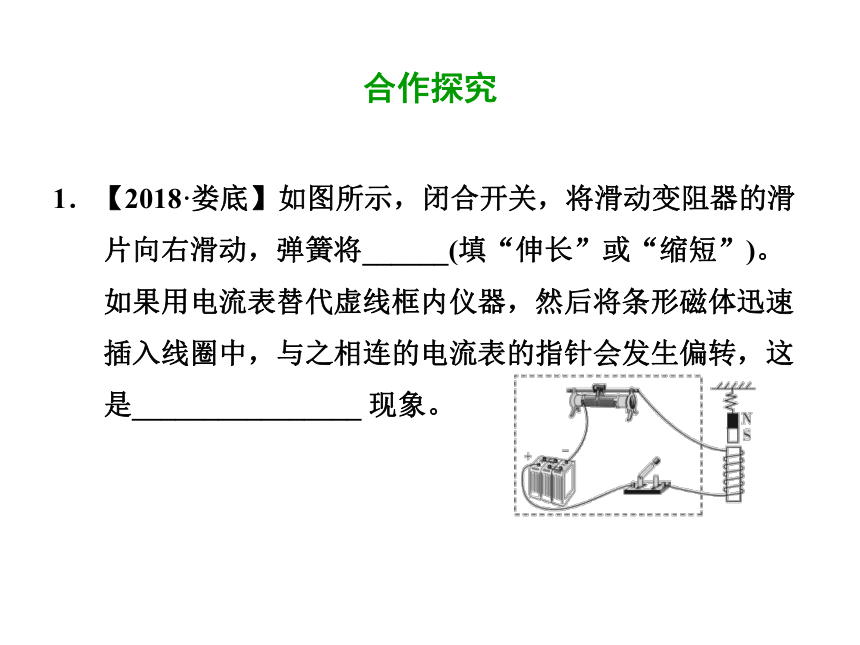

1．【2018·娄底】如图所示，闭合开关，将滑动变阻器的滑片向右滑动，弹簧将______(填“伸长”或“缩短”)。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是________________
现象。
合作探究

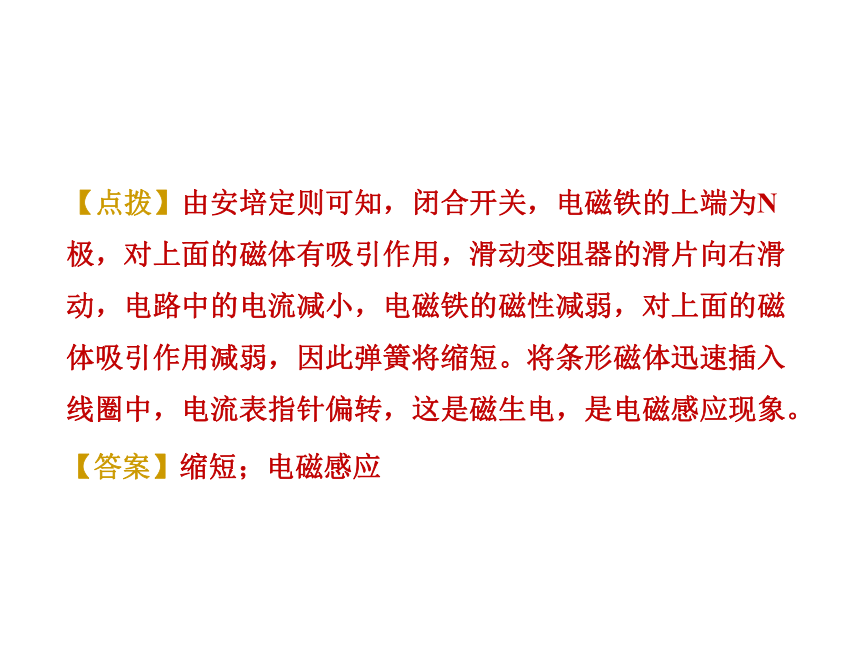

【点拨】由安培定则可知，闭合开关，电磁铁的上端为N极，对上面的磁体有吸引作用，滑动变阻器的滑片向右滑动，电路中的电流减小，电磁铁的磁性减弱，对上面的磁体吸引作用减弱，因此弹簧将缩短。将条形磁体迅速插入线圈中，电流表指针偏转，这是磁生电，是电磁感应现象。
【答案】缩短；电磁感应

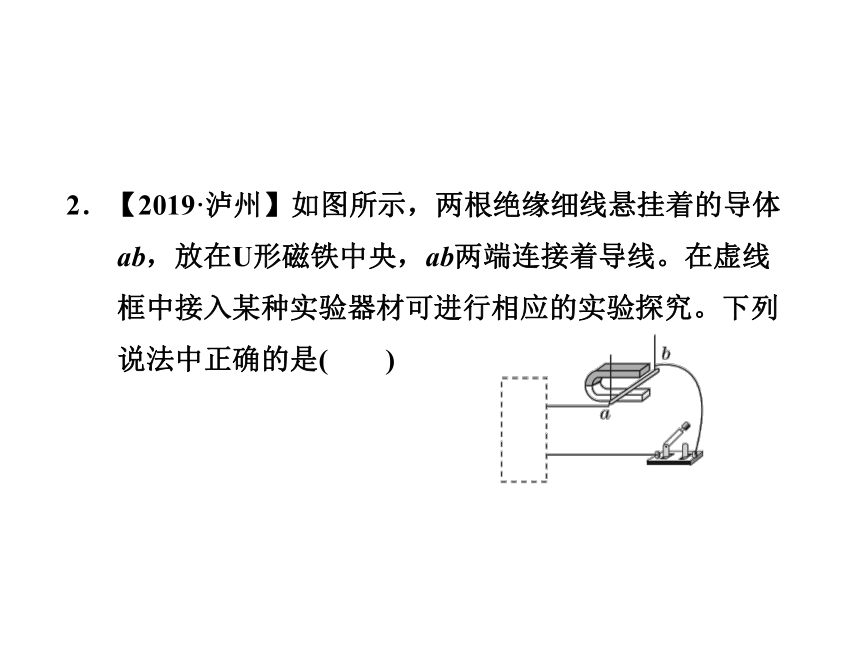

2．【2019·泸州】如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是(　　)

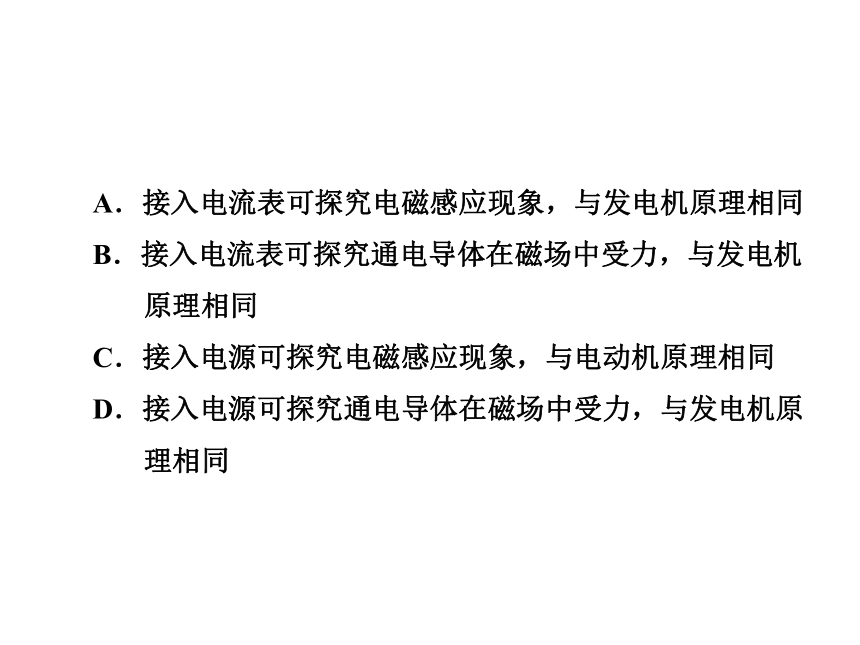

A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同

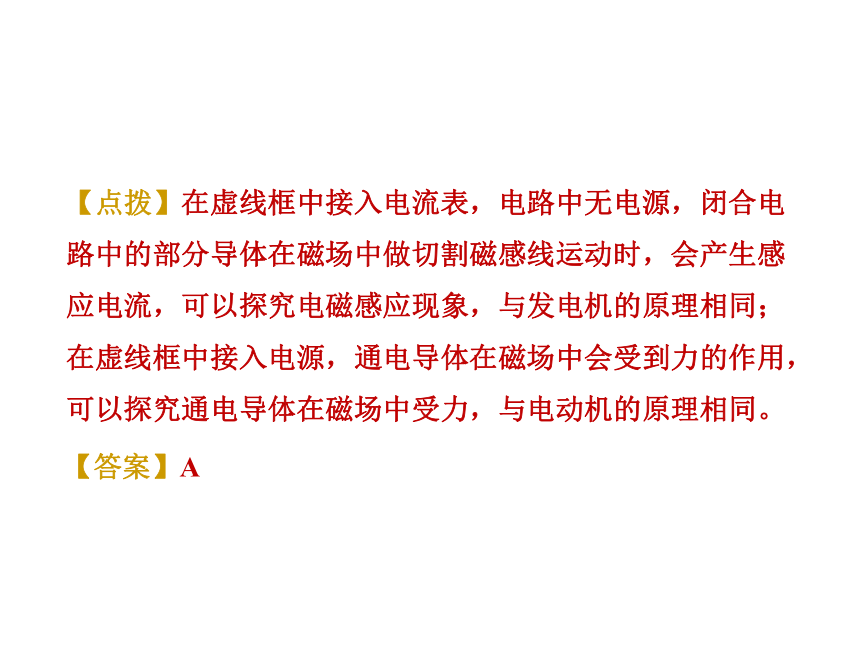

【点拨】在虚线框中接入电流表，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；在虚线框中接入电源，通电导体在磁场中会受到力的作用，可以探究通电导体在磁场中受力，与电动机的原理相同。
【答案】A

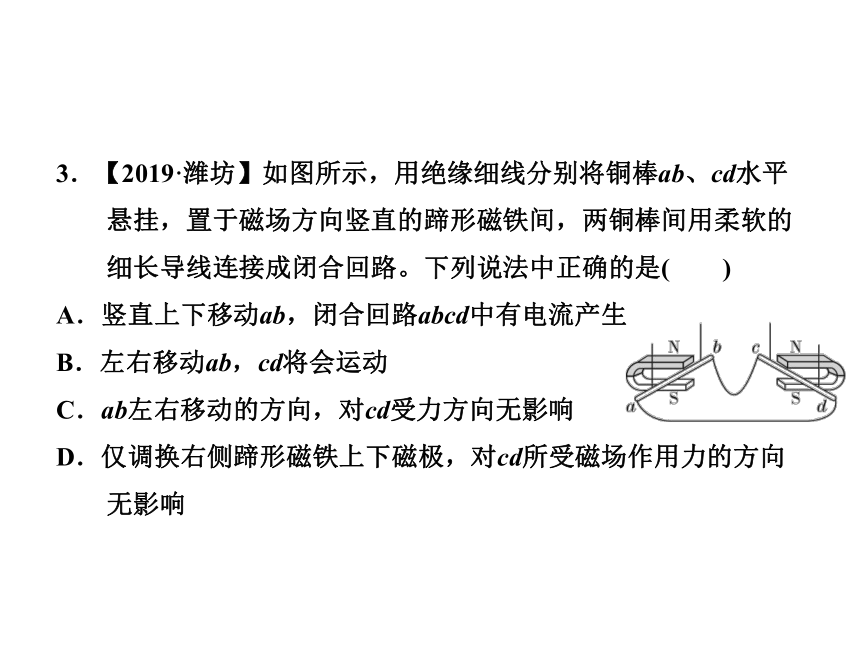

3．【2019·潍坊】如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向竖直的蹄形磁铁间，两铜棒间用柔软的细长导线连接成闭合回路。下列说法中正确的是(　　)
A．竖直上下移动ab，闭合回路abcd中有电流产生
B．左右移动ab，cd将会运动
C．ab左右移动的方向，对cd受力方向无影响
D．仅调换右侧蹄形磁铁上下磁极，对cd所受磁场作用力的方向无影响

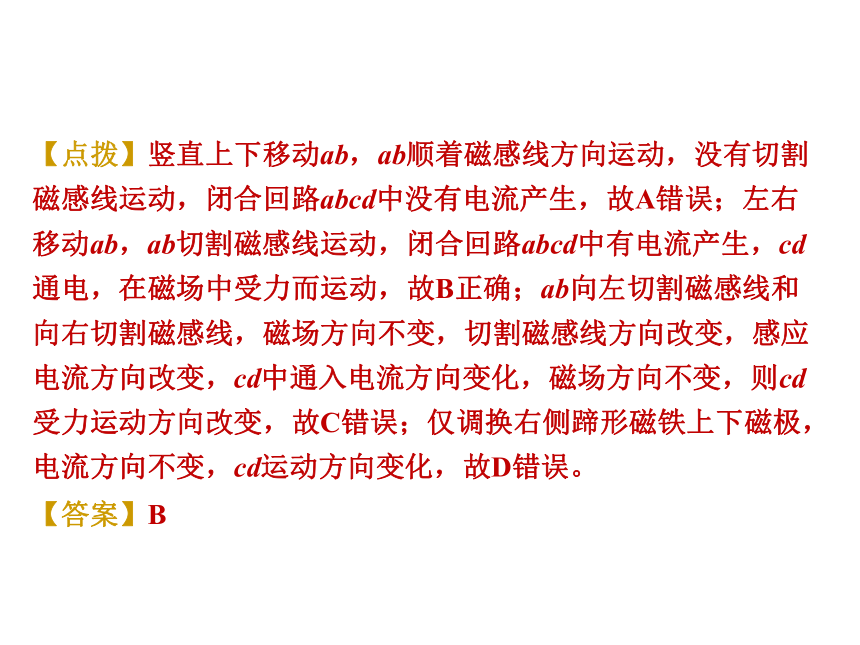

【点拨】竖直上下移动ab，ab顺着磁感线方向运动，没有切割磁感线运动，闭合回路abcd中没有电流产生，故A错误；左右移动ab，ab切割磁感线运动，闭合回路abcd中有电流产生，cd通电，在磁场中受力而运动，故B正确；ab向左切割磁感线和向右切割磁感线，磁场方向不变，切割磁感线方向改变，感应电流方向改变，cd中通入电流方向变化，磁场方向不变，则cd受力运动方向改变，故C错误；仅调换右侧蹄形磁铁上下磁极，电流方向不变，cd运动方向变化，故D错误。
【答案】B
4．【2019·黔东南】关于如图甲、乙所示的实验，下列说法错误的是(　　)

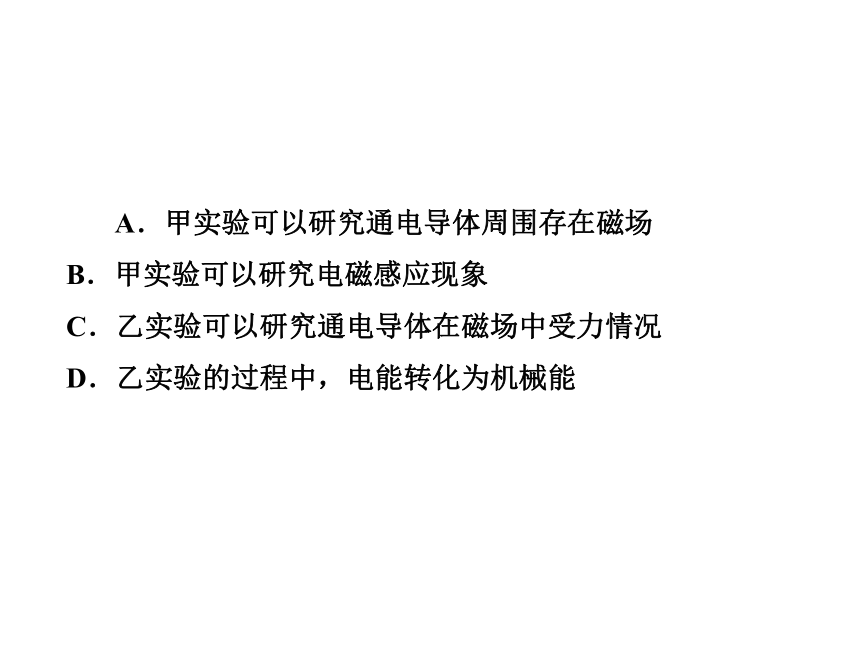

A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象
C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能

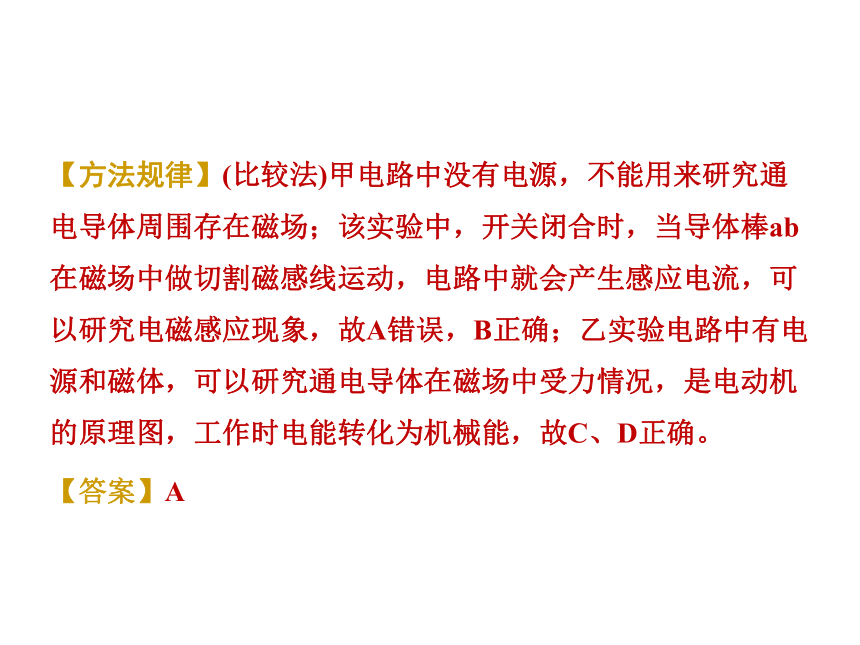

【方法规律】(比较法)甲电路中没有电源，不能用来研究通电导体周围存在磁场；该实验中，开关闭合时，当导体棒ab在磁场中做切割磁感线运动，电路中就会产生感应电流，可以研究电磁感应现象，故A错误，B正确；乙实验电路中有电源和磁体，可以研究通电导体在磁场中受力情况，是电动机的原理图，工作时电能转化为机械能，故C、D正确。
【答案】A

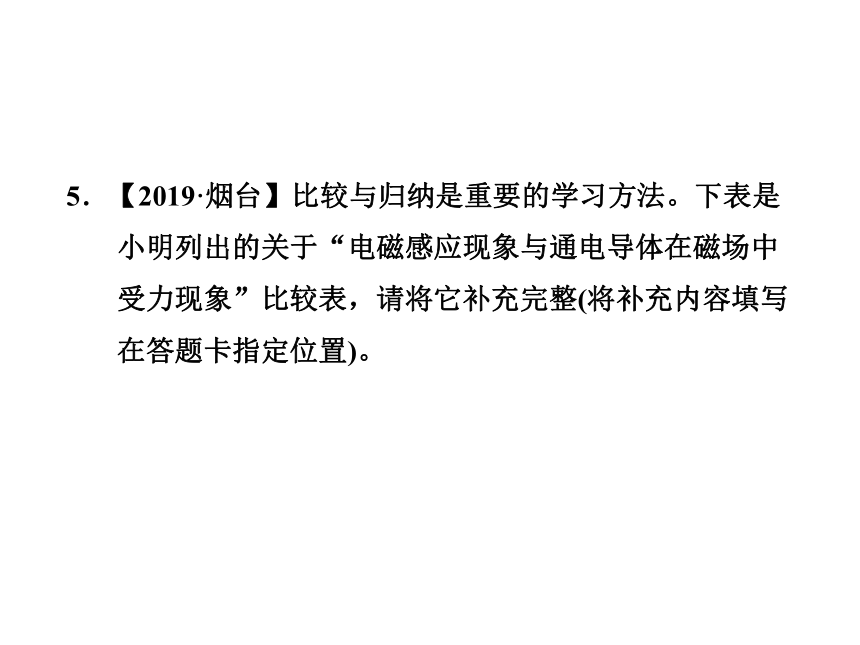

5．【2019·烟台】比较与归纳是重要的学习方法。下表是小明列出的关于“电磁感应现象与通电导体在磁场中受力现象”比较表，请将它补充完整(将补充内容填写在答题卡指定位置)。
　现象
项目　　
电磁感应现象
通电导体在磁场中受力现象
原理图
影响因素
导体中感应电流的方向跟__(1)__和磁场方向有关
通电导体在磁场中受力的方向跟电流的方向和磁场方向有关
能量转化
机械能转化为电能
(2)____________
应用
(3)____________
电动机
【答案】(1)导体运动的方向　(2)电能转化为机械能　(3)发电机
6．【2019·齐齐哈尔】如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，
带动纸盆也来回振动发出
声音。根据以上叙
述思考，下列说法
正确的是(　　)
A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
【点拨】扬声器的工作原理是通电导体在磁场中受力而运动，故A正确、D错误；动圈式话筒是根据电磁感应原理工作的，将机械能转化为电能，故B错误；电风扇的主要构件是电动机，它的工作原理是通电导体在磁场中受力而运动，电风扇的工作原理与动圈式话筒的工作原理不同，故C错误。
【答案】A
7．【2019·日照，双选】如图为扬声器的示意图，当从P、Q两端输入携带声音信息、时刻变化的电流时，线圈就受到时刻变化的力的作用，从而带动纸盆振动起来，发出声音。下列判断正确的有(　　)
A．发电机原理与扬声器相同
B．电动机原理与扬声器相同
C．在P、Q两端接上灵敏电流计，拉动纸盆来回运动，电流计指针会来回偏转
D．在P、Q两端输入大小、方向均不变的电流时，扬声器会持续发出同一个声音
【点拨】扬声器把电信号转化为声信号，是利用通电导体在磁场中受力的原理来工作的，在工作中将电能转化为机械能，与电动机的原理相同，故A错误、B正确；若在P、Q两端接上灵敏电流计，拉动纸盆来回运动，线圈会在磁场中做切割磁感线运动，在电路中会产生感应电流，电流计指针会来回偏转，故C正确；若在P、Q两端输入大小、方向均不变的电流时，线圈中会产生磁场，与永久磁体相吸引或相排斥，不会引起锥形纸盆的振动，不会发出声音，故D错误。
【答案】BC
8．【中考·佛山】如图所示，当动圈式话筒工作时，声音使得膜片________，与膜片相连的线圈跟着做切割________运动产生感应电流，这就是_________现象。
振动
磁感线
电磁感应
9．【2019·南充】下列图中能够说明电动机工作原理的实验装置是(　　)
【点拨】A图中是通电螺线管，是利用电流的磁效应制成的，故A不合题意；B图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现象，是发电机的工作原理，故B不合题意；C图中没有电源，是交流发电机的示意图，是根据电磁感应现象工作的，故C不合题意；D图中有电源，通电导体在磁场中受力而运动，是电动机的工作原理，故D符合题意。
【答案】D
10．【2019·潜江】如图所示，关于电和磁，下列说法不正确的是(　　)
A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的
B．图乙，通电后，小磁针的指向说明通电螺线管外部的磁场跟蹄形磁体的磁场一样
C．图丙，小电动机是利用了通电导线在磁场中受力而运动的原理工作的
D．图丁，手摇发电机是利用了电磁感应的原理发电的
【点拨】中国北宋的沈括最早发现了地磁两极与地理两极并不重合的现象，比西方早了400多年，故A正确；由图乙可看出通电螺线管外部的磁场与条形磁体的磁场相似，故B错误；电动机的原理是通电导体在磁场中受力而运动，故C正确；发电机的原理是电磁感应现象，故D正确。
【答案】B
11．【2019·咸宁】有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同(　　)
【点拨】根据“计步器”的特点可知，磁铁在管中反复运动，线圈切割磁感线而产生电流。因此，计步器的工作原理是电磁感应现象。A利用的是电磁感应现象；B、D利用的是通电导体在磁场中受力而运动的原理；C利用的是电流的热效应。
【答案】A
