专题01　线性图像法
2021年高考物理三轮复习解题方法专题
方法概述
01

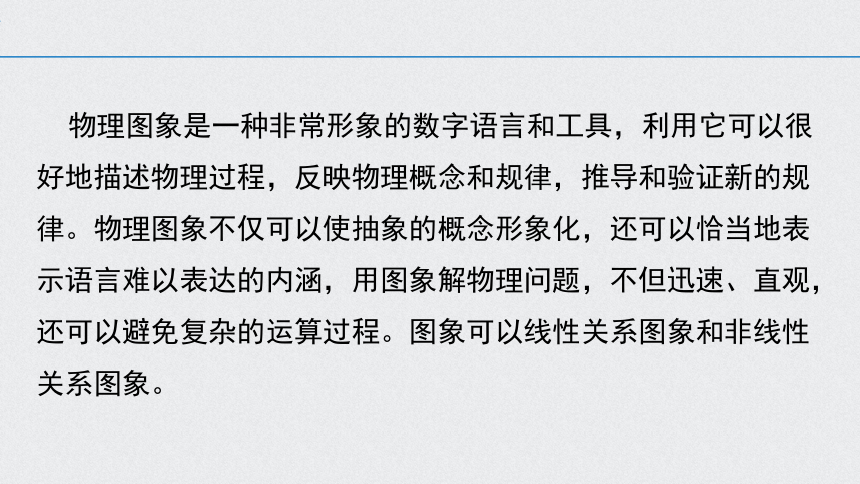

物理图象是一种非常形象的数字语言和工具，利用它可以很好地描述物理过程，反映物理概念和规律，推导和验证新的规律。物理图象不仅可以使抽象的概念形象化，还可以恰当地表示语言难以表达的内涵，用图象解物理问题，不但迅速、直观，还可以避免复杂的运算过程。图象可以线性关系图象和非线性关系图象。

02
线性图像法

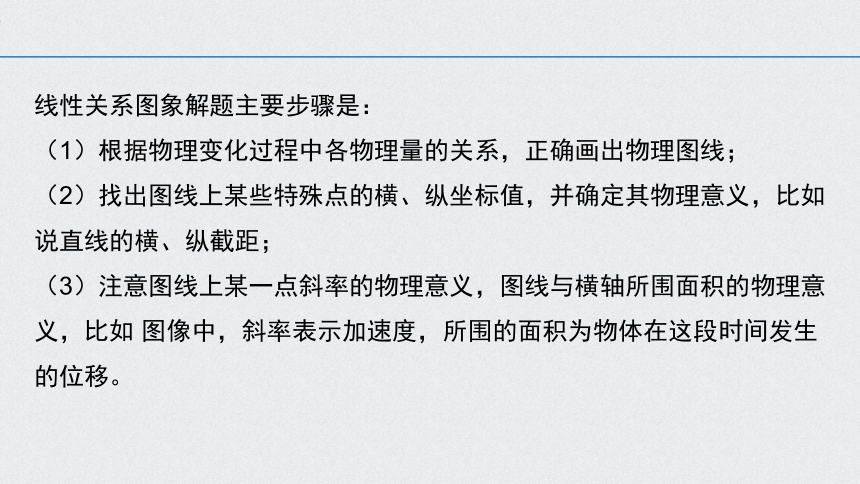

线性关系图象解题主要步骤是：
（1）根据物理变化过程中各物理量的关系，正确画出物理图线；
（2）找出图线上某些特殊点的横、纵坐标值，并确定其物理意义，比如说直线的横、纵截距；
（3）注意图线上某一点斜率的物理意义，图线与横轴所围面积的物理意义，比如 图像中，斜率表示加速度，所围的面积为物体在这段时间发生的位移。

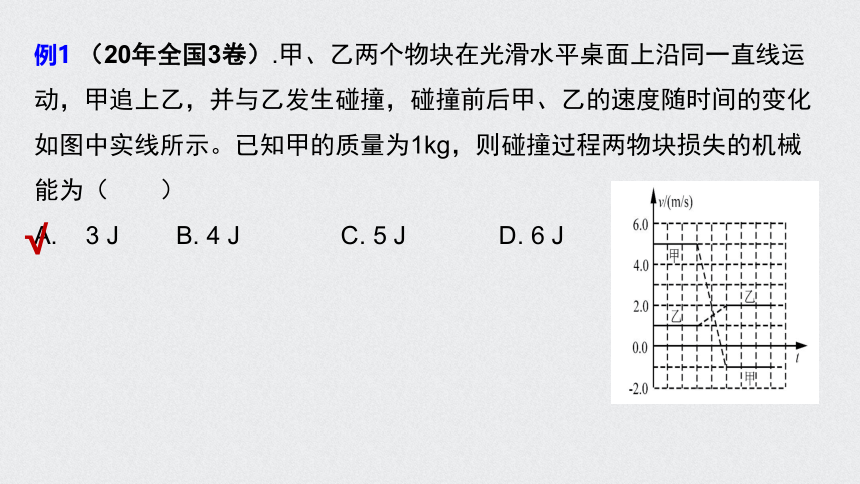

例1 （20年全国3卷）.甲、乙两个物块在光滑水平桌面上沿同一直线运动，甲追上乙，并与乙发生碰撞，碰撞前后甲、乙的速度随时间的变化如图中实线所示。已知甲的质量为1kg，则碰撞过程两物块损失的机械能为（　　）
A. 3 J B. 4 J C. 5 J D. 6 J
√
【解析】
由v-t图可知，碰前甲、乙的速度分别为 ， ；碰后甲、乙的速度分别为 ， ，甲、乙两物块碰撞过程中，由动量守恒得
解得
则损失的机械能为
解得
故选A。
变式训练1. 地下矿井中的矿石装在矿车中，用电机通过竖井运送至地面。某竖井中矿车提升的速度大小v随时间t的变化关系如图所示，其中图线①②分别描述两次不同的提升过程，它们变速阶段加速度的大小都相同；两次提升的高度相同，提升的质量相等。不考虑摩擦阻力和空气阻力。对于第①次和第②次提升过程（ ）
A．矿车上升所用的时间之比为4:5
B．电机的最大牵引力之比为2:15
C．电机输出的最大功率之比为2:1
D．电机所做的功之比为4:5
√
√
【解析】A．矿车上升所用的时间，过程①为 ，其中加速过程时间为
，位移为 ，减速过程为 ，位移也为 ，第②次提升加速时间为 ，位移为 ，减速过程时间也为 ，位移也为 ，则匀速过程时间为 ，所以矿车上升所用的时间之比为 ，A正确；
B．加速上升时电机的牵引力 ，加速度相等所以最大牵引力之比为1:1，B错误；
C．电机输出的功率为 ，因为最大牵引力相等，所以最大功率之比等于最大速度之比为2:1，C正确；
D.电机所做的功为 ，所以相等，D错误。
变式训练2.如图（a）,一长木板静止于光滑水平桌面上，t=0时，小物块以速度 滑到长木板上，图（b）为物块与木板运动的 图像，图中t1、 、 已知。 重力加速度大小为g。由此可求得（ ）
A.木板的长度
B.物块与木板的质量之比
C.物块与木板之间的动摩擦因数
D.从t=0开始到t1时刻，木板获得的动能
【解析】 ， ，
√
√
例2（20年全国1卷）一物块在高3.0 m、长5.0 m的斜面顶端从静止开始沿斜面下滑，其重力势能和动能随下滑距离s的变化如图中直线Ⅰ、Ⅱ所示，重力加速度取10 m/s2。则（　　）
A. 物块下滑过程中机械能不守恒
B. 物块与斜面间的动摩擦因数为0.5
C. 物块下滑时加速度的大小为6.0 m/s2
D. 当物块下滑2.0 m时机械能损失了12 J
√
√
【详解】A．下滑5m的过程中，重力势能减少30J，动能增加10J，减小的重力势能并不等与增加的动能，所以机械能不守恒，A正确；
B．斜面高3m、长5m，则斜面倾角为θ＝37°。令斜面底端为零势面，则物块在斜面顶端时的重力势能mgh＝30J，可得质量m＝1kg，下滑5m过程中，由功能原理，机械能的减少量等于克服摩擦力做的功μmg·cosθ·s＝20J求得μ＝0.5，B正确；
C．由牛顿第二定律mgsinθ－μmgcosθ＝ma求得a＝2m/s2，C错误；
D．物块下滑2.0m时，重力势能减少12J，动能增加4J，所以机械能损失了8J，D选项错误。故选AB。
变式训练3（20年山东卷）2020年5月，我国进行了珠穆朗玛峰的高度测量，其中一种方法是通过使用重力仪测量重力加速度，进而间接测量海拔高度。某同学受此启发就地取材设计了如下实验，测量当地重力加速度的大小。实验步骤如下：
（i）如图甲所示，选择合适高度的垫块，使木板的倾角为53°，在其上表面固定一与小物块下滑路径平行的刻度尺（图中未画出）。
（ii）调整手机使其摄像头正对木板表面，开启视频录像功能。将小物块从木板顶端释放，用手机记录下小物块沿木板向下做加速直线运动的情况。
然后通过录像的回放，选择小物块运动路径上合适的一点作为测量参考点，得到小物块相对于该点的运动距离L与运动时间t的数据。
（iii）该同学选取部分实验数据，画出了 -t图像，利用图像数据得到小物块下滑的加速度大小为5.6 m/s2。
（iv）再次调节垫块，改变木板的倾角，重复实验。
回答以下问题：
(1)当木板的倾角为37°时，所绘图像如图乙所示。由图像可得，物块过测量参考点时速度的大小为_____m/s；选取图线上位于坐标纸网格交叉点上的A、B两点，利用A、B两点数据得到小物块下滑加速度的大小为_____m/s2。（结果均保留2位有效数字）
(2)根据上述数据，进一步分析得到当地的重力加速度大小为_____ m/s2。（结果保留2位有效数字，sin37°= 0.60，cos37°=0.80）
【解析】(1)[1][2]根据 可得
则由 图像 可知
则 v0=0.33m/s
(2)[3]由牛顿第二定律可知
即
当θ=53°时a=5.6m/s2，即
当θ=37°时a=3.0m/s2，即
联立解得 g=9.4m/s2
变式训练4 （19年全国3卷）如图（a），物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平。t=0时，木板开始受到水平外力F的作用，在t=4s时撤去外力。细绳对物块的拉力f随时间t变化的关系如图（b）所示，木板的速度v与时间t的关系如图（c）所示。木板与实验台之间的摩擦可以忽略。重力加速度取g=10m/s2。由题给数据可以得出（ ）
木板的质量为1kg
B. 2s~4s内，力F的大小为0.4N
C. 0~2s内，力F的大小保持不变
D. 物块与木板之间的动摩擦因数为0.2
变式训练4 （19年全国3卷）如图（a），物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平。t=0时，木板开始受到水平外力F的作用，在t=4s时撤去外力。细绳对物块的拉力f随时间t变化的关系如图（b）所示，木板的速度v与时间t的关系如图（c）所示。木板与实验台之间的摩擦可以忽略。重力加速度取g=10m/s2。由题给数据可以得出（ ）
木板的质量为1kg
B. 2s~4s内，力F的大小为0.4N
C. 0~2s内，力F的大小保持不变
D. 物块与木板之间的动摩擦因数为0.2
√
√
【解析】结合两图像可判断出0-2s物块和木板还未发生相对滑动，它们之间的摩擦力为静摩擦力，此过程力F等于f，故F在此过程中是变力，即C错误；2-5s内木板与物块发生相对滑动，摩擦力转变为滑动摩擦力，由牛顿运动定律，对2-4s和4-5s列运动学方程，可解出质量m为1kg，2-4s内的力F为0.4N，故A、B正确；由于不知道物块的质量，所以无法计算它们之间的动摩擦因数μ,故D错误.
