2020－2021学年苏科版九年级物理第十五章电功和电热单元试题（含答案）

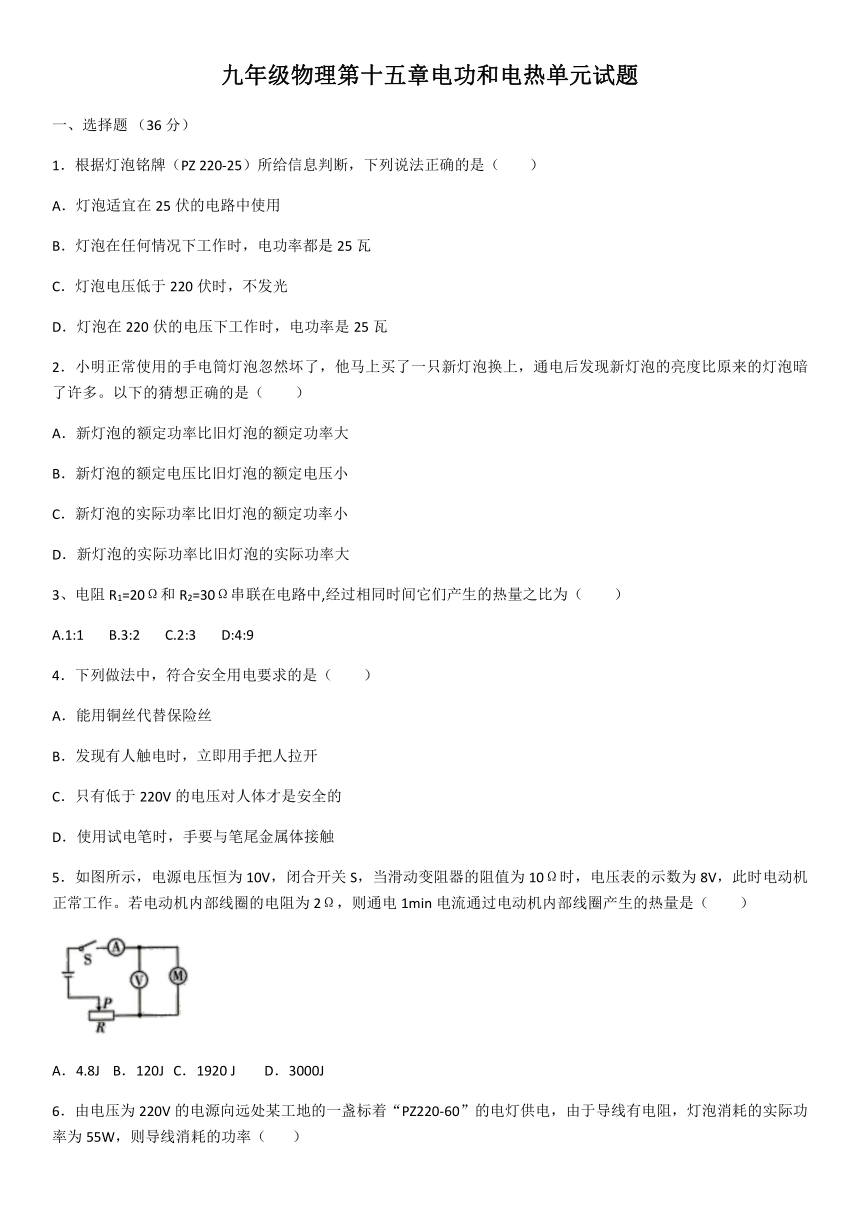

九年级物理第十五章电功和电热单元试题
一、选择题?（36分）
1．根据灯泡铭牌（PZ 220-25）所给信息判断，下列说法正确的是（? ??? ）?
A．灯泡适宜在25伏的电路中使用?
B．灯泡在任何情况下工作时，电功率都是25瓦?
C．灯泡电压低于220伏时，不发光 ???
D．灯泡在220伏的电压下工作时，电功率是25瓦?
2．小明正常使用的手电筒灯泡忽然坏了，他马上买了一只新灯泡换上，通电后发现新灯泡的亮度比原来的灯泡暗了许多。以下的猜想正确的是（ ）
A．新灯泡的额定功率比旧灯泡的额定功率大
B．新灯泡的额定电压比旧灯泡的额定电压小
C．新灯泡的实际功率比旧灯泡的额定功率小
D．新灯泡的实际功率比旧灯泡的实际功率大
3、电阻R1=20Ω和R2=30Ω串联在电路中,经过相同时间它们产生的热量之比为（ ）
A.1:1????? B.3:2????? C.2:3????? D:4:9
4．下列做法中，符合安全用电要求的是（ ）
A．能用铜丝代替保险丝???????????????????????????????????????????
B．发现有人触电时，立即用手把人拉开
C．只有低于220V的电压对人体才是安全的?????????????
D．使用试电笔时，手要与笔尾金属体接触
5．如图所示，电源电压恒为10V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为8V，此时电动机正常工作。若电动机内部线圈的电阻为2Ω，则通电1min电流通过电动机内部线圈产生的热量是（ ）
A．4.8J B．120J C．1920 J D．3000J
6．由电压为220V的电源向远处某工地的一盏标着“PZ220-60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则导线消耗的功率（?? ? ）
?A．小于5W?????? B．等于5W???????? C．大于5W????????? D．不能确定?

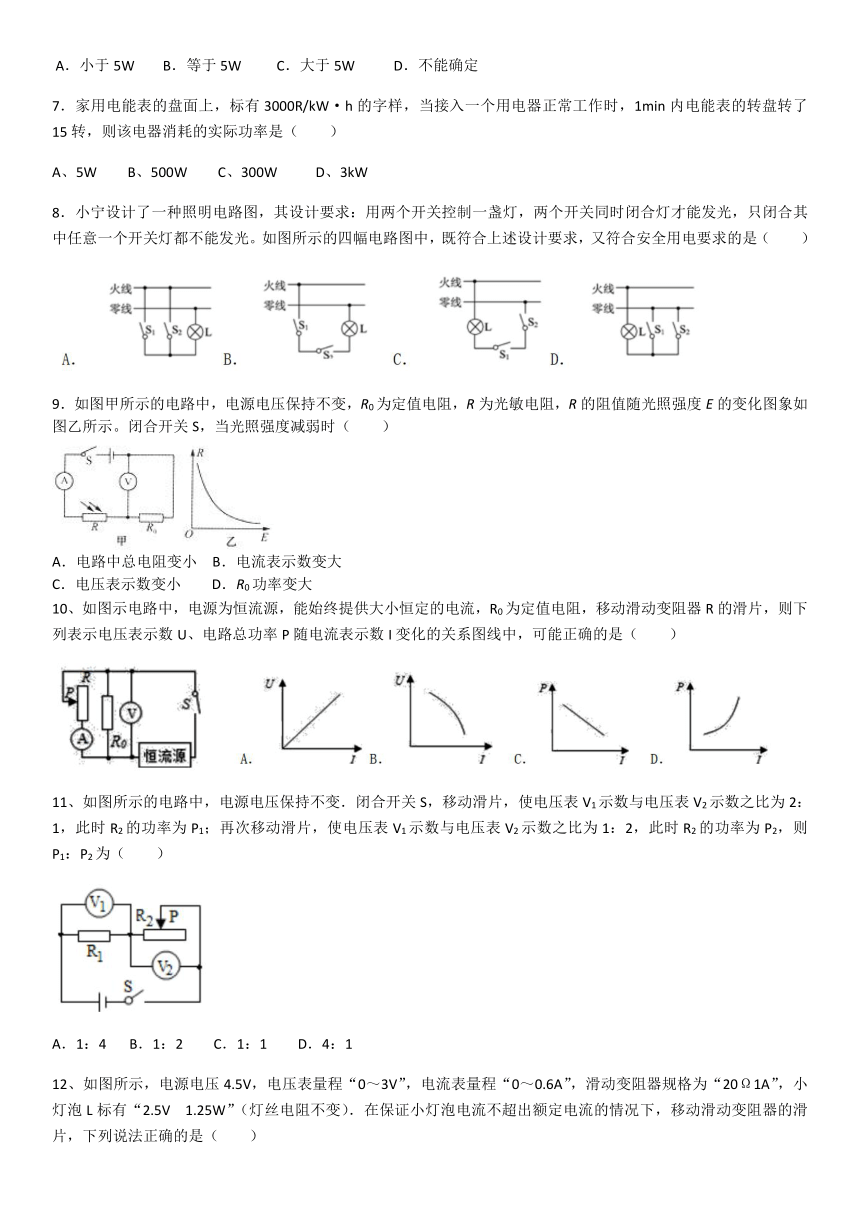

7．家用电能表的盘面上，标有3000R/kW·h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（ ）
A、5W B、500W C、300W D、3kW
8．小宁设计了一种照明电路图，其设计要求：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（ ）
9．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度E的变化图象如图乙所示。闭合开关S，当光照强度减弱时（ ）
A．电路中总电阻变小 B．电流表示数变大
C．电压表示数变小 D．R0功率变大
10、如图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（　　）

11、如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（　　）
A．1：4 B．1：2 C．1：1 D．4：1
12、如图所示，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格为“20Ω1A”，小灯泡L标有“2.5V?? 1.25W”（灯丝电阻不变）．在保证小灯泡电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是2～3V
④电路中电功率的变化范围是0.9～2.25W．
A．只有②③正确??? B．只有①③正确??? C．只有③④正确??? D．只有②③④正确
二、填空题（20分）
13、家庭电路中电流过大的原因：一是___________________________；二是_________________________________.
14．由于电流的_____________效应，当电流通过电阻时会产生热量。一根60Ω的电阻丝接在36V的电源上，通过电阻丝的电流为_________A，在10min内产生的热量为________________J。?
15.标有“12V 60W”的汽车灯泡工作时,用电压表测得其两端电压如图所示,则灯泡两端的实际电压为______V,灯泡的实际功率______(选填“大于”“小于”或“等于”)60W
16.如图所示,定值电阻的阻值不变电源由2节新干电池串联面成,开关闭合后,电流表的示数为0.3A;若将电源改为3节新干电池闭合开关后,电路工作20s电流做功______J
17、如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1= Ω；当滑片P滑至最右端时，电流表的示数为 A，通电10s电流通过R1产生的热量是 J．
三、作图题（4分）
18、请将如图所示元件，连接成符合安全用电要求的家庭电路。要求： ①开关控制电灯后接入；②三孔插座单独接入。
三、实验题（30分）
19．小红同学通过实验探究“电功率跟电流、电压的关系”。?
（1）小灯泡电功率的大小可通过 判断；?
（2）小红同学用干电池做电源，把L1“2．5V 0．3A”和L2“3．8V 0．3A”两只灯泡连成如图甲所示电路，闭合开关进行实验，收集数据如下表：?
请你分析现象及数据得出结论： ；?
（3）这位同学又在原有器材基础上继续探究电功率与电流的关系，连接方式如图乙所示，闭合开关S，看到小灯泡L1，一闪即灭，经检查发现灯丝断了，请你分析灯丝烧断的原因 ，说出改进方法?? ?。?
20．某同学做“测量小灯泡电功率”的实验时，连接了如图中的甲电路，实验前观察小灯泡的螺旋套上标有“2．5V”字样。?
（1）要完成甲图的电路连接，电压表应选择连接???????? （填“0～3V”或“0～15V”）的量程。?
（2）在闭合开关前，变阻器的滑片应放在?????? 端（填“左”或“右”）。?
（3）闭合开关，移动变阻器的滑片，使电压表的示数为?????? V时，小灯泡正常发光，此时电流表表盘如乙图所示，电流表的示数是??????? A，则小灯泡的额定电功率是__________W。?
（4）向左移动变阻器滑片，会看到灯泡变??????? （填“暗”或“亮”）一些，这说明灯泡的实际功率与灯泡??????? ? 有关系。?
五、计算题（10分）
21、如图所示，灯泡L1标有“4V 8W”字样，灯泡L2标有“4V？W”（？表示数字模糊不清），串联在电路中，电源电压为恒6V，当开关S闭合时，测得灯泡L2比灯泡L1亮，灯泡L2消耗的功率为4W，不计温度对灯泡阻值的影响．求：
（1）灯泡L1的电阻R1．
（2）灯泡L2的电阻R2和灯泡L2的额定功率．
九年级物理第十五章电功和电热单元试题
一、选择题?
1-5、DCCDA 6-10、ACBCC 11-12、CA
二、填空题
13、短路 用电器太多，总功率太大
14、热 0.6 12960
15、 11.5 小于
16、 40.5
17、 10 0.2 4
三、作图题
18、
四、实验题
19、（1）灯泡亮度 （2）当电流相同时，电压越高，电功率越大
（3）电压超过灯泡的额定电压 在干路上串联一个滑动变阻器
20、（1）0-3V （2）左 （3）2.5 0.2 0.5 （4）暗 电压
五、计算题
21、（1）2Ω （2）4Ω 4W
