中小学教育资源及组卷应用平台

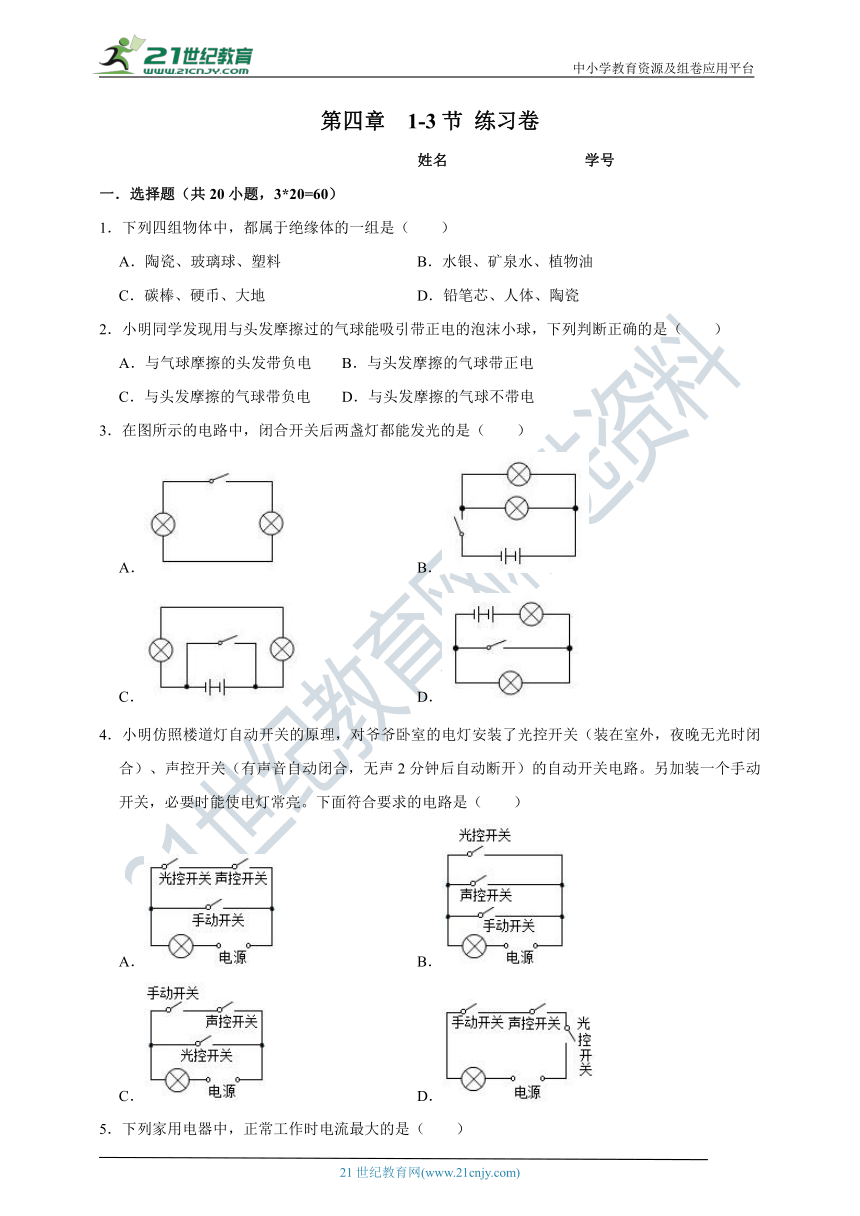

1-3节
练习卷
姓名
学号
一.选择题(共20小题,3
20=60)
1.下列四组物体中,都属于绝缘体的一组是(  )
A.陶瓷、玻璃球、塑料
B.水银、矿泉水、植物油
C.碳棒、硬币、大地
D.铅笔芯、人体、陶瓷
2.小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球,下列判断正确的是(  )
A.与气球摩擦的头发带负电
B.与头发摩擦的气球带正电
C.与头发摩擦的气球带负电
D.与头发摩擦的气球不带电
3.在图所示的电路中,闭合开关后两盏灯都能发光的是(  )
A.
B.
C.
D.
4.小明仿照楼道灯自动开关的原理,对爷爷卧室的电灯安装了光控开关(装在室外,夜晚无光时闭合)、声控开关(有声音自动闭合,无声2分钟后自动断开)的自动开关电路。另加装一个手动开关,必要时能使电灯常亮。下面符合要求的电路是(  )
A.
B.
C.
D.

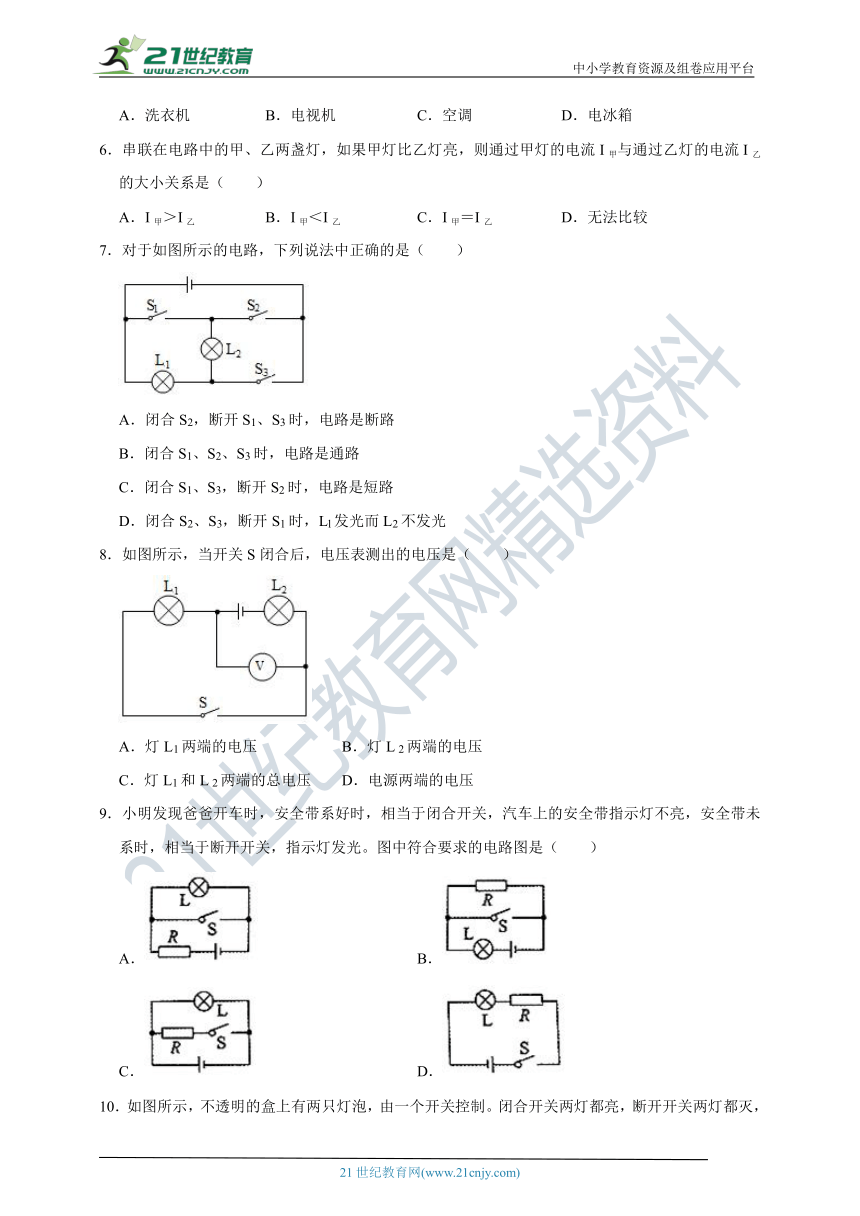

5.下列家用电器中,正常工作时电流最大的是(  )
A.洗衣机
B.电视机
C.空调
D.电冰箱
6.串联在电路中的甲、乙两盏灯,如果甲灯比乙灯亮,则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是(  )
A.I甲>I乙
B.I甲<I乙
C.I甲=I乙
D.无法比较
7.对于如图所示的电路,下列说法中正确的是(  )
A.闭合S2,断开S1、S3时,电路是断路
B.闭合S1、S2、S3时,电路是通路
C.闭合S1、S3,断开S2时,电路是短路
D.闭合S2、S3,断开S1时,Ll发光而L2不发光
8.如图所示,当开关S闭合后,电压表测出的电压是(  )
A.灯L1两端的电压
B.灯L
2两端的电压
C.灯L1和L
2两端的总电压
D.电源两端的电压
9.小明发现爸爸开车时,安全带系好时,相当于闭合开关,汽车上的安全带指示灯不亮,安全带未系时,相当于断开开关,指示灯发光。图中符合要求的电路图是(  )
A.
B.
C.
D.

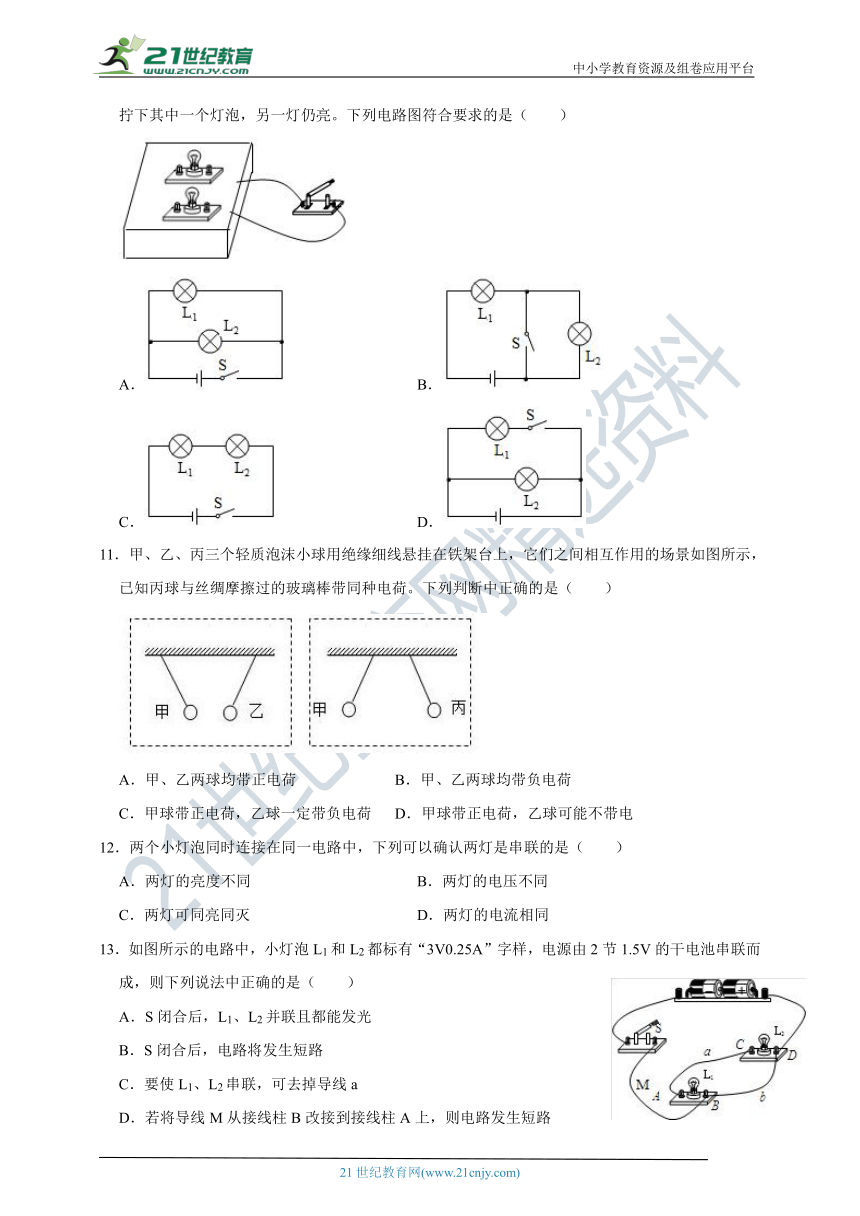

10.如图所示,不透明的盒上有两只灯泡,由一个开关控制。闭合开关两灯都亮,断开开关两灯都灭,拧下其中一个灯泡,另一灯仍亮。下列电路图符合要求的是(  )
A.
B.
C.
D.
11.甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上,它们之间相互作用的场景如图所示,已知丙球与丝绸摩擦过的玻璃棒带同种电荷。下列判断中正确的是(  )
A.甲、乙两球均带正电荷
B.甲、乙两球均带负电荷
C.甲球带正电荷,乙球一定带负电荷
D.甲球带正电荷,乙球可能不带电
12.两个小灯泡同时连接在同一电路中,下列可以确认两灯是串联的是(  )
A.两灯的亮度不同
B.两灯的电压不同
C.两灯可同亮同灭
D.两灯的电流相同
13.如图所示的电路中,小灯泡L1和L2都标有“3V0.25A”字样,电源由2节1.5V的干电池串联而成,则下列说法中正确的是(  )
A.S闭合后,L1、L2并联且都能发光
B.S闭合后,电路将发生短路
C.要使L1、L2串联,可去掉导线a
D.若将导线M从接线柱B改接到接线柱A上,则电路发生短路

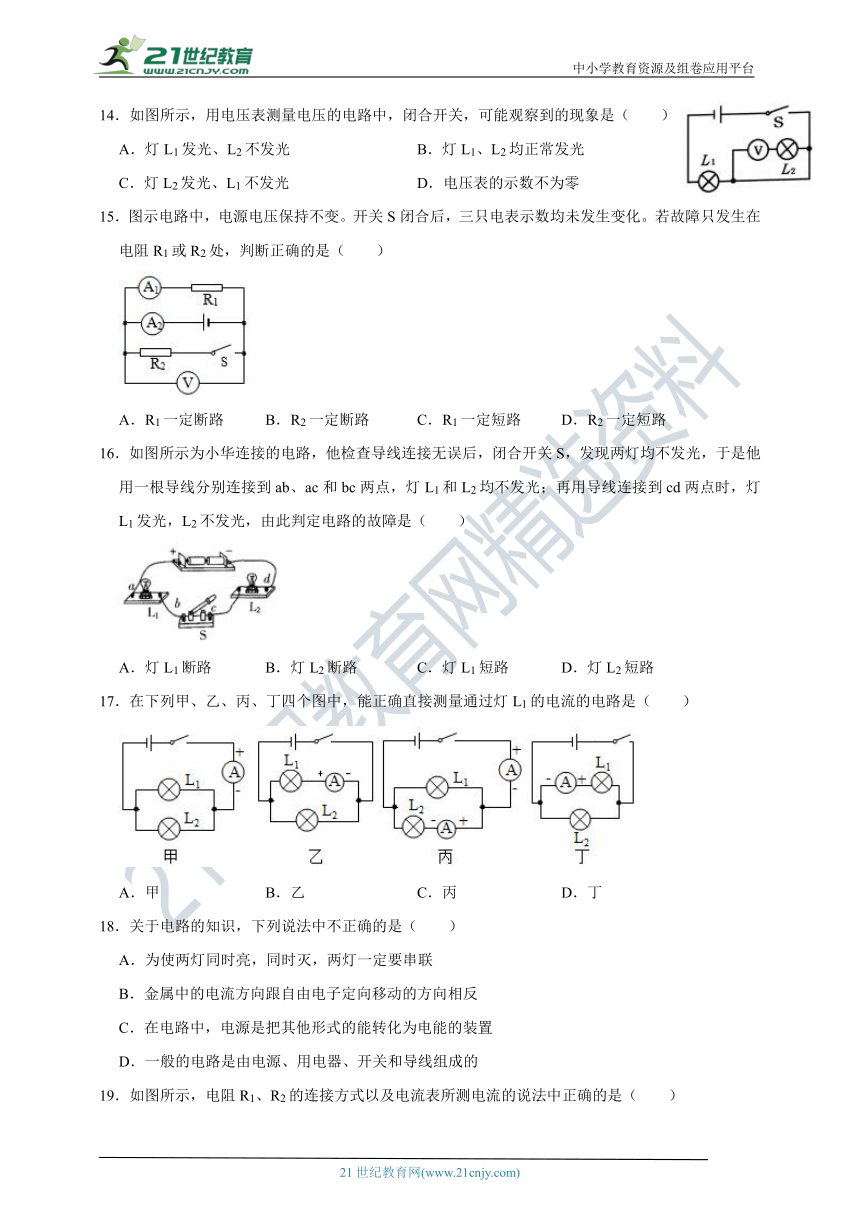

14.如图所示,用电压表测量电压的电路中,闭合开关,可能观察到的现象是(  )
A.灯L1发光、L2不发光
B.灯L1、L2均正常发光
C.灯L2发光、L1不发光
D.电压表的示数不为零
15.图示电路中,电源电压保持不变。开关S闭合后,三只电表示数均未发生变化。若故障只发生在电阻R1或R2处,判断正确的是(  )
A.R1一定断路
B.R2一定断路
C.R1一定短路
D.R2一定短路
16.如图所示为小华连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab、ac和bc两点,灯L1和L2均不发光;再用导线连接到cd两点时,灯L1发光,L2不发光,由此判定电路的故障是(  )
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
17.在下列甲、乙、丙、丁四个图中,能正确直接测量通过灯L1的电流的电路是(  )
A.甲
B.乙
C.丙
D.丁
18.关于电路的知识,下列说法中不正确的是(  )
A.为使两灯同时亮,同时灭,两灯一定要串联
B.金属中的电流方向跟自由电子定向移动的方向相反
C.在电路中,电源是把其他形式的能转化为电能的装置
D.一般的电路是由电源、用电器、开关和导线组成的

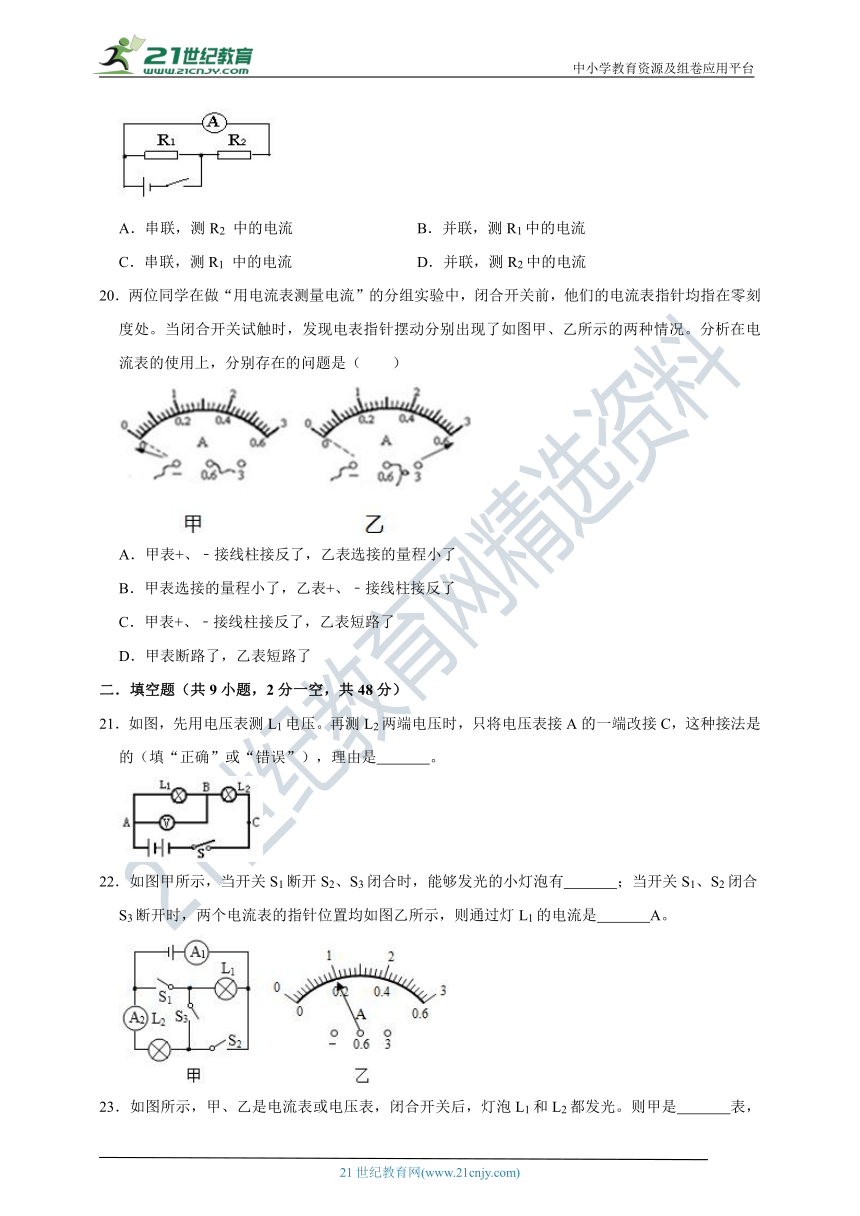

19.如图所示,电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是(  )
A.串联,测R2
中的电流
B.并联,测R1中的电流
C.串联,测R1
中的电流
D.并联,测R2中的电流
20.两位同学在做“用电流表测量电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处。当闭合开关试触时,发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上,分别存在的问题是(  )
A.甲表+、﹣接线柱接反了,乙表选接的量程小了
B.甲表选接的量程小了,乙表+、﹣接线柱接反了
C.甲表+、﹣接线柱接反了,乙表短路了
D.甲表断路了,乙表短路了
二.填空题(共9小题,2分一空,共48分)
21.如图,先用电压表测L1电压。再测L2两端电压时,只将电压表接A的一端改接C,这种接法是
 的(填“正确”或“错误”),理由是
 。
22.如图甲所示,当开关S1断开S2、S3闭合时,能够发光的小灯泡有
 ;当开关S1、S2闭合S3断开时,两个电流表的指针位置均如图乙所示,则通过灯L1的电流是
 A。
23.如图所示,甲、乙是电流表或电压表,闭合开关后,灯泡L1和L2都发光。则甲是
 表,乙是
 表。
24.在如图所示的电路中,闭合开关后将出现
 (选填“通路”“断路”或“短路”)。要使电路中两灯串联,只要拆除3号导线;要使电路中两灯并联,只要将
 号导线从
 接线柱换到
 接线柱上。
25.自然界存在两种电荷,我们把用丝绸摩擦过的玻璃棒带的电荷叫做
 电荷,带电体具有吸引轻小物体的性质。如果用玻璃棒接触验电器金属小球(如图所示),验电器的金属箔片会张开,这是因为箔片带
 (选填“同”或“异”)种电荷相互排斥。摩擦起电的实质是
 在物体间的转移(选填“原子”、“原子核”或“电子”)。
26.如图所示,电源电压保持不变,甲乙两处分别接入电流表或电压表。当闭合开关S后,为使两灯均能发光,则甲表是
 表,乙表是
 表。
27.如图所示,电源电压是3V且保持不变,S闭合后L1、L2正常发光,电压表示数为1V,则灯L2两端的电压为
 V;若断开开关S,电压表示数将
 (选填“变大”、“变小”或“不变”),灯L1将
 (选填“不能”或“仍能”)发光。
28.如图所示,电源电压6V,S闭合后,电压表的示数为3.6V,则L1两端电压是
 V;L2两端电压是
 V。
29.如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,电压表读数为
 ,观察电压表指针偏转情况,可知盐水溶液相当于电路中的
 ,观察电压表的接线和指针偏转可知:锌片是盐水溶液的
 极,铜片与电压表之间的导线中,自由电子的运动方向是
 (选填序号:①“电压表到铜片”或②“铜片到电压表”)。
三.作图题(共4小题,每题3分,共12分)
30.图中,根据实物图画出电路图(画在方框内)。
31.根据图甲所示的电路图,将乙图的实物元件连接成实物电路。
32.请根据左边的实物图在右边的虚线框中画出相应的电路图,要求:
(1)用铅笔和直尺。
(2)各元件和符号要规范。
(3)标出相应的开关和灯泡的字母符号。
(4)各元件的连接顺序和实物图相同,
33.请完成下列作图:
请根据图甲的电路图完成图乙中的实物图的连接。
2021年03月19日符艳艳的初中物理组卷
参考答案与试题解析
一.选择题(共20小题)
1.下列四组物体中,都属于绝缘体的一组是(  )
A.陶瓷、玻璃球、塑料
B.水银、矿泉水、植物油
C.碳棒、硬币、大地
D.铅笔芯、人体、陶瓷
【解答】解:
A、陶瓷、玻璃球、塑料都不易导电,是很好的绝缘体;故A正确;
B、水银、矿泉水属于导体,植物油是绝缘体;故B错误;
C、碳棒、硬币、大地都属于导体;故C错误;
D、铅笔芯、人体、陶瓷中,铅笔芯和人体易导电是导体,陶瓷属于绝缘体;故D错误;
故选:A。
2.小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球,下列判断正确的是(  )
A.与气球摩擦的头发带负电
B.与头发摩擦的气球带正电
C.与头发摩擦的气球带负电
D.与头发摩擦的气球不带电
【解答】解:
与头发摩擦过的气球能吸引带正电的泡沫小球,说明气球带负电荷,相互摩擦的两个物体带等量的异种电荷,所以头发带正电荷,故ABD错误,C正确。
故选:C。
3.在图所示的电路中,闭合开关后两盏灯都能发光的是(  )
A.
B.
C.
D.
【解答】解:A、电路图中缺少电源,灯泡无法工作,故不符合题意;
B、两灯泡并联,开关在干路上,开关闭合,两盏灯发光,符合题意,
C、开关闭合后,电源被短路,灯泡不发光,故不符合题意。
D、开关闭合后,下面的灯泡被短路,不能发光,故不符合题意;
故选:B。
4.小明仿照楼道灯自动开关的原理,对爷爷卧室的电灯安装了光控开关(装在室外,夜晚无光时闭合)、声控开关(有声音自动闭合,无声2分钟后自动断开)的自动开关电路。另加装一个手动开关,必要时能使电灯常亮。下面符合要求的电路是(  )
A.
B.
C.
D.
【解答】解:根据题意可知,只有光控开关、声控开关都闭合时,灯泡才会发光,说明这两个开关是串联的;另加装一个手动开关,必要时能使电灯常亮,说明手动开关能独立控制灯泡,所以光控开关与声控开关串联后,再与手动开关并联,灯泡接在干路中,故A正确。
故选:A。
5.下列家用电器中,正常工作时电流最大的是(  )
A.洗衣机
B.电视机
C.空调
D.电冰箱
【解答】解:A、洗衣机的工作电流约为2A左右;
B、电视机的工作电流约0.5A左右;
C、空调的电功率在1000W以上,工作电流约5A左右;
C、电冰箱的工作电流约1A左右;
故C的电流最大;
故选:C。
6.串联在电路中的甲、乙两盏灯,如果甲灯比乙灯亮,则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是(  )
A.I甲>I乙
B.I甲<I乙
C.I甲=I乙
D.无法比较
【解答】解:因为甲、乙两盏灯串联在电路中,所以各处的电流都相等,甲灯亮是因为它两端的电压大,实际功率较大。
故选:C。
7.对于如图所示的电路,下列说法中正确的是(  )
A.闭合S2,断开S1、S3时,电路是断路
B.闭合S1、S2、S3时,电路是通路
C.闭合S1、S3,断开S2时,电路是短路
D.闭合S2、S3,断开S1时,Ll发光而L2不发光
【解答】解:A、闭合S2,断开S1、S3时,电流从电源正极依次经过S2、L2、L1回到电源负极,因此两灯泡串联,故A错误;
B、闭合S1、S2、S3时时,电流将通过S1、S2直接回到电源负极,形成电源短路,故B错误;
C、闭合S1、S3,断开S2时,电流从正极出发经过S3后分支,分别经过L1、L2回到电源的负极,所以它们是并联,故C错误;
D、闭合S2、S3,断开S1时,L2被短路,电路为L1的基本电路,即Ll发光而L2不发光,故D正确。
故选:D。
8.如图所示,当开关S闭合后,电压表测出的电压是(  )
A.灯L1两端的电压
B.灯L
2两端的电压
C.灯L1和L
2两端的总电压
D.电源两端的电压
【解答】解:由电路图可以看出,当开关闭合后,电压表和L2、电源构成一个方框,所以电压表测量的是方框以外的L1两端的电压。
故选:A。
9.小明发现爸爸开车时,安全带系好时,相当于闭合开关,汽车上的安全带指示灯不亮,安全带未系时,相当于断开开关,指示灯发光。图中符合要求的电路图是(  )
A.
B.
C.
D.
【解答】解:
由题意知,闭合开关,指示灯不亮;断开开关,指示灯发光,所以指示灯与S并联,但电路不会出现短路,即电路中必须串联一个电阻保护电路;结合选项可知A符合题意。
故选:A。
10.如图所示,不透明的盒上有两只灯泡,由一个开关控制。闭合开关两灯都亮,断开开关两灯都灭,拧下其中一个灯泡,另一灯仍亮。下列电路图符合要求的是(  )
A.
B.
C.
D.
【解答】解:
A、由电路图可知,两灯泡并联,开关位于干路,闭合开关两灯都亮,拧下其中任一灯泡,另一灯亮,故A符合题意;
B、由电路图可知,开关S与L2并联后再与L1串联,闭合开关S,L2被短路,L2不亮,L1亮,故B不符合题意;
C、由电路图可知,两灯泡串联,拧下其中任一灯泡,电路断路,另一灯不亮,故C不符合题意;
D、由电路图可知,两灯泡并联,开关S位于L1支路,断开开关,灯泡L2仍然亮,故D不符合题意。
故选:A。
11.甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上,它们之间相互作用的场景如图所示,已知丙球与丝绸摩擦过的玻璃棒带同种电荷。下列判断中正确的是(  )
A.甲、乙两球均带正电荷
B.甲、乙两球均带负电荷
C.甲球带正电荷,乙球一定带负电荷
D.甲球带正电荷,乙球可能不带电
【解答】解:丝绸摩擦过的玻璃棒带正电,已知丙球与丝绸摩擦过的玻璃棒带同种电荷,则丙球带正电;
由图知,甲球与丙球靠近时相互排斥,根据同种电荷相互排斥知,甲球一定带正电;
甲球与乙球相互吸引,根据异种电荷相互吸引知,乙球可能带负电;但带电体能够吸引不带电的轻小物体,所以乙球可能不带电。
综合知,乙球可能带负电,也可能不带电,故ABC错误,D正确。
故选:D。
12.两个小灯泡同时连接在同一电路中,下列可以确认两灯是串联的是(  )
A.两灯的亮度不同
B.两灯的电压不同
C.两灯可同亮同灭
D.两灯的电流相同
【解答】解:A、灯泡的亮度取决于灯泡的实际功率,两灯亮度不同,只能是实际功率不同,不能说明灯泡的串并联方式,故A错误;
B、并联电路两灯两端的电压一定相等,电压不相等,说明灯泡一定是串联的,故B正确;
C、两盏灯可以同时亮,同时灭,两灯可能串联,也可能并联,此时开关接在干路中,故C错误;
D、串联电路电流一定相等,灯泡的规格相同时,并联时,电流也是相同的,故D错误。
故选:B。
13.如图所示的电路中,小灯泡L1和L2都标有“3V0.25A”字样,电源由2节1.5V的干电池串联而成,则下列说法中正确的是(  )
A.S闭合后,L1、L2并联且都能发光
B.S闭合后,电路将发生短路
C.要使L1、L2串联,可去掉导线a
D.若将导线M从接线柱B改接到接线柱A上,则电路发生短路
【解答】解:AB、开关S闭合后,电流将从电源正极经过导线b与导线M和开关回到电源负极,造成电源短路,两灯不发光,故A错误,B正确;
C、去掉导线a,两灯没有连入路,故C错误;
D、若将导线M从接线柱B改接到接线柱A上,两灯泡并联,不会发生短路,故D错误。
故选:B。
14.如图所示,用电压表测量电压的电路中,闭合开关,可能观察到的现象是(  )
A.灯L1发光、L2不发光
B.灯L1、L2均正常发光
C.灯L2发光、L1不发光
D.电压表的示数不为零
【解答】解:根据电路图可知,电流从电源正极流出,经过开关S后直接连接灯泡L1,然后回到电源负极,电压表和灯泡L2被导线短路,因此灯L1发光、L2不发光,电压表示数为零。
故选:A。
15.图示电路中,电源电压保持不变。开关S闭合后,三只电表示数均未发生变化。若故障只发生在电阻R1或R2处,判断正确的是(  )
A.R1一定断路
B.R2一定断路
C.R1一定短路
D.R2一定短路
【解答】解:
A、若电阻R1存在断路故障,S断开时电路是断路,电流表A1、A2的示数都为0,但电压表与电流表A2串联在电源上,则电压表测电源电压;闭合开关后,只有R2连入电路中,A1的示数仍然为0,电压表仍然测电源电压,但电流表A2测R2的电流,则A2的示数不为0,即其示数变大,故A不符合题意;
B、若电阻R2存在断路故障,S断开时只有R1连入电路中,两个电流表都测R1的电流,电压表测电源电压;S闭合后对电路没有影响,则三个电表的示数都不变,故B符合题意;
C、若电阻R1短路,则由图可知S断开时电源被短路,会烧坏两个电流表,故C不符合题意;
D、若电阻R2短路,则由图可知S闭合后电源被短路,会烧坏电流表A2,故D不符合题意。
故选:B。
16.如图所示为小华连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab、ac和bc两点,灯L1和L2均不发光;再用导线连接到cd两点时,灯L1发光,L2不发光,由此判定电路的故障是(  )
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
【解答】解:由图可知:L1与L2是串联电路,在电路中任意一处断开,则灯泡都不能工作。
导线分别连接到ab、ac和bc两点,灯L1,L2均不发光,说明电路故障为开路;
当导线并联在cd两点间时,灯L1发光,L2不发光,说明灯L1正常,cd间发生断路,因此电路故障为灯L2开路。
故选:B.
17.在下列甲、乙、丙、丁四个图中,能正确直接测量通过灯L1的电流的电路是(  )
A.甲
B.乙
C.丙
D.丁
【解答】解:
A、图中两灯并联,电流表测量干路电流,不能直接测出通过L1电流,故A错误;
B、图中两灯并联,电流表与L1串联,但电流表的正负接线柱接反,不能直接测出通过L1电流,故B错误;
C、图中两灯并联,有两个电流表,分别测量通过L2的电流、干路电流,根据并联电路的电流求通过L1的电流,不能直接测出通过L1电流,故C错误;
D、图中两灯并联,电流表与L1串联,电流表接法正确,可以直接测出通过L1电流,故D正确。
故选:D。
18.关于电路的知识,下列说法中不正确的是(  )
A.为使两灯同时亮,同时灭,两灯一定要串联
B.金属中的电流方向跟自由电子定向移动的方向相反
C.在电路中,电源是把其他形式的能转化为电能的装置
D.一般的电路是由电源、用电器、开关和导线组成的
【解答】解:A、两灯同时亮、同时灭,可以是串联,也可以是并联,并联时开关必须放在干路上,故该选项说法不正确,符合题意;
B、金属导体导电靠的是自由电子,自由电子定向移动的方向与电流方向相反,故该选项说法正确,不符合题意;
C、电源是把其它形式的能转化成电能的装置,如干电池将化学能转化为电能,发电机将机械能转化成电能,故该选项说法正确,不符合题意;
D、一个完整的电路由电源、导线、用电器、开关四部分组成的,故该选项说法正确,不符合题意。
故选:A。
19.如图所示,电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是(  )
A.串联,测R2
中的电流
B.并联,测R1中的电流
C.串联,测R1
中的电流
D.并联,测R2中的电流
【解答】解:分析电流路径有:正极→R1→负极和正极→电流表→R2→负极两条,因此这是个并联电路,等效电路如下图:
由图可见,电阻R1、R2的连接方式是并联,电流表测量的是电阻R2的电流。
故选:D。
20.两位同学在做“用电流表测量电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处。当闭合开关试触时,发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上,分别存在的问题是(  )
A.甲表+、﹣接线柱接反了,乙表选接的量程小了
B.甲表选接的量程小了,乙表+、﹣接线柱接反了
C.甲表+、﹣接线柱接反了,乙表短路了
D.甲表断路了,乙表短路了
【解答】解:(1)甲图中的指针反转,说明出现的问题是:正负接线柱接反了;
(2)乙图中的指针偏转角度太大,说明出现的问题是:量程太小了。
故选:A。
二.填空题(共9小题)
21.如图,先用电压表测L1电压。再测L2两端电压时,只将电压表接A的一端改接C,这种接法是 错误 的(填“正确”或“错误”),理由是 电压表的正负接线柱接反了 。
【解答】解:先用电压表测灯L1两端的电压时,则A端接电压表的正接线柱,B端接负接线柱;
若测量L2两端电压时,只将电压表接A的一端改接C,则电压表的正负接线柱接反了,这种接法是错误的。
故答案为:错误;电压表的正负接线柱接反了。
22.如图甲所示,当开关S1断开,S2、S3闭合时,能够发光的小灯泡有 L2 ;当开关S1、S2闭合,S3断开时,两个电流表的指针位置均如图乙所示,则通过灯L1的电流是 0.8 A。
【解答】解:
(1)当开关S1断开,S2、S3闭合时,如图所示:
灯泡L1被短路,所以只有灯泡L2发光。
(2)当开关S1、S2闭合,S3断开时,如图所示:
L1、L2并联,电流表A1测量干路电流,电流表A2测量通过L2的电流,而两个电流表的指针位置均如图乙所示,所以电流表A1使用0﹣3A量程,示数为1A,即干路电流I=1A;电流表A2使用0﹣0.6A量程,示数为0.2A,即通过灯L1的电流I1=0.2A;
通过灯L1的电流:
I1=I﹣I2=1A﹣0.2A=0.8A。
故答案为:L2;0.8。
23.如图所示,甲、乙是电流表或电压表,闭合开关后,灯泡L1和L2都发光。则甲是 电流 表,乙是 电压 表。
【解答】解:根据电路图可知,甲表与电源连接,因此甲为电流表,乙并联在灯L1和L2两端,故乙为电压表;而L1和L2顺次连接,因此L1和L2串联。
故答案为:电流;电压。
24.在如图所示的电路中,闭合开关后将出现 短路 (选填“通路”“断路”或“短路”)。要使电路中两灯串联,只要拆除3号导线;要使电路中两灯并联,只要将 2(5) 号导线从 d(c) 接线柱换到 b(a) 接线柱上。
【解答】解:如图所示的电路中,闭合开关,电流直接沿导线流回电源的负极,所以引起电源短路,会损坏电源;
要使电路中的两灯并联,电流应分别流入两个灯泡,可以将2导线的d位置改接到b位置,也可以将5导线的c位置改接到a位置。
故答案为:短路;2;d;b(5;c;a)。
25.自然界存在两种电荷,我们把用丝绸摩擦过的玻璃棒带的电荷叫做 正 电荷,带电体具有吸引轻小物体的性质。如果用玻璃棒接触验电器金属小球(如图所示),验电器的金属箔片会张开,这是因为箔片带 同 (选填“同”或“异”)种电荷相互排斥。摩擦起电的实质是 电子 在物体间的转移(选填“原子”、“原子核”或“电子”)。
【解答】解:用丝绸摩擦过的玻璃棒带的电荷叫做正电荷;
当验电器与带电的玻璃棒接触后,验电器的金属箔片上都带了同种电荷,由于同种电荷相互排斥,所以两个金属箔片会张开;
摩擦起电的实质是电子从一个物体转移到另一个物体,即摩擦起电的实质是电子在物体间的转移。
故答案为:正;同;电子。
26.如图所示,电源电压保持不变,甲乙两处分别接入电流表或电压表。当闭合开关S后,为使两灯均能发光,则甲表是 电流 表,乙表是 电压 表。
【解答】解:当S闭合后,为使两灯均能发光且并联连接,则电流从电源正极开始分支,一路经过左边灯泡,另一路经过甲、右边灯泡,然后两路汇合共同经过开关回到电源负极,由于甲与右边灯泡串联,乙与两灯泡并联,所以甲处为电流表,乙处为电压表。
故答案为:电流;电压。
27.如图所示,电源电压是3V且保持不变,S闭合后L1、L2正常发光,电压表示数为1V,则灯L2两端的电压为 1 V;若断开开关S,电压表示数将 变大 (选填“变大”、“变小”或“不变”),灯L1将 不能 (选填“不能”或“仍能”)发光。
【解答】解:由电路图可知,闭合开关后,灯L1与L2串联,电压表测灯L2两端的电压;
已知此时电压表示数是1V,则灯L2两端的电压是1V;
断开开关S,电压表串联在电路中,电压表测电源两端电压,此时其示数为3V,所以断开开关后,电压表示数变大,
因为电压表串联在电路中,电压表内阻很大,电路中电流几乎为0,所以两灯泡均不发光。
故答案为:1;变大;不能。
28.如图所示,电源电压6V,S闭合后,电压表的示数为3.6V,则L1两端电压是 2.4 V;L2两端电压是 3.6 V。
【解答】解:由电路图可知,两灯串联,电压表测L2两端电压,
S闭合,电压表的示数为3.6V,即L2两端的电压U2=3.6V;
由串联电路的电压特点可得,L1两端电压U1=U﹣U2=6V﹣3.6V=2.4V。
故答案为:2.4;3.6。
29.如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,观察电压表指针偏转情况,可知盐水溶液相当于电路中的 电源 ,观察电压表的接线和指针偏转可知:锌片是盐水溶液的 负 极,铜片与电压表之间的导线中,自由电子的运动方向是 电压表到铜片 (选填序号:①“电压表到铜片”或②“铜片到电压表”)。
【解答】解:盐水溶液能提供电能,相当于电源;
根据图示可知,锌片与电压表的负接线柱相连,且电压表的指针正向偏转,则根据电压表的正确使用方法可知,锌片为盐水电池的负极,铜片为盐水电池的正极;
铜片为盐水电池的正极,则电源外部的电流方向是从铜片流向电压表再流向锌片,而自由电子定向移动的方向与电流方向相反,所以铜片与电压表之间的导线中,自由电子的运动方向是从电压表流向铜片;
故答案为:电源;负;电压表到铜片。
三.作图题(共4小题)
30.图中,根据实物图画出电路图(画在方框内)。
【解答】解:根据实物图可知,两灯泡并联,电流从正极出发,一支经灯泡L2,另一支经开关S1、灯泡L1,然后共同经开关S2回到负极,如图所示:
31.根据图甲所示的电路图,将乙图的实物元件连接成实物电路。
【解答】解:原电路中,两灯并联,电流表A1与灯L1串联,电流表A1选用小量程与这个灯串联;
开关S2与灯L2串联,只控制这个灯;
S1控制整个电路,接在干路上;电流表A2在干路上,测总电流,根据并联电路电流的规律,电流表A2选用大量程串联在干路上,根据电路图连接实物图,如下所示:
32.请根据左边的实物图在右边的虚线框中画出相应的电路图,要求:
(1)用铅笔和直尺。
(2)各元件和符号要规范。
(3)标出相应的开关和灯泡的字母符号。
(4)各元件的连接顺序和实物图相同,
【解答】解:电流从正极出发经开关S1开始分支,一支经开关S2、灯泡L1,另一支经电流表、灯泡L2,然后两支共同回到电源负极。如图所示:
33.请完成下列作图:
请根据图甲的电路图完成图乙中的实物图的连接。
【解答】解:由图可知,该电路为并联电路,开关S在干路中,控制整个电路;电流表与L1串联在支路中;实物图中,电流从电源的正极出来,经过开关S后分成两条支路,分别经过灯泡L2、电流表和L1后,一起回到电源的负极,如图所示:
