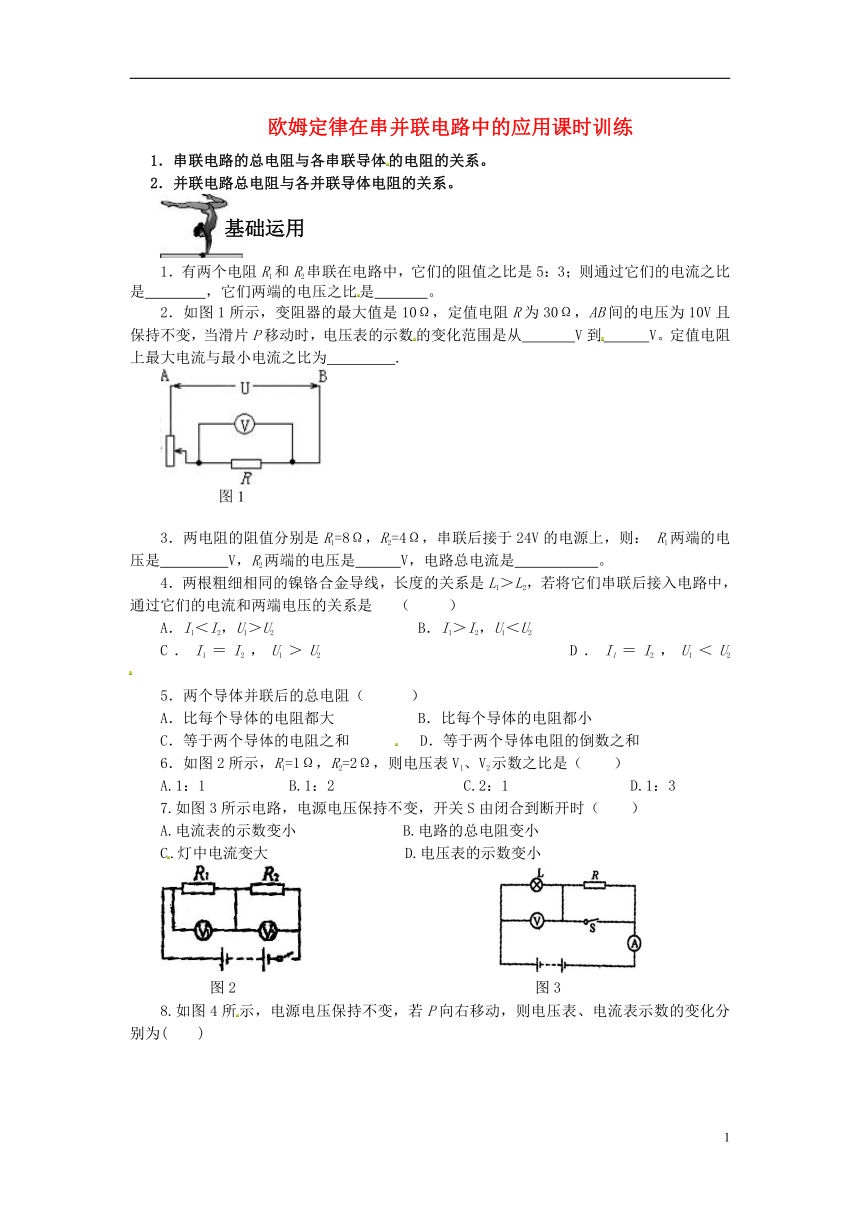

人教版九年级物理全册17.4欧姆定律在串并联电路中的应用习题（含答案）

欧姆定律在串并联电路中的应用课时训练
1．串联电路的总电阻与各串联导体的电阻的关系。
2．并联电路总电阻与各并联导体电阻的关系。
1．有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是
，它们两端的电压之比是
。
2．如图1所示，变阻器的最大值是10Ω，定值电阻R为30Ω，AB间的电压为10V且保持不变，当滑片P移动时，电压表的示数的变化范围是从
V到
V。定值电阻上最大电流与最小电流之比为
.
3．两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V的电源上，则：
R1两端的电压是
V，R2两端的电压是
V，电路总电流是
。
4．两根粗细相同的镍铬合金导线，长度的关系是L1＞L2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是
（
）
A．I1＜I2，U1＞U2
　　
B．I1＞I2，U1＜U2
C．I1＝I2，U1＞U2　　
D．I1＝I2，U1＜U2
5．两个导体并联后的总电阻（
）
A．比每个导体的电阻都大
B．比每个导体的电阻都小
C．等于两个导体的电阻之和
D．等于两个导体电阻的倒数之和
6．如图2所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（
）
A.1：1
B.1：2
C.2：1
D.1：3
7.如图3所示电路，电源电压保持不变，开关S由闭合到断开时（
）
A.电流表的示数变小
B.电路的总电阻变小
C.灯中电流变大
D.电压表的示数变小
8.如图4所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为(
)
A.变大，变小
B.变大，变大
C.变小，变大
D.变小、变小
9．甲、乙两电阻之比是3／1，将它们串联后接入电路中，若测得乙电阻两端的电压为4V，那么这个电路的电源电压为(
)
A．4
V
B．8
V
C．12
V
D．16
V
10．如图6所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I1，当S断开后，电流表示数为I2，则I1、I2的大小关系为(
)．
A．I1＜I2
B．I1＝I2
C．I1＞I2
D．无法判断
11．有三个定值电阻并联在电路中，它们的电阻值之比R1:R2:R3=1:3:5，则通过它们的电流之比I1:I2:I3为
(
)
A．1:3:5
B．15:5:3
C．5:3:1
D．5:3:15
12．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为（
）
A．2A
B．3A
C．4A
D．5A
1．小明把一个铭牌上标有“10Ω1
A”字样的滑动变阻器，直接接到24
V的电源上，为了保证安全，连入电路的电阻不能小于多少欧？
2．
李强同学想自制一个电热毯，让它在220
V电压下工作。如果使电热丝中通过的电流为0.25
A，需要截取多长的规格是40Ω/m的电阻线。
3．如图8所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2中点时，电压表示数为6V；当P在b点时，电压表示数为9V，求R2的最大阻值和电源电压。
参考答案
基础运用
1.
1:1、5:3
2.
7.5、10、4:3；
3.8、2A
4.C
5.B
6.B
7.A
8.D
9.D
10.C
11.B
12.D
探究创新
1.14
Ω
2.22m
3.60Ω、18V
基础运用
图1
图2
图3
图4
图5
图6
探究创新
图8
