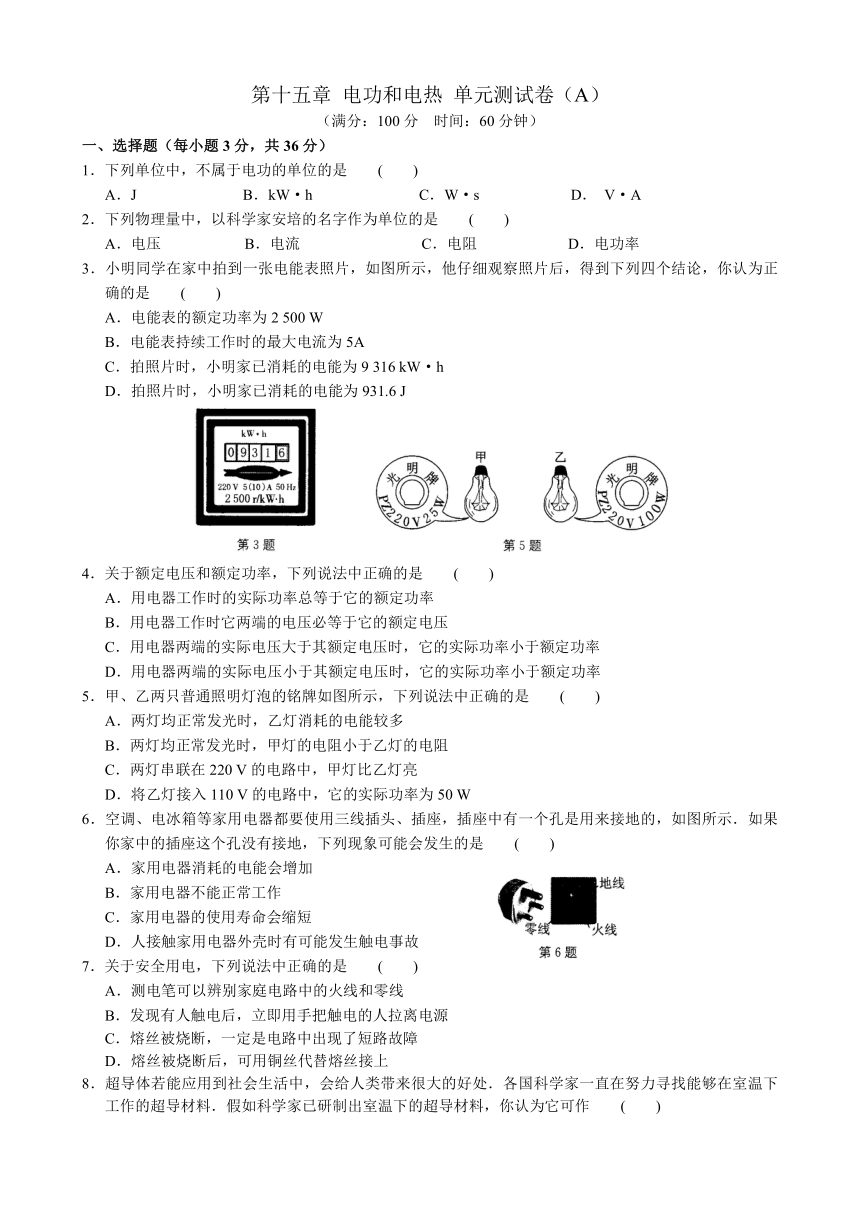

第十五章 电功和电热 单元测试卷(A)

第十五章 电功和电热 单元测试卷（A）
（满分：100分 时间：60分钟）
一、选择题（每小题3分，共36分）
1．下列单位中，不属于电功的单位的是 ( )
A．J 　　　　　 B．kW·h　　　　　 C．W·s 　　　　 D． V·A
2．下列物理量中，以科学家安培的名字作为单位的是 ( )
A．电压 　　　 B．电流 　　　　　　C．电阻 　　　　 D．电功率
3．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是 ( )
A．电能表的额定功率为2 500 W
B．电能表持续工作时的最大电流为5A
C．拍照片时，小明家已消耗的电能为9 316 kW·h
D．拍照片时，小明家已消耗的电能为931.6 J
4．关于额定电压和额定功率，下列说法中正确的是 ( )
A．用电器工作时的实际功率总等于它的额定功率
B．用电器工作时它两端的电压必等于它的额定电压
C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率
D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率
5．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 ( )
A．两灯均正常发光时，乙灯消耗的电能较多
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．两灯串联在220 V的电路中，甲灯比乙灯亮
D．将乙灯接入110 V的电路中，它的实际功率为50 W
6．空调、电冰箱等家用电器都要使用三线插头、插座，插座中有一个孔是用来接地的，如图所示．如果你家中的插座这个孔没有接地，下列现象可能会发生的是 ( )
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
7．关于安全用电，下列说法中正确的是 ( )
A．测电笔可以辨别家庭电路中的火线和零线
B．发现有人触电后，立即用手把触电的人拉离电源
C．熔丝被烧断，一定是电路中出现了短路故障
D．熔丝被烧断后，可用铜丝代替熔丝接上
8．超导体若能应用到社会生活中，会给人类带来很大的好处．各国科学家一直在努力寻找能够在室温下工作的超导材料．假如科学家已研制出室温下的超导材料，你认为它可作 ( )

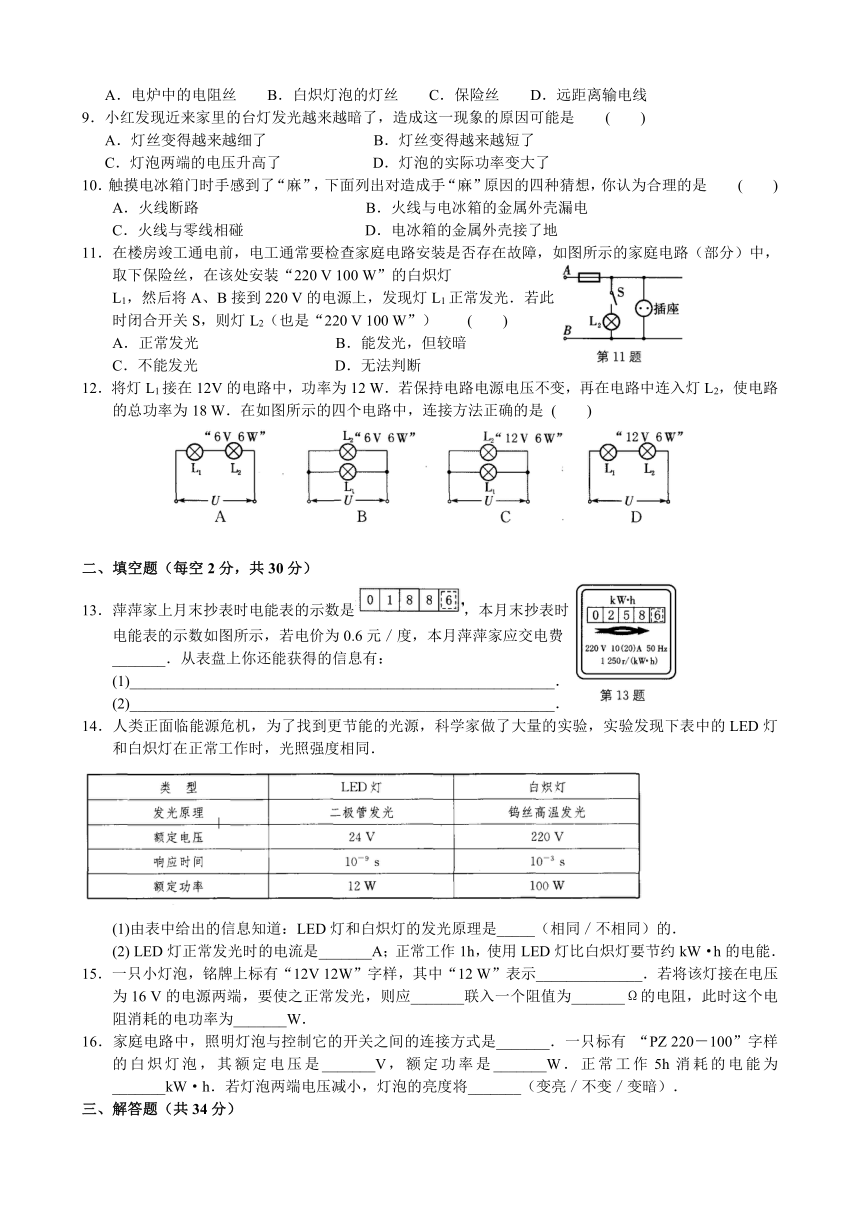

A．电炉中的电阻丝 B．白炽灯泡的灯丝 C．保险丝 D．远距离输电线
9．小红发现近来家里的台灯发光越来越暗了，造成这一现象的原因可能是 ( )
A．灯丝变得越来越细了 　　　　　 B．灯丝变得越来越短了
C．灯泡两端的电压升高了 　　　　D．灯泡的实际功率变大了
10．触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是 ( 　)
A．火线断路 　　　　　　　　　 B．火线与电冰箱的金属外壳漏电
C．火线与零线相碰 D．电冰箱的金属外壳接了地
11．在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障，如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220 V 100 W”的白炽灯
L1，然后将A、B接到220 V的电源上，发现灯L1正常发光．若此
时闭合开关S，则灯L2（也是“220 V 100 W”） ( )
A．正常发光 　　　　　　　B．能发光，但较暗
C．不能发光 　　　　　　　D．无法判断
12．将灯L1接在12V的电路中，功率为12 W．若保持电路电源电压不变，再在电路中连入灯L2，使电路的总功率为18 W．在如图所示的四个电路中，连接方法正确的是 ( )
二、填空题（每空2分，共30分）
13．萍萍家上月末抄表时电能表的示数是，本月末抄表时
　 电能表的示数如图所示，若电价为0.6元／度，本月萍萍家应交电费
_______．从表盘上你还能获得的信息有：
(1)________________________________________________________．
(2)________________________________________________________．
14．人类正面临能源危机，为了找到更节能的光源，科学家做了大量的实验，实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．
　　(1)由表中给出的信息知道：LED灯和白炽灯的发光原理是_____（相同／不相同）的．
(2) LED灯正常发光时的电流是_______A；正常工作1h，使用LED灯比白炽灯要节约kW·h的电能．
15．一只小灯泡，铭牌上标有“12V 12W”字样，其中“12 W”表示______________．若将该灯接在电压为16 V的电源两端，要使之正常发光，则应_______联入一个阻值为_______Ω的电阻，此时这个电阻消耗的电功率为_______W．
16．家庭电路中，照明灯泡与控制它的开关之间的连接方式是_______．一只标有 “PZ 220－100”字样的白炽灯泡，其额定电压是_______V，额定功率是_______W．正常工作5h消耗的电能为_______kW·h．若灯泡两端电压减小，灯泡的亮度将_______（变亮／不变／变暗）．
三、解答题（共34分）
17．（4分）如图甲所示是小明常用的一个插线板，他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
18．（8分）如图所示的电路是“探究电流做功与哪些因素有关”的实验装置．
(1)请根据连好的实物电路图，在虚线框内将相应的电路原理图补充完整．
　 (2)根据此装置现在的连接方式，可以判断它是探究电流做功与_______的关系，因此所选择的两段电阻丝的电阻大小应该_______．
　(3)在这个实验中，电流做功的多少是通过煤油温度变化的大小体现出来的，在此过程中，_______能转化为_______能．实验前应使两瓶煤油的_______、_______都相同，便于观察．
19．（10分）如图所示的电路中，滑动变阻器上标有“50 Ω 1A”，电源电压恒定为6V，电流表量程为0～0.6 A，电压表量程为0～3 V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V．求：
　 (1)电阻R1的阻值．
　 (2)此时滑动变阻器消耗的功率．
(3)为保证电路安全，电阻R1上允许消耗功率的范围．
20．（12分）用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用，图甲中手电筒的发光元件就是LED灯，图乙是一个定值电阻R和手电筒中一个LED灯的电流与其两端电压关系的图像．
　　
(1)观察图像可知，通过R的电流与R两端的电压成_______，R的阻值为_______Ω．
(2)当把LED灯与R串联按图丙接入电路时，R的电功率为0.08 W，求此时R中的电流和电路的总功率．
参考答案
一、1．D 2．B 3．B 4．D 5．C 6．D 7．A 8．D 9．A 10．B 11．C 12．C
二、13．42元 (1)电能表的适用额定电压是220 V　(2)每消耗1 kW·h的电能，电能表的转盘转1250 r 　14． (1)不相同 (2)0.5 　0.088 15．额定功率为12 W　串　4 　4 16．串联220 　100 0.5　变暗
三、17．如图所示　18．(1)如图所示　(2)电流　不相等　(3)电　内　初温　质量
19．(1) 10 Ω (2) 0.8 W (3) 0.1～0.9 W 20． (1)正比 50 (2)0.04 A 0.22 W
