14.2 磁场

(共28张PPT)

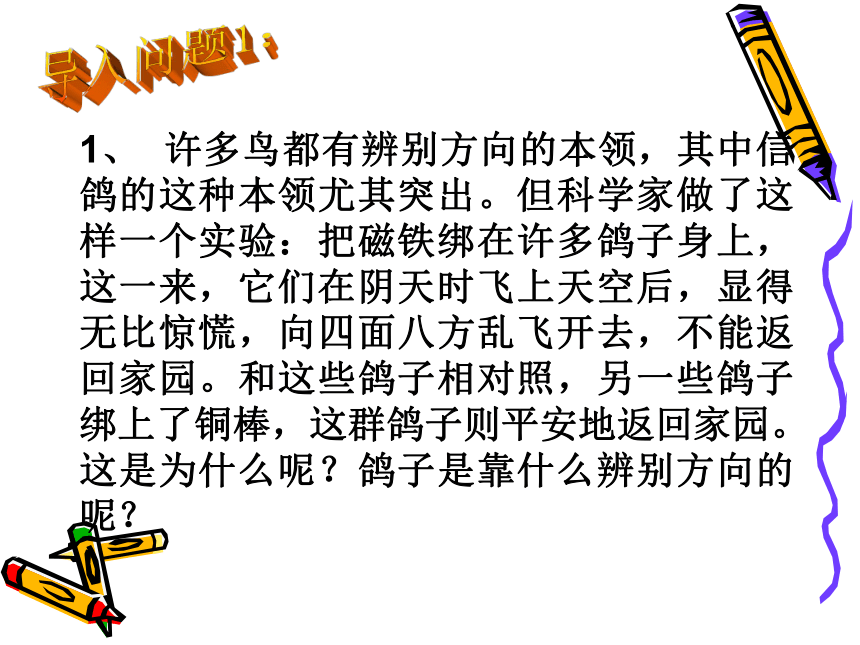

1、 许多鸟都有辨别方向的本领，其中信鸽的这种本领尤其突出。但科学家做了这样一个实验：把磁铁绑在许多鸽子身上，这一来，它们在阴天时飞上天空后，显得无比惊慌，向四面八方乱飞开去，不能返回家园。和这些鸽子相对照，另一些鸽子绑上了铜棒，这群鸽子则平安地返回家园。这是为什么呢？鸽子是靠什么辨别方向的呢？

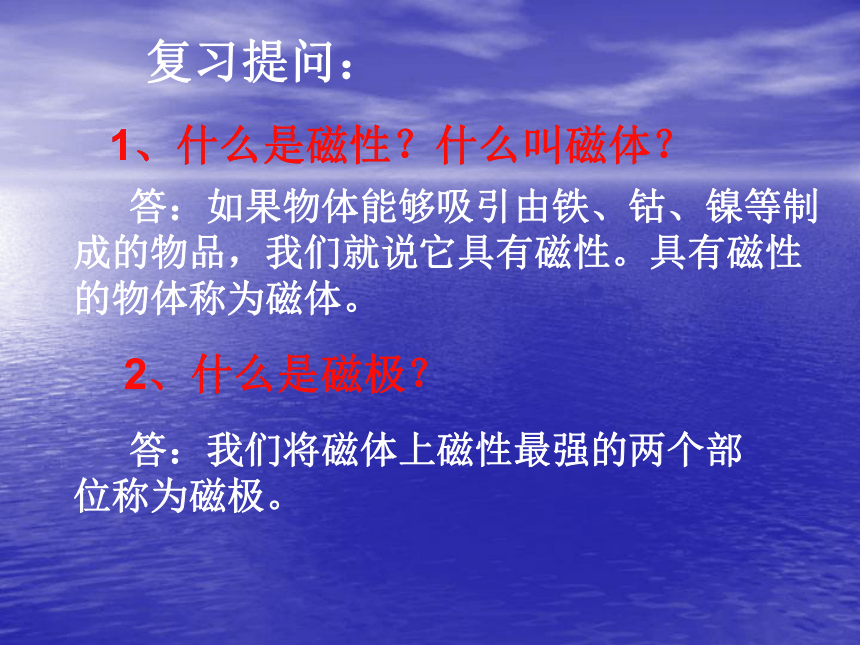

1、什么是磁性？什么叫磁体？
2、什么是磁极？
复习提问：
答：如果物体能够吸引由铁、钴、镍等制成的物品，我们就说它具有磁性。具有磁性的物体称为磁体。
答：我们将磁体上磁性最强的两个部位称为磁极。

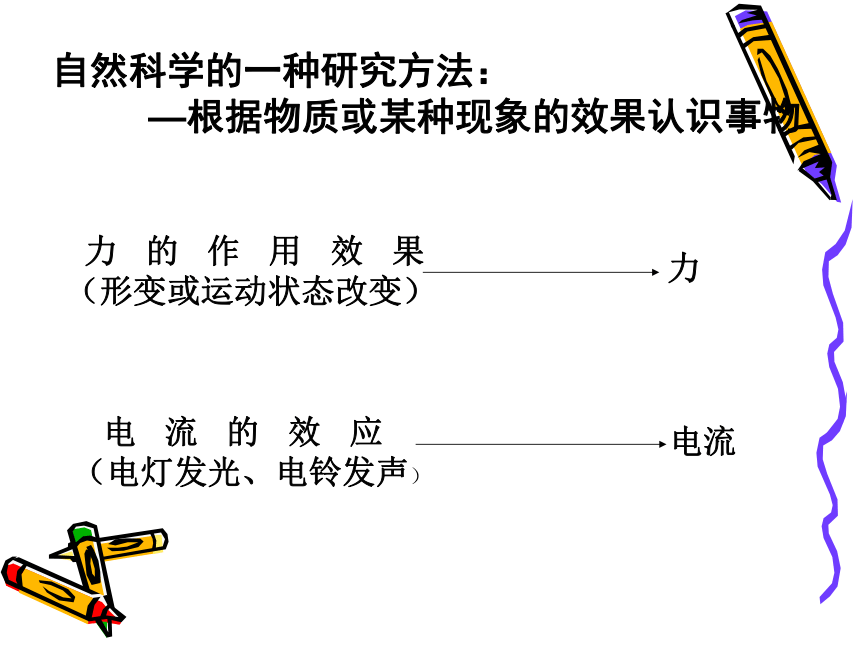

自然科学的一种研究方法：
—根据物质或某种现象的效果认识事物
力 的 作 用 效 果
（形变或运动状态改变）
力
电 流 的 效 应
（电灯发光、电铃发声）
电流
演示实验1：用条形磁铁靠近静止的小磁针时，观察现象。
N
S
N
S
同名磁极相互排斥
异名磁极相互吸引

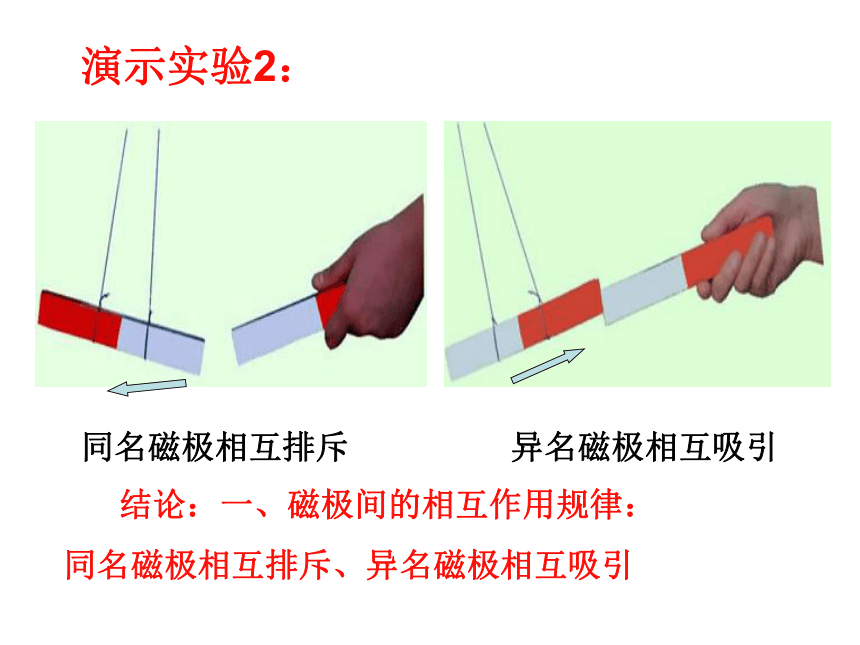

演示实验2：
异名磁极相互吸引
同名磁极相互排斥
结论：一、磁极间的相互作用规律：
同名磁极相互排斥、异名磁极相互吸引

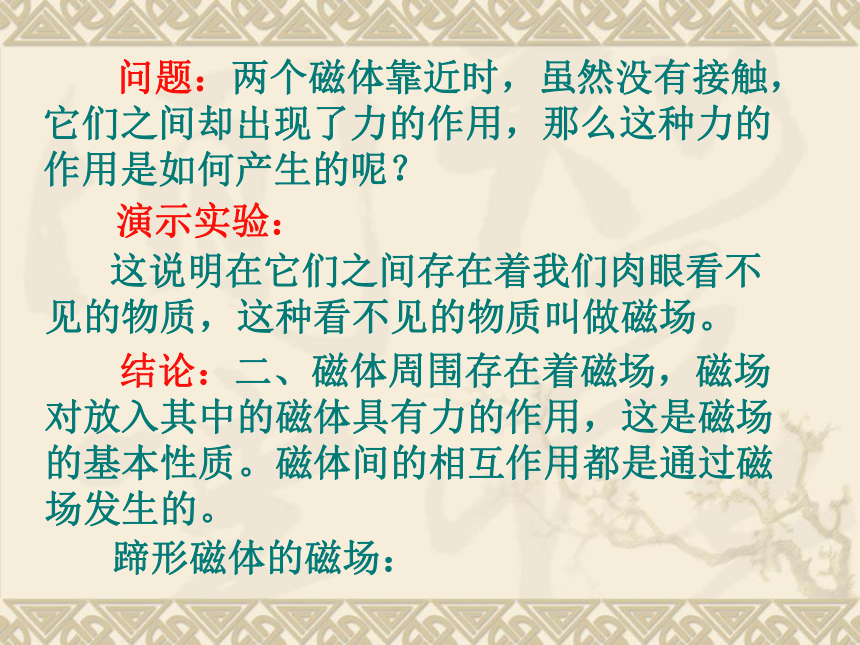

问题：两个磁体靠近时，虽然没有接触，它们之间却出现了力的作用，那么这种力的作用是如何产生的呢？
这说明在它们之间存在着我们肉眼看不见的物质，这种看不见的物质叫做磁场。
演示实验：
结论：二、磁体周围存在着磁场，磁场对放入其中的磁体具有力的作用，这是磁场的基本性质。磁体间的相互作用都是通过磁场发生的。
蹄形磁体的磁场：

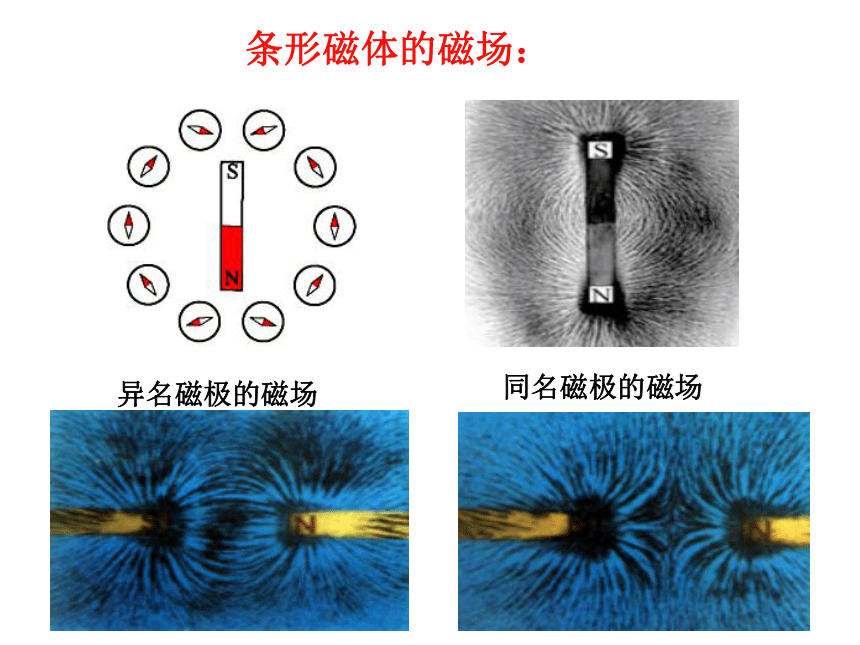

条形磁体的磁场：
异名磁极的磁场
同名磁极的磁场

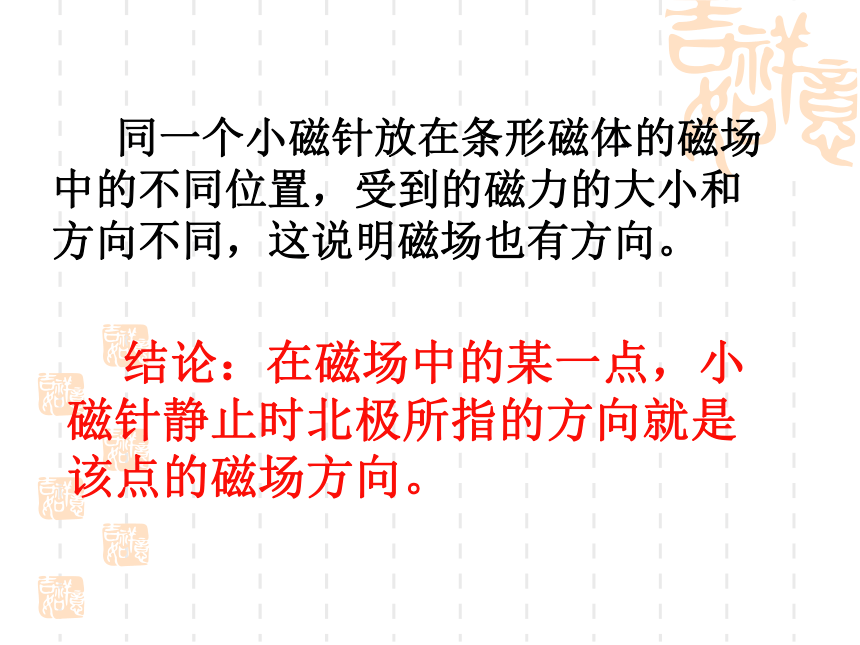

同一个小磁针放在条形磁体的磁场中的不同位置，受到的磁力的大小和方向不同，这说明磁场也有方向。
结论：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
提问：磁场看不见、摸不着，有没有办法把磁场及其方向更形象直观地显示出来？
小磁针在磁场中要受到磁场的作用，小磁针的北极所指的方向就是该点的磁场方向，那么我们可以在磁场中放上许多小磁针，它们的分布情况和北极所指的方向就可以显示出磁场的分布情况和方向。
铁屑在磁场的分布可以显示磁场的分布情况，我们仿照铁屑的分布在磁体的周围画一些曲线，使任一点的曲线切线方向都跟该点小磁针北极所指的方向一致，这就可以用这些有方向的曲线来描述磁场的情况。
三、磁感线：为了形象、方便地描述空间磁场的分布情况，人们用一些带箭头的曲线将小磁针的排列情况表示出来，这样的曲线叫做磁感线。磁体周围的磁感线都是从磁体的北极出来，回到南极。
条形磁铁的磁感线
蹄形磁铁的磁感线
同名磁极的磁感线
异名磁极的磁感线
磁感线的特点：
1、磁感线是假想曲线，没有画磁感线的地方并不是没有磁场。
2、磁感线是闭合的曲线，磁体外的磁感线都是从N极出来， 回到S极，磁体内从S极到N极。
3、越靠近磁极的磁感线越密。
4、磁感线是立体分布的，而不仅在一个平面内。
5、没有相交的磁感线。
提问：知道一个磁场的磁感线分布情况后，怎样根据磁场的方向判断放在其中的小磁针的N、S极所受力的方向？
在磁场中的某点，磁针北极所受力的方向跟该点的磁场方向一致，南极所受磁力的方向跟该点的磁场方向相反。
磁场 磁感线
是否客观存在 客观存在。 不存在。
方向 小磁针在磁场中某点静止时N极所指的方向。 磁体外从N极到S极，磁感线上某点的切线方向表示该点的磁场方向。
磁性强弱 磁体外越靠近磁极磁场越强。
磁体外越靠近磁极处磁感线越密，磁感线越密，表示磁场越强。
△画出各图中的小磁针、磁体的南北极和磁感线方向。
N
N
N
S
S
S
△画出各图中磁体的南北极，和磁感线方向。
N
N
N
N
S
S
S
S
地磁场
提问：在地球不同位置，为什么小磁针总是指向南、北呢？
地球本身相当于一个大的磁体，地球周围空间存在的磁场叫做地磁场。指南针的转动是受地磁场作用的结果。磁针的N极指北，说明地磁场的磁感线在地面附近是由南指向北的。所以地磁场的N极应该在地理的南极附近，地磁场的S极应在地理的北极附近。
地理的两极与地磁的两极并不重合，存在磁偏角。我国宋代著名科学家沈括是世界上第一个准确地记载了这一现象的人。他明确指出，指南针所指的方向“常微偏东，不全南也”。这比西方哥伦布横渡大西洋时才发现这一现象早了四百多年。
指南针是我国古代的四大发明之一。公元前3世纪，战国时期，《韩非子》中记载：“先王立司南以端朝夕”。《鬼谷子》中记载：“郑人取玉，必载司南，为其不惑也”。
中国是磁的故乡
中华民族很早就认识到了磁现象，磁学是一个历史悠久的研究领域．指南针是中国古代四大发明之一，中国古代在磁的发现、发明和应用等许多领域都居于世界首位，可以说中国是磁的故乡。
磁石的发现、磁石吸铁的发现、磁石指南和最早磁指南器（司南）的发明、指南针的发明和应用、地球磁偏角的发现、地球磁偏角的应用、磁在医药上的应用，北极光地球磁现象和太阳黑子、太阳磁现象的发现，都是中国最早发现、发明、应用和记载的，或者居于世界的前列，可以说中国是磁的故乡。
小结：
一、磁极间的相互作用规律：同名磁极相互排斥、异名磁极相互吸引
二、磁体周围存在着磁场，磁场对放入其中的磁体具有力的作用，这是磁场的基本性质。磁体间的相互作用都是通过磁场发生的。
三、磁感线：为了形象、方便地描述空间磁场的分布情况，人们用一些带箭头的曲线将小磁针的排列情况表示出来，这样的曲线叫做磁感线。磁体周围的磁感线都是从磁体的北极出来，回到南极。
四、地球本身相当于一个大的磁体，地球周围空间存在的磁场叫做地磁场。指南针的转动是受地磁场作用的结果。地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近。
作业：课后2、3题。
优化设计。
