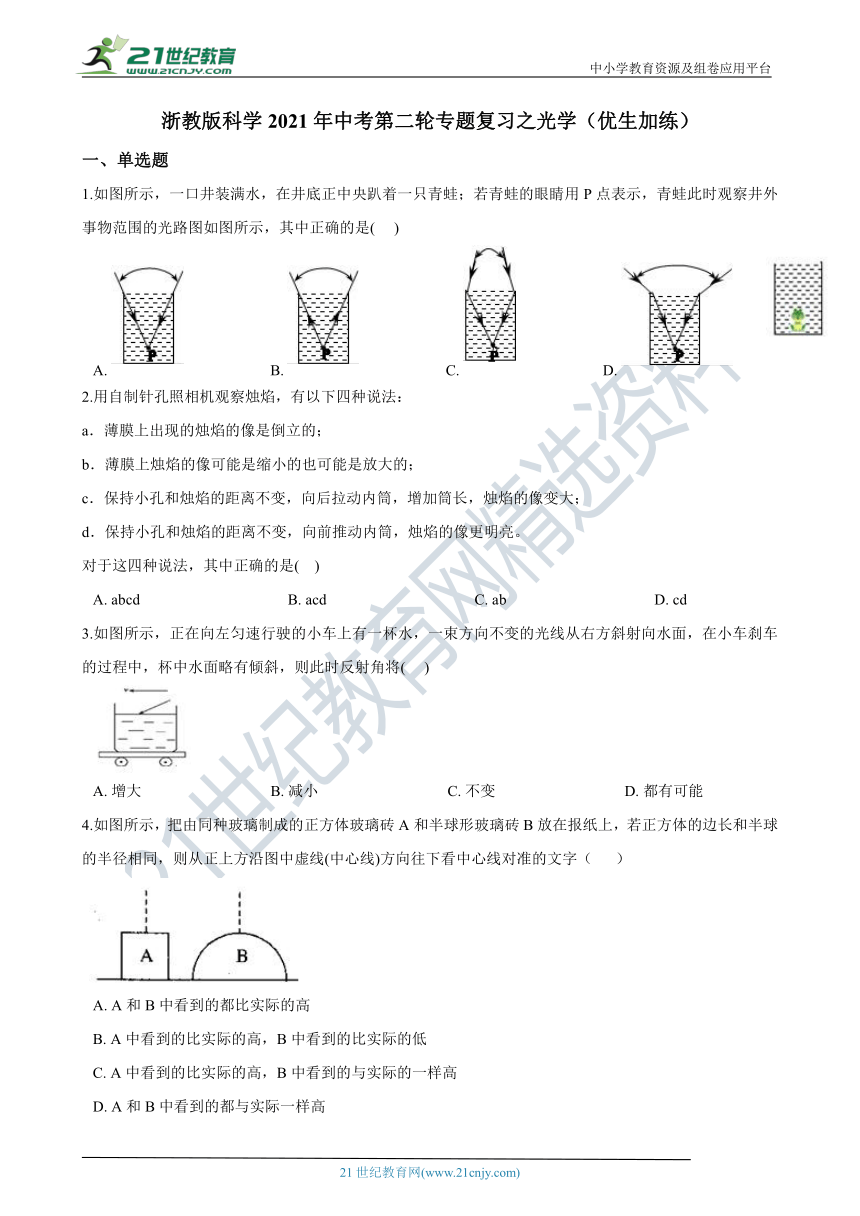

浙教版科学2021年中考第二轮专题复习之光学（优生加练）
一、单选题
1.如图所示_????????????è?????_水，在井底正中央趴着一只青蛙；若青蛙的眼睛用P点表示，青蛙此时观察井外事物范围的光路图如图所示，其中正确的是(??? ) 2-1-c-n-j-y
A.????????????????????????B.????????????????????????C.????????????????????????D.?
2.用自制针孔照相机观察烛焰，有以下四种说法：
a．薄膜上出现的烛焰的像是倒立的；
b．薄膜上烛焰的像可能是缩小的也可能是放大的；
c．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，烛焰的像变大；
d．保持小孔和烛焰的距离不变，向前推动内筒，烛焰的像更明亮。
对于这四种说法，其中正确的是(?? )
A.?abcd???????????????????????????????????????B.?acd???????????????????????????????????????C.?ab???????????????????????????????????????D.?cd
3.如图所示，正在向左匀速行驶_????°?è???????????_杯水，一束方向不变的光线从右方斜射向水面，在小车刹车的过程中，杯中水面略有倾斜，则此时反射角将(??? ) 21*cnjy*com
A.?增大??????????????????????????????????B.?减小??????????????????????????????????C.?不变??????????????????????????????????D.?都有可能
4.如图所示，把由同种玻璃制成的正方体玻璃砖A和半球形玻璃砖B放在报纸上，若正方体的边长和半球的半径相同，则从正上方沿图中虚线(中心线)方向往下看中心线对准的文字（???? ）
A.?A和B_????????°???é?????_实际的高
B.?A中看到的比实际的高，B中看到的比实际的低
C.?A中看到的比实际的高，B中看到的与实际的一样高
D.?A和B中看到的都与实际一样高www-2-1-cnjy-com

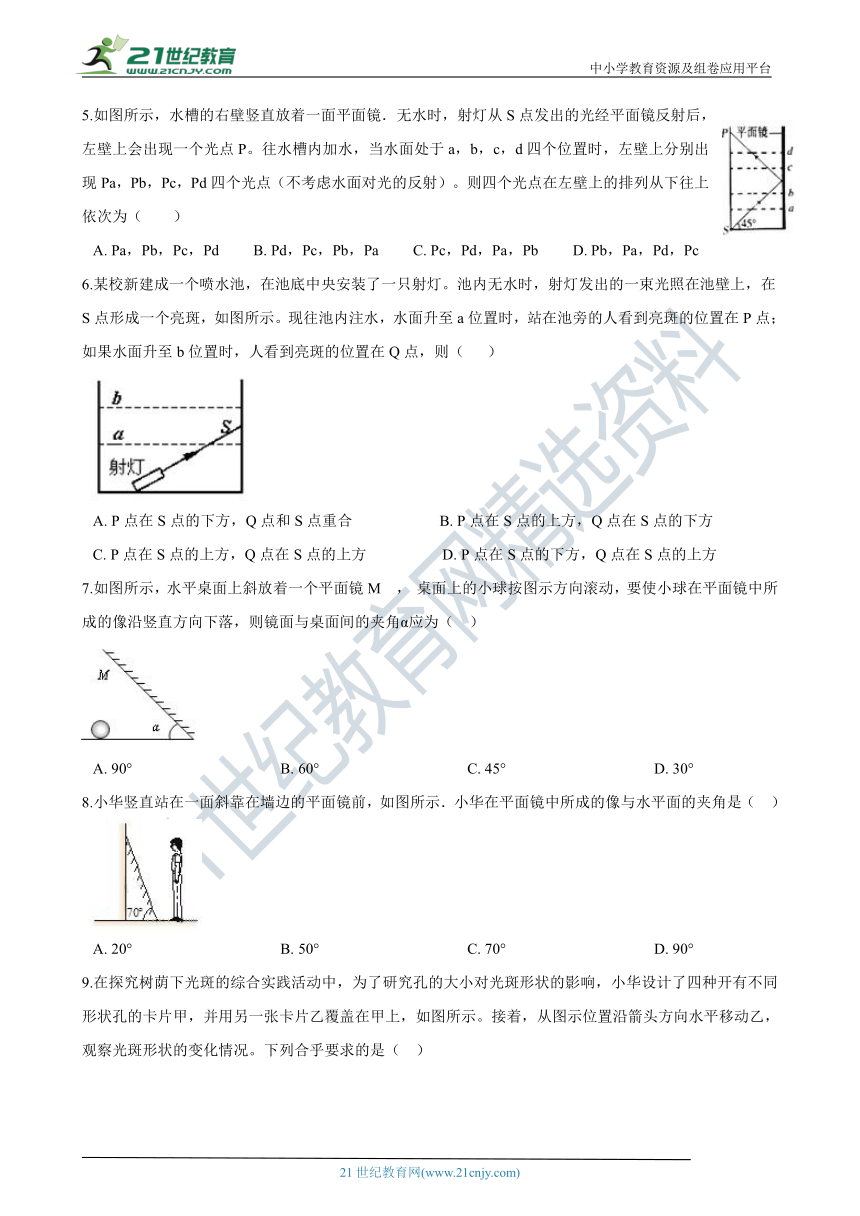

5.如图所示，水槽的右壁竖直放着一面平面镜．无水时，射灯从S点发出的光经平面镜反射后，左壁上会出现一个光点P。往水槽内加水，当水面处于a，b，c，d四个位置时，左壁上分别出现Pa，Pb，Pc，Pd四个光点（不考虑水面对光的反射）。则四个光点在左壁上的排列从下往上依次为（ ）
A.?Pa，Pb，Pc，Pd?????????B.?Pd，Pc，Pb，Pa?????????C.?Pc，Pd，Pa，Pb?????????D.?Pb，Pa，Pd，Pc
6.某校新建成一个喷水池，_??¨?±????????¤????_装了一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ????）【版权所有：21教育】
A.?P点在S点的下方，Q点和S点重合???????????????????????B.?P点在S点的上方，Q点在S点的下方
C.?P点在S点的上方，Q点在S点的上方????????????????????D.?P点在S点的下方，Q点在S点的上方
7.如图所示，水_??????é???????????_着一个平面镜M ， 桌面上的小球按图示方向滚动，要使小球在平面镜中所成的像沿竖直方向下落，则镜面与桌面间的夹角α应为（?? ）
A.?90°???????????????????????????????????????B.?60°???????????????????????????????????????C.?45°???????????????????????????????????????D.?30°
8.小华竖直站在一面斜靠在墙边的平面镜前，如图所示．小华在平面镜中所成的像与水平面的夹角是（?? ）
A.?20°???????????????????????????????????????B.?50°???????????????????????????????????????C.?70°???????????????????????????????????????D.?90°
9.在探究树荫下光斑的综_??????è·??????¨???_，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况。下列合乎要求的是（?? ）
A.??????B.??????C.??????D.?

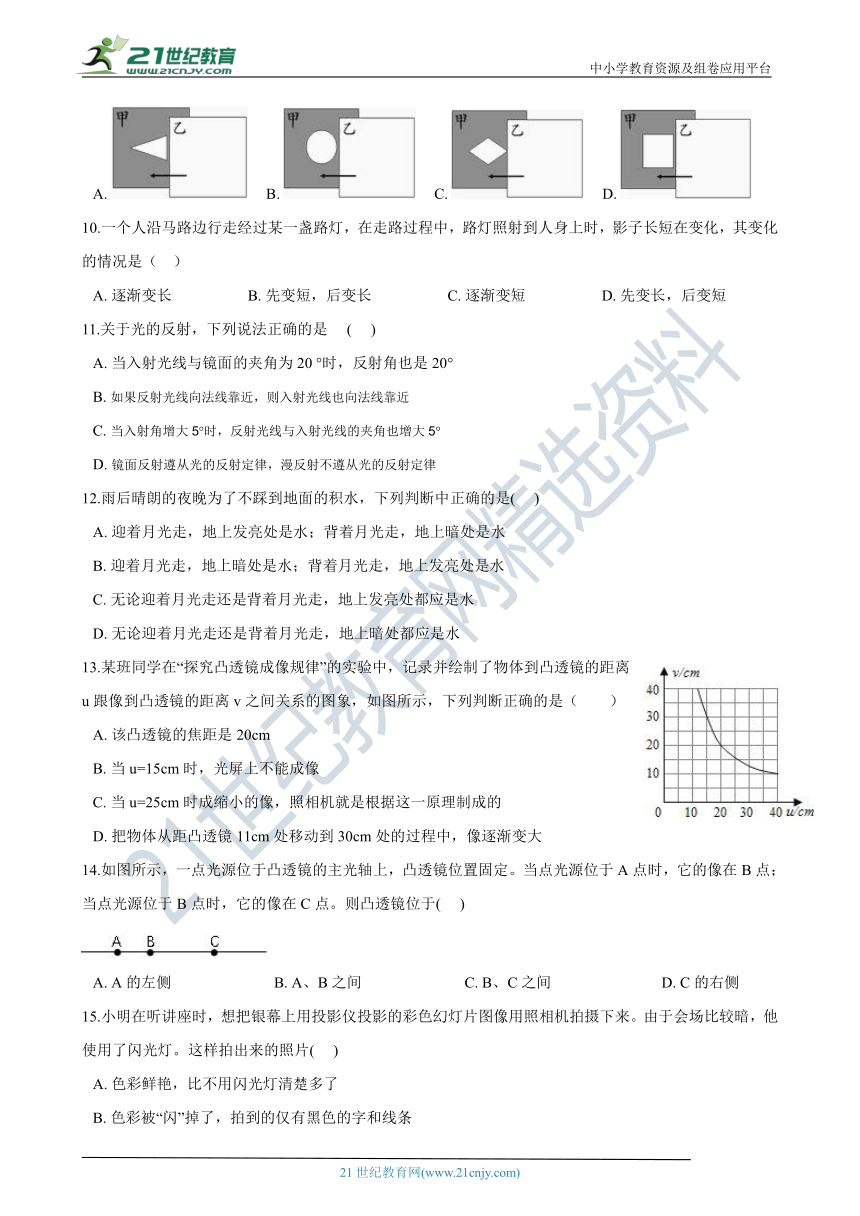

10.一个人沿马路边行走经过某一盏路灯，在走路过程中，路灯照射到人身上时，影子长短在变化，其变化的情况是（?? ）
A.?逐渐变长????????????????????B.?先变短，后变长????????????????????C.?逐渐变短????????????????????D.?先变长，后变短
11.关于光的反射，下列说法正确的是??? (??? )
A.?当入射光线与_é??é??????¤?è§????_20?°时，反射角也是20°
B.?如果反射光线向法线靠近，则入射光线也向法线靠近
C.?当入射角增大5°时，反射光线与入射光线的夹角也增大5°
D.?镜面反射遵从光的反射定律，漫反射不遵从光的反射定律
12.雨后晴朗的夜晚为了不踩到地面的积水，下列判断中正确的是(??? )
A.?迎着月光走_?????°??????????¤?_是水；背着月光走，地上暗处是水
B.?迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
C.?无论迎着月光走还是背着月光走，地上发亮处都应是水
D.?无论迎着月光走还是背着月光走，地上暗处都应是水
13.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）
A.?该凸透镜的焦距_???20cm
_B.?当u=15cm时，光屏上不能成像
C.?当u=25cm时成缩小的像，照相机就是根据这一原理制成的
D.?把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变大
14.如图所示，一_??????????????????_透镜的主光轴上，凸透镜位置固定。当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点。则凸透镜位于(??? )
A.?A的左侧???????????????????????????B.?A、B之间???????????????????????????C.?B、C之间?????????????????????????????D.?C的右侧
15.小明在听讲座时，想_???é??????????¨???_影仪投影的彩色幻灯片图像用照相机拍摄下来。由于会场比较暗，他使用了闪光灯。这样拍出来的照片(??? )
A.?色彩鲜艳，比不_??¨é??????????????_多了
B.?色彩被“闪”掉了，拍到的仅有黑色的字和线条
C.?反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍了出来
D.?与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物

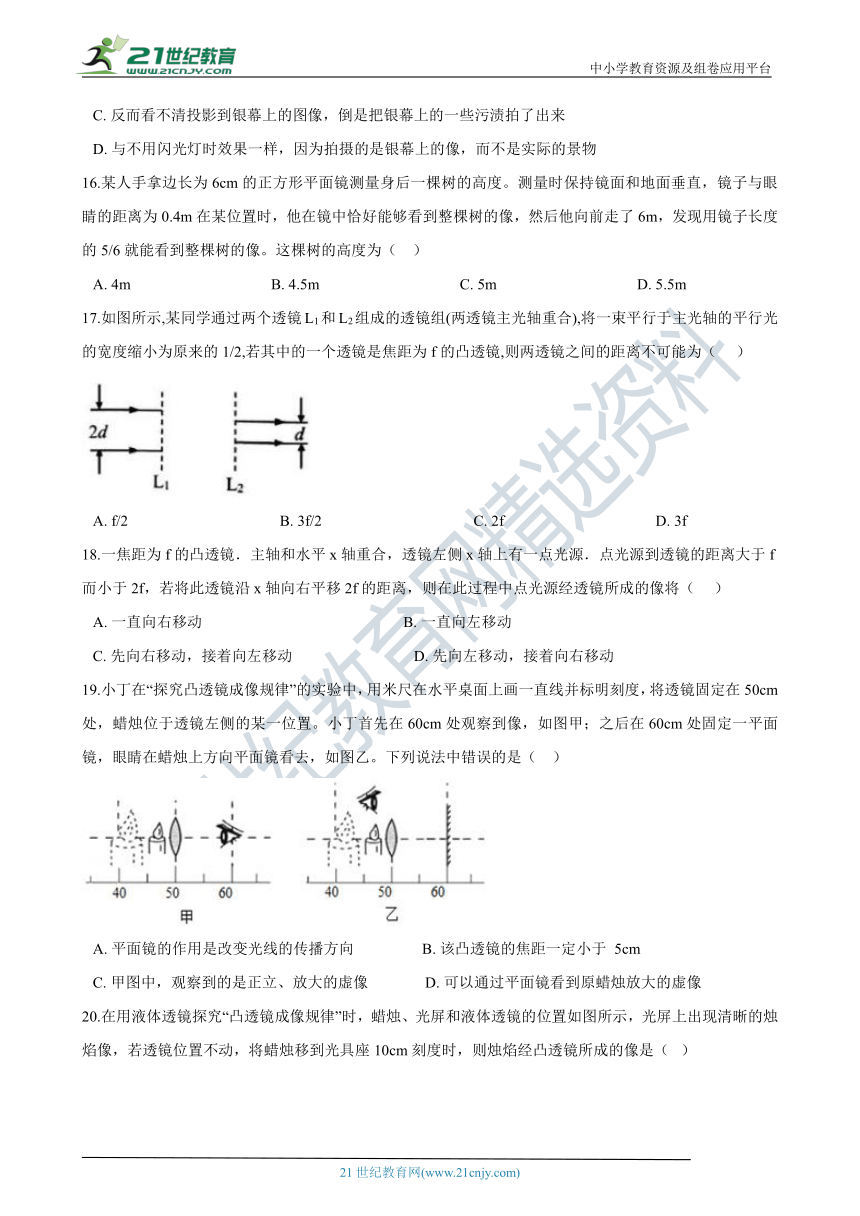

16.某人手_???è??é?????6c_m的正方形平面镜测量身后一棵树的高度。测量时保持镜面和地面垂直，镜子与眼睛的距离为0.4m在某位置时，他在镜中恰好能够看到整棵树的像，然后他向前走了6m，发现用镜子长度的5/6就能看到整棵树的像。这棵树的高度为（?? ）
A.?4m?????????????????????????????????????B.?4.5m?????????????????????????????????????C.?5m?????????????????????????????????????D.?5.5m
17.如图所示,某同学_é??è????¤???é??é??_L1和L2组成的透镜组(两透镜主光轴重合),将一束平行于主光轴的平行光的宽度缩小为原来的1/2,若其中的一个透镜是焦距为f的凸透镜,则两透镜之间的距离不可能为（ ???）
A.?f/2????????????????????????????????????????B.?3f/2????????????????????????????????????????C.?2f????????????????????????????????????????D.?3f
18.一焦距为f的凸透镜．主轴和_?°????xè??é?????_，透镜左侧x轴上有一点光源．点光源到透镜的距离大于f而小于2f，若将此透镜沿x轴向右平移2f的距离，则在此过程中点光源经透镜所成的像将（??? ）
A.?一直向右移动?????????????????????????????????????????????????????B.?一直向左移动
C.?先向右移动，接着向左移动????????????????????????????????D.?先向左移动，接着向右移动
19.小丁在“探究凸透镜成像_è§?????????????é??_中，用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，蜡烛位于透镜左侧的某一位置。小丁首先在60cm处观察到像，如图甲；之后在60cm处固定一平面镜，眼睛在蜡烛上方向平面镜看去，如图乙。下列说法中错误的是（?? ）
A.?平面镜的作用是改变光线的传播方向??????????????????B.?该凸透镜的焦距一定小于 5cm
C.?甲图中，观察到的是正立、放大的虚像???????????????D.?可以通过平面镜看到原蜡烛放大的虚像
20.在用液体_é??é??????????????_透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所成的像是（ ?）
A.?放大、_?????????????????_????????B.?放大、正立的虚像?????????C.?缩小、倒立的实像?????????D.?缩小、正立的实像
二、填空题

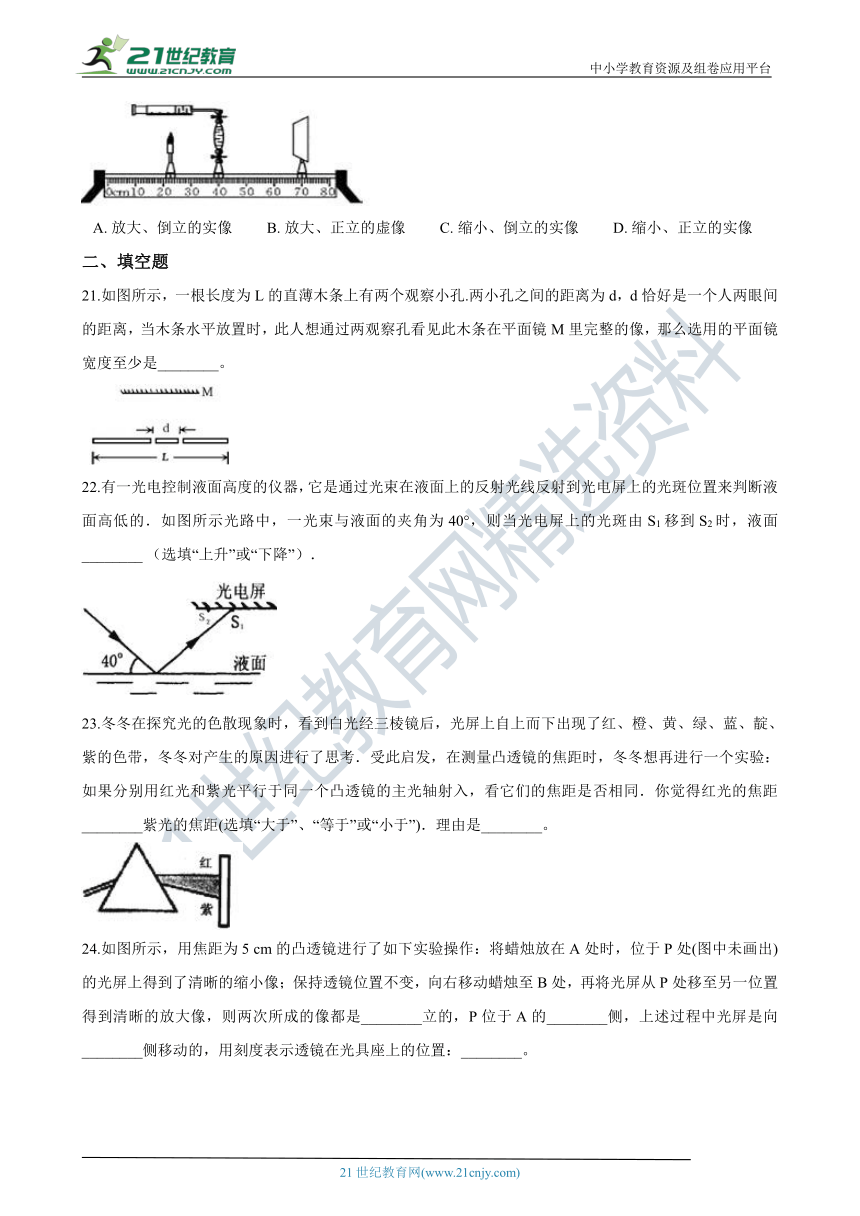

21.如图所_?¤??????????é?????_为L的直薄木条上有两个观察小孔.两小孔之间的距离为d，d恰好是一个人两眼间的距离，当木条水平放置时，此人想通过两观察孔看见此木条在平面镜M里完整的像，那么选用的平面镜宽度至少是________。
22.有一光电控制液面高度的仪_??¨?????????é??è??_光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的．如图所示光路中，一光束与液面的夹角为40°，则当光电屏上的光斑由S1移到S2时，液面________?（选填“上升”或“下降”）．
23.冬冬在探究光的色散现_è±????????????°???_光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，冬冬对产生的原因进行了思考．受此启发，在测量凸透镜的焦距时，冬冬想再进行一个实验：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，看它们的焦距是否相同．你觉得红光的焦距________紫光的焦距(选填“大于”、“等于”或“小于”)．理由是________。【来源：21cnj*y.co*m】
24.如图所示，_??¨???è·????5__cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处(图中未画出)的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是________立的，P位于A的________侧，上述过程中光屏是向________侧移动的，用刻度表示透镜在光具座上的位置：________。
25.在信息化时代，相机和手机都是常用的图象采集设备．
（1）通过伸缩_é???¤?????????????_晰地成在芯片上，这个操作过程便是“调焦”。小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为________。
次数 物理量 1 2 3 4 5 6 7
?物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05
?像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556
（2）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是________。
26.如图所_?¤?????????????B_处放一硬币，然后加适量水，从A处恰好能看到硬币的像于E处，若用激光笔从A点向________（选填“C或B或E或D”）处照射，可以刚好照射到硬币，若继续加水至满，则从A处看到的硬币的像将________（选填“变高”或“变低”或“不变”） 21教育网
27.物理兴趣小组想知道某只透_é????????è·?f???_多少，做实验甲，镜面垂直于阳光，在透镜下面放上白纸（纸、镜平行），测出透镜与白纸间距S/cm与对应的白纸被烤焦的时间t/min，绘出图纸乙，则可判断该透镜的焦距f为?________；【来源：21·世纪·教育·网】
将透镜及蜡烛、光屏置于_?????·??§?????????_如图丙）做成像实验，记录每次成实像的物距u，像距v．物像间距L（u+v），绘出图线丁（以f为长度单位），由图可知，要想成实像，蜡烛与光屏的间距应满足L≥?________（用f表示）．21教育名师原创作品
经“百度”发现，物理学中，有一个凸透镜成像的“新概念”：放大率n== ， 结合丙、丁两图，可知当物距u=1.5f时，n=?________．
28.圆形鱼缸里养了条_é??é±?????????????_方看和从侧面看大小、位置都不一样，它们都是鱼缸里的鱼反射的光折射形成的________像，与实际的鱼相比，从斜上方看到的鱼是________(填“放大”、“等大”或“缩小”)的，位置稍________(填“高”或“低”)，从侧面看到的鱼是________(填“放大”、“等大”或“缩小”)的。
三、解答题
29.杯壁很薄的圆柱_???????????????è??_有多半杯水，将一只钢尺竖直插入水中，钢尺水下部分看起来比水上部分宽。如图甲所示，请解释这个现象。[注：如果需要，可在俯视图（乙图）上画示意图，以辅助说明。O为圆心]
30.如图，把一支钢笔放在玻璃砖的背面，我们可以看到“钢笔错位了”，这其实是光的折射现象。
（1）请作出光线经过玻璃砖的的光路图。
（2）证明经过两次折射后的折射光线与最初的入射光线平行。
31.“海市蜃楼”是一种与光学有关的自然现象，下图是海面上形成“海市蜃楼”的图解。
资料1：光从一种物质斜射人另一物质时，传播方向会发生改变，而人的视觉总是感到物像是来自直线的；
资料2：一般情况，光从密度较大的介质斜射人密度较小的介质会偏离法线而改变传播方向(如右下图)：
资料3：海面上的下层空气温度低，在一定的高度内，高度越高温度越高，导致空气的密度不同。
回答以下问题：
（1）如图，游客看到的是虚像还是实像？
（2）请根据以上提供的资料和所学知识对该现象做出初步的解释。
32.在如图中，画出光线射出水面的折射光线以及经过透镜的折射光线。
四、实验探究题
33.小敏同学在做“探究平面_é?????????????????_”的实验时，将一块玻璃板竖直架在水平台上，再选取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：?
?
（1）选用器材有玻璃板、火柴、光屏(白纸)、蜡烛、刻度尺。小敏选择玻璃板代替镜子进行实验的目的是________。
（2）选取两段完全相同的蜡烛是为了比较________的关系
（3）移去后面的蜡烛B，并在其所在位置上放一光屏(白纸)，则光屏上________(填“能”或“不能”)承接到蜡烛烛焰的像。
（4）小敏将蜡烛逐渐远离玻璃板时，它的像________(填“变大”“变小”或“不变”)。
（5）魔术师利用了平面_é????????è§???????_创造了“空间旋转”“飞天仙女”等节目，当演员躺在转盘上做各种动作时，观众所看到的悬在空中做优美动作的演员，只不过是躺在转盘上的演员在平面镜里的像，当然事先要在转盘前安装挡板，使观众看不到转盘及演员，如图所示，如演员横躺在转盘上，当演员的头在左侧，观众可看到演员的像是________(填“正立”“倒立”“横躺”)的。挡板使观众看不到转盘及演员，运用了光________原理。
34.实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图示位置时，光屏上出现了清晰的像。回答下列问题：
（1）光屏上的像的性质为________。
（2）关于本实验中得到的像在生活中的应用例子有________。
（3）从图中读出物距为________ cm，并推算出焦距为________(填字母)。
A．f <15 cm? B．15 cm< f <20 cm? C．f >30 cm
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像?________。
35.小唐了解到电视机_é????§???é??è?????_种人眼看不见的光----红外线来传输信号的。他想进一步了解红外线是否具有可见光的某些传播规律．进行了探究：
实验一：在遥控器前面分_?????¨????????????_和大小的硬纸板与玻璃板遮挡，保持遥控器方向、遥控器和电视机的距离相间，多次按下遥控器的“开／待机”按钮，发现用硬纸板遮挡时不能控制电视机，用玻璃板遮挡时能控制电视机。
实脸二：将遥控器对准天花板，调整遥控器的方向并多次按下遥控器的“开／待机”按钮，发现遥控器处于某些方向时能控制电视机。
（1）小唐进行实验一所探究的问题是________?？
（2）实脸二现象能证明________ 。
A.红外线遇障碍物会发生反射?
B.红外线反射时遵循光的反射定律
36.小燕多次乘_è?????è§???°?¤?é??_开汽车，若车内亮灯，车内物体会在前面的挡风玻璃上成清晰的像，干扰司机的视线，影响行车安全。为今后安全行车，小燕根据生活中透明平板玻璃所成像“明”、“暗”不同的多种情况做以下探究：
【提出问题】物体在透明平板玻璃中成像的“明”、“暗”程度与哪些因素有关？
【进行猜想】
猜想1：透明平板玻璃成像的“明”、“暗”程度可能与物体离光源的距离有关；
猜想2：透明平板玻璃成像的“明”、“暗”程度可能与光源的强度有关；
猜想3：透明平板玻璃成像的“明”、“暗”程度可能与物体的颜色有关。
【进行实验，收集数据】
实验一：如图所示，在水平桌面上竖_???????????????é??_明平板玻璃，同一物体固定在离透明平板玻璃0．5m的A点，在桌面的C点先后用不同功率的灯照亮A点处的物体，观察同一物体不同光照下在透明平板玻璃中所成像的“明”“暗”程度。各次实验人的眼睛都在同一位置从右向左观察物体在透明玻璃板中的像。结果记入下表。
灯的功率/W 物体和灯的距离/m 像的明暗程度
5 1 暗
25 1 较暗
40 1 亮
实验二：同一物体位置_????????¨A??????_动，用同一盏5W的灯先后在桌面B、C、D三点照亮A处的同一物体，同一位置观察同一物体在透明平板玻璃（仍固定不变）中成像的“明”“暗”程度。结果记入下表。
灯的功率/W 物体和灯的距离/m 像的明暗程度
5 0．5 明
5 1．0 较明
5 1．5 暗
（1）小燕是用实验一来探究猜想________（选填“1”、“2”或“3”）；
（2）分析实验二的实验数据及结果可得结论：物体与灯的________越小，物体所成的像越亮；
（3）你认为物体在透明平板_??????????????????_的“明”、“暗”程度还与________有关（至少写一个因素），你说的因素在小燕上述两个实验中________控制该变量（选填“没有”或“已经”）；21*cnjy*com
（4）小燕猜想1和猜想2还可归纳为物体成像的“明”、“暗”程度与物体的________有关；
（5）请你就光现象根据光学知识、对司机提出一条有利于安全行驶的建议：________。
37.在“探究凸透镜成像规律”实验中，小屹同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表：
实验序号 物距u（厘米） 焦距f（厘米） 像距u（厘米）
??? 1 ?? ?10 ??? 2 ??? 2.5
??? 2 ??? 10 ??? 5 ??? 10
??? 3 ??? 10 ??? 8 ??? 40
分析表中数据可知，保持物距不变时，焦距越大，则像距越________（填“大”或“小”）。
（2）他用若干个发光二极管组成_????????????E???_的发光物体，如图甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好。当物距调节为6厘米时，在光屏上成的像如图乙所示，则他选用的是三个透镜中焦距为________厘米的凸透镜；如果只将“E”换成“R”，并在同一位置观察，光屏上成的像应是图丙中的________（填序号）。
38.小明在探究“凸透镜成实像时像距与物距的关系”的实验中，所用的实验器材有：光具座、凸透镜、光屏和蜡烛等。
（1）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一________??? 上。
（2）该实验应使凸透镜成实像，那么凸透镜成实像的条件是：物距________焦距。
（3）记录的实验数据如下表。请在方格纸上画出像距与物距的关系图像
（4）小明得出探究结论后，又用_???è?°??¨?????????_一个实验。把蜡烛放在光具座上的0刻线处，凸透镜放在15cm刻线上，如图12所示。移动光屏在a位置找到像；蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到b位置时，在光屏上又看到像。结合所画图像，请你对实验中可能出现的现象作出合理的判断_______。
A.光屏上第一_??????????????????_、放大的
B.a位置在44~46cm刻线之间
C.光屏上第二次的像是倒立、缩小的
D.b位置在19~21cm刻线之间
答案解析部分
一、单选题
1. D
【解析】因为光是沿直_?????????????¤????_中的物体反射到井中的光线较少；光从空气斜射入水中时 , 发生折射 , 折射角变小 , 可以有更多的光线射入青蛙眼中。
当井里灌满水后 , 天外物体反射的光线会发生折射现象 , 折射光线靠近法线，折射角小于入射角 , 青蛙的视野范围更大。
A、图中光线没有发生偏折现象，A不合题意；
B、图中光线是由青蛙的眼睛发出的 , 而不是天外物体反射出来的，光的传播方向错误，B不合题意；
C、图中光发生折射时 , 折射光线和入射光线在法线的同侧 , 不符合光的折射规律 , C不合题意；
D、图中光从空气斜射入水中时 , 发生折射 , 折射角小于入射角 , D符合题意。
故答案为：D。
2. A
【解析】根据_?°????????????????_理和特点分析判断。
a．小孔成像是光沿直线传播形成的，上面的光线通过小孔到达下面，下面的光线通过小孔到达上面，因此薄膜上出现的烛焰的像是倒立的，故a正确；
b．在小孔成像中，如果像距大于物距，那么成放大的实像；如果像距小于物距，那么成缩小的实像，因此薄膜上烛焰的像可能是缩小的也可能是放大的，故b正确；
c．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，那么像距增大，因此烛焰的像变大，故c正确；
d．保持小孔和烛焰的距离不变，向前推动内筒，那么像距减小，像变小，但是烛焰的像更明亮，故d正确。
故选A。
3. B
【解析】首先根据惯_??§???è?????????°?_的运动方向，进而确定水面的倾斜状态，然后根据光的反射定律作出反射光线，最后比较反射角的大小变化即可。
正在向左匀速行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，根据光的反射定律，作出反射光线如下图：
在小车刹车的过程中，上面的水会向左运动，如下图：
比较可知，此时反射角比原来减小了，故B正确。
???????故选B。
4. C
【解析】判_?????????????°???°_象，要对折射的定义理解清楚，光从一种透明介质斜射入另一种透明介质中时，传播方向一般会发生改变，这是光的折射，当光线垂直入射时，传播方向不改变。
光在玻璃砖中的传播方向如图所示。
某同学从正上方（对B来说是最_é?????????????????_下．放在B中心处的字反射的光线经半球体向外传播时，传播方向不变，故人看到的位置是字的真实位置，对于立方体而言，是B斜向于A，故会发生折射．则通过立方体观察像比物高，即看到A中的字比B中的字高，通过球体观察物像重合，即看到B中的字和没有放玻璃半球时一样高。C选项正确。
故答案为：C
5. A
【解析】根_?????????????°????_律和光的反射定律分别作出往水槽内加水，当水面处于a，b，c，d四个位置时，左壁上分别出现Pa ， Pb ， Pc ， Pd四个光点即可做出选择。
往水槽内加水，当水面处于a时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pa点上（如图甲）。同理，当水面处于b时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pb点上（如图乙）。当光c、d两点时，先发生反射，再发生折射，射到左壁的 Pc ， Pd?上（如图丙、丁），四幅图画在一个图上。如图综合：
故答案为：A
6. D
【解析】（1）光在同一_?§??????????é?????_介质中是沿直线传播的；（2）光从一种介质进入另一种介质时，光的传播方向会发生改变，产生折射现象；（3）光的折射规律，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角。
（1）往池内注水，水面升至a位置时，发生折射，根据折射定律，P点如下图所示：
所以水面在a位置时P点应该在S点的下方。
⑵水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示：
所以水面在b位置时Q点在S点的上方
综上可知：P点在S点的下方，Q点在S点的上方，D选项正确。
故答案为：D
7. C
【解析】_??????é?????????°?_球水平向右运动，小球的像竖直向下运动，所以小球到达A点时，像也到达A点，所以平面镜应过水平方向和竖直方向的交点A；根据题意，当小球在图示中的B点时，像点在竖直方向的C点，平面镜过BC连线的中点D；平面镜一定在AD连线上，其中：∵BD=CD，AD⊥BC，∴AD是∠BAC的角平分线，又∵∠BAC=90°，∴∠BAD=45°，如图所示：
所以题干中的夹角α=45°；故选C。
注意找到平面镜通过的两个点，从而确定平面镜的位置。
8. B
【解析】根据平面镜成像特点做出小华在平面镜中的像A′B′，
∵∠EOC=70°，
∴∠OBD=20°，
∴∠ABD=∠CB′D=20°+90°=110°，
∴∠OCB′=180°-20°-110°=50°，则
小华在平面镜中所成的像与水平面的夹角与∠OCB′是对顶角，故也为50°；故选B。
掌握平面镜成像的特点，会作图。?
9. A
【解析】A图中随着_?????????????·??§?_动，孔的形状始终是三角形，并且逐渐变小，选项A符合要求；BCD三图中随着卡片乙向左移动，孔的形状发生了变化，不符合要求；故选A。
小孔成像是光的直线传播形成的，探究孔的大小对光斑形状的影响，必须控制孔的形状不变，只改变孔的大小。
10. B
【解析】根据光的_??????????????????_人在远处时，人与灯光的夹角小，形成的影子长；当人逐渐走近路灯时，人与灯光的夹角会变大，此时形成的影子会变短；当人经过路灯逐渐远离时，人与灯光的夹角又会变小，形成的影子再次变长；因此，当人经过路灯时，影子先变短后变长；故选B。
关键是了解人从路灯下走过的过程中，光线与地面的夹角如何变化。
11. B
【解析】要解决此题，_é??è??????????????_反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。同时要掌握入射角和反射角的概念：知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。了解镜面反射和漫发射，特别是发生漫反射时，虽然反射光线不平行，但仍要遵循光的反射定律。21世纪教育
A当入_?°??????????????°?_面的夹角为20°时，则入射角为90°-20°=70°，所以反射角也为70°，所以A说法错误;
B入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线靠近法线，所以B说法正确;
C入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角也增大10°，所以C说法错误;
D镜面反射和漫反射的每条光线都要遵循光的反射定律，所以D说法错误。
故答案为：B
12. A
【解析】平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；
迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑；www.21-cn-jy.com
背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮；
选项A正确，选项B、C、D错误；
故选A。
人看物体的条件：物体发光_???????°??????????_体发的光或反射的光线能进入人的眼睛；平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
13. C
【解析】根据凸透镜成像的四种情况和应用进行判断：
（1）u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。
（2）u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距。
（3）2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。
（4）u＜f，成正立、放大的虚像，应用于放大镜和老花镜。
另外，当物距大于焦距时，凸透镜成实像，凸透镜成实像时，物距增大，像距减小，像变小。
A、u=v=2f，凸透镜成倒立、等大的实像，由图分析可知，此时u=v=2f=20cm ，解得f=10cm，说法不正确。
B、由分析已知f=10cm，当u=15cm时，2f＞u＞f，成倒立、放大的实像，所以光屏上能成像，说法不正确。
C、由分析已知f=10cm，当u=25cm时，u＞2f，成倒立、缩小的实像，此时2f＞v＞f，应用于照相机和摄像机等，符合题意。
D、由分析已知f=10c_m????????????è·?_凸透镜11cm处移动到30cm处的过程中，凸透镜的物距始终大于焦距，成实像。凸透镜成实像时，物距增大，像距减小，像变小，说法不正确。
故选：C
14. A
【解析】凸透镜成像规律为：
A、如图1，当凸透镜在A的左侧时，当物体在A点时，物距小于像距，像在B点，物和像在同侧，成虚像；当物体在B点时，物距小于像距，像在C点，物和像在同侧，成虚像。成虚像时，物距都小于像距，并且物距增大，像距也增大，符合题意； 21·cn·jy·com
B．如图2，当凸透镜在A、B之间时，物像在凸透镜的两侧成实像，如果物体在A点，像在B点，根据光路是可逆的，物体在B点，像一定在A点，不符合题意；
C．如图3，当物体放在A点，像在B点，物像在凸透镜的同侧成，此时所成的是正立放大的虚像，物距肯定是小于像距，而题中此时物距大于像距，错误，不符合题意；
D．如图4，当凸透镜在C点右侧时，当物体放在A点，像在B点，物像在凸透镜的同侧成虚像，物距肯定是小于像距，而题中此时物距大于像距，错误，不符合题意。
故答案为：A
15. C
【解析】闪光灯_??????????????±???_的光强，白光盖过了投影仪的光。银幕反射彩色的光本来就是漫反射。光很弱，如果用闪光灯，银幕反射白光强度大，反而使得漫反射出的图像的颜色与屏幕相比更暗。
闪光灯的光照射到物体上，可以使物体表面的亮度增大，但闪光灯照射到银幕上以后，只能增加银幕的亮度，而不能增加图象的亮度，相反，图象的亮度和清晰度明显减弱，所以反而看不清银幕上的图象，而银幕上的污渍更加清晰了，综上所述，只有选项C正确.
故答案为：C
16. B
【解析】首先根据平面镜成像的原理正确作出光路图，然后利用平面镜成像原理和光的反射定理找到隐含条件，通过相似三角形的特点计算出树的高度。
设树高为H，树到镜的距离为L，如图所示，是恰好看到树时的反射光路图，
由图中的三角形可得：；
即? ①；
当人远离大树6m时，得到：?②；
以上两式解得：L=29.6m，H=4.5m。
故选B。
17. C
【解析】根据凸透镜和凹透镜对光线的偏折作用，通过作图进行分析即可。
A.若另一个透镜为凹透镜，
左边放置一个焦距为f的凸透镜，右边放置焦距为 的凹透镜，此时两透镜的实焦点与虚焦点重合，此时两透镜之间的距离为 ， 如下图所示：
故A正确不合题意；
B.左边放置一个焦距为f的凸透镜，右边放置焦距为的凸透镜，两透镜之间的距离为 处，如下图所示：
故B正确不合题意；
C.左边放置一个焦距为2f的凸透镜，右边放置焦距为f的凸透镜，两透镜之间的距离为3f，如下图所示：
故D正确不合题意；
综上所述，两个透镜之间的距离不可能为2f，故C错误符合题意。
故选C。
18. D
【解析】凸透镜向右移动时，经历了在一倍焦距和二倍焦距之间、二倍焦距处、二倍焦距以外三个阶段。分别画出三个阶段的像的大致位置，判断像的移动情况凸透镜成实像的三种情况：
u>2f，成倒立、缩小的实像，2f>v>f
u=2f，成倒立、等大的实像，v=2f
2f>u>f，成倒立、放大的实像，v>2f
点光源到透镜的距离大于f而小于2f，若将此透镜沿x轴向右平移2f的距离，点光源直在凸透镜的一倍焦距以外，成倒立的实像。凸透镜成实像时，点光源在二倍焦距处物像之间的距离最小
一开始物体在凸透镜（黑色）的一倍焦距和倍焦距之间，在凸透镜的二倍焦距以外成倒立放大的实像。
凸透镜向右移动，凸透镜（红色）移动距离物体二倍焦距处，在凸透镜的二倍焦距处得到倒立等大的实像。
凸透镜继续向右移动，凸透镜（粉色）距离物体在二倍焦距以外，在凸透镜的一倍焦距和二倍焦距之间成倒立缩小的实像。具体如下图：
通过图可以看出像首先向左移动，然后再向右移动。
故答案为：D
19. B
【解析】（_1??????é??é?????_作用：可以改变光线的传播方向 , 也可以成像；
（2）根据凸透镜成像的特点：当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间；当物体在焦距与2倍焦距之间时，物体成的像为倒立、放大的实像，物体的像在2倍焦距之外；物体到透镜的距离小于焦距时 , 光屏上不会出现物体的像 , 但从物体的异侧通过透镜可以看到一个正立、放大的虚像；物体离透镜越远，光屏上的像离透镜越近 。
A、平面镜的作用是改变光线的传播方向，A正确，不合题意；
B、甲由图中观察到的是正立、放大的虚像 , 可以知道该凸透镜的焦距一定大于5cm , B符合题意；
C、在甲图中小丁同学观察到的是正立、放大的虚像，C正确，不合题意；
D、由乙图可以知道，蜡烛在凸透镜的一倍焦距以内 , 可以成正立、放大的虚像 , 该虚像经平面镜又可以成与虚像等大的虚像，D正确，不合题意。
故答案为：B。
20. C
【解析】分析图象中物距_??????è·?????¤§?°?_关系，得出此时成像的特点及像距、物距与焦距的关系，从而判断当物体在10cm刻度处时物距与焦距的关系，从而得出成像的特点。此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系。此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围，难度稍大。
解：由图知，物距小于像距，此时成倒立放大的实像，因此物距处于1倍和2倍焦距之间，像距大于2倍焦距，
物距u=40cm-25cm=15cm；像距v=70cm-40cm=30cm；
由上分析得：
30cm＞2f?? f＜15cm＜2f；
解得：7.5cm＜f＜15cm；
将蜡烛移到光具座的10cm刻度处时，物距u=40cm-10cm=30cm，处于2倍焦距之外，所以成倒立缩小的实像。
故答案为：C
二、填空题
21.
【解析】要使平面镜宽度CD最小，必须用左眼看右边的，用右眼看左边的，如图所示（绿橙部分的长度即所求的平面镜宽度）：
再根据平面镜成像特点以及光的反射定律，利用几何知识即可解答。
左眼看的是C，右眼看的是A，根据平面镜成像特点以及光的反射定律可得：AM=BM，AO=BO，CQ=DQ，CN=DN，BD=AC；由图可知，四边形BDAC是矩形，过点F做ED的平行线，与平面镜所在直线交于点P，与BD的延长线交于点G，则四边形EFGD、EFPO是平行四边形，则EF=QP=DG=d，OP是三角形BFG的中位线，所以OP=BG=（BD+DG），又因为OP=OQ+QP，AC=BD=L，所以OQ=OP-PQ=（BD+DG）-PQ=（L+d）-d=。
故答案为：
22. 上升
【解析】
（1）根据法线与_???é??????????????_射角等于入射光线与法线的夹角，求出入射角的大小；再根据光反射时，入射角等于反射角确定反射角的大小；
（2）光在水面上发生的是镜面反射，可以通过作图利用光的反射分析．
（1）因为入射光线与界_é???¤?è§????40_°，所以入射角等于90°-40°=50°；又因为光反射时，入射角等于反射角，故反射角等于50°；
（2）光电屏上的光斑S向左移动时，由于入射角不变，所以反射光线与原来的反射光线平行，所以液面上升，如图所示，此时反射角还是50°．
故答案为：上升。
23. 大于；玻璃对红光的偏折角度较小
【解析】_???????????±é?????_光线的偏折情况，可以得出，红光被偏折的程度小，紫光被偏折的程度大，当红光和紫光分别平行于凸透镜的主光轴射向相同的凸透镜时，红光的会聚点，也就是红光的焦点距离透镜远，而紫光的焦点离透镜近，所以红光的焦距大。
由图可以看出：红光的偏折程度小，紫光的偏折程度大，即红光折射能力弱紫光折射能力强。
24. 倒；右；右；55～60 cm(不包括两端)
【解析】（1）凸透镜_????????????é?????_倒立的，都能成在光屏上，但是分大小，且与物体在凸透镜的异侧；
（2）在凸透镜成实像时，根据“物近像远大，物远像近小”的规律分析像的变化；
（3）根据凸透镜成缩小实像和放大实像的规律分析即可。
（1_?????¨???è·????5_ cm的凸透镜进行实验操作，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像，此时物距u＞2f；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距f＜u＜2f，成倒立、放大的实像。由此可知，两次所成的像都是倒立的实像；
（2）凸透镜位于B点右侧；凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大可知，上述过程中物距减小，像距变大，即光屏是向右侧移动的。
（3）蜡烛放在A处时，根据u＞2f，成倒立、缩小的实像可知，此时透镜应在50 cm右边。保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则物距f＜u＜2f，此时透镜应在55～60 cm的刻度范围内。综上分析可知，用刻度表示透镜在光具座上的位置为55～60 cm(不包括两端)。2·1·c·n·j·y
25. （1）0.5cm
（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
【解析】凸透镜成_??????è§??????????_物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间；当物体在焦距与2倍焦距之间时，物体成的像为倒立、放大的实像，物体的像在2倍焦距之外；当物距等于2倍焦距时，像物等大，且到透镜的距离相等；物体到透镜的距离小于焦距时 , 光屏上不会出现物体的像 , 但从物体的异侧通过透镜可以看到一个正立、放大的虚像；物体离透镜越远，光屏上的像离透镜越近。成实像时，物距越大，像距越小，像越小；物距越小，像距越大，像越大。
（1）手机照相机的镜头相当于凸透镜，由凸透镜成像的规律可知，当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间，物距越大，像距越小，像距越接近焦距，所以，手机镜头的焦距大约为0.5cm ;
（2）手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小，所以，手机拍摄远近不同的物体不需要“调焦”。
故答案为：（1）0.5cm；（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
26. E；变高
【解析】光从水中斜射入空气中时 , 会发生折射 , 光线远离法线 , 人逆着光线看去物体的位置会偏高；光路具有可逆性。
据题意可知，_???é??é?±?????¨???_底B处后加适量水 , 从A处恰好看到铜钱的像在E处 ; 根据光路的可逆性可得 , 用激光笔从A点向E处射出光束时 , 光线会原路返回 , 即可把铜钱照亮；根据光的折射规律可以知道 , 他看到的铜钱是因为光的折射而形成的变高的虚像 ; 加满水后 , 因为入射点升高 , 人眼逆着射来的光线看去 , 看到像的位置将变高。
故答案为：E；变高。
27. 12cm；4f；2
【解析】（1）根据图乙找出白纸被烤焦的最短时间，所对应的透镜与白纸间距即为焦距；
（2）根据图丁物象间距L与物距u的关系，找出物像间距L的最小值即可；
（3）根据图丁，当物距u=1.5f时找出对应的物像间距L，由L=u+v算出v，再利用n==即可求出．
解：（1）由图乙可知，当透镜与白纸间距S=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，21·世
说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸间距即为焦距f=12cm．
（2）根据凸透镜的成实像时满足u＞f，由图丁可知，随着物距u的增大，物像间距L先减小后增大，当物距u=2f时，物像间距L最小为4f，
因此，要想成实像，蜡烛与光屏的间距应满足L≥4f．
（3）由图丁可知，当物距u=1.5f时，物像间距L=4.5f，
根据L=u+v可得，v=L﹣u=4.5f﹣1.5f=3f，
则放大率n====2．
故答案为：12cm；4f；2．
28. 虚；缩小；高；放大
【解析】圆形鱼缸相当于一个凸透镜，从斜上方看时，物距比像距大，成倒立、缩小的实像；
当鱼反射的光线从水中斜射入空气中时，发生折射，折射角大于入射角，看到的鱼的位置稍高一点；
从侧面看到的鱼，鱼的身体和玻璃缸之间的水形成中间厚边缘薄的凸透镜。鱼在凸透镜的一倍焦距以内，成正立、放大的虚像。
圆形玻_?????????????°????_水和玻璃缸形成中间厚边缘薄的透明体，是凸透镜的模型；当物距比像距大时，凸透镜应成倒立、缩小的实像；凸透镜成像时，U＜f，成正立、放大的虚像；当光线从水中斜射入空气中时，折射角大于入射角。
三、解答题
29. 从_é???°?A?????????_径方向射出的光线，由于光线的方向垂直于分界面，所以其出射光线的方向不变；从A点斜着射出的一条光线（斜着进入空气中），出射光线远离法线偏折；两条出射光线的反向延长线相交于A’，A'是A的虚像；同理，B点成像于B'点；由图可知A'B’大于AB，所以钢尺水下部分看起来比水上部分宽。
【解析】（1）当光从玻璃斜射入空气中时，折射角大于入射角；
（2）根据光的折射规律，分别作出A点和B点所成虚像的位置，然后将它们连接，就是我们看到钢尺的虚像，最后将钢尺的虚像长度与上面的长度对比即可。
从钢尺A点沿半径方向射出的光线，由于光线的方向垂直于分界面，所以其出射光线的方向不变；从A点斜着射出的一条光线（斜着进入空气中），出射光线远离法线偏折；两条出射光线的反向延长线相交于A’，A'是A的虚像；同理，B点成像于B'点；由图可知A'B’大于AB，所以钢尺水下部分看起来比水上部分宽。
30. （1）
（2）∵AB∥CD且a⊥AB,b⊥CD
∴a∥b
∴∠1=∠2
∵出路可道
∴∠3=∠4
∴∠5=∠6
∴∠7=∠8
∴∠c=∠d
【解析】（1）当_?????????????°????_射入水或其它透明介质时，折射角小于入射角；当光线从水或其它透明介质斜射入空气时，折射角大于入射角；
（2）可根据数学中“同位角相等，两直线平行”证明即可。
（1）①光从空气进入玻璃，首先通过入射点作法线a，然后根据“折射角小于入射角”在玻璃里面法线右侧作出折射光线；
②光从玻璃进入空气，将这条折射光线看作入射光线，通过入射点作法线b，根据“折射角大于入射角”在空气里面法线右侧作出对应的折射光线，如下图：
（2）如下图所示，
∵a和b都是法线，
∴a⊥AB，b⊥CD；
∵AB∥CD，
∴a∥b；
∵折射光路可逆，
∴∠3=∠2；
∵对顶角相等，
∴∠1=∠2；
∴∠3=∠1；
∵a∥b，
∴c∥d。
31. _???1???è?????
_（2）近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
【解析】1、虚像是没有_???é????????é??è??_的，是光线的反向延长线形成的像。虚像一般是正立的，不能成像在光屏上的，而实像一般是倒立的，可成像在光屏上；
2、光在同一种均匀的物质中是沿直线传播的。由于海面上方，不同高度处的温度不同，导致空气密度不同。光线在密度不同的大气中将发生折射，而人始终认为光是沿直线传播过来的，所以像会呈现在视线的前方。
（1）_??????????????????_到的像是折射光线反向延长后得到的正立的像，应该是虚像；
（2） 根据以上提供的资料和所学知识，可做出如下解释： 近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
故答案为：（1）虚像? （2） 近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
32. 解：如图所示：
【解析】光从水中斜射入空气中时，会发生折射现象，且折射角大于入射角；过凸透镜焦点的经凸透镜后变为平行于主光轴的光线，据此作图即可。
光从水中斜射入空气中时，会发生折射现象，且折射角大于入射角；过凸透镜焦点的经凸透镜后变为平行于主光轴的光线，作图如下：
。
四、实验探究题
33. （1）便于确定像的位置
（2）物像大小
（3）不能
（4）不变
（5）正立；在同一种均匀介质中是沿直线传播的
【解析】（1）用玻璃板代_??????é??é??_,_ 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置及比较物像大小关系 ;
（2）用两个相同的蜡烛 , 便于比较物像大小关系，物像重合则物像等大 ;
（3）虚像不能用光屏承接，只有实像才可能显示在光屏上 ;
（4）平面镜成像的特点：物体在平面镜中成的像是虚像 , 像与物体大小相等 , 像与物体的连线垂直于平面镜 , 像与物体到平面镜的距离相等 ；
（5）光在同种均匀介质中是沿直线传播。
（1）用玻璃板代替平面镜 , 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置 ;
（2）选择两段相同的蜡烛便于比较物像大小关系；
（3）平面镜成虚像，所以移去后面的蜡烛B , 光屏上不能接到像 ;
（4）根据平面镜成像的特点可知：物体在平面镜中成的像与物体大小相等，即：将蜡烛逐渐远离玻璃板时，它的像大小不变；
（5）根据图像及平面镜成像的特点分析可知，观众看到的演员的像是正立的；由于光在同种介质中是浼直线传播的，所以，挡板使观众看不到转盘及演员。
故答案为：（1）便于找到像的位置 ; （2）物像大小 ; （3）不能 ; （4）不变；（5）正立；在同一种均匀介质中是沿直线传播的。
34. （1）倒立缩小的实像
（2）照相机
（3）40；B
（4）仍然成像
【解析】_u>2f_，成倒立缩小的实像；
u=2f，成倒立等大的实像；
2f>u>f，成倒立放大的实像；
u（1）从图中可以看出_???u=40c_m，v=30cm，则光屏上成倒立缩小的实像；
（2）该性质的应用是照相机；
（3）从图中可以看出，物距是40cm，u>2f，f<20cm，像距是30cm，2f>v>f，则f>15cm，故选B；
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，仍然成像；
故答案为：（1）倒立缩小的实像；（2）照相机；（3）40；B；（4）仍然成像。
35. （1）红外_???è?????é??è??é??_明和不透明的物体？（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)
（2）A
【解析】
（1）根据题意可知，本实_é??????????????é??_是硬纸板与玻璃板，即红外线与透明和不透明物体的关系，据此提出相关的问题；
（2）结合光的反射知识进行解答。
（1）根据实验一可知，本实验研究的变量是硬纸板与玻璃板，硬纸板是不透明的物体而玻璃板是透明的物体，所以小唐探究的问题是：红外线21cnjy.com
能否透过透明和不_é?????????????????_（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)
（2）光射到物体表面，有一部分被物体反射回来，这种现象叫光的反射。将遥控器对准天花板，调整遥控器的方向并多次按下遥控器的“开/待
?机”按钮，发_??°é????§??¨?¤????_某些方向时能控制电视机，说明红外线遇到了天花板的阻碍被反射了回来，故选A。
故答案为：（1）红外线能否透过透明和不透明的物体？（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)? （2）A
36. （1）2
（2）距离
（3）物体；已经
（4）明暗
（5）夜间行车时，车内不能开灯
【解析】_???1??????_研究物体的照亮程度与灯泡功率有关时，应该控制其它因素不变，改变灯泡的功率，观察书本同一位置被照亮的程度，所以小燕是用实验一来探究猜想2；（2）分析实验二的实验数据及结果可得结论：物体与灯的距离越远，物体越暗，所以物体的照亮程度可能还与距灯泡的距离有关；（3）物体在透明平板玻璃中所成像的“明”、“暗”程度还与物体的明暗有关；故都是运用了同一物体，此因素在小燕上述两个实验中已经控制该变量；（4）小燕猜想1和猜想2还可归为物体成像的“明”、“暗”程度与物体的明暗有关；（5）夜间驾驶室外的光线是比较暗的，若打开驾驶室内的灯，驾驶室内物体的光线是比较强的，就可以通过前挡风玻璃在车前形成一个虚像（平面镜成像），干扰司机的视线，不安全。
先后用不同功率的灯_??§???A????¤????_物体，书本到灯泡的距离也会影响书本的照亮程度；因为影响书本的照亮程度有多个因素，所以在探究时应该采用控制变量法进行分析；如果研究与灯泡功率有关的猜想时，就应该控制其它因素不变，改变灯泡的电功率；光线传播到两种介质的表面时会发生反射现象，在玻璃上会成像，干扰司机。
37. （1）大
（2）5；②
【解析】本题_????????????é??é??_，通过分析题干信息，可以得出答案。凸透镜对光有会聚作用。凸透镜能使平行于主光轴的光会聚于一点，这一点叫做凸透镜的焦点，焦点到凸透镜光心的距离叫做焦距。
凸透镜成像的规律：
u＞2f，成倒立、缩小的实像；
u=2f，成倒立、等大的实像；
f＜u＜2f，成倒立、放大的实像；
u=f，不成像；
u＜f，成正立、放大的虚像。
（1）分析表_?????°????????????_保持物距不变时，焦距越大，则像距越大。（2）当物距调节为6厘米时，在光屏上成的像如图乙所示，成倒立、放大的实像，则此时物距大于一倍焦距小于二倍焦距。他选用的是三个透镜中焦距为5厘米的凸透镜；如果只将“E”换成“R”，并在同一位置观察，光屏上成的像应是倒立、放大的实像，即图丙中的②。
故答案为：（1）大；（2）5；②
38. （1）高度
（2）大于
（3）
（4）A,B,C
【解析】（1）当物体通过_???é??é???????????_时，成的像要用光屏来承接，所以要调整凸透镜、光屏、烛焰的中心大致在同一高度上，以保证物体的像能够成在光屏的中心．
（2）由凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．可知当物距大于焦距时，凸透镜成实像．
（3）找出每组数据对应的点，然后用平滑的线把点连起来，如图所示：
（4）A、由（3）可知，此_é??é????????è·?f_=10cm，当把蜡烛放在光具座上的0刻线处，凸透镜放在15cm刻线上，即2f＞u＞f，成倒立放大的实像；故A正确
B、此时v＞2f，即a的位置v＞20cm，结合图象可知v在29～31cm之间，所以a位置在（29+15）～（31+15）cm即44～46刻线之间，故B正确；
C、当蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到b位置时，在光屏上又看到像，说明此时物距和像距之和不变，以设想将蜡烛和光屏互换位置，则物距处于u＞2f，凸透镜成倒立、缩小的实像，此时2f＞v＞f，像的位置在10cm～20cm之间，故C正确；
D、由图象可知，当凸透镜向某一方向移动到b位置时，在光屏上又看到像．此时像的位置在16cm～35cm之间，而题目中指出光屏的位置不变，所以b位置在19～21cm刻线之间时，光屏上是看不到像的．故D错误．
故选ABC．
故答案为：（1）高度；（2）＞；（3）见上图；（4）ABC．
_21?????????è?????(www.21cnjy.com)_
浙教版科学2021年中考第二轮专题复习之光学（优生加练）
一、单选题
1.如图所示_????????????è?????_水，在井底正中央趴着一只青蛙；若青蛙的眼睛用P点表示，青蛙此时观察井外事物范围的光路图如图所示，其中正确的是(??? ) 2-1-c-n-j-y
A.????????????????????????B.????????????????????????C.????????????????????????D.?
2.用自制针孔照相机观察烛焰，有以下四种说法：
a．薄膜上出现的烛焰的像是倒立的；
b．薄膜上烛焰的像可能是缩小的也可能是放大的；
c．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，烛焰的像变大；
d．保持小孔和烛焰的距离不变，向前推动内筒，烛焰的像更明亮。
对于这四种说法，其中正确的是(?? )
A.?abcd???????????????????????????????????????B.?acd???????????????????????????????????????C.?ab???????????????????????????????????????D.?cd
3.如图所示，正在向左匀速行驶_????°?è???????????_杯水，一束方向不变的光线从右方斜射向水面，在小车刹车的过程中，杯中水面略有倾斜，则此时反射角将(??? ) 21*cnjy*com
A.?增大??????????????????????????????????B.?减小??????????????????????????????????C.?不变??????????????????????????????????D.?都有可能
4.如图所示，把由同种玻璃制成的正方体玻璃砖A和半球形玻璃砖B放在报纸上，若正方体的边长和半球的半径相同，则从正上方沿图中虚线(中心线)方向往下看中心线对准的文字（???? ）
A.?A和B_????????°???é?????_实际的高
B.?A中看到的比实际的高，B中看到的比实际的低
C.?A中看到的比实际的高，B中看到的与实际的一样高
D.?A和B中看到的都与实际一样高www-2-1-cnjy-com
5.如图所示，水槽的右壁竖直放着一面平面镜．无水时，射灯从S点发出的光经平面镜反射后，左壁上会出现一个光点P。往水槽内加水，当水面处于a，b，c，d四个位置时，左壁上分别出现Pa，Pb，Pc，Pd四个光点（不考虑水面对光的反射）。则四个光点在左壁上的排列从下往上依次为（ ）
A.?Pa，Pb，Pc，Pd?????????B.?Pd，Pc，Pb，Pa?????????C.?Pc，Pd，Pa，Pb?????????D.?Pb，Pa，Pd，Pc
6.某校新建成一个喷水池，_??¨?±????????¤????_装了一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ????）【版权所有：21教育】
A.?P点在S点的下方，Q点和S点重合???????????????????????B.?P点在S点的上方，Q点在S点的下方
C.?P点在S点的上方，Q点在S点的上方????????????????????D.?P点在S点的下方，Q点在S点的上方
7.如图所示，水_??????é???????????_着一个平面镜M ， 桌面上的小球按图示方向滚动，要使小球在平面镜中所成的像沿竖直方向下落，则镜面与桌面间的夹角α应为（?? ）
A.?90°???????????????????????????????????????B.?60°???????????????????????????????????????C.?45°???????????????????????????????????????D.?30°
8.小华竖直站在一面斜靠在墙边的平面镜前，如图所示．小华在平面镜中所成的像与水平面的夹角是（?? ）
A.?20°???????????????????????????????????????B.?50°???????????????????????????????????????C.?70°???????????????????????????????????????D.?90°
9.在探究树荫下光斑的综_??????è·??????¨???_，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况。下列合乎要求的是（?? ）
A.??????B.??????C.??????D.?
10.一个人沿马路边行走经过某一盏路灯，在走路过程中，路灯照射到人身上时，影子长短在变化，其变化的情况是（?? ）
A.?逐渐变长????????????????????B.?先变短，后变长????????????????????C.?逐渐变短????????????????????D.?先变长，后变短
11.关于光的反射，下列说法正确的是??? (??? )
A.?当入射光线与_é??é??????¤?è§????_20?°时，反射角也是20°
B.?如果反射光线向法线靠近，则入射光线也向法线靠近
C.?当入射角增大5°时，反射光线与入射光线的夹角也增大5°
D.?镜面反射遵从光的反射定律，漫反射不遵从光的反射定律
12.雨后晴朗的夜晚为了不踩到地面的积水，下列判断中正确的是(??? )
A.?迎着月光走_?????°??????????¤?_是水；背着月光走，地上暗处是水
B.?迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
C.?无论迎着月光走还是背着月光走，地上发亮处都应是水
D.?无论迎着月光走还是背着月光走，地上暗处都应是水
13.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）
A.?该凸透镜的焦距_???20cm
_B.?当u=15cm时，光屏上不能成像
C.?当u=25cm时成缩小的像，照相机就是根据这一原理制成的
D.?把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变大
14.如图所示，一_??????????????????_透镜的主光轴上，凸透镜位置固定。当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点。则凸透镜位于(??? )
A.?A的左侧???????????????????????????B.?A、B之间???????????????????????????C.?B、C之间?????????????????????????????D.?C的右侧
15.小明在听讲座时，想_???é??????????¨???_影仪投影的彩色幻灯片图像用照相机拍摄下来。由于会场比较暗，他使用了闪光灯。这样拍出来的照片(??? )
A.?色彩鲜艳，比不_??¨é??????????????_多了
B.?色彩被“闪”掉了，拍到的仅有黑色的字和线条
C.?反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍了出来
D.?与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物
16.某人手_???è??é?????6c_m的正方形平面镜测量身后一棵树的高度。测量时保持镜面和地面垂直，镜子与眼睛的距离为0.4m在某位置时，他在镜中恰好能够看到整棵树的像，然后他向前走了6m，发现用镜子长度的5/6就能看到整棵树的像。这棵树的高度为（?? ）
A.?4m?????????????????????????????????????B.?4.5m?????????????????????????????????????C.?5m?????????????????????????????????????D.?5.5m
17.如图所示,某同学_é??è????¤???é??é??_L1和L2组成的透镜组(两透镜主光轴重合),将一束平行于主光轴的平行光的宽度缩小为原来的1/2,若其中的一个透镜是焦距为f的凸透镜,则两透镜之间的距离不可能为（ ???）
A.?f/2????????????????????????????????????????B.?3f/2????????????????????????????????????????C.?2f????????????????????????????????????????D.?3f
18.一焦距为f的凸透镜．主轴和_?°????xè??é?????_，透镜左侧x轴上有一点光源．点光源到透镜的距离大于f而小于2f，若将此透镜沿x轴向右平移2f的距离，则在此过程中点光源经透镜所成的像将（??? ）
A.?一直向右移动?????????????????????????????????????????????????????B.?一直向左移动
C.?先向右移动，接着向左移动????????????????????????????????D.?先向左移动，接着向右移动
19.小丁在“探究凸透镜成像_è§?????????????é??_中，用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，蜡烛位于透镜左侧的某一位置。小丁首先在60cm处观察到像，如图甲；之后在60cm处固定一平面镜，眼睛在蜡烛上方向平面镜看去，如图乙。下列说法中错误的是（?? ）
A.?平面镜的作用是改变光线的传播方向??????????????????B.?该凸透镜的焦距一定小于 5cm
C.?甲图中，观察到的是正立、放大的虚像???????????????D.?可以通过平面镜看到原蜡烛放大的虚像
20.在用液体_é??é??????????????_透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所成的像是（ ?）
A.?放大、_?????????????????_????????B.?放大、正立的虚像?????????C.?缩小、倒立的实像?????????D.?缩小、正立的实像
二、填空题
21.如图所_?¤??????????é?????_为L的直薄木条上有两个观察小孔.两小孔之间的距离为d，d恰好是一个人两眼间的距离，当木条水平放置时，此人想通过两观察孔看见此木条在平面镜M里完整的像，那么选用的平面镜宽度至少是________。
22.有一光电控制液面高度的仪_??¨?????????é??è??_光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的．如图所示光路中，一光束与液面的夹角为40°，则当光电屏上的光斑由S1移到S2时，液面________?（选填“上升”或“下降”）．
23.冬冬在探究光的色散现_è±????????????°???_光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，冬冬对产生的原因进行了思考．受此启发，在测量凸透镜的焦距时，冬冬想再进行一个实验：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，看它们的焦距是否相同．你觉得红光的焦距________紫光的焦距(选填“大于”、“等于”或“小于”)．理由是________。【来源：21cnj*y.co*m】
24.如图所示，_??¨???è·????5__cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处(图中未画出)的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是________立的，P位于A的________侧，上述过程中光屏是向________侧移动的，用刻度表示透镜在光具座上的位置：________。
25.在信息化时代，相机和手机都是常用的图象采集设备．
（1）通过伸缩_é???¤?????????????_晰地成在芯片上，这个操作过程便是“调焦”。小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为________。
次数 物理量 1 2 3 4 5 6 7
?物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05
?像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556
（2）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是________。
26.如图所_?¤?????????????B_处放一硬币，然后加适量水，从A处恰好能看到硬币的像于E处，若用激光笔从A点向________（选填“C或B或E或D”）处照射，可以刚好照射到硬币，若继续加水至满，则从A处看到的硬币的像将________（选填“变高”或“变低”或“不变”） 21教育网
27.物理兴趣小组想知道某只透_é????????è·?f???_多少，做实验甲，镜面垂直于阳光，在透镜下面放上白纸（纸、镜平行），测出透镜与白纸间距S/cm与对应的白纸被烤焦的时间t/min，绘出图纸乙，则可判断该透镜的焦距f为?________；【来源：21·世纪·教育·网】
将透镜及蜡烛、光屏置于_?????·??§?????????_如图丙）做成像实验，记录每次成实像的物距u，像距v．物像间距L（u+v），绘出图线丁（以f为长度单位），由图可知，要想成实像，蜡烛与光屏的间距应满足L≥?________（用f表示）．21教育名师原创作品
经“百度”发现，物理学中，有一个凸透镜成像的“新概念”：放大率n== ， 结合丙、丁两图，可知当物距u=1.5f时，n=?________．
28.圆形鱼缸里养了条_é??é±?????????????_方看和从侧面看大小、位置都不一样，它们都是鱼缸里的鱼反射的光折射形成的________像，与实际的鱼相比，从斜上方看到的鱼是________(填“放大”、“等大”或“缩小”)的，位置稍________(填“高”或“低”)，从侧面看到的鱼是________(填“放大”、“等大”或“缩小”)的。
三、解答题
29.杯壁很薄的圆柱_???????????????è??_有多半杯水，将一只钢尺竖直插入水中，钢尺水下部分看起来比水上部分宽。如图甲所示，请解释这个现象。[注：如果需要，可在俯视图（乙图）上画示意图，以辅助说明。O为圆心]
30.如图，把一支钢笔放在玻璃砖的背面，我们可以看到“钢笔错位了”，这其实是光的折射现象。
（1）请作出光线经过玻璃砖的的光路图。
（2）证明经过两次折射后的折射光线与最初的入射光线平行。
31.“海市蜃楼”是一种与光学有关的自然现象，下图是海面上形成“海市蜃楼”的图解。
资料1：光从一种物质斜射人另一物质时，传播方向会发生改变，而人的视觉总是感到物像是来自直线的；
资料2：一般情况，光从密度较大的介质斜射人密度较小的介质会偏离法线而改变传播方向(如右下图)：
资料3：海面上的下层空气温度低，在一定的高度内，高度越高温度越高，导致空气的密度不同。
回答以下问题：
（1）如图，游客看到的是虚像还是实像？
（2）请根据以上提供的资料和所学知识对该现象做出初步的解释。
32.在如图中，画出光线射出水面的折射光线以及经过透镜的折射光线。
四、实验探究题
33.小敏同学在做“探究平面_é?????????????????_”的实验时，将一块玻璃板竖直架在水平台上，再选取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：?
?
（1）选用器材有玻璃板、火柴、光屏(白纸)、蜡烛、刻度尺。小敏选择玻璃板代替镜子进行实验的目的是________。
（2）选取两段完全相同的蜡烛是为了比较________的关系
（3）移去后面的蜡烛B，并在其所在位置上放一光屏(白纸)，则光屏上________(填“能”或“不能”)承接到蜡烛烛焰的像。
（4）小敏将蜡烛逐渐远离玻璃板时，它的像________(填“变大”“变小”或“不变”)。
（5）魔术师利用了平面_é????????è§???????_创造了“空间旋转”“飞天仙女”等节目，当演员躺在转盘上做各种动作时，观众所看到的悬在空中做优美动作的演员，只不过是躺在转盘上的演员在平面镜里的像，当然事先要在转盘前安装挡板，使观众看不到转盘及演员，如图所示，如演员横躺在转盘上，当演员的头在左侧，观众可看到演员的像是________(填“正立”“倒立”“横躺”)的。挡板使观众看不到转盘及演员，运用了光________原理。
34.实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图示位置时，光屏上出现了清晰的像。回答下列问题：
（1）光屏上的像的性质为________。
（2）关于本实验中得到的像在生活中的应用例子有________。
（3）从图中读出物距为________ cm，并推算出焦距为________(填字母)。
A．f <15 cm? B．15 cm< f <20 cm? C．f >30 cm
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像?________。
35.小唐了解到电视机_é????§???é??è?????_种人眼看不见的光----红外线来传输信号的。他想进一步了解红外线是否具有可见光的某些传播规律．进行了探究：
实验一：在遥控器前面分_?????¨????????????_和大小的硬纸板与玻璃板遮挡，保持遥控器方向、遥控器和电视机的距离相间，多次按下遥控器的“开／待机”按钮，发现用硬纸板遮挡时不能控制电视机，用玻璃板遮挡时能控制电视机。
实脸二：将遥控器对准天花板，调整遥控器的方向并多次按下遥控器的“开／待机”按钮，发现遥控器处于某些方向时能控制电视机。
（1）小唐进行实验一所探究的问题是________?？
（2）实脸二现象能证明________ 。
A.红外线遇障碍物会发生反射?
B.红外线反射时遵循光的反射定律
36.小燕多次乘_è?????è§???°?¤?é??_开汽车，若车内亮灯，车内物体会在前面的挡风玻璃上成清晰的像，干扰司机的视线，影响行车安全。为今后安全行车，小燕根据生活中透明平板玻璃所成像“明”、“暗”不同的多种情况做以下探究：
【提出问题】物体在透明平板玻璃中成像的“明”、“暗”程度与哪些因素有关？
【进行猜想】
猜想1：透明平板玻璃成像的“明”、“暗”程度可能与物体离光源的距离有关；
猜想2：透明平板玻璃成像的“明”、“暗”程度可能与光源的强度有关；
猜想3：透明平板玻璃成像的“明”、“暗”程度可能与物体的颜色有关。
【进行实验，收集数据】
实验一：如图所示，在水平桌面上竖_???????????????é??_明平板玻璃，同一物体固定在离透明平板玻璃0．5m的A点，在桌面的C点先后用不同功率的灯照亮A点处的物体，观察同一物体不同光照下在透明平板玻璃中所成像的“明”“暗”程度。各次实验人的眼睛都在同一位置从右向左观察物体在透明玻璃板中的像。结果记入下表。
灯的功率/W 物体和灯的距离/m 像的明暗程度
5 1 暗
25 1 较暗
40 1 亮
实验二：同一物体位置_????????¨A??????_动，用同一盏5W的灯先后在桌面B、C、D三点照亮A处的同一物体，同一位置观察同一物体在透明平板玻璃（仍固定不变）中成像的“明”“暗”程度。结果记入下表。
灯的功率/W 物体和灯的距离/m 像的明暗程度
5 0．5 明
5 1．0 较明
5 1．5 暗
（1）小燕是用实验一来探究猜想________（选填“1”、“2”或“3”）；
（2）分析实验二的实验数据及结果可得结论：物体与灯的________越小，物体所成的像越亮；
（3）你认为物体在透明平板_??????????????????_的“明”、“暗”程度还与________有关（至少写一个因素），你说的因素在小燕上述两个实验中________控制该变量（选填“没有”或“已经”）；21*cnjy*com
（4）小燕猜想1和猜想2还可归纳为物体成像的“明”、“暗”程度与物体的________有关；
（5）请你就光现象根据光学知识、对司机提出一条有利于安全行驶的建议：________。
37.在“探究凸透镜成像规律”实验中，小屹同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表：
实验序号 物距u（厘米） 焦距f（厘米） 像距u（厘米）
??? 1 ?? ?10 ??? 2 ??? 2.5
??? 2 ??? 10 ??? 5 ??? 10
??? 3 ??? 10 ??? 8 ??? 40
分析表中数据可知，保持物距不变时，焦距越大，则像距越________（填“大”或“小”）。
（2）他用若干个发光二极管组成_????????????E???_的发光物体，如图甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好。当物距调节为6厘米时，在光屏上成的像如图乙所示，则他选用的是三个透镜中焦距为________厘米的凸透镜；如果只将“E”换成“R”，并在同一位置观察，光屏上成的像应是图丙中的________（填序号）。
38.小明在探究“凸透镜成实像时像距与物距的关系”的实验中，所用的实验器材有：光具座、凸透镜、光屏和蜡烛等。
（1）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一________??? 上。
（2）该实验应使凸透镜成实像，那么凸透镜成实像的条件是：物距________焦距。
（3）记录的实验数据如下表。请在方格纸上画出像距与物距的关系图像
（4）小明得出探究结论后，又用_???è?°??¨?????????_一个实验。把蜡烛放在光具座上的0刻线处，凸透镜放在15cm刻线上，如图12所示。移动光屏在a位置找到像；蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到b位置时，在光屏上又看到像。结合所画图像，请你对实验中可能出现的现象作出合理的判断_______。
A.光屏上第一_??????????????????_、放大的
B.a位置在44~46cm刻线之间
C.光屏上第二次的像是倒立、缩小的
D.b位置在19~21cm刻线之间
答案解析部分
一、单选题
1. D
【解析】因为光是沿直_?????????????¤????_中的物体反射到井中的光线较少；光从空气斜射入水中时 , 发生折射 , 折射角变小 , 可以有更多的光线射入青蛙眼中。
当井里灌满水后 , 天外物体反射的光线会发生折射现象 , 折射光线靠近法线，折射角小于入射角 , 青蛙的视野范围更大。
A、图中光线没有发生偏折现象，A不合题意；
B、图中光线是由青蛙的眼睛发出的 , 而不是天外物体反射出来的，光的传播方向错误，B不合题意；
C、图中光发生折射时 , 折射光线和入射光线在法线的同侧 , 不符合光的折射规律 , C不合题意；
D、图中光从空气斜射入水中时 , 发生折射 , 折射角小于入射角 , D符合题意。
故答案为：D。
2. A
【解析】根据_?°????????????????_理和特点分析判断。
a．小孔成像是光沿直线传播形成的，上面的光线通过小孔到达下面，下面的光线通过小孔到达上面，因此薄膜上出现的烛焰的像是倒立的，故a正确；
b．在小孔成像中，如果像距大于物距，那么成放大的实像；如果像距小于物距，那么成缩小的实像，因此薄膜上烛焰的像可能是缩小的也可能是放大的，故b正确；
c．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，那么像距增大，因此烛焰的像变大，故c正确；
d．保持小孔和烛焰的距离不变，向前推动内筒，那么像距减小，像变小，但是烛焰的像更明亮，故d正确。
故选A。
3. B
【解析】首先根据惯_??§???è?????????°?_的运动方向，进而确定水面的倾斜状态，然后根据光的反射定律作出反射光线，最后比较反射角的大小变化即可。
正在向左匀速行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，根据光的反射定律，作出反射光线如下图：
在小车刹车的过程中，上面的水会向左运动，如下图：
比较可知，此时反射角比原来减小了，故B正确。
???????故选B。
4. C
【解析】判_?????????????°???°_象，要对折射的定义理解清楚，光从一种透明介质斜射入另一种透明介质中时，传播方向一般会发生改变，这是光的折射，当光线垂直入射时，传播方向不改变。
光在玻璃砖中的传播方向如图所示。
某同学从正上方（对B来说是最_é?????????????????_下．放在B中心处的字反射的光线经半球体向外传播时，传播方向不变，故人看到的位置是字的真实位置，对于立方体而言，是B斜向于A，故会发生折射．则通过立方体观察像比物高，即看到A中的字比B中的字高，通过球体观察物像重合，即看到B中的字和没有放玻璃半球时一样高。C选项正确。
故答案为：C
5. A
【解析】根_?????????????°????_律和光的反射定律分别作出往水槽内加水，当水面处于a，b，c，d四个位置时，左壁上分别出现Pa ， Pb ， Pc ， Pd四个光点即可做出选择。
往水槽内加水，当水面处于a时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pa点上（如图甲）。同理，当水面处于b时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pb点上（如图乙）。当光c、d两点时，先发生反射，再发生折射，射到左壁的 Pc ， Pd?上（如图丙、丁），四幅图画在一个图上。如图综合：
故答案为：A
6. D
【解析】（1）光在同一_?§??????????é?????_介质中是沿直线传播的；（2）光从一种介质进入另一种介质时，光的传播方向会发生改变，产生折射现象；（3）光的折射规律，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角。
（1）往池内注水，水面升至a位置时，发生折射，根据折射定律，P点如下图所示：
所以水面在a位置时P点应该在S点的下方。
⑵水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示：
所以水面在b位置时Q点在S点的上方
综上可知：P点在S点的下方，Q点在S点的上方，D选项正确。
故答案为：D
7. C
【解析】_??????é?????????°?_球水平向右运动，小球的像竖直向下运动，所以小球到达A点时，像也到达A点，所以平面镜应过水平方向和竖直方向的交点A；根据题意，当小球在图示中的B点时，像点在竖直方向的C点，平面镜过BC连线的中点D；平面镜一定在AD连线上，其中：∵BD=CD，AD⊥BC，∴AD是∠BAC的角平分线，又∵∠BAC=90°，∴∠BAD=45°，如图所示：
所以题干中的夹角α=45°；故选C。
注意找到平面镜通过的两个点，从而确定平面镜的位置。
8. B
【解析】根据平面镜成像特点做出小华在平面镜中的像A′B′，
∵∠EOC=70°，
∴∠OBD=20°，
∴∠ABD=∠CB′D=20°+90°=110°，
∴∠OCB′=180°-20°-110°=50°，则
小华在平面镜中所成的像与水平面的夹角与∠OCB′是对顶角，故也为50°；故选B。
掌握平面镜成像的特点，会作图。?
9. A
【解析】A图中随着_?????????????·??§?_动，孔的形状始终是三角形，并且逐渐变小，选项A符合要求；BCD三图中随着卡片乙向左移动，孔的形状发生了变化，不符合要求；故选A。
小孔成像是光的直线传播形成的，探究孔的大小对光斑形状的影响，必须控制孔的形状不变，只改变孔的大小。
10. B
【解析】根据光的_??????????????????_人在远处时，人与灯光的夹角小，形成的影子长；当人逐渐走近路灯时，人与灯光的夹角会变大，此时形成的影子会变短；当人经过路灯逐渐远离时，人与灯光的夹角又会变小，形成的影子再次变长；因此，当人经过路灯时，影子先变短后变长；故选B。
关键是了解人从路灯下走过的过程中，光线与地面的夹角如何变化。
11. B
【解析】要解决此题，_é??è??????????????_反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。同时要掌握入射角和反射角的概念：知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。了解镜面反射和漫发射，特别是发生漫反射时，虽然反射光线不平行，但仍要遵循光的反射定律。21世纪教育
A当入_?°??????????????°?_面的夹角为20°时，则入射角为90°-20°=70°，所以反射角也为70°，所以A说法错误;
B入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线靠近法线，所以B说法正确;
C入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角也增大10°，所以C说法错误;
D镜面反射和漫反射的每条光线都要遵循光的反射定律，所以D说法错误。
故答案为：B
12. A
【解析】平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射；
迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑；www.21-cn-jy.com
背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮；
选项A正确，选项B、C、D错误；
故选A。
人看物体的条件：物体发光_???????°??????????_体发的光或反射的光线能进入人的眼睛；平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
13. C
【解析】根据凸透镜成像的四种情况和应用进行判断：
（1）u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。
（2）u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距。
（3）2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。
（4）u＜f，成正立、放大的虚像，应用于放大镜和老花镜。
另外，当物距大于焦距时，凸透镜成实像，凸透镜成实像时，物距增大，像距减小，像变小。
A、u=v=2f，凸透镜成倒立、等大的实像，由图分析可知，此时u=v=2f=20cm ，解得f=10cm，说法不正确。
B、由分析已知f=10cm，当u=15cm时，2f＞u＞f，成倒立、放大的实像，所以光屏上能成像，说法不正确。
C、由分析已知f=10cm，当u=25cm时，u＞2f，成倒立、缩小的实像，此时2f＞v＞f，应用于照相机和摄像机等，符合题意。
D、由分析已知f=10c_m????????????è·?_凸透镜11cm处移动到30cm处的过程中，凸透镜的物距始终大于焦距，成实像。凸透镜成实像时，物距增大，像距减小，像变小，说法不正确。
故选：C
14. A
【解析】凸透镜成像规律为：
A、如图1，当凸透镜在A的左侧时，当物体在A点时，物距小于像距，像在B点，物和像在同侧，成虚像；当物体在B点时，物距小于像距，像在C点，物和像在同侧，成虚像。成虚像时，物距都小于像距，并且物距增大，像距也增大，符合题意； 21·cn·jy·com
B．如图2，当凸透镜在A、B之间时，物像在凸透镜的两侧成实像，如果物体在A点，像在B点，根据光路是可逆的，物体在B点，像一定在A点，不符合题意；
C．如图3，当物体放在A点，像在B点，物像在凸透镜的同侧成，此时所成的是正立放大的虚像，物距肯定是小于像距，而题中此时物距大于像距，错误，不符合题意；
D．如图4，当凸透镜在C点右侧时，当物体放在A点，像在B点，物像在凸透镜的同侧成虚像，物距肯定是小于像距，而题中此时物距大于像距，错误，不符合题意。
故答案为：A
15. C
【解析】闪光灯_??????????????±???_的光强，白光盖过了投影仪的光。银幕反射彩色的光本来就是漫反射。光很弱，如果用闪光灯，银幕反射白光强度大，反而使得漫反射出的图像的颜色与屏幕相比更暗。
闪光灯的光照射到物体上，可以使物体表面的亮度增大，但闪光灯照射到银幕上以后，只能增加银幕的亮度，而不能增加图象的亮度，相反，图象的亮度和清晰度明显减弱，所以反而看不清银幕上的图象，而银幕上的污渍更加清晰了，综上所述，只有选项C正确.
故答案为：C
16. B
【解析】首先根据平面镜成像的原理正确作出光路图，然后利用平面镜成像原理和光的反射定理找到隐含条件，通过相似三角形的特点计算出树的高度。
设树高为H，树到镜的距离为L，如图所示，是恰好看到树时的反射光路图，
由图中的三角形可得：；
即? ①；
当人远离大树6m时，得到：?②；
以上两式解得：L=29.6m，H=4.5m。
故选B。
17. C
【解析】根据凸透镜和凹透镜对光线的偏折作用，通过作图进行分析即可。
A.若另一个透镜为凹透镜，
左边放置一个焦距为f的凸透镜，右边放置焦距为 的凹透镜，此时两透镜的实焦点与虚焦点重合，此时两透镜之间的距离为 ， 如下图所示：
故A正确不合题意；
B.左边放置一个焦距为f的凸透镜，右边放置焦距为的凸透镜，两透镜之间的距离为 处，如下图所示：
故B正确不合题意；
C.左边放置一个焦距为2f的凸透镜，右边放置焦距为f的凸透镜，两透镜之间的距离为3f，如下图所示：
故D正确不合题意；
综上所述，两个透镜之间的距离不可能为2f，故C错误符合题意。
故选C。
18. D
【解析】凸透镜向右移动时，经历了在一倍焦距和二倍焦距之间、二倍焦距处、二倍焦距以外三个阶段。分别画出三个阶段的像的大致位置，判断像的移动情况凸透镜成实像的三种情况：
u>2f，成倒立、缩小的实像，2f>v>f
u=2f，成倒立、等大的实像，v=2f
2f>u>f，成倒立、放大的实像，v>2f
点光源到透镜的距离大于f而小于2f，若将此透镜沿x轴向右平移2f的距离，点光源直在凸透镜的一倍焦距以外，成倒立的实像。凸透镜成实像时，点光源在二倍焦距处物像之间的距离最小
一开始物体在凸透镜（黑色）的一倍焦距和倍焦距之间，在凸透镜的二倍焦距以外成倒立放大的实像。
凸透镜向右移动，凸透镜（红色）移动距离物体二倍焦距处，在凸透镜的二倍焦距处得到倒立等大的实像。
凸透镜继续向右移动，凸透镜（粉色）距离物体在二倍焦距以外，在凸透镜的一倍焦距和二倍焦距之间成倒立缩小的实像。具体如下图：
通过图可以看出像首先向左移动，然后再向右移动。
故答案为：D
19. B
【解析】（_1??????é??é?????_作用：可以改变光线的传播方向 , 也可以成像；
（2）根据凸透镜成像的特点：当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间；当物体在焦距与2倍焦距之间时，物体成的像为倒立、放大的实像，物体的像在2倍焦距之外；物体到透镜的距离小于焦距时 , 光屏上不会出现物体的像 , 但从物体的异侧通过透镜可以看到一个正立、放大的虚像；物体离透镜越远，光屏上的像离透镜越近 。
A、平面镜的作用是改变光线的传播方向，A正确，不合题意；
B、甲由图中观察到的是正立、放大的虚像 , 可以知道该凸透镜的焦距一定大于5cm , B符合题意；
C、在甲图中小丁同学观察到的是正立、放大的虚像，C正确，不合题意；
D、由乙图可以知道，蜡烛在凸透镜的一倍焦距以内 , 可以成正立、放大的虚像 , 该虚像经平面镜又可以成与虚像等大的虚像，D正确，不合题意。
故答案为：B。
20. C
【解析】分析图象中物距_??????è·?????¤§?°?_关系，得出此时成像的特点及像距、物距与焦距的关系，从而判断当物体在10cm刻度处时物距与焦距的关系，从而得出成像的特点。此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系。此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围，难度稍大。
解：由图知，物距小于像距，此时成倒立放大的实像，因此物距处于1倍和2倍焦距之间，像距大于2倍焦距，
物距u=40cm-25cm=15cm；像距v=70cm-40cm=30cm；
由上分析得：
30cm＞2f?? f＜15cm＜2f；
解得：7.5cm＜f＜15cm；
将蜡烛移到光具座的10cm刻度处时，物距u=40cm-10cm=30cm，处于2倍焦距之外，所以成倒立缩小的实像。
故答案为：C
二、填空题
21.
【解析】要使平面镜宽度CD最小，必须用左眼看右边的，用右眼看左边的，如图所示（绿橙部分的长度即所求的平面镜宽度）：
再根据平面镜成像特点以及光的反射定律，利用几何知识即可解答。
左眼看的是C，右眼看的是A，根据平面镜成像特点以及光的反射定律可得：AM=BM，AO=BO，CQ=DQ，CN=DN，BD=AC；由图可知，四边形BDAC是矩形，过点F做ED的平行线，与平面镜所在直线交于点P，与BD的延长线交于点G，则四边形EFGD、EFPO是平行四边形，则EF=QP=DG=d，OP是三角形BFG的中位线，所以OP=BG=（BD+DG），又因为OP=OQ+QP，AC=BD=L，所以OQ=OP-PQ=（BD+DG）-PQ=（L+d）-d=。
故答案为：
22. 上升
【解析】
（1）根据法线与_???é??????????????_射角等于入射光线与法线的夹角，求出入射角的大小；再根据光反射时，入射角等于反射角确定反射角的大小；
（2）光在水面上发生的是镜面反射，可以通过作图利用光的反射分析．
（1）因为入射光线与界_é???¤?è§????40_°，所以入射角等于90°-40°=50°；又因为光反射时，入射角等于反射角，故反射角等于50°；
（2）光电屏上的光斑S向左移动时，由于入射角不变，所以反射光线与原来的反射光线平行，所以液面上升，如图所示，此时反射角还是50°．
故答案为：上升。
23. 大于；玻璃对红光的偏折角度较小
【解析】_???????????±é?????_光线的偏折情况，可以得出，红光被偏折的程度小，紫光被偏折的程度大，当红光和紫光分别平行于凸透镜的主光轴射向相同的凸透镜时，红光的会聚点，也就是红光的焦点距离透镜远，而紫光的焦点离透镜近，所以红光的焦距大。
由图可以看出：红光的偏折程度小，紫光的偏折程度大，即红光折射能力弱紫光折射能力强。
24. 倒；右；右；55～60 cm(不包括两端)
【解析】（1）凸透镜_????????????é?????_倒立的，都能成在光屏上，但是分大小，且与物体在凸透镜的异侧；
（2）在凸透镜成实像时，根据“物近像远大，物远像近小”的规律分析像的变化；
（3）根据凸透镜成缩小实像和放大实像的规律分析即可。
（1_?????¨???è·????5_ cm的凸透镜进行实验操作，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像，此时物距u＞2f；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距f＜u＜2f，成倒立、放大的实像。由此可知，两次所成的像都是倒立的实像；
（2）凸透镜位于B点右侧；凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大可知，上述过程中物距减小，像距变大，即光屏是向右侧移动的。
（3）蜡烛放在A处时，根据u＞2f，成倒立、缩小的实像可知，此时透镜应在50 cm右边。保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则物距f＜u＜2f，此时透镜应在55～60 cm的刻度范围内。综上分析可知，用刻度表示透镜在光具座上的位置为55～60 cm(不包括两端)。2·1·c·n·j·y
25. （1）0.5cm
（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
【解析】凸透镜成_??????è§??????????_物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间；当物体在焦距与2倍焦距之间时，物体成的像为倒立、放大的实像，物体的像在2倍焦距之外；当物距等于2倍焦距时，像物等大，且到透镜的距离相等；物体到透镜的距离小于焦距时 , 光屏上不会出现物体的像 , 但从物体的异侧通过透镜可以看到一个正立、放大的虚像；物体离透镜越远，光屏上的像离透镜越近。成实像时，物距越大，像距越小，像越小；物距越小，像距越大，像越大。
（1）手机照相机的镜头相当于凸透镜，由凸透镜成像的规律可知，当物距大于2倍焦距时，物体成的像为倒立、缩小的实像，物体的像在焦距与2倍焦距之间，物距越大，像距越小，像距越接近焦距，所以，手机镜头的焦距大约为0.5cm ;
（2）手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小，所以，手机拍摄远近不同的物体不需要“调焦”。
故答案为：（1）0.5cm；（2）这种手机镜头的焦距小，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小。
26. E；变高
【解析】光从水中斜射入空气中时 , 会发生折射 , 光线远离法线 , 人逆着光线看去物体的位置会偏高；光路具有可逆性。
据题意可知，_???é??é?±?????¨???_底B处后加适量水 , 从A处恰好看到铜钱的像在E处 ; 根据光路的可逆性可得 , 用激光笔从A点向E处射出光束时 , 光线会原路返回 , 即可把铜钱照亮；根据光的折射规律可以知道 , 他看到的铜钱是因为光的折射而形成的变高的虚像 ; 加满水后 , 因为入射点升高 , 人眼逆着射来的光线看去 , 看到像的位置将变高。
故答案为：E；变高。
27. 12cm；4f；2
【解析】（1）根据图乙找出白纸被烤焦的最短时间，所对应的透镜与白纸间距即为焦距；
（2）根据图丁物象间距L与物距u的关系，找出物像间距L的最小值即可；
（3）根据图丁，当物距u=1.5f时找出对应的物像间距L，由L=u+v算出v，再利用n==即可求出．
解：（1）由图乙可知，当透镜与白纸间距S=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，21·世
说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸间距即为焦距f=12cm．
（2）根据凸透镜的成实像时满足u＞f，由图丁可知，随着物距u的增大，物像间距L先减小后增大，当物距u=2f时，物像间距L最小为4f，
因此，要想成实像，蜡烛与光屏的间距应满足L≥4f．
（3）由图丁可知，当物距u=1.5f时，物像间距L=4.5f，
根据L=u+v可得，v=L﹣u=4.5f﹣1.5f=3f，
则放大率n====2．
故答案为：12cm；4f；2．
28. 虚；缩小；高；放大
【解析】圆形鱼缸相当于一个凸透镜，从斜上方看时，物距比像距大，成倒立、缩小的实像；
当鱼反射的光线从水中斜射入空气中时，发生折射，折射角大于入射角，看到的鱼的位置稍高一点；
从侧面看到的鱼，鱼的身体和玻璃缸之间的水形成中间厚边缘薄的凸透镜。鱼在凸透镜的一倍焦距以内，成正立、放大的虚像。
圆形玻_?????????????°????_水和玻璃缸形成中间厚边缘薄的透明体，是凸透镜的模型；当物距比像距大时，凸透镜应成倒立、缩小的实像；凸透镜成像时，U＜f，成正立、放大的虚像；当光线从水中斜射入空气中时，折射角大于入射角。
三、解答题
29. 从_é???°?A?????????_径方向射出的光线，由于光线的方向垂直于分界面，所以其出射光线的方向不变；从A点斜着射出的一条光线（斜着进入空气中），出射光线远离法线偏折；两条出射光线的反向延长线相交于A’，A'是A的虚像；同理，B点成像于B'点；由图可知A'B’大于AB，所以钢尺水下部分看起来比水上部分宽。
【解析】（1）当光从玻璃斜射入空气中时，折射角大于入射角；
（2）根据光的折射规律，分别作出A点和B点所成虚像的位置，然后将它们连接，就是我们看到钢尺的虚像，最后将钢尺的虚像长度与上面的长度对比即可。
从钢尺A点沿半径方向射出的光线，由于光线的方向垂直于分界面，所以其出射光线的方向不变；从A点斜着射出的一条光线（斜着进入空气中），出射光线远离法线偏折；两条出射光线的反向延长线相交于A’，A'是A的虚像；同理，B点成像于B'点；由图可知A'B’大于AB，所以钢尺水下部分看起来比水上部分宽。
30. （1）
（2）∵AB∥CD且a⊥AB,b⊥CD
∴a∥b
∴∠1=∠2
∵出路可道
∴∠3=∠4
∴∠5=∠6
∴∠7=∠8
∴∠c=∠d
【解析】（1）当_?????????????°????_射入水或其它透明介质时，折射角小于入射角；当光线从水或其它透明介质斜射入空气时，折射角大于入射角；
（2）可根据数学中“同位角相等，两直线平行”证明即可。
（1）①光从空气进入玻璃，首先通过入射点作法线a，然后根据“折射角小于入射角”在玻璃里面法线右侧作出折射光线；
②光从玻璃进入空气，将这条折射光线看作入射光线，通过入射点作法线b，根据“折射角大于入射角”在空气里面法线右侧作出对应的折射光线，如下图：
（2）如下图所示，
∵a和b都是法线，
∴a⊥AB，b⊥CD；
∵AB∥CD，
∴a∥b；
∵折射光路可逆，
∴∠3=∠2；
∵对顶角相等，
∴∠1=∠2；
∴∠3=∠1；
∵a∥b，
∴c∥d。
31. _???1???è?????
_（2）近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
【解析】1、虚像是没有_???é????????é??è??_的，是光线的反向延长线形成的像。虚像一般是正立的，不能成像在光屏上的，而实像一般是倒立的，可成像在光屏上；
2、光在同一种均匀的物质中是沿直线传播的。由于海面上方，不同高度处的温度不同，导致空气密度不同。光线在密度不同的大气中将发生折射，而人始终认为光是沿直线传播过来的，所以像会呈现在视线的前方。
（1）_??????????????????_到的像是折射光线反向延长后得到的正立的像，应该是虚像；
（2） 根据以上提供的资料和所学知识，可做出如下解释： 近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
故答案为：（1）虚像? （2） 近海面的下层空气比高空的温度低，密度大；从近海面物体射出的光进入密度不断变小的空气时发生连续折射进入人的眼睛；而人的视觉总是感到进入眼睛的光的是沿直线传播过来的，所以在人的前方会出现“海市蜃楼”的现象。
32. 解：如图所示：
【解析】光从水中斜射入空气中时，会发生折射现象，且折射角大于入射角；过凸透镜焦点的经凸透镜后变为平行于主光轴的光线，据此作图即可。
光从水中斜射入空气中时，会发生折射现象，且折射角大于入射角；过凸透镜焦点的经凸透镜后变为平行于主光轴的光线，作图如下：
。
四、实验探究题
33. （1）便于确定像的位置
（2）物像大小
（3）不能
（4）不变
（5）正立；在同一种均匀介质中是沿直线传播的
【解析】（1）用玻璃板代_??????é??é??_,_ 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置及比较物像大小关系 ;
（2）用两个相同的蜡烛 , 便于比较物像大小关系，物像重合则物像等大 ;
（3）虚像不能用光屏承接，只有实像才可能显示在光屏上 ;
（4）平面镜成像的特点：物体在平面镜中成的像是虚像 , 像与物体大小相等 , 像与物体的连线垂直于平面镜 , 像与物体到平面镜的距离相等 ；
（5）光在同种均匀介质中是沿直线传播。
（1）用玻璃板代替平面镜 , 即能反射成像，又能透过玻璃看到物体的像 , 便于确定像的位置 ;
（2）选择两段相同的蜡烛便于比较物像大小关系；
（3）平面镜成虚像，所以移去后面的蜡烛B , 光屏上不能接到像 ;
（4）根据平面镜成像的特点可知：物体在平面镜中成的像与物体大小相等，即：将蜡烛逐渐远离玻璃板时，它的像大小不变；
（5）根据图像及平面镜成像的特点分析可知，观众看到的演员的像是正立的；由于光在同种介质中是浼直线传播的，所以，挡板使观众看不到转盘及演员。
故答案为：（1）便于找到像的位置 ; （2）物像大小 ; （3）不能 ; （4）不变；（5）正立；在同一种均匀介质中是沿直线传播的。
34. （1）倒立缩小的实像
（2）照相机
（3）40；B
（4）仍然成像
【解析】_u>2f_，成倒立缩小的实像；
u=2f，成倒立等大的实像；
2f>u>f，成倒立放大的实像；
u
（2）该性质的应用是照相机；
（3）从图中可以看出，物距是40cm，u>2f，f<20cm，像距是30cm，2f>v>f，则f>15cm，故选B；
（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，仍然成像；
故答案为：（1）倒立缩小的实像；（2）照相机；（3）40；B；（4）仍然成像。
35. （1）红外_???è?????é??è??é??_明和不透明的物体？（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)
（2）A
【解析】
（1）根据题意可知，本实_é??????????????é??_是硬纸板与玻璃板，即红外线与透明和不透明物体的关系，据此提出相关的问题；
（2）结合光的反射知识进行解答。
（1）根据实验一可知，本实验研究的变量是硬纸板与玻璃板，硬纸板是不透明的物体而玻璃板是透明的物体，所以小唐探究的问题是：红外线21cnjy.com
能否透过透明和不_é?????????????????_（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)
（2）光射到物体表面，有一部分被物体反射回来，这种现象叫光的反射。将遥控器对准天花板，调整遥控器的方向并多次按下遥控器的“开/待
?机”按钮，发_??°é????§??¨?¤????_某些方向时能控制电视机，说明红外线遇到了天花板的阻碍被反射了回来，故选A。
故答案为：（1）红外线能否透过透明和不透明的物体？（或：红外线能否透过硬纸板和玻璃板；或：硬纸板与玻璃能否阻挡红外线的传播)? （2）A
36. （1）2
（2）距离
（3）物体；已经
（4）明暗
（5）夜间行车时，车内不能开灯
【解析】_???1??????_研究物体的照亮程度与灯泡功率有关时，应该控制其它因素不变，改变灯泡的功率，观察书本同一位置被照亮的程度，所以小燕是用实验一来探究猜想2；（2）分析实验二的实验数据及结果可得结论：物体与灯的距离越远，物体越暗，所以物体的照亮程度可能还与距灯泡的距离有关；（3）物体在透明平板玻璃中所成像的“明”、“暗”程度还与物体的明暗有关；故都是运用了同一物体，此因素在小燕上述两个实验中已经控制该变量；（4）小燕猜想1和猜想2还可归为物体成像的“明”、“暗”程度与物体的明暗有关；（5）夜间驾驶室外的光线是比较暗的，若打开驾驶室内的灯，驾驶室内物体的光线是比较强的，就可以通过前挡风玻璃在车前形成一个虚像（平面镜成像），干扰司机的视线，不安全。
先后用不同功率的灯_??§???A????¤????_物体，书本到灯泡的距离也会影响书本的照亮程度；因为影响书本的照亮程度有多个因素，所以在探究时应该采用控制变量法进行分析；如果研究与灯泡功率有关的猜想时，就应该控制其它因素不变，改变灯泡的电功率；光线传播到两种介质的表面时会发生反射现象，在玻璃上会成像，干扰司机。
37. （1）大
（2）5；②
【解析】本题_????????????é??é??_，通过分析题干信息，可以得出答案。凸透镜对光有会聚作用。凸透镜能使平行于主光轴的光会聚于一点，这一点叫做凸透镜的焦点，焦点到凸透镜光心的距离叫做焦距。
凸透镜成像的规律：
u＞2f，成倒立、缩小的实像；
u=2f，成倒立、等大的实像；
f＜u＜2f，成倒立、放大的实像；
u=f，不成像；
u＜f，成正立、放大的虚像。
（1）分析表_?????°????????????_保持物距不变时，焦距越大，则像距越大。（2）当物距调节为6厘米时，在光屏上成的像如图乙所示，成倒立、放大的实像，则此时物距大于一倍焦距小于二倍焦距。他选用的是三个透镜中焦距为5厘米的凸透镜；如果只将“E”换成“R”，并在同一位置观察，光屏上成的像应是倒立、放大的实像，即图丙中的②。
故答案为：（1）大；（2）5；②
38. （1）高度
（2）大于
（3）
（4）A,B,C
【解析】（1）当物体通过_???é??é???????????_时，成的像要用光屏来承接，所以要调整凸透镜、光屏、烛焰的中心大致在同一高度上，以保证物体的像能够成在光屏的中心．
（2）由凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．可知当物距大于焦距时，凸透镜成实像．
（3）找出每组数据对应的点，然后用平滑的线把点连起来，如图所示：
（4）A、由（3）可知，此_é??é????????è·?f_=10cm，当把蜡烛放在光具座上的0刻线处，凸透镜放在15cm刻线上，即2f＞u＞f，成倒立放大的实像；故A正确
B、此时v＞2f，即a的位置v＞20cm，结合图象可知v在29～31cm之间，所以a位置在（29+15）～（31+15）cm即44～46刻线之间，故B正确；
C、当蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到b位置时，在光屏上又看到像，说明此时物距和像距之和不变，以设想将蜡烛和光屏互换位置，则物距处于u＞2f，凸透镜成倒立、缩小的实像，此时2f＞v＞f，像的位置在10cm～20cm之间，故C正确；
D、由图象可知，当凸透镜向某一方向移动到b位置时，在光屏上又看到像．此时像的位置在16cm～35cm之间，而题目中指出光屏的位置不变，所以b位置在19～21cm刻线之间时，光屏上是看不到像的．故D错误．
故选ABC．
故答案为：（1）高度；（2）＞；（3）见上图；（4）ABC．
_21?????????è?????(www.21cnjy.com)_
