14.2 磁场

(共17张PPT)
北师大版九年级物理第十四章第二节
磁 场

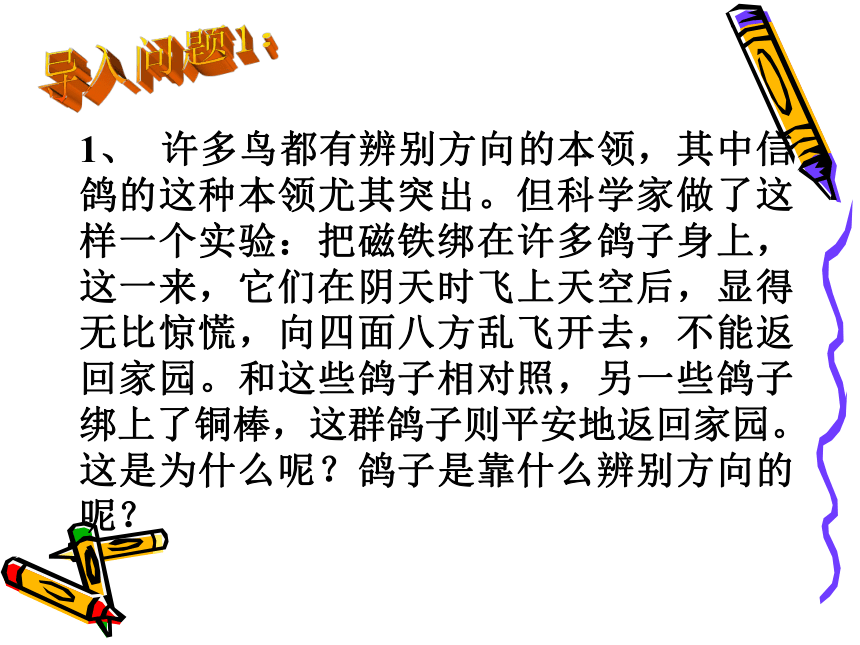

1、 许多鸟都有辨别方向的本领，其中信鸽的这种本领尤其突出。但科学家做了这样一个实验：把磁铁绑在许多鸽子身上，这一来，它们在阴天时飞上天空后，显得无比惊慌，向四面八方乱飞开去，不能返回家园。和这些鸽子相对照，另一些鸽子绑上了铜棒，这群鸽子则平安地返回家园。这是为什么呢？鸽子是靠什么辨别方向的呢？
2、 航海家哥伦布在1942年第一次横渡大西洋时发现了一个有关指南针指向的秘密，然而这个秘密早在400年前就被我国的一个科学家发现了。这个秘密是什么？首先发现它的中国科学家又是谁？

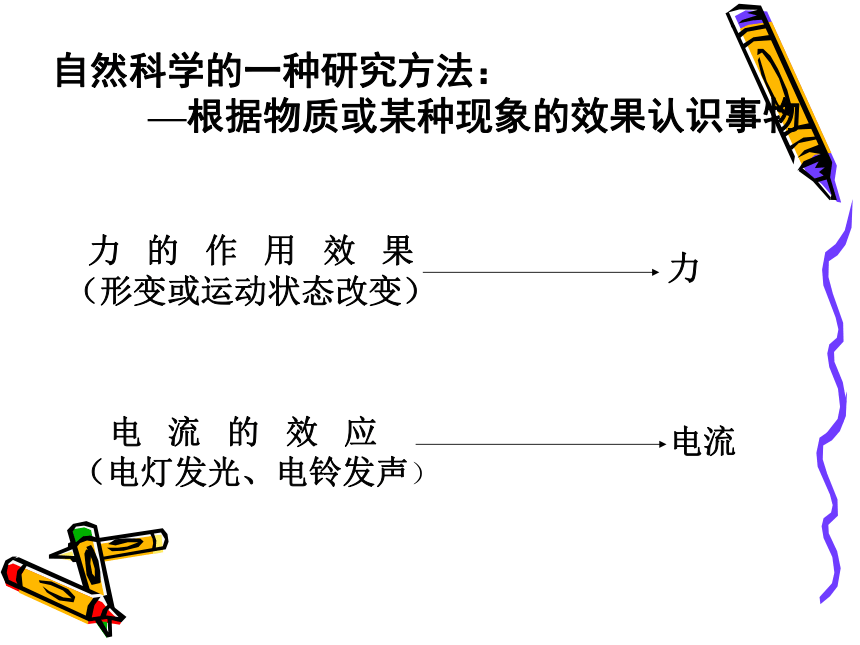

自然科学的一种研究方法：
—根据物质或某种现象的效果认识事物
力 的 作 用 效 果
（形变或运动状态改变）
力
电 流 的 效 应
（电灯发光、电铃发声）
电流
磁场的基本性质是对放入其中的磁体具有力的作用。磁体间的相互作用都是通过磁场发生的。
磁体周围存在着磁场，磁场是客观存在的物质.

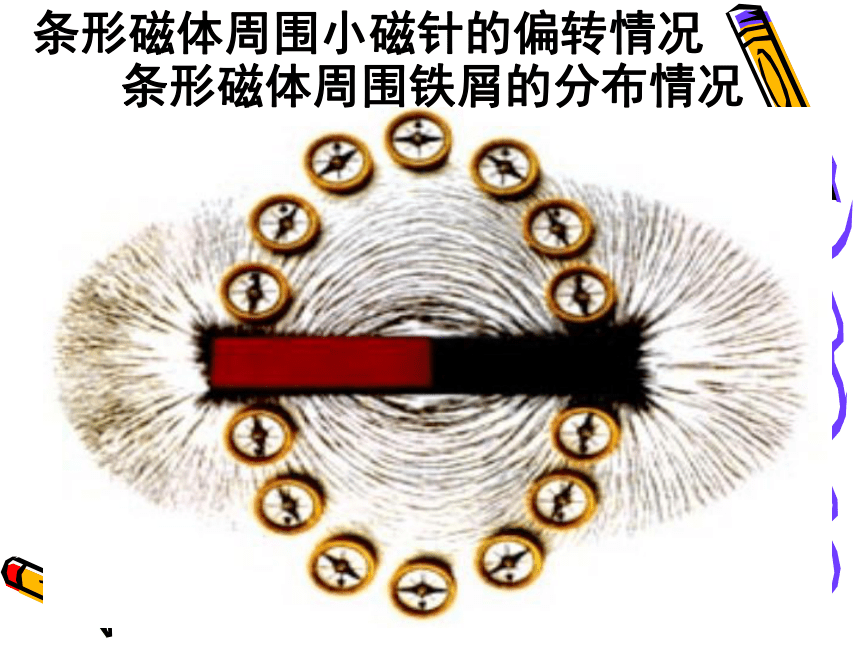

条形磁体周围铁屑的分布情况
条形磁体周围小磁针的偏转情况
磁场方向的规定：在磁场中的任意一点，放在该点的小磁针N极的受力方向，即放在该点的小磁针静止时，N极的指向就是该点的磁场方向
异名磁极的磁场
同名磁极的磁场
仿照铁屑的分布情况，在磁体的周围画一些曲线，使任一点的曲线方向都跟该点小磁针北极所指的方向一致，这样就可以用这些有方向的曲线来描述磁场的情况。科学家把这样的曲线叫做磁感应线，简称磁感线。
磁感线的特点：
1、磁感线是假想曲线，没有画磁感线的地方并不是没有磁场。
2、磁感线是闭合的曲线，磁体外的磁感线都是从N极出来， 回到S极，磁体内从S极到N极。
3、越靠近磁极的磁感线越密。
4、磁感线是立体分布的，而不仅在一个平面内。
5、没有相交的磁感线。
磁体周围的磁感线
磁场 磁感线
是否客观存在 客观存在。 不存在。
方向 小磁针在磁场中某点静止时N极所指的方向。 磁体外从N极到S极，磁感线上某点的切线方向表示该点的磁场方向。
磁性强弱 磁体外越靠近磁极磁场越强。
磁体外越靠近磁极处磁感线越密，磁感线越密，表示磁场越强。
地磁场
1.地球是一个巨大的磁体
2.地球周围空间存在的磁场叫地磁场
3.地磁的北极在地理的南极附近,地磁的南极在地理的北极附近,但两者并不完全重合,它们之间的夹角称为磁偏角
4.磁偏角的数值在地球上不同地方是不同的
地磁场示意图
1、转换法：物理学中对于一些看不见、摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
2、建立模型法：实际中的事物都是错综复杂的，在用物理的规律对实际中的事物进行研究时，常需要对它们进行必要的简化，忽略次要因素，以突出主要矛盾。用这种理想化的方法将实际中的事物进行简化，便可得到一系列的物理模型。这种研究问题的方法叫建立模型法。
