人教版 八年级下册 物理 12.2滑轮——滑轮组 斜面 19张

(共19张PPT)

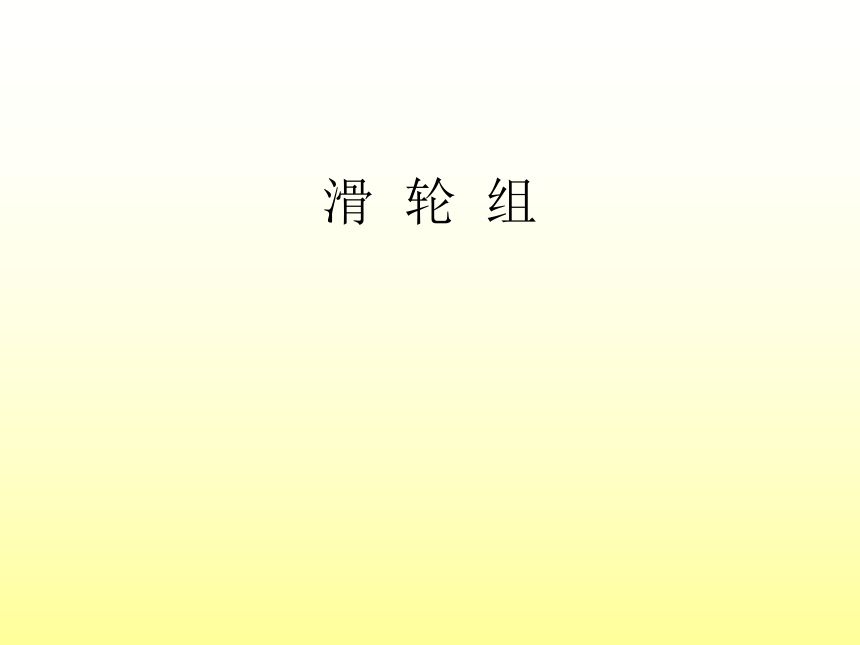

滑
轮
组

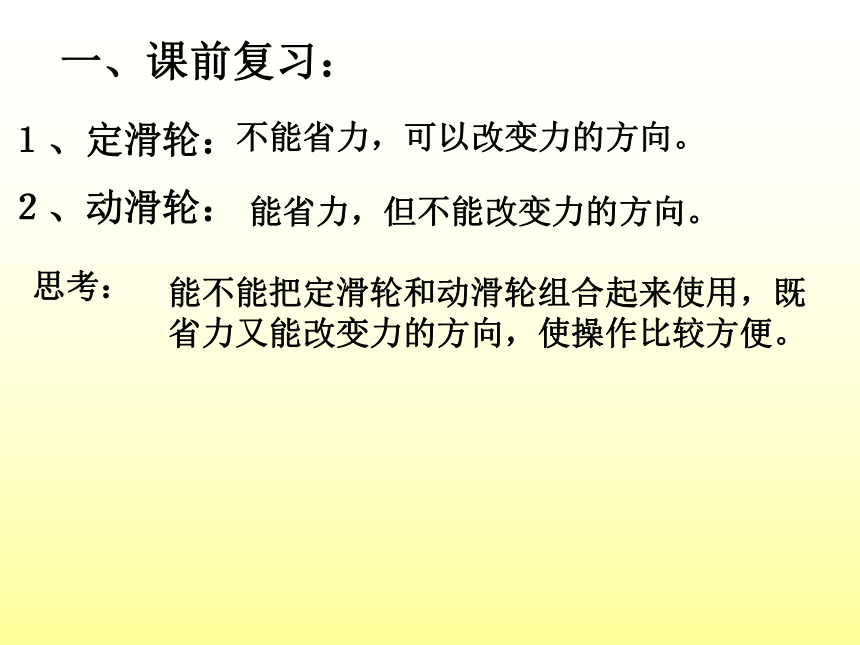

一、课前复习：
１、定滑轮：
不能省力，可以改变力的方向。
２、动滑轮：
能省力，但不能改变力的方向。
思考：
能不能把定滑轮和动滑轮组合起来使用，既省力又能改变力的方向，使操作比较方便。

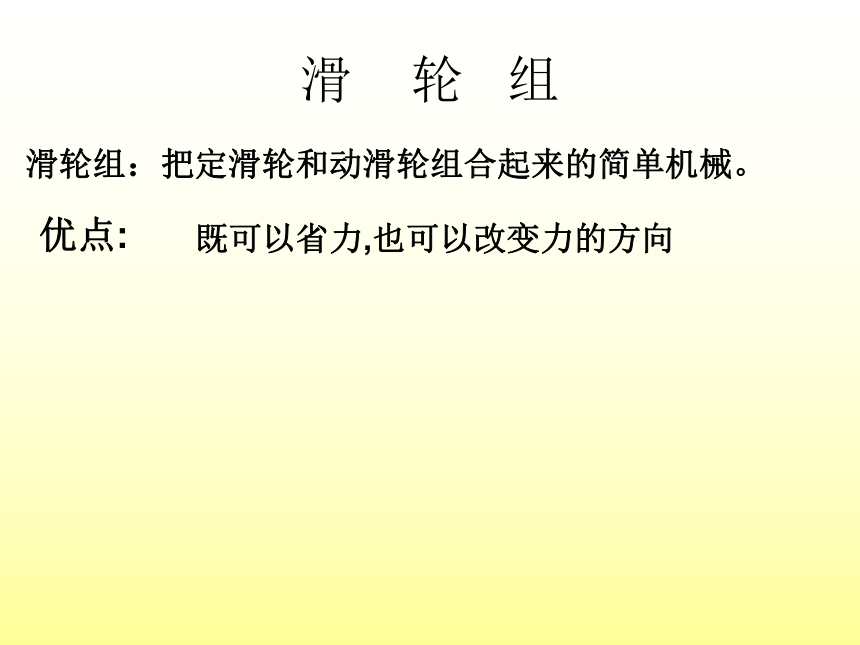

滑
轮
组
滑轮组：
把定滑轮和动滑轮组合起来的简单机械。
优点:
既可以省力,也可以改变力的方向
F

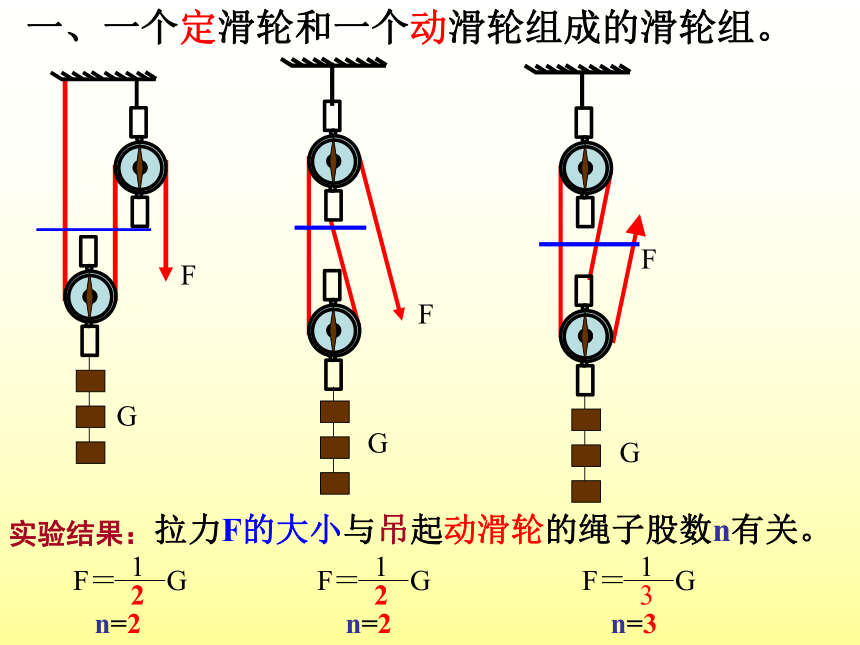

一、一个定滑轮和一个动滑轮组成的滑轮组。
F
F
G
G
G
实验结果：
1
2
F＝
G
1
3
F＝
G
1
2
F＝
G
拉力F的大小与吊起动滑轮的绳子股数n有关。
n=2
n=2
n=3
F

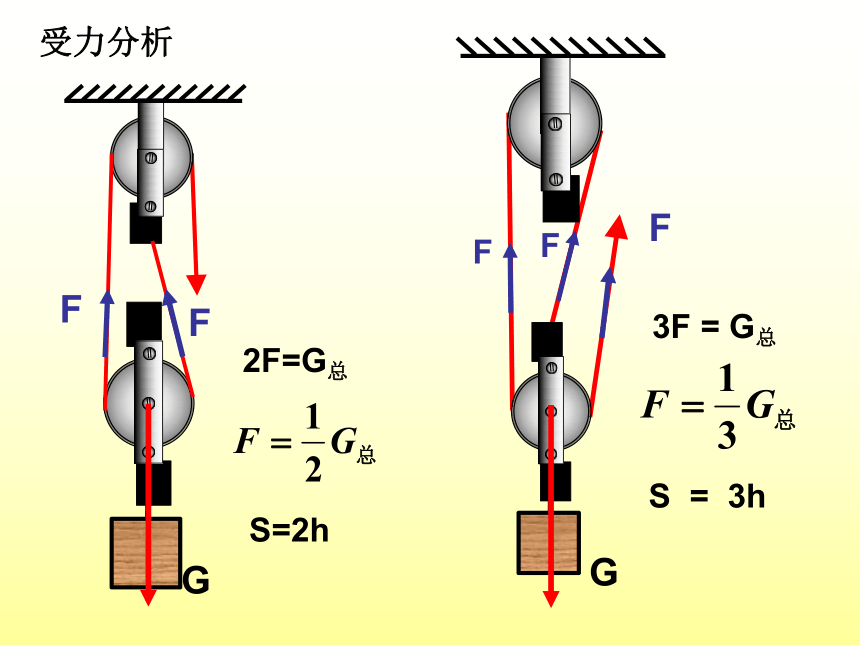

受力分析
F
G
G
F
F
F
2F=G总
S=2h
3F
=
G总
S
=
3h

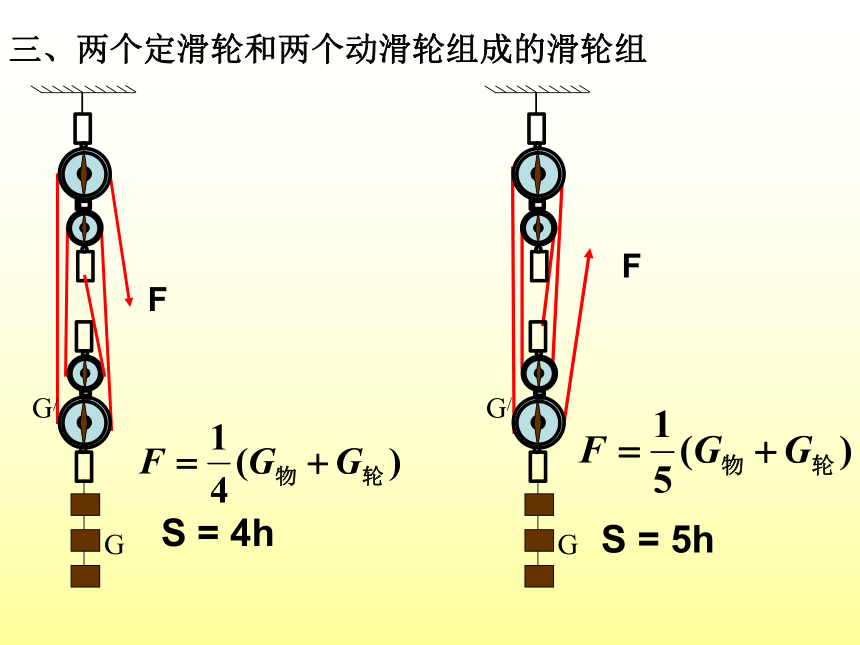

三、两个定滑轮和两个动滑轮组成的滑轮组
G/
G
G/
G
F
F
S
=
4h
S
=
5h

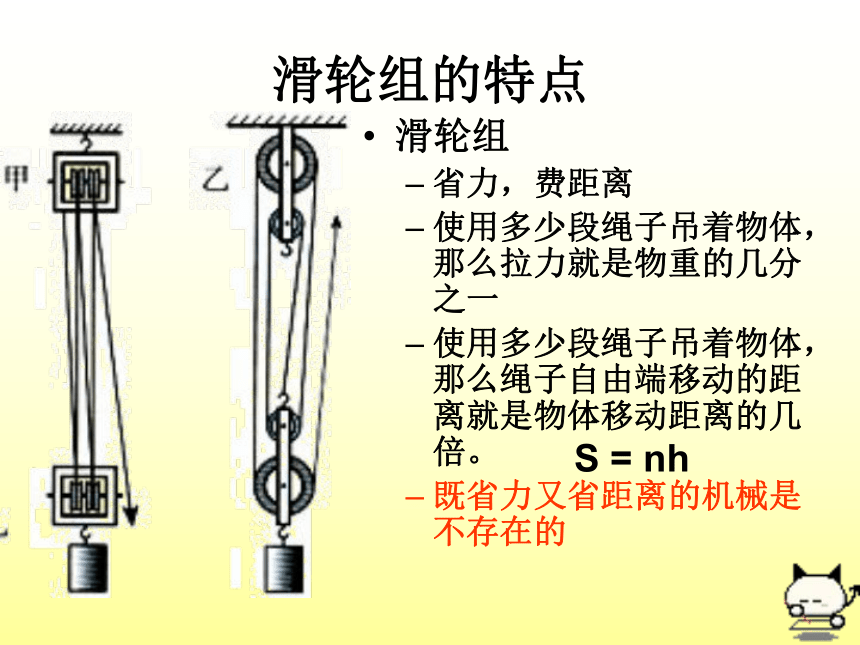

滑轮组的特点
滑轮组
省力，费距离
使用多少段绳子吊着物体，那么拉力就是物重的几分之一
使用多少段绳子吊着物体，那么绳子自由端移动的距离就是物体移动距离的几倍。
既省力又省距离的机械是不存在的
S
=
nh
2.一个站在地面上的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线
钩码重
G/N
钩码上升的高度h/cm
绳端拉力F/N
拉力所在的绳端移动的距离S/cm
2
5
0.6
20
1.用笔画线代替细绳组装滑轮组
(绳重和摩擦不计)
2.动滑轮总重?
例：一条绳子只能承受3000N的力，你怎样组装滑轮才能把104N的物体拉起来，要求滑轮的个数要最少，滑轮重、绳重及摩擦均不计)．
解析：设绳子段数为n，则有n=104N/3000N=4(段)“4”是个偶数，根据“奇动偶定”的组装原则，绳子的固定端应系在定滑轮框架上．由于要求滑轮个数最少，所以只用一个定滑轮即可。
答案：如图12-5-9所示。
F
.
补充：
实验表明，使用滑轮组拉重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子拉住，所用的力就是物体与接触面摩擦力的几分之一。即
f
N
G
T
如图所示，拉力F的大小等于＿＿＿＿。
如图所示，物体A重G＝80N，在F＝60N拉力下匀速前进，此时物体A受到的摩擦力等于＿＿＿＿N。（滑轮自重及绳子与滑轮的摩擦不计）
A
F
.
f
T
N
G
1:竖直方向上有一对平衡力N和G
2:水平方向上有一对平衡力T和f
G=N=80N
T=f=120N
1
2
F＝
f
因为
所以
f=2F=120N
综合分析得：
120N
巩固练习：
1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
2:
如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）
图(b)
100
100
50
3:如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。
(a)
(b)
(c)
(d)
(
b
)
(
c
)
(a)
(d)
轮轴
正视图
轮轴由一个大轮和一个轴组成
如果用力使大轮转，那么省力，费距离
如果用力使轴转，那么费力，省距离
侧视图
轮轴
⑴
斜面也是一种简单机械，使用斜面也可以省力。
⑵在斜面高相同时，斜面越长越省力。盘山公路修得弯弯曲曲，就是增加斜面长达到省力的应用。
3．斜面
斜面：省力、费距离
