18.2 电功率 同步课件（28张PPT）

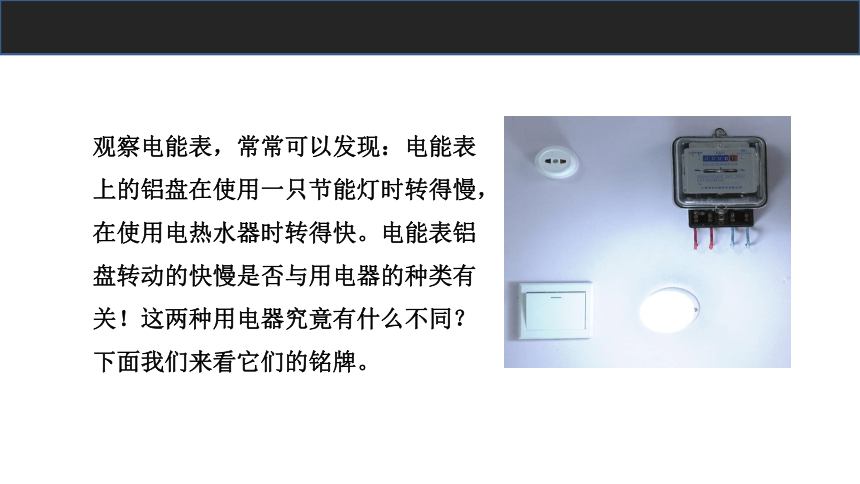

观察电能表，常常可以发现：电能表上的铝盘在使用一只节能灯时转得慢，在使用电热水器时转得快。电能表铝盘转动的快慢是否与用电器的种类有关！这两种用电器究竟有什么不同？
下面我们来看它们的铭牌。
观察与思考

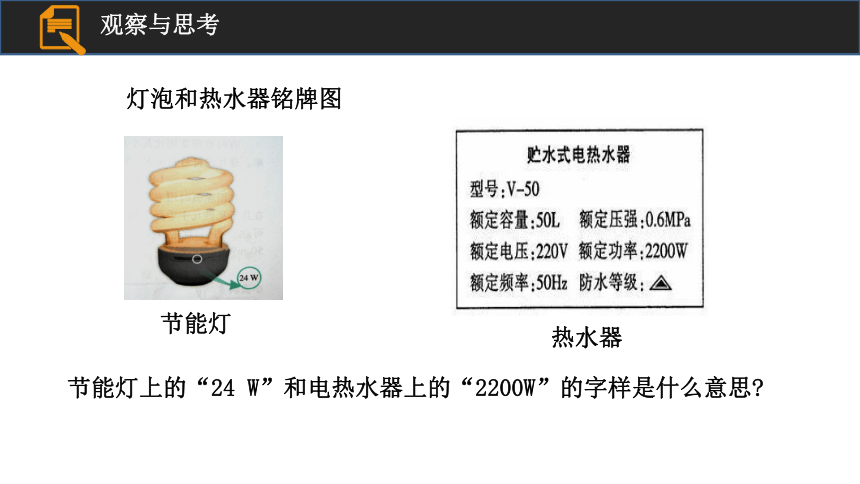

灯泡和热水器铭牌图
热水器
节能灯上的“24 W”和电热水器上的“2200W”的字样是什么意思?
节能灯
18.2 电功率

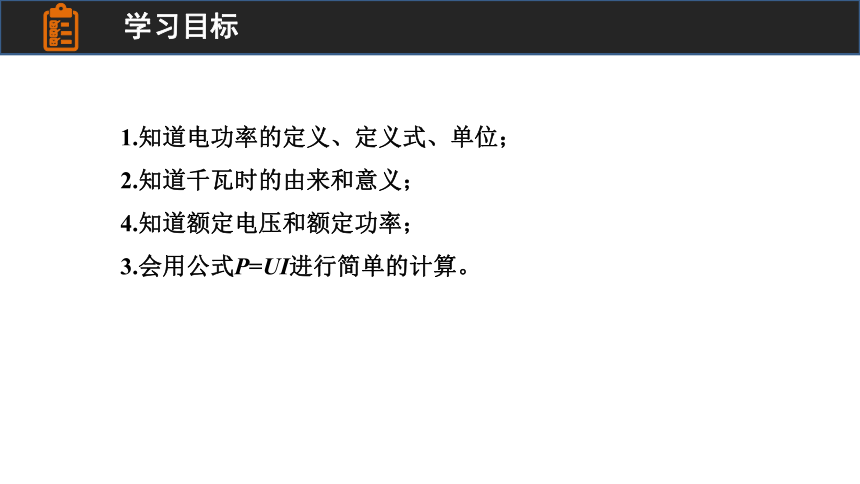

学习目标
1.知道电功率的定义、定义式、单位；
2.知道千瓦时的由来和意义；
4.知道额定电压和额定功率；
3.会用公式P=UI进行简单的计算。
电功率
01

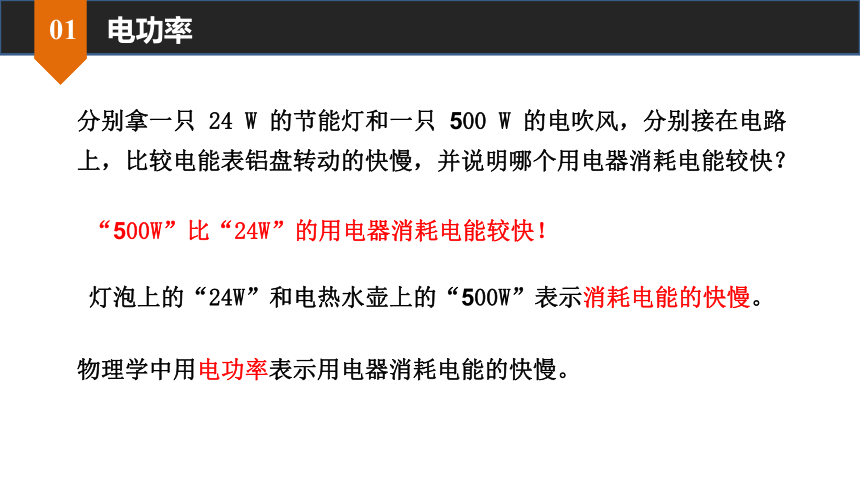

分别拿一只 24 W 的节能灯和一只 500 W 的电吹风，分别接在电路上，比较电能表铝盘转动的快慢，并说明哪个用电器消耗电能较快？
物理学中用电功率表示用电器消耗电能的快慢。
“500W”比“24W”的用电器消耗电能较快！
灯泡上的“24W”和电热水壶上的“500W”表示消耗电能的快慢。
归纳与小结
　　换算关系： 1 kW = 103 W
　　　　　　　 1 W = 103 mW
各种不同的用电器，电功率一般是不同的，翻看用电器的说明书，我们常常可以看到“电功率”这样的参数。下面是一些用电器的电功率。
1．物理意义：表示电流做功的快慢。
2．单位：
瓦特，简称瓦，符号是 W。
千瓦 (kW)，毫瓦(mW)
交流与讨论
{5940675A-B579-460E-94D1-54222C63F5DA}天河一号巨型计算机
4.04×106W
液晶电视机
约100W
家用空调
约1000W
排风扇
约20W
吸尘器
约800W
手电筒
约0.5W
电吹风机
约500W
计算器
约0.5mW
台式计算机
约200W
电子表
约0.01mW

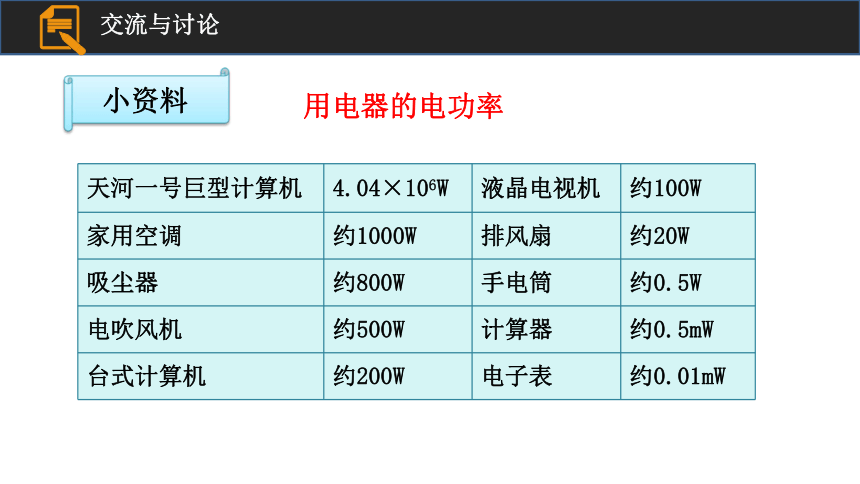

小资料
用电器的电功率
观察与思考

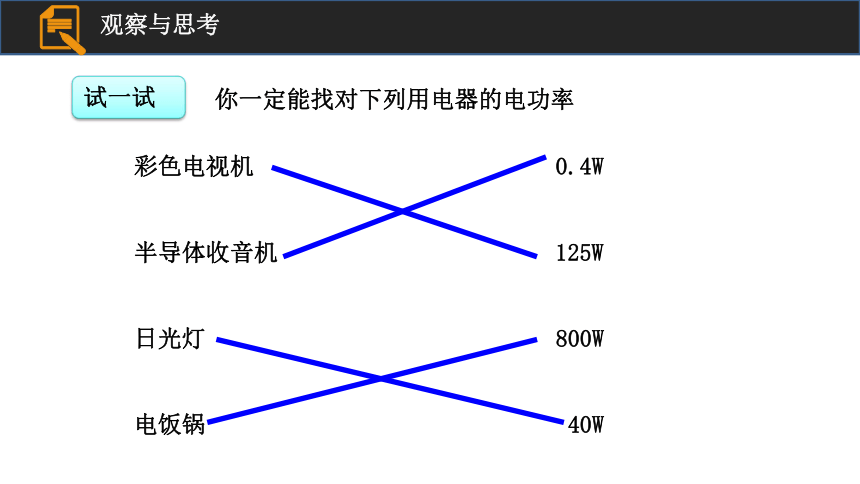

你一定能找对下列用电器的电功率
彩色电视机 0.4W
半导体收音机 125W
日光灯 800W
电饭锅 40W
试一试
交流与讨论
②电流做功相同，比较时间长短，
①通电时间相同，比较做功多少，

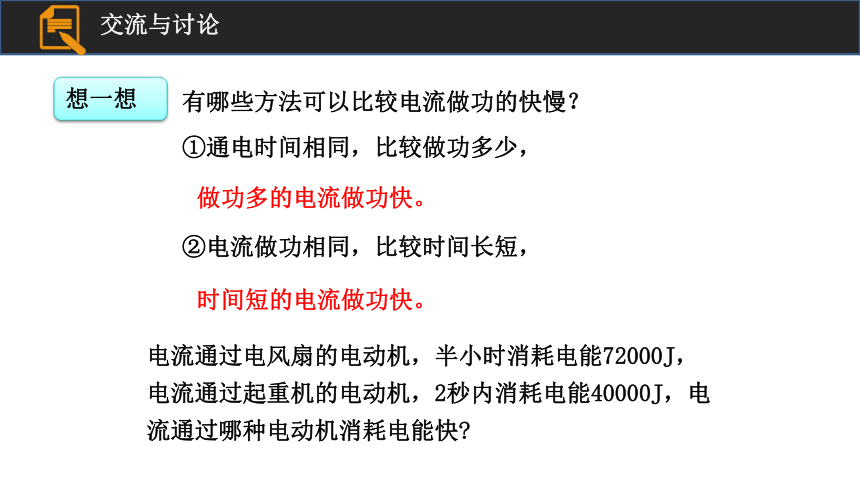

有哪些方法可以比较电流做功的快慢？
电流通过电风扇的电动机，半小时消耗电能72000J，电流通过起重机的电动机，2秒内消耗电能40000J，电流通过哪种电动机消耗电能快?
做功多的电流做功快。
时间短的电流做功快。
想一想
归纳与小结
P =
W
t
数学表达式为:
P =UI
由W =UIt，得:
W ——焦耳（J）
t —— 秒 （s）
P ——瓦特（W）
3. 电功率定义：电流在单位时间内所做的功。
1W = 1J/s=1V·A
功率 =
电功
时间
W ——千瓦时（kW · h ）
t —— 小时（h）
P ——千瓦（kW）
1瓦特 =1焦耳/秒
= 1伏特·安培
即：
观察与思考
我们学习了功率的公式
P =
W
t
P=UI
和
结合欧姆定律U=IR，电功率的公式还能变形为
P=I2R
P =
U2
R
和
仅适合纯电阻电路，即电能全部转化为内能的电路。
适合所有电路
观察与思考
在串联电路中电流处处相等，若电阻R1、R2的功率分别为P1、P2，则
4.串、并联电路中电功率的特点
I1
I2
结论：串联电路用电器的电功率与电阻成正比。
观察与思考
4.串、并联电路中电功率的特点
在并联电路中各支路电压相等，若电阻R1、R2的功率分别为P1、P2，则
U1
U2
结论：并联电路用电器的电功率与电阻成反比。
千瓦时的来历
02
kW · h 和 kW 是两个不同物理量的单位。
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
P =
W
t
观察与思考
W=Pt
=1kW×1h
=1kW·h
=1000W×3600s
=3.6×106J
即: 1kW·h＝3.6×106J
思考：从公式W＝Pt 你想到了节能的办法吗？
可以在不改变用电时间的情况下，尽可能的减小用电器的功率，也可以在不减小用电器功率的情况下，减少用电时间。也可以同时减小用电器的功率和用电时间。
例题讲解
例题 某电视机的功率是150W，每天使用3h，一个月用电多少千瓦时？（按30天计算）


额定电压额定功率
03
演示实验1：将两只“PZ220V 25W”和“PZ220V 60W”的灯泡，先后并联和串联接入家庭电路中，观察灯泡的发光情况。
现象：在串联电路中两灯泡变暗了，并且在并联电路中更亮的灯泡，在串联电路中反而更暗。
不同用电器的电功率一般不同，那么，在不同情况下，例如在不同电压下，同一个用电器的功率总是一样的吗?
观察与思考
演示实验：取一个标有“36V 25 W”的电灯泡。把它接在36V的电路中，它正常发光。把它分别接在24V的电路中，它发光暗淡；把它接在40V电路中，它发光强烈。
归纳与小结
3．实际电压、实际功率
　 实际加在用电器两端的电压U实。
　 用电器在实际电压下工作时的功率P实。
1．额定电压：用电器正常工作时的电压U额。
2．额定功率：用电器在额定电压下工作时的功率P额。
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
知识拓展
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。

灯泡的亮度是由灯泡在电路中工作时的实际功率所决定的。
电功率的测量
04
测量方法一：
原理：
实验步骤：
用电能表测出用电器消耗的电能W，用停表测出用电时间t，由公式 计算出用电器的电功率。
P =
W
t
P =
W
t

测量方法二：
原理：
实验步骤：
用电压表测出用电器两端的电压U，用电流表测出通过用电器的电流I，由公式P = UI计算出用电器的电功率。
P=UI
电功率的测量
04
随堂练习
1、一只电热水壶的铭牌上标着“220V 1000W”的字样，它正常工作时，电流是多少？
随堂练习
2、一盏电灯25h耗电1Kw.h，这盏电灯的电功率是多少？
随堂练习
3、一个“220Ｖ800W “的电炉，正常工作的电阻有多大？假如电压降到200V，电阻丝的电阻不变，这是的实际功率有多大？
随堂练习
4、某次雷电的电流约2×104A，电压约108V，放电时间约0.001S。这次雷电的电功率约多少千瓦？释放多少能量？
知识总结
电功率
电功率
定义：表示电流做功的快慢
单位：瓦(W)，千瓦(kW)，豪瓦(mW)
表达式：
P =
W
t
推导式：
P=I 2R
P =UI=
U2
R
“千瓦时”的来历
额定电压和额定功率
电功率的测量：P=UI
再 见
