11.2电路组成和连接方式

(共22张PPT)
单击页面即可演示

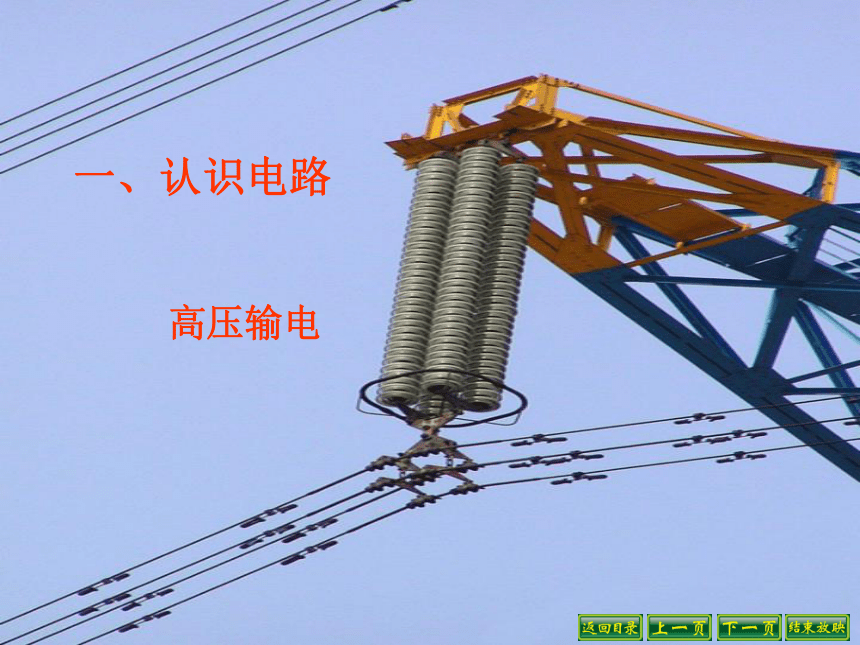

高压输电
一、认识电路

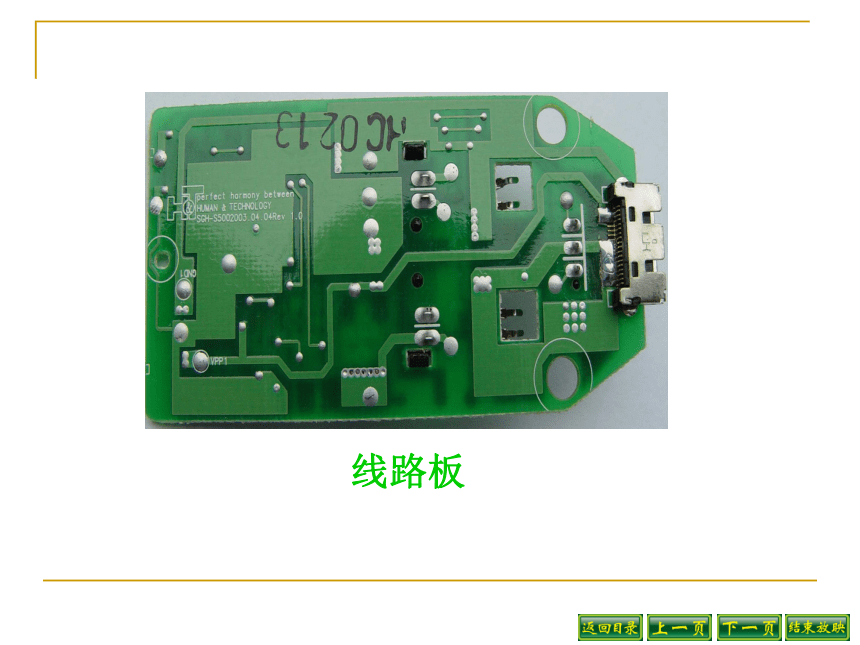

线路板

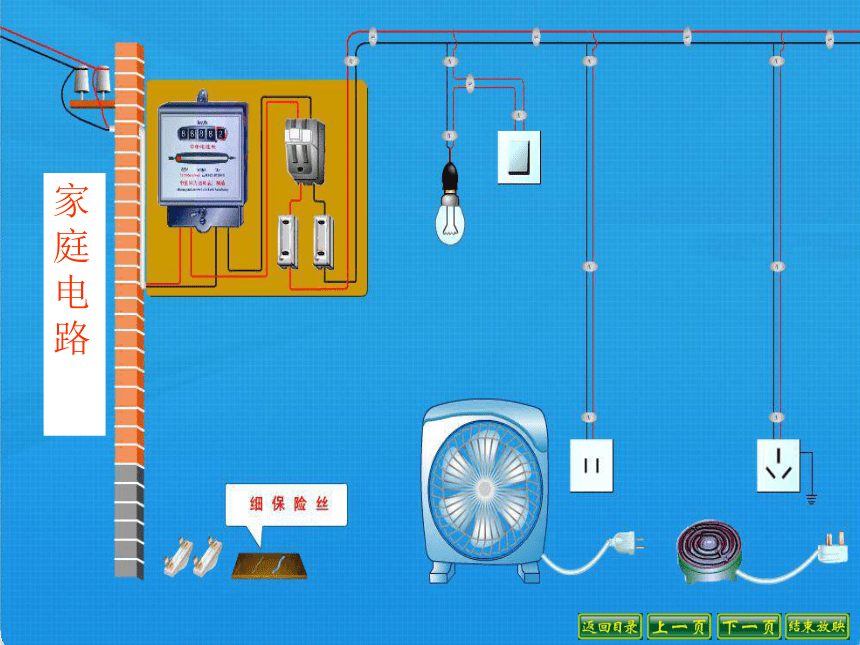

家庭电路

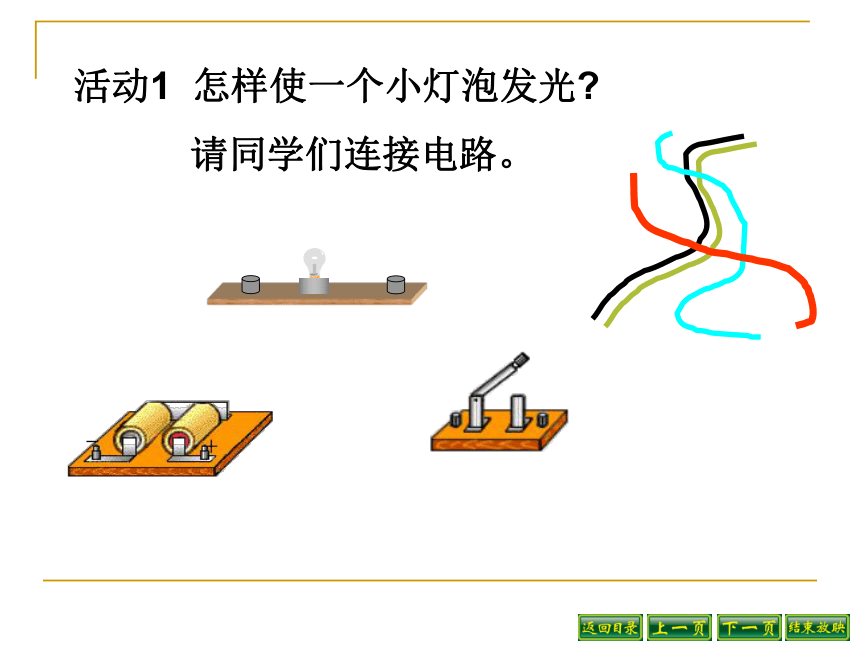

活动1 怎样使一个小灯泡发光
请同学们连接电路。

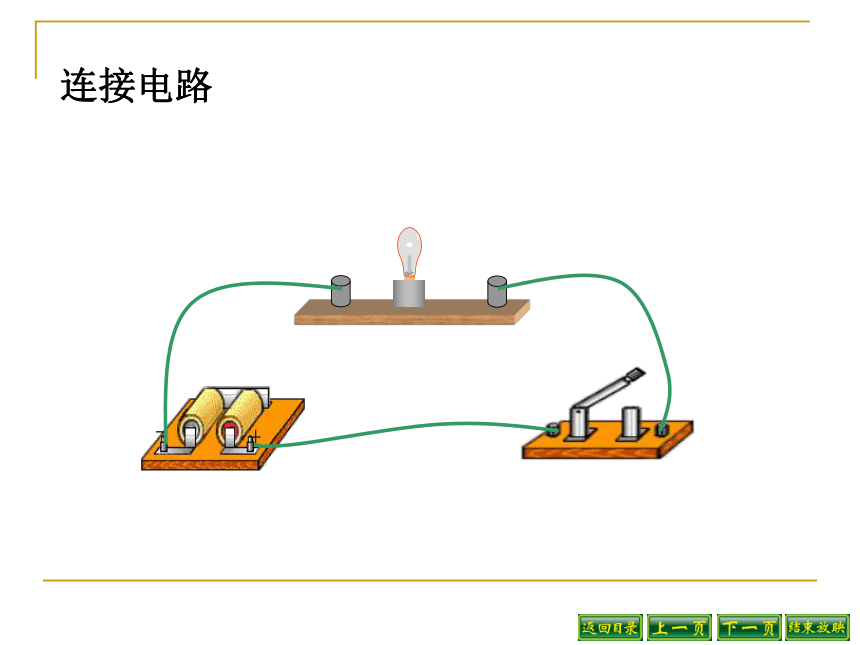

连接电路

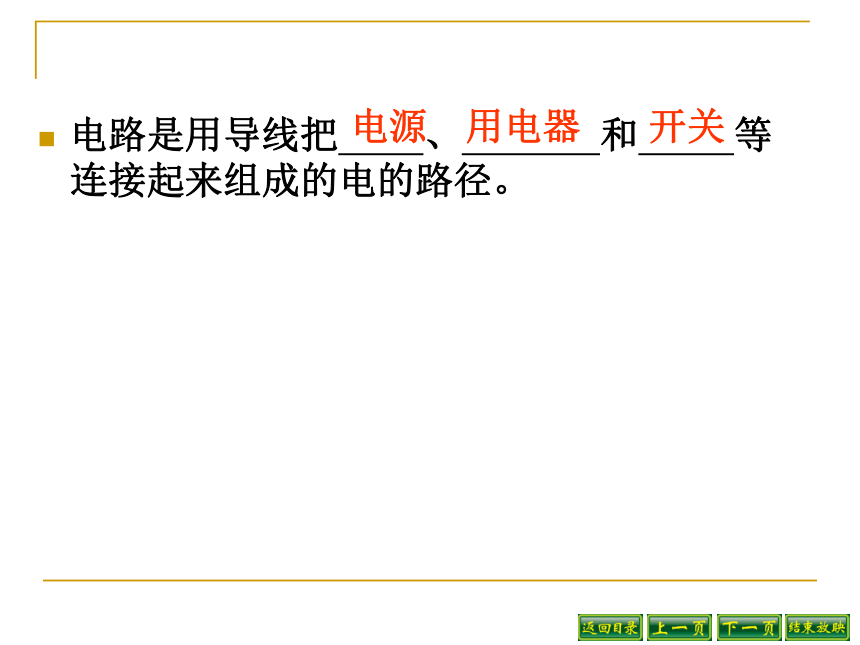

电路是用导线把 、 和 等连接起来组成的电的路径。
电源
开关
用电器
二、通路、开路和短路

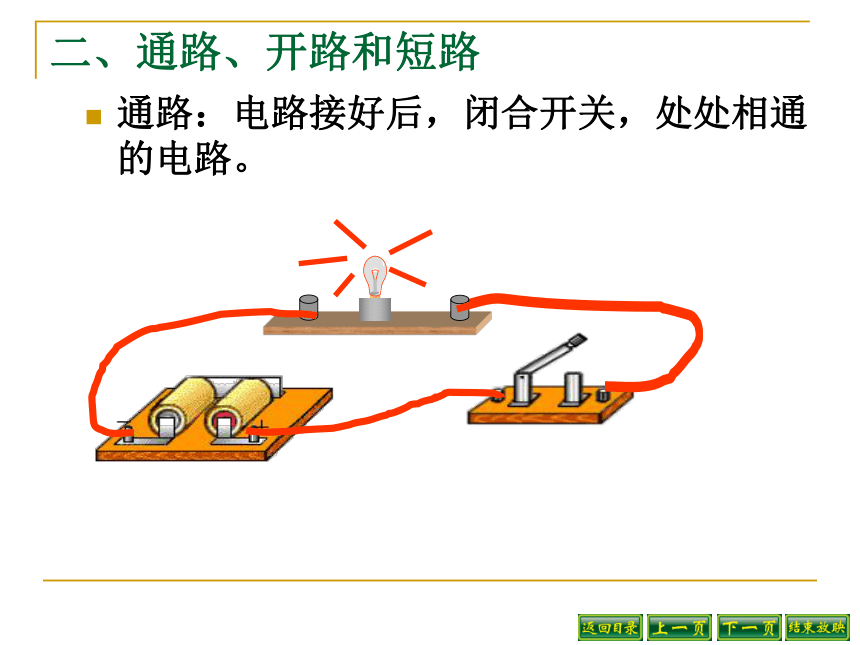

通路：电路接好后，闭合开关，处处相通的电路。

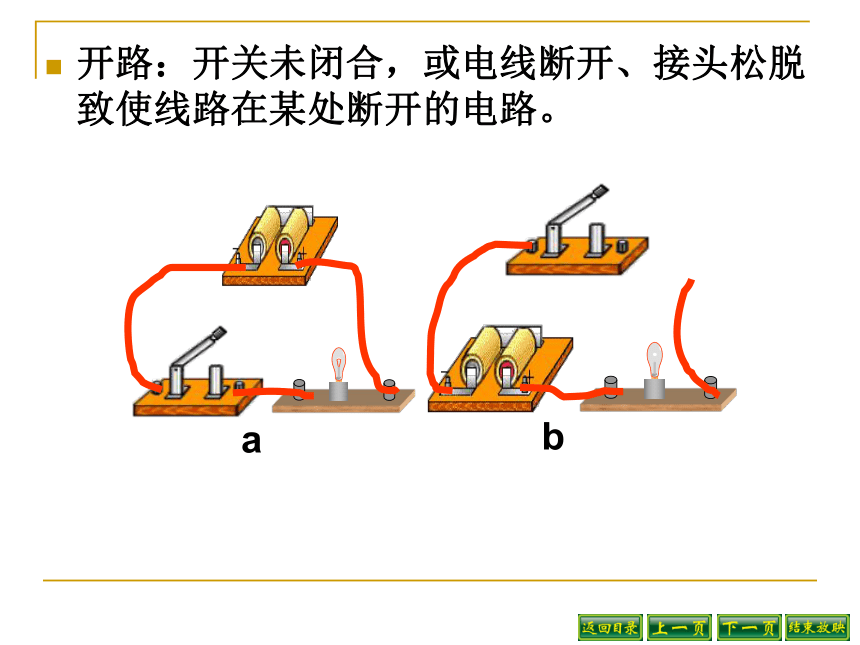

开路：开关未闭合，或电线断开、接头松脱致使线路在某处断开的电路。
a
b
导线不经过用电器直接跟电源两极连接的电路。
轻则会引起电路故障，重则将烧毁电器，甚至引起火灾。
三、怎样画电路图
一些常用电路元件符号
电池
电灯
开关
导线交叉不相接
导线交叉相接
画出图示电路的电路图
画电路图应该做到以下几点：
1.要用统一规定的符号。
2.连接线要画成横平竖直。
3.电路图要简洁、整齐、美观。
四、电路的连接方式
活动２怎样使下面的两个小灯泡同时发光
同学们自己动手做实验。
画出相应的电路图
(一) 串联：两个小灯泡顺次相连。
（二）并联：两个小灯泡并列连接。
干路
支路
练习
1.按实物图画出相应的电路图。
2.按电路图连接相应的实物图。
