11.4探究串、并联电路的电流规律

(共12张PPT)
单击页面即可演示

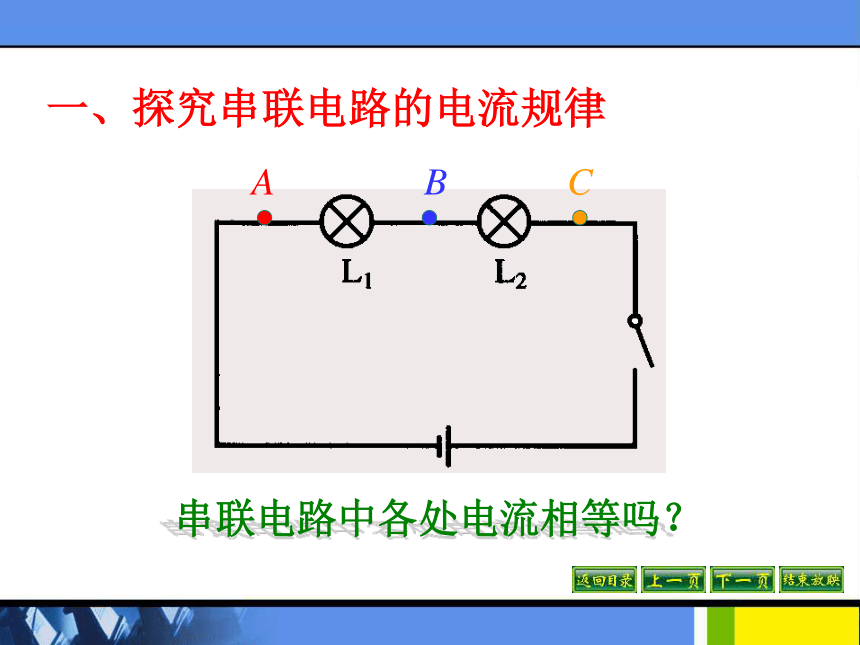

一、探究串联电路的电流规律
A
B
C

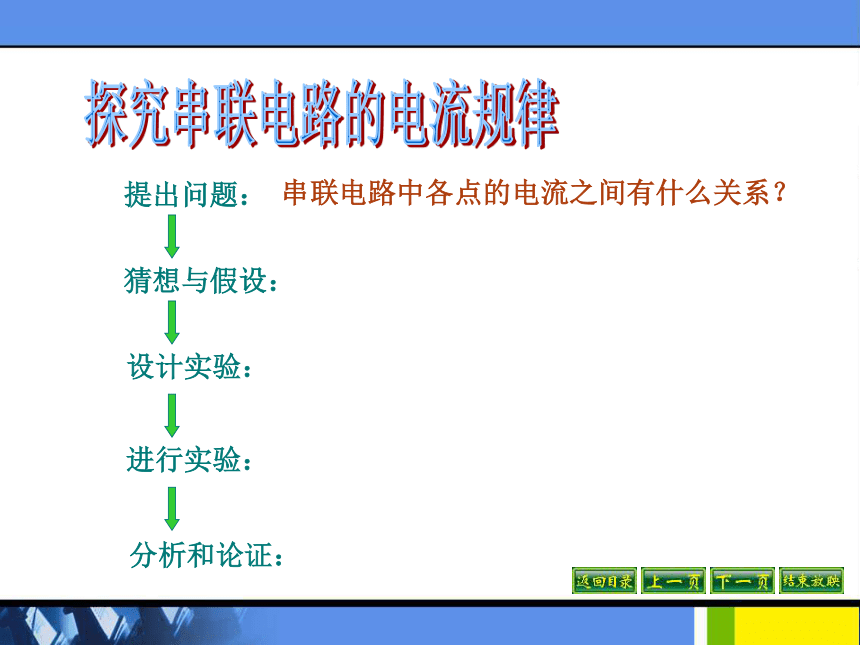

提出问题：
串联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
分析和论证：
进行实验：
测量A处电流
A
B
C
测量B处电流
测量C处电流
A点电流/A
B点电流/A
C点电流/A
第一次测量
第二次测量
第三次测量
串联电路中电流处处都相等
有一种节日彩灯上串联着20只小灯泡．如果电源插头处的电流为200 mA，那么，通过每只小灯泡的电流是多大
提出问题：
并联电路中的电流有什么关系？
猜想与假设：
设计实验：
分析和论证：
进行实验：
二、探究并联电路的电流规律
测量干路电流
测量A处电流
测量B处电流
A点电流/A B点电流/A 干路电流/A
第一次测量
第二次测量
第三次测量
并联电路中干路电流等于各支路
电流之和
1．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为0.5A、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
2.两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
