全球气压带、风带的移动

(共12张PPT)
二、全球气压带、风带的移动
第一课时

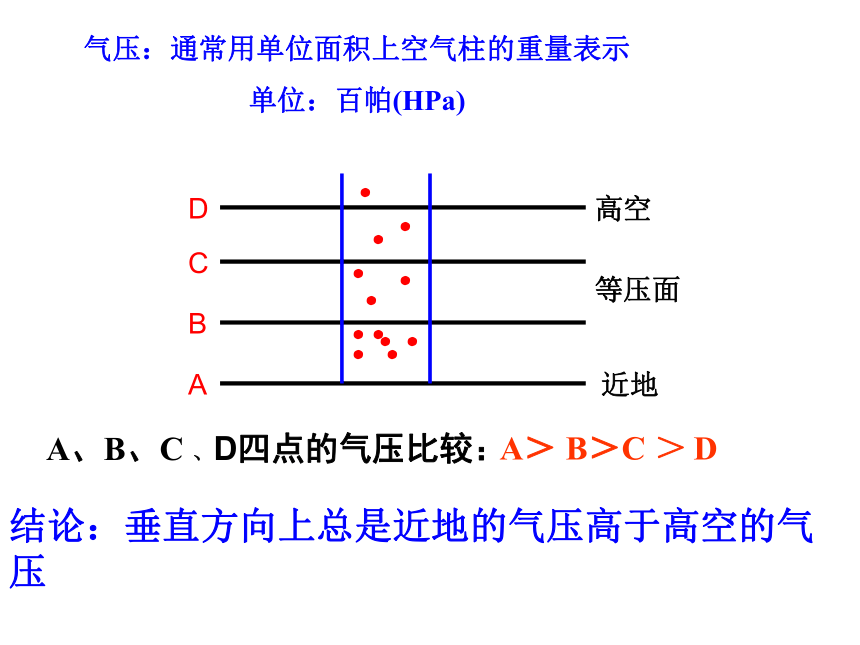

气压：通常用单位面积上空气柱的重量表示
单位：百帕(HPa)
A、B、C 、D四点的气压比较：
A＞ B＞C ＞ D
近地
等压面
高空
A
D
B
C
．
．
．
．
．
．
．
．
．
．
．
．
结论：垂直方向上总是近地的气压高于高空的气压
高压
高压
地面
B
A
C
受热
冷却
冷却
低压
低压
1.高空的气压高低与地面相反
地面冷热不均
大气垂直运动
同一水平面
产生气压差异
大气水平运动
（形成风）
2.等压面凸起的地方是高压区，等压面下凹的地方是低压区
低压
高压
直接原因
根本原因
风
风
风
风

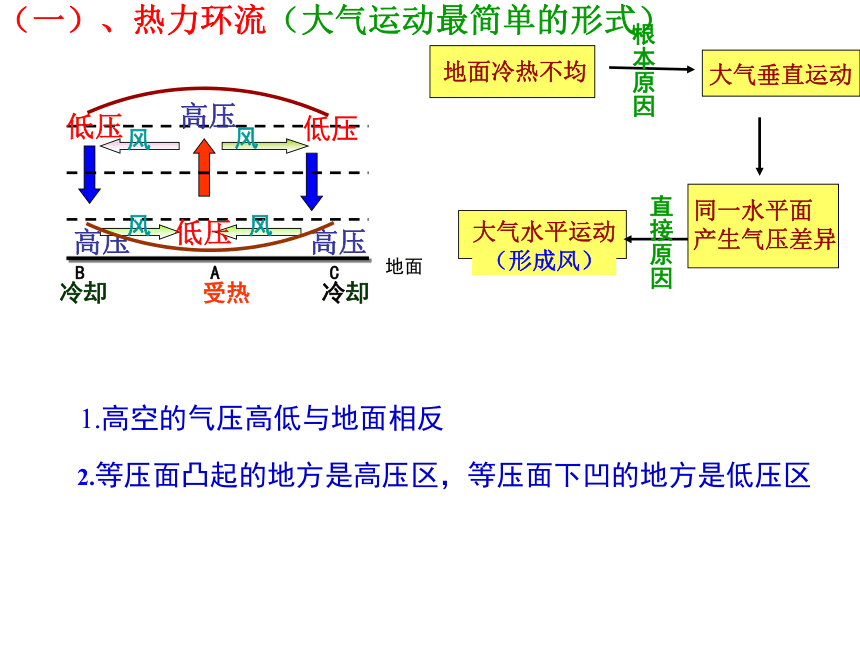

（一）、热力环流（大气运动最简单的形式）

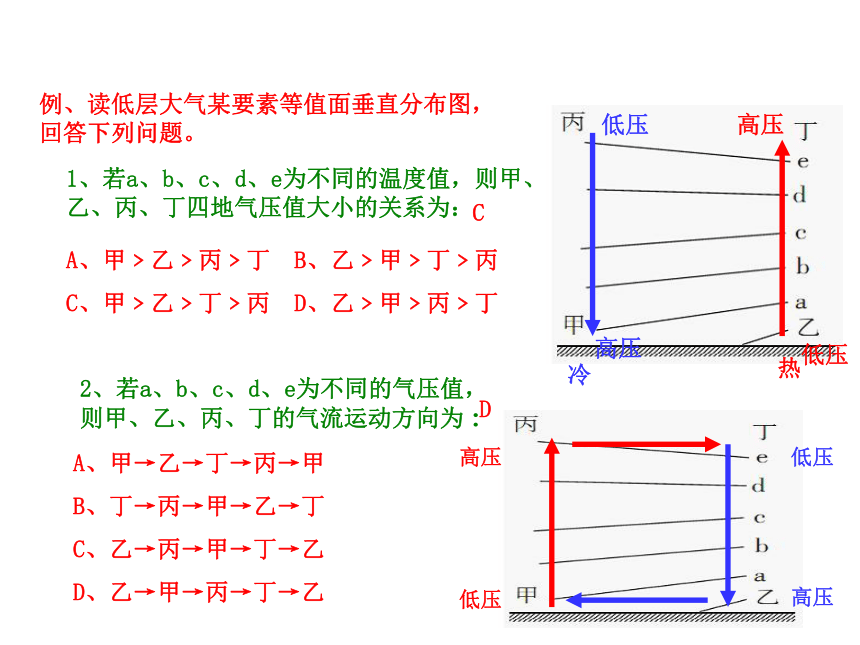

例、读低层大气某要素等值面垂直分布图，回答下列问题。
1、若a、b、c、d、e为不同的温度值，则甲、乙、丙、丁四地气压值大小的关系为：
A、甲﹥乙﹥丙﹥丁 B、乙﹥甲﹥丁﹥丙
C、甲﹥乙﹥丁﹥丙 D、乙﹥甲﹥丙﹥丁
2、若a、b、c、d、e为不同的气压值，则甲、乙、丙、丁的气流运动方向为：
A、甲→乙→丁→丙→甲
B、丁→丙→甲→乙→丁
C、乙→丙→甲→丁→乙
D、乙→甲→丙→丁→乙
热
冷
高压
高压
低压
低压
C
高压
低压
高压
低压
D
城市与郊区之间的热力环流
上升气流
市区
郊区
郊区
由郊区流向市区
由郊区流向市区

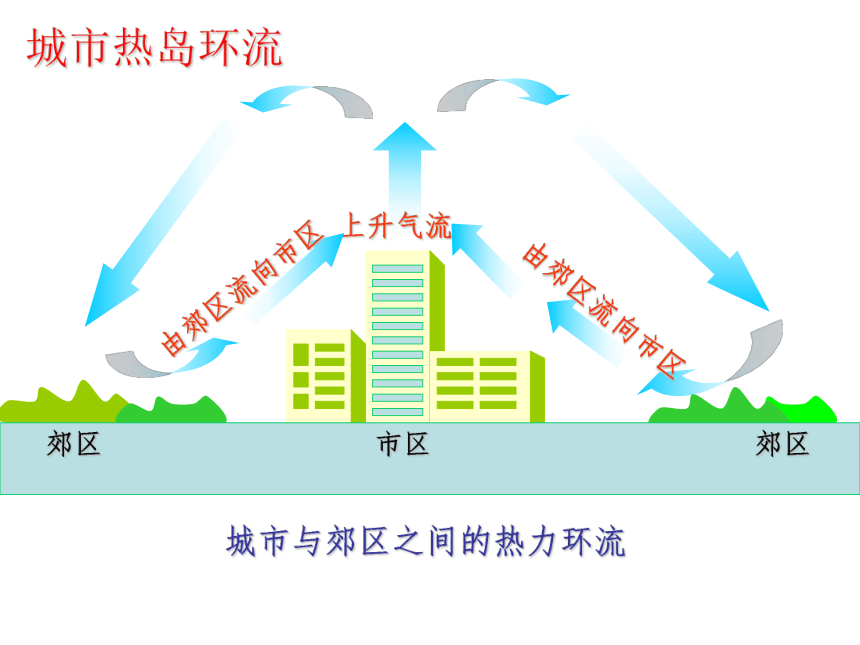

城市热岛环流
城市与郊区之间的热力环流
上升气流
市区
郊区
郊区
由郊区流向市区
由郊区流向市区

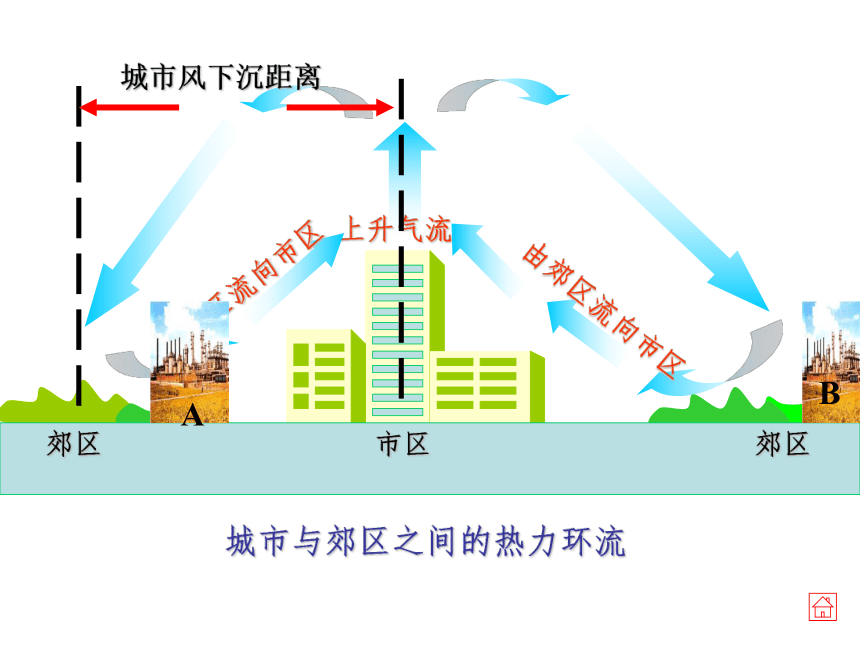

城市风下沉距离
A
B
海陆风
白天陆地升温快
（相对为热源）
海洋升温慢
（相对为冷源）
海风
海陆风
夜晚陆地降温快（冷源）
海洋降温慢
（热源）
陆风
水平气压梯度力
1008
1010
1006
hpa
等压线
高压
低压
（二）大气的水平运动——风的形成
1. 风形成的原动力(直接原因）
⑴垂直于等压线
⑵由高压指向低压
气压梯度力（→）与地转偏向力（→）共同作用下行成的风（北半球）
1008
1010
1006
1004
1002
1000
（hpa）
与等压线平行
风向
地转偏向力只改变风向不改变风速
高空中的风：
顺着风向走，高压在右手
北半球，近地面大气中的风向（考虑摩擦力）
摩擦力
风向
1010
1008
1006
1004
1002
1000
998
(hPa)
996
水平气压梯度力
地转偏向力
摩擦力
地转偏向力
水平气压梯度力
顺着风向走，高压在右后
水平气压梯度力
地转偏向力
摩擦力
风向与等压线垂直
风向与等压线平行
风向与等压线有一交角
