6.2 地质灾害 课件49张

地
质
灾
害
——地震、滑坡、泥石流
第六章第二节
河北唐山发生里氏7.8级大地震
Tangshan earthquake with magnitude 7.8 occurred in Hebei Province
1976年7月28日3时42分， “是时，人正酣睡，万籁俱寂。突然，地光闪射，地声轰鸣，房倒屋塌，地裂山崩。数秒之内，百年城市建设夷为墟土，二十四万城乡居民殁于瓦砾，十六万多人顿成伤残，七千多家庭断门绝烟。”唐山抗震纪念碑的碑文如此诉说着这场重大灾难
你知道地震是怎么发生的吗?
地震会给人类造成哪些危害?
地质灾害
地质灾害
地震
火山喷发
滑坡
泥石流
地质灾害是指岩石圈中各种地质作用和人为因素，所引发的自然灾害。
CONTENTS
01
Earthquake.
… …
地震
02
Landslides and mudslides..
… …
滑坡和泥石流
地震 EAR.Q
”
Earthquake.
… …
/ 01

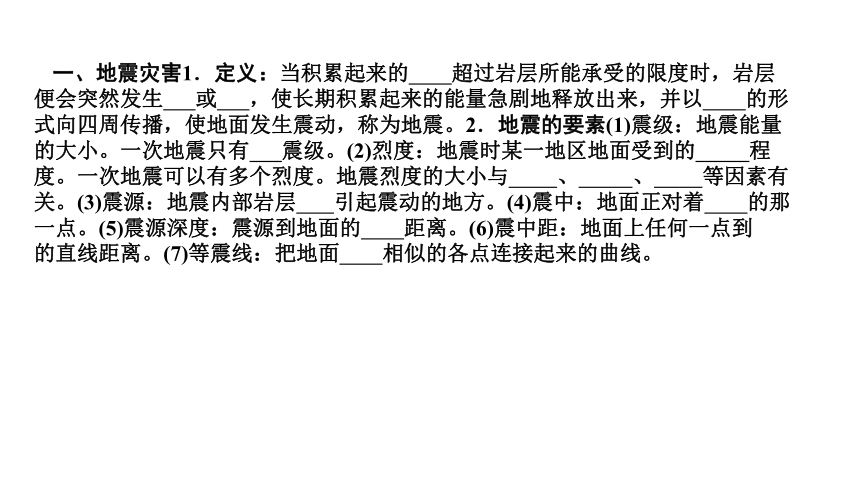

一、地震灾害1．定义：当积累起来的 超过岩层所能承受的限度时，岩层便会突然发生 或 ，使长期积累起来的能量急剧地释放出来，并以 的形式向四周传播，使地面发生震动，称为地震。2．地震的要素(1)震级：地震能量的大小。一次地震只有 震级。(2)烈度：地震时某一地区地面受到的 程度。一次地震可以有多个烈度。地震烈度的大小与 、 、 等因素有关。(3)震源：地震内部岩层 引起震动的地方。(4)震中：地面正对着 的那一点。(5)震源深度：震源到地面的 距离。(6)震中距：地面上任何一点到 的直线距离。(7)等震线：把地面 相似的各点连接起来的曲线。
3．危害(1)造成 。(2)破坏 、 、 等基础设施。(3)导致人员伤亡和财产损失。(4)诱发 、 、 、 、 、有毒气体泄漏、 等灾害。(5)造成家破人亡和生活突变，从而严重损害灾区人们的心理健康。4．分布地区(1)地震易发区： 的交界处，地壳极不稳定。(2)两大地震带地中海—喜马拉雅地带(环太平洋地带)(3)我国的地震灾害①地震灾害发生 、 、 。②发生频繁的地区有台湾、西藏、新疆、青海、云南、四川等。
地震
1、概念：地应力超过岩层所能承受的限度时，岩层发生断裂或错位，使长期聚集起来的能量急剧释放，并以地震波的形式向四周传播，使地面发生震动，称为地震。

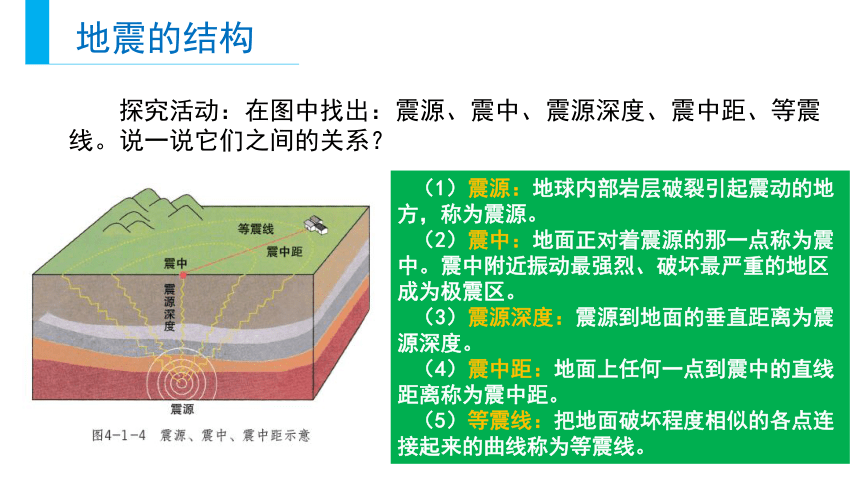

探究活动：在图中找出：震源、震中、震源深度、震中距、等震线。说一说它们之间的关系？

地震的结构
（1）震源：地球内部岩层破裂引起震动的地方，称为震源。
（2）震中：地面正对着震源的那一点称为震中。震中附近振动最强烈、破坏最严重的地区成为极震区。
（3）震源深度：震源到地面的垂直距离为震源深度。
（4）震中距：地面上任何一点到震中的直线距离称为震中距。
（5）等震线：把地面破坏程度相似的各点连接起来的曲线称为等震线。
地震
注意：
①一次地震只有一个震级
②一般而言，5级以上的地震会造成破坏，7级以上的地震会造成重大损害。
震级：衡量地震释放的能量大小的指标
①一次地震，可以有多个烈度。
②一般来说：震级越大，烈度越大。
此外，烈度还与震源深度、震中距、地质结构和地面建筑等有密切关系。
烈度：表示地震时地面受到的影响和破坏程度。

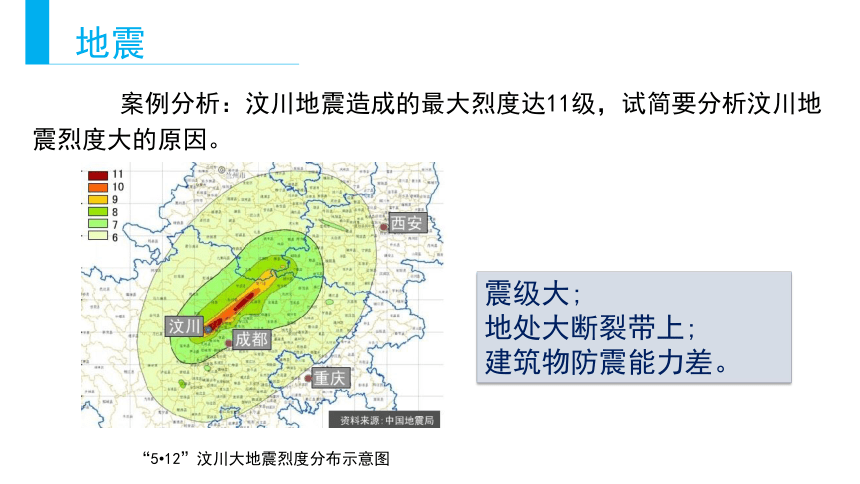

“5?12”汶川大地震烈度分布示意图
案例分析：汶川地震造成的最大烈度达11级，试简要分析汶川地震烈度大的原因。
震级大;
地处大断裂带上;
建筑物防震能力差。
地震
地震波
地震波：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。地震波分为纵波（P波）和横波（S波）。
地球的内部圈层结构主要依靠地震波为划分依据。
当发生地震时，陆地上的人们会有什么感觉?如果是在海洋上的航行者会有什么感觉呢？
课堂思考
陆地上的人首先感受到的是上下颠簸，然后是左右摇晃；而海洋上的人只能感受到上下颠簸。
因为纵波传播速度快，可在固、液、气三态物质中传播，而横波只能在固态中传播。
板块构造学说
岩石圈是由若干刚性板块构成的，全球可以划分为六大板块。
板块内部：比较稳定 板块边界：比较活跃
世界火山地震带
——形成原因：
地壳构造运动
→地壳中积累的地应力超过岩层所能承受的限度时，岩层便会突然断裂或错位，
→使长期积累的能量急剧释放出来，并以地震波的形式向四周传播，使地面发生震动，成为地震。
构造地震（说明：绝大部分地震都是构造地震）
世界火山地震带
——分布规律：
板块交界处、板块内部大的断裂活动构造带为地震多发地区（地震、火山活动在空间分布上基本一致，呈带状分布。 ）
——多发的原因：
位于地质构造断裂地带，地壳活跃，地球内部能量集中，释放较频繁，故地震多发。
世界主要地震带：地中海一喜马拉雅地带、环太平洋地带
地震
地震
我国地震的分布特点：
地震分布广；地震地区分布不均，西多东少；地震呈带状分布，地震带多与活动性断裂带的分布一致。
我国有四大地震带:
环太平洋地震带上——
（1）东南部的台湾和福建沿海;
（2）华北地区：太行山沿线和京津唐地区
喜马拉雅-地中海地震带上
（3）西南地区：青藏高原和它边缘的四川、云南两省西部;
（4）西北地区：新疆,甘肃和宁夏
地震
地震的危害
1、地震所造成的直接灾害有：
建筑物与构筑物的破坏，如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等等。
地面破坏，如地面裂缝、塌陷，喷水冒砂等。
山体等自然物的破坏，如山崩、滑坡等。
海啸、海底地震引起的巨大海浪冲上海岸，造成沿海地区的破坏。
2、地震引起的次生灾害主要有：
火灾，由震后火源失控引起；
水灾，由水坝决口或山崩壅塞河道等引起； 毒气泄漏，由建筑物或装置破坏等引起；
瘟疫，由震后生存环境的严重破坏所引起。
地震的直接危害与影响 Direct harm and influence of earthquake
-04
—— Collapsed buildings.
地震会造成房屋倒塌，破坏道路、管道、通信等基础设施，导致人员伤亡和财产损失
—— Induced landslide
地震还会诱发崩塌、滑坡、泥石流、火灾、海啸、有毒气体泄漏、疫病蔓延等灾害
房屋倒塌
诱发滑坡
Overlooking the river landscape belt of Beichuan new County
加强地震科研资金与技术投入
加强管理，建立统一防灾减灾管理体制和应急预案
加强地震减灾教育与演练
健全相关法律……
积极参与地震演习，提高防震减震意识
提高自救互救能力……
加强地震监测
加强防震隔震技术研究……
技术层面

国家层面

公众层面

地震的防御措施
地震到底是怎么形成的？
How did earthquakes form?
地震的长期危害与影响 Long term harm and influence of earthquake
-05
地震不仅破坏当地的资源环境和生态系统，还会造成家破人亡和生活突变，从而严重损害灾区人们的心理健康
这些影响具有一定的滞后性和隐蔽性，持续时间往往长久
图示2008年四川省汶川县映秀镇漩口中学地震遗址
地震预防知识宣传片
Propaganda video of earthquake prevention knowledge
滑坡和泥石流
”
Landslides and mudslides.
… …
/ 02
二、滑坡和泥石流1．滑坡 (1)定义：滑坡是山地 的岩体或土体，因河流冲刷、地下水活动、地震及人类活动等原因，在 作用下，沿一定的 整体下滑的现象。 (2)滑坡多发原因工程建设频繁的地区
(3)危害可能造成重大人员伤亡
2．泥石流(1)定义：泥石流是山区 中由 或 等激发的，含有大量 、 的特殊洪流。(2)发生条件
(3)危害
3．我国的滑坡和泥石流分布广泛，发生频繁，尤以 地区最为多发。
滑坡
概念：滑坡是山地斜坡上不稳定的岩体与土体，在重力作用下沿一定滑动面整体向下滑动的地质现象。
滑坡
发生机制——三个基本因素？
发生条件：
一般发生在岩体比较破碎、地势起伏较大、植被覆盖较差的地区。
——暴雨（水分渗入软弱面）、地震等起了诱发作用。
?不稳定的山坡形态（陡峭的坡度和凌空面）
?软弱面的存在（岩体中的裂隙和松软夹层）
?破坏平衡的触发作用
——大规模的工程（开挖山脚、坡面增加负荷、蓄水等）兴建起了诱发作用？（破坏了斜坡的稳定条件，或者增加了灾害发生的触发机制，增加了滑坡发生的可能和强度）
——山地丘陵区和工程建设频繁的地区，都是滑坡多发区。
滑坡高发地区分布特征
岩体比
较破碎
OA
The rock mass is relatively broken
… …
地势起
伏较大
OB
The terrain fluctuates greatly
… …
植被覆
盖度较差
OC
The vegetation coverage is poor
… …
工程建
设频繁
OD
Frequent construction.
… …
滑坡
发生过程:
蠕动变形—>急剧滑动—>渐趋稳定
案例分析：5·12汶川大地震引起山体滑坡堵塞河谷后，形成了许多堰塞湖。 唐家山堰塞湖危险性最大。
滑坡灾害
滑坡灾害
工程措施：
实施护坡工程;恢复地表植被
例如加固岩体——通过岩体改造工程，加固稳定变形土体；
非工程措施：
技术措施如加强预报——利用地理信息技术加强监测和预报；加强科学研究，建立灾情监测系统；
建立健全减灾工作的政策法规体系，加强管理；
加强公众的减灾教育——通过减灾规划和防灾法律、减灾管理及公众减灾教育等。
防御措施——减轻滑坡灾害的主要措施。
泥石流
（1）概念：泥石流是山区沟谷中由暴雨、冰雪融水等激发的、含有大量泥沙石块的特殊洪流。
泥石流
（2）危害：堵塞江河，摧毁城镇和村庄，破坏森林、农田、道路，对人民的生命财产、生产活动以及环境造成很大的危害。
泥石流
案例分析：2010年7日夜至8日凌晨，地点：甘肃甘南藏族自治州舟曲县 起因：暴雨引发山洪泥石流冲进县城 ...
泥石流
泥石流示意图及泥石流逃生示意图。
当泥石流发生时，在泥石流的流经区和堆积区的游客，应该如何正确逃生？
听到泥石流的声音和发出的泥石流警报，就快速向垂直于河道两岸的高山地区逃跑，直到跑到相对安全的高度。
我国山区面积广大，滑坡和泥石流分布广泛，发生频繁，尤以西南地区最为多发
活动:认识自然灾害的关联性
一种自然灾害可能直接引发多种灾害。参考旱灾直接引发的灾害示意，列出地震直接引发的多种灾害
旱灾
火灾
沙尘暴
淡水短缺
饥荒
病虫害
…….
活动:认识自然灾害的关联性
一种自然灾害可能直接引发多种灾害。参考旱灾直接引发的灾害示意，列出地震直接引发的多种灾害
地震
…….
活动:认识自然灾害的关联性
一种自然灾害引发的灾害，会进一步引发其他灾害，从而形成灾害链条。参考旱灾引发的条灾害链条，完成地震的一条灾害链条。
你所在的地区多发哪种自然灾害?这种自然灾害又会引发哪些灾害?你能画出其中的一条灾害链条吗?
旱灾
淡水短缺
地面沉降
海水入侵
地震
堰塞湖
下图为“地震发生示意图”。据此完成1～2题。
1.震中位于图中( )A.a处 B.b处 C.c处 D.d处
2.d处称为( )A.震源 B.震中 C.震级 D.烈度
3．下图为某种自然灾害引发道路破坏方式统计图，该种自然灾害最可能是(　　)
A．干旱　　　　　　B．地震 C．洪涝 D．泥石流
4．下图所示的山区自然灾害链中，①②③④依次是(　　)
A．滑坡、泥石流、地震、崩塌 B．泥石流、地震、崩塌、滑坡
C．地震、崩塌、滑坡、泥石流 D．崩塌、滑坡、泥石流、地震
读“我国西南地区地震和泥石流等地质灾害分布图”，完成5题。
5.下列对该地区地质灾害多发原因的分析，不合理的是(　　)
A.位于板块交界处，现代地壳活跃 B.地形复杂，山体坡度大
C.降水集中，多暴雨 D.气温日较差大，岩石破碎
读“某地地质灾害成灾频次示意图”，完成第6小题。 6．关于该地地理特征的叙述，可能的是 ①地形崎岖　 ②全年降水丰富，年际变化大　③地表基岩广布　 ④地表岩石破碎，松散碎屑物多A．①② B．②③ C．①④ D．②④
北京时间2016年4月16日0时25分，日本九州岛发生了7.3级地震，震源深度10千米。下图为此次地震震源附近区域示意图。据此，完成1～2题。
1．日本此次地震处(　　)
①位于板块交界地带　
②位于环太平洋地震带　
③位于地中海——喜马拉雅地震带　
④地壳稳定
A．①② B．①③ C．②④ D．③④
2．此次地震可能(　　)
A．导致大阪工业生产全部停产 B．诱发九州岛雪崩
C．威胁附近核电站安全 D．诱发强烈的台风灾害
读某年中国5级以上地震分布图，完成3～4题。
3．由图可知下列关于我国地震的叙述正确的是(　　)
A．地震东多西少
B．西部灾情重于东部
C．西藏和台湾是地震多发区
D．地震都发生在板块交界处
4．关于我国地震灾情的变化正确的是(　　)
A．随着科技发展，经济损失下降
B．人口密度加大，地震引发的死亡人数上升
C．经济飞速发展，防震、抗震设施落后，经济损失上升
D．科技进步，抗震能力提高，死亡人数下降
堰塞湖是由于火山喷发、地震、滑坡等原因引起山体岩石崩塌，从而堵截山谷、河谷或河床后贮水而形成的湖泊。下图为某地9月13日形成的堰塞湖，其物质不够稳定，易形成垮坝。读图，回答5～6题。
5．据图分析，导致图中堰塞湖形成的直接原因是(　　)
A．地震 B．滑坡 C．火山喷发 D．洪涝灾害
6．当地政府应对堰塞湖危害的正确措施是(　　)
A．紧急撤离图示地区所有居民
B．利用堰塞湖发展旅游、航运、发电等产业
C．加强对堰塞体的监测，制定并执行应急方案
D．使用大量炸药完全摧毁堰塞体
