2.4 串联电路和并联电路

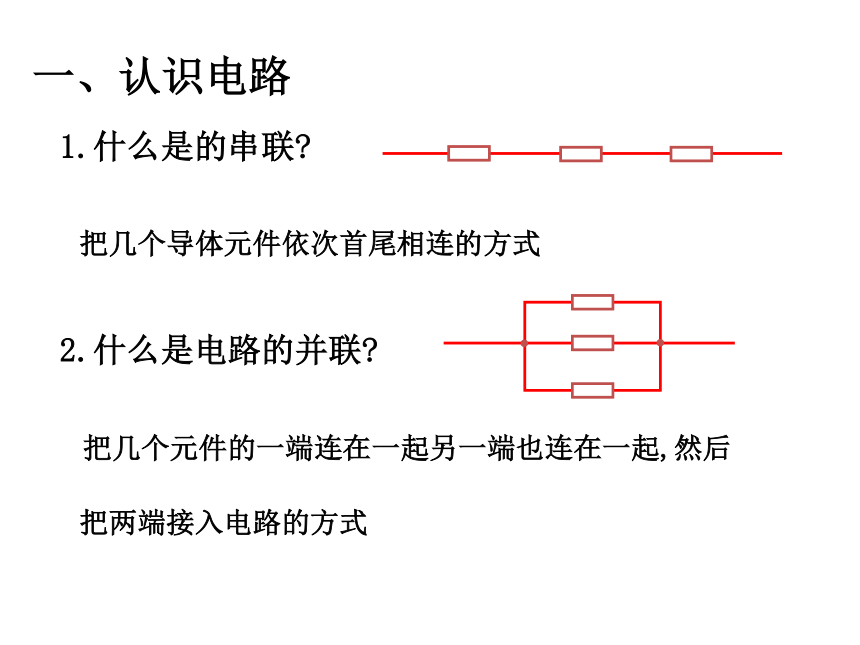

一、认识电路
1.什么是的串联
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后
2.什么是电路的并联
把两端接入电路的方式

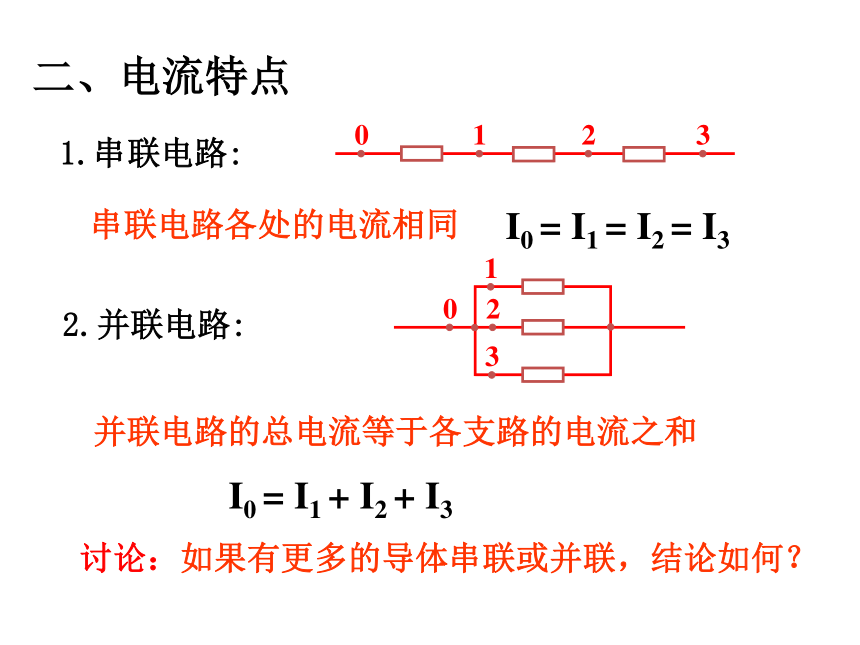

I0 = I1 = I2 = I3
串联电路各处的电流相同
2.并联电路:
并联电路的总电流等于各支路的电流之和
二、电流特点
0
1
2
3
1.串联电路:
I0 = I1 + I2 + I3
0
1
2
3
讨论：如果有更多的导体串联或并联，结论如何？

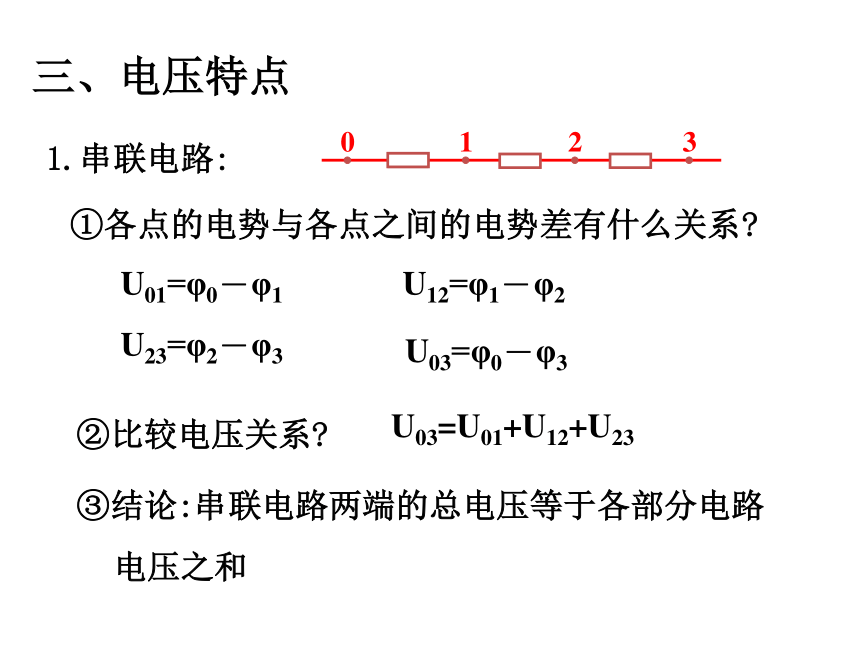

U03=U01+U12+U23
③结论:串联电路两端的总电压等于各部分电路
三、电压特点
0
1
2
3
1.串联电路:
U01=φ0－φ1
①各点的电势与各点之间的电势差有什么关系
U12=φ1－φ2
U23=φ2－φ3
②比较电压关系
U03=φ0－φ3
电压之和

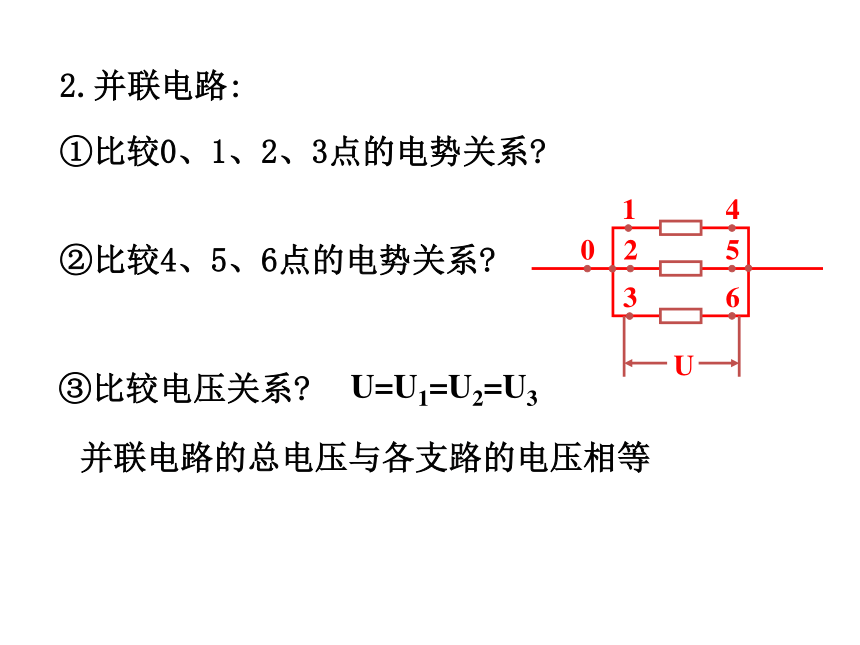

U=U1=U2=U3
并联电路的总电压与各支路的电压相等
2.并联电路:
0
1
2
3
4
5
6
①比较0、1、2、3点的电势关系
②比较4、5、6点的电势关系
③比较电压关系
U

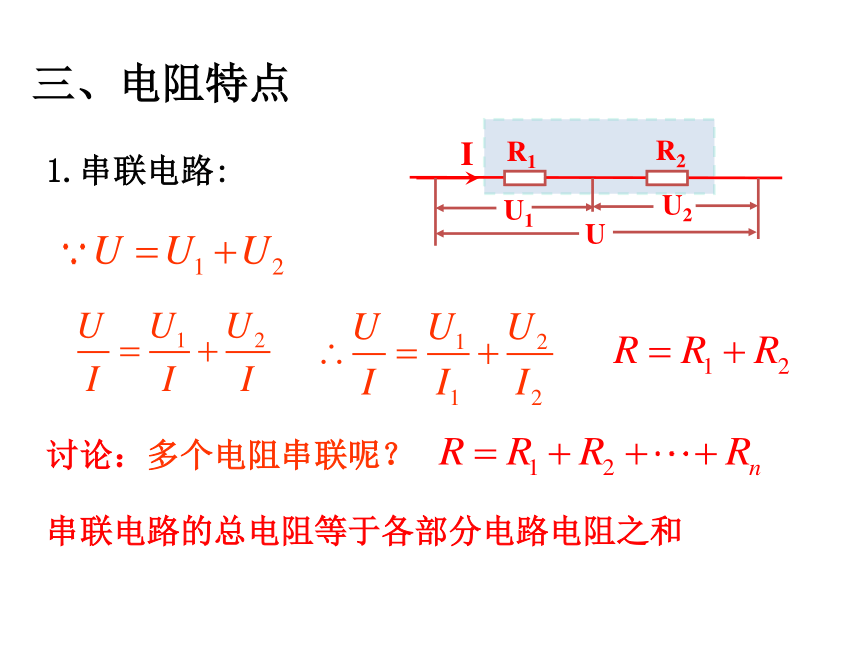

串联电路的总电阻等于各部分电路电阻之和
三、电阻特点
1.串联电路:
讨论：多个电阻串联呢？
R1
R2
U
U1
U2
I

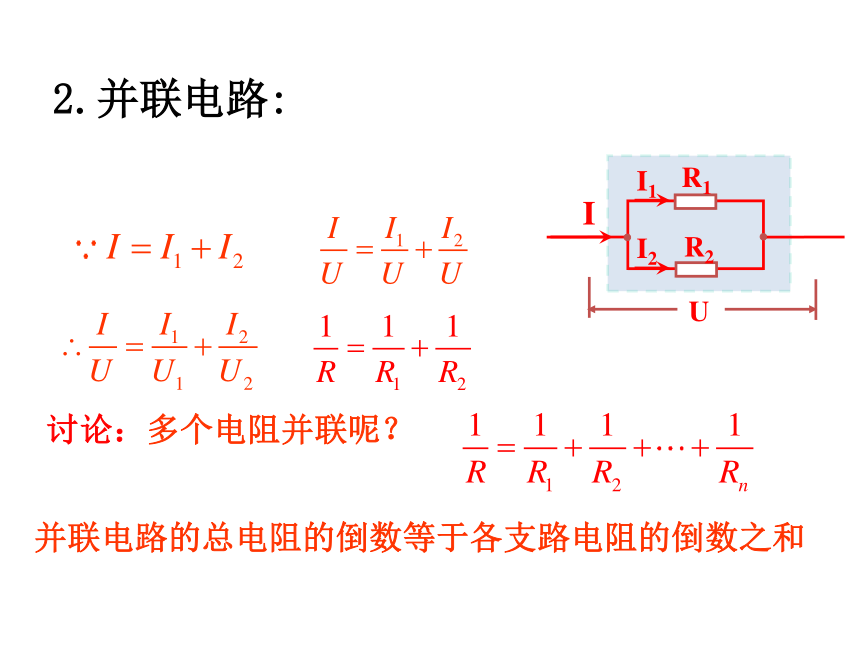

2.并联电路:
U
R2
R1
I
I1
I2
讨论：多个电阻并联呢？
并联电路的总电阻的倒数等于各支路电阻的倒数之和
三、电阻特点
1.串联电路:
2.并联电路:
讨论：
① n个相同电阻(R)并联，其总电阻R=？
②不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
③串/并联电路中,某一电阻增大,总电阻如何变？
四、串并联电路特点
1.串联电路
2.并联电路
五、电流计
1.作用：测量电路中的电流
2.原理：磁场对电流的作用
3.连接：串接
4.内阻：电流计本身的电阻
6.量程：满偏电流（Ig）、满偏电压（Ug）
5.电路图符号：
G
7.读数：
也可读电压
8.测量实际电流、电压的困难
0
1
2
3
mA
六、电压表
1.用电流计来改装
2.例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。
要把它改装为量程为0～3V的电压表，要串联多大的电阻？
改装后的电压表内阻多大？
Ig
Rg
R
U
Ug
UR
V
U
例2：有一个电流表G，内阻Rg=30Ω，满偏电流Ig=3mA。要把
U
I
Rg
Ig
IR
R
A
U
I
七、电流表
把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
改装后的电流表内阻多大？
1.若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
2.若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
小 结
四、串并联电路特点
1.串联电路
2.并联电路
如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )
A.4:2:1 B.2:1:1
C.3:2:1
D.以上都不对
R1
R1
R2
R3
R3
a
b
c
d
A
R2
R3
R3
a
b
c
d
R1
R1
R2
a
b
c
d
100V
20V
40V
40V
100V
50V
25V
25V
当堂练习
如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω, R4=20Ω, R5=40Ω,则下列说法正确的是 ( )
A.若UAB=140V,C、D端开路,则UCD=84V
B.若UAB=140V,C、D端开路,则UCD=140V
C.若UCD=104V,A、B端短路,则通过R1的电流为0.6A
D.若UCD=104V,A、B端短路,则通过R3的电流为0.4A
R1
R4
R3
R2
R5
A
B
C
D
ACD
R1
R4
R3
R2
R5
A
B
C
D
有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .
L1
U
L2
L3
L4
7:5:2:7
