(共27张PPT)
机械效率专题复习
滑轮
机械效率复习

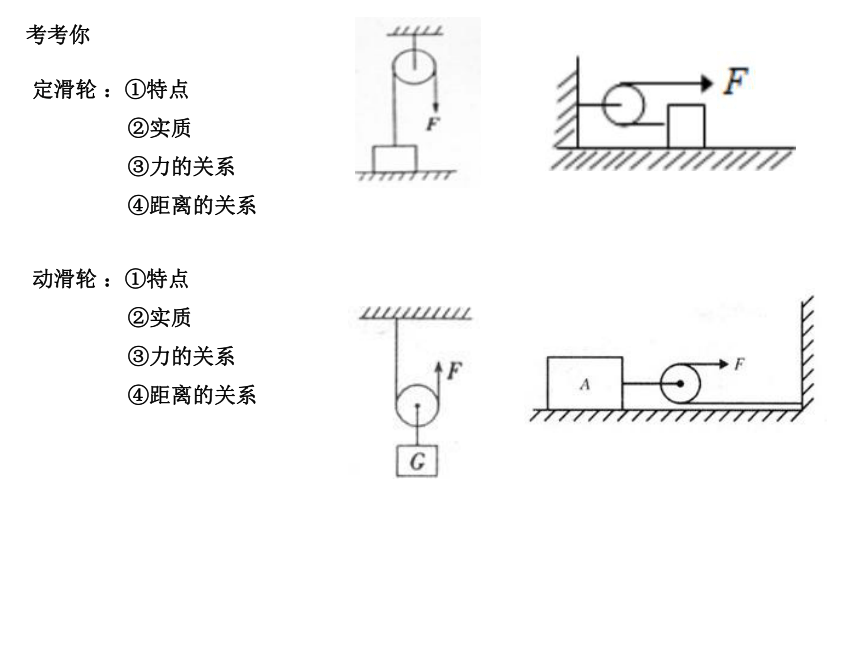

考考你
定滑轮
：①特点
②实质
③力的关系
④距离的关系
动滑轮
：①特点
②实质
③力的关系
④距离的关系

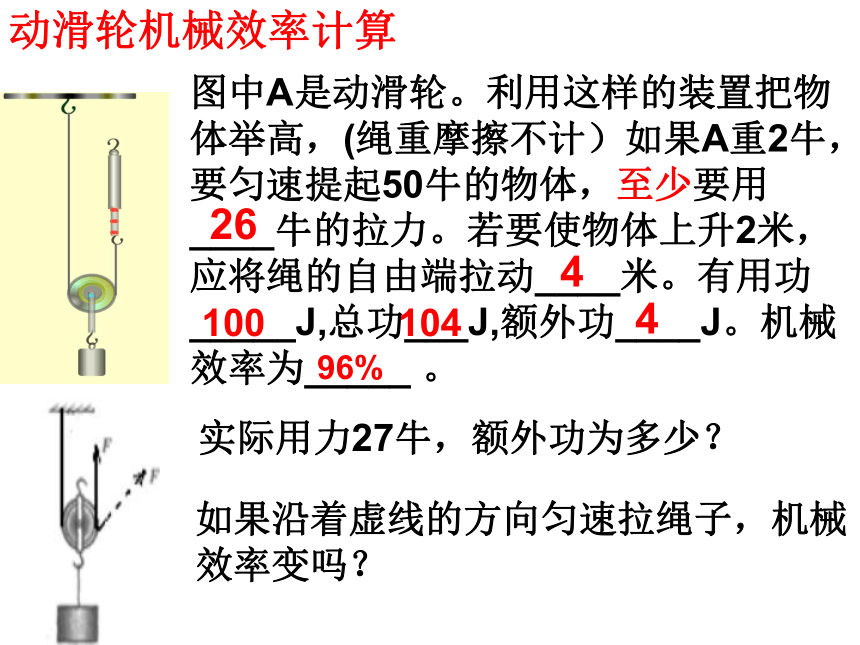

图中A是动滑轮。利用这样的装置把物体举高，(绳重摩擦不计）如果A重2牛，要匀速提起50牛的物体，至少要用____牛的拉力。若要使物体上升2米，应将绳的自由端拉动____米。有用功_____J,总功___J,额外功____J。机械效率为_____
。
26
4
实际用力27牛，额外功为多少？
如果沿着虚线的方向匀速拉绳子，机械效率变吗？
动滑轮机械效率计算
100
104
4
96%
判断力的大小关系

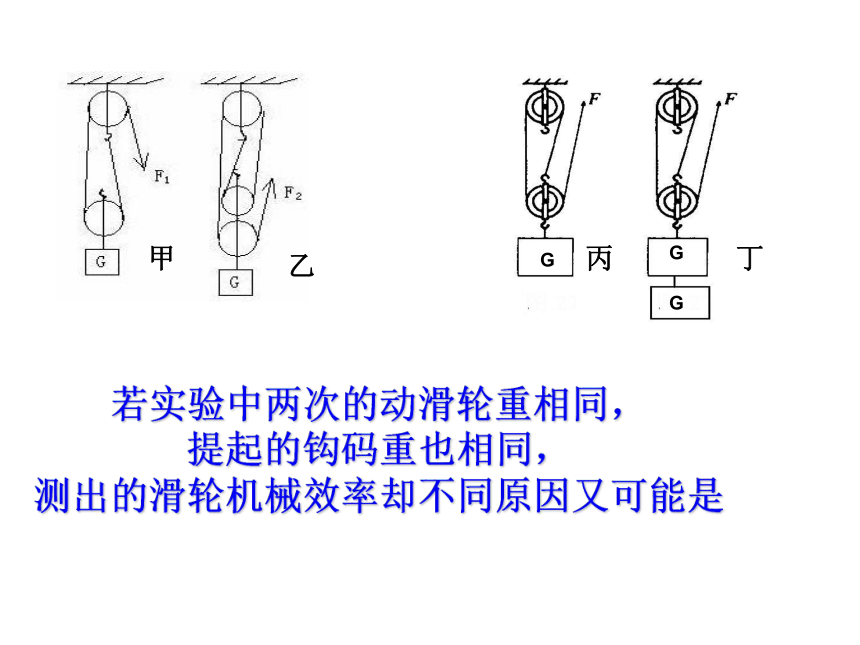

若实验中两次的动滑轮重相同，
提起的钩码重也相同，
测出的滑轮机械效率却不同原因又可能是
甲
乙
丙
丁
G
G
G

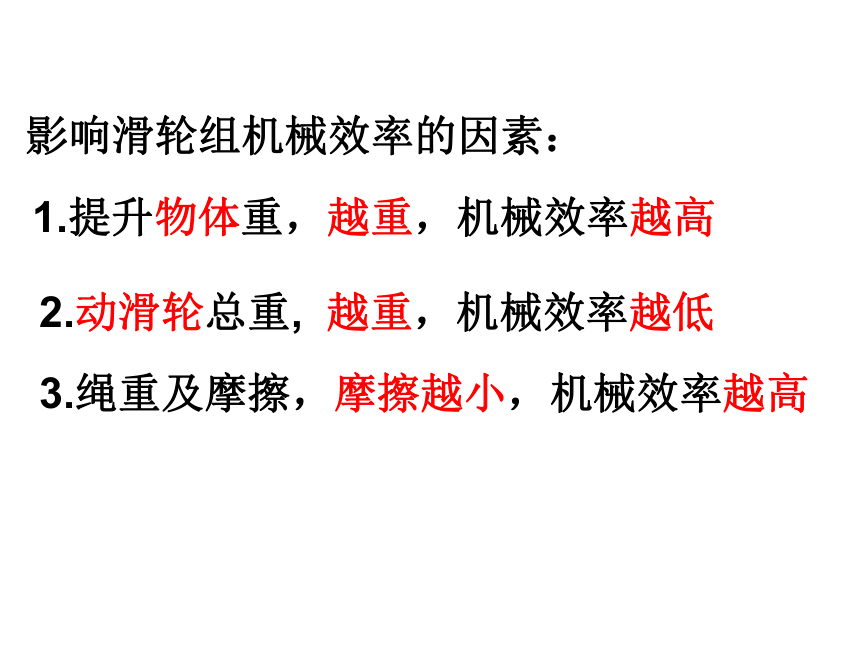

影响滑轮组机械效率的因素：
1.提升物体重，越重，机械效率越高
2.动滑轮总重,
越重，机械效率越低
3.绳重及摩擦，摩擦越小，机械效率越高
分析判断：
在测绳子自由端拉力F时，甲同学认为应该在弹簧测力计静止时读数，乙同学认为应该在缓慢匀速提升时读数。你觉得谁的正确？
F物
F物
F物=G
F物=f
W有用=Gh
W有用=fs物
W总=FS
对比写公式
G
nF
η
=
f
nF
η
=
（2）若动滑轮的重为12N（不计绳重及摩擦），计算滑轮组的机械效率.
5、如图所示，用滑轮组拉着重600N的物体A沿水平方向匀速移动，在40s内物体移动了8m，拉力F做的功为1280
J
．
求:（1）拉力F的大小及拉力的功率；
G
N
f
F物
8m
1280
J
等时性
40s
额外功
12N
8m
解（1）拉力F移动的距离s＝2×8＝16（m）
拉力做的功W＝Fs，所以F＝
＝80（N）
拉力的功率P＝
＝32(W)
（2）克服动滑轮重所做的功（额外功）
W额＝G动h＝12×8＝96（J）
滑轮组的机械效率η＝
＝92.5%
如图所示，用40N的拉力使物体匀速上升，不计绳重和摩擦，此时整个装置的机械效率是75%.求:
(1)物体的重力是多少？
(2)若物体的重力变为150N,
绳的拉力又是多少？
(3)机械效率又是多少？
F物
（1）由题可知物体承担物重的绳子的段数为3，则
s绳＝nh物
由
得
G物1=nη1
F拉=3×75%×40N=90N
(2)
若不计绳重和摩擦，F=1/n(G物1+G动)则，
G动=nF拉1－
G物1=3
×40N－90N=30N
当提升150N的重物时，则
F拉2=1/n(G物2+G动)=1/3（150N+30N）=60N
=150N／150N+30N
=83.33％
解：
工人利用如图所示的滑轮组提升重物，不计绳重和摩擦．
若工人用150N的力将重360N的物体竖直向上匀速提起．2秒内物体提升了5米，求:
（2）动滑轮的重为多少？
（3）人拉绳子的速度为多少？
（4）人拉绳子的功率为多少？
（1）该滑轮组此时的机械效率．
活学活用
2、如下图所示，用一动滑轮拉一物体在水平面上匀速运动的距离是L
，物体受到的摩擦力为f，水平拉力为F，则动滑轮所做的有用功W有用=___
，总功W总=____它
的机械效率为____
（不计滑轮重力）
fL
2FL
F物
f
L
F
f
2F
f
用如图10所示的滑轮组去拉物体A，已知A物质的密度是2
×103
kg
/m3,底面积是0.3㎡,重力为600N。物体A在F=100N的拉力作用下，沿水平方向匀速前进了2m。(g取10N/㎏)求：
（1）物体A对水平地面的压强是多少？
（2）物体A的体积是多大？
（3）若该装置的机械效率为80%，物体A
在水平方向上受到的阻力是多少？
4、用下图所示的滑轮，组装成滑轮组，请在图中画出使用该滑轮组时最省力的绕法。使用这个滑轮组，匀速提升质量是600kg的物体，机械效率是80%，对滑轮组做功的总功率是7.5kW，则拉力F和重物上升的速度各是多少？（取g=10N/kg）
F物
600kg
7.5kW
G
解：G=mg=
600kg×10N/kg=6000N
由
得
6000N
3×
80%
=2500N
V总=
P总
F总
=
7.5×103W
2500N
=3m/s
1m/s
V物=
V总
n
3m/s
3
=
=
Fv
t
W
p
=
=
总
由
得
当物体在力F作用下，以速度V匀速运动时，可得：P＝W/t＝FV
270N
1m
100N
这是2008年北京残奥会开幕式最后一棒火炬手侯斌，靠自己双手的力量，攀爬到火炬台底部并最终点燃圣火的图片，该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神.已知他和轮椅总重力为800N，攀爬高度39m.
小明同学看到火炬手攀爬很费劲，想到物理课上学过利用滑轮组可以省力.小明同学如果站在地面上,用如下图所示的哪个滑轮组拉起火炬手侯斌最合适,理由是什么?如果该滑轮组机械效率为80％求小明同学的拉力至少要多大？
A
B
C
D
F
F
F
F
F物
G
解：D滑轮组.
理由是拉力方向向下且更省力
800N
39m
所以F＝G/4η＝
800N
/（4×0.8）＝250N
因为η＝W有用/W总＝Gh/Fs＝Gh/Fnh＝G/nF
答：小明同学的拉力至少为250N.
1
、建筑工地上经常用到起重机。下图是一台起重机吊臂上的滑轮组，它在20s内将质量为2.It的物体匀速提高了5m，此时拉力F的功率为7.5kw。则拉力F的大小和滑轮组的机械效率分别为（取g=10N/s）（
）
A．104N
70％
B．1.5x104N
70％
C．7X103N
100％
D．1.05x104N
50％
A
F物
G
2.It
5m
7.5kw
2、一物体质量为18kg，其所受重力为
N．如图所示，小明用定滑轮将该物体在4s内匀速提高2m．所用拉力为200N．此过程中，小明做的有用功是
J，定滑轮的机械效率是
，(取g＝10N/kg)
180
360
90％
F物
3、如图是搬运工人用滑轮组将仓库中的货物沿水平轨道拉出的示意图。已知货物的质量为600kg,所受轨道的摩擦力为其重力的0.1倍，滑轮组的机械效率为75％.若人以0.5m/s的速度匀速前行，经100s将货物拉出仓库.
求过程中:（1）人做的有用功为多大？
（2）人的拉力为多大？
（3）人拉力的功率为多大（
g取
10N/kg）
解：⑴W有用＝fs物
代入数据得：W有用＝1.5×104
J
⑵η=
=
代入数据得：
F=400N
⑶
P=
或P＝Fv
代入数据得：P=200W
5、图甲是建筑工地上常见的塔式起重机示意图。这种起重机主要用于房屋建筑施工中物料的竖直或水平输送。
（1）某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的。已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1.5m/s。试求：
①电动机作用在滑轮组上的水平拉力F；
②这次起吊时滑轮组的机械效率。
F物
