2020-2021学年华东师大版科学八年级下册 4章 电与电路 综合测试（含解析）

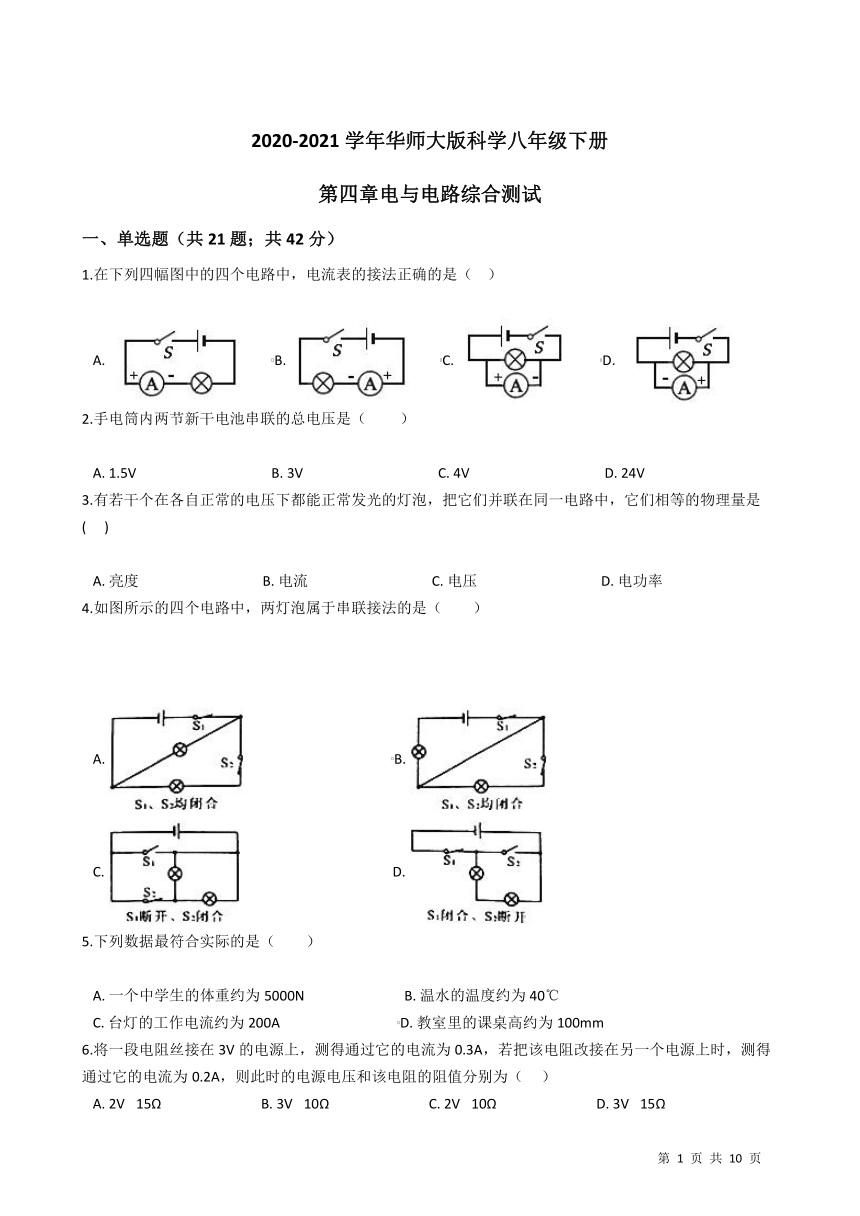

2020-2021学年华师大版科学八年级下册
第四章电与电路综合测试
一、单选题（共21题；共42分）
1.在下列四幅图中的四个电路中，电流表的接法正确的是（?? ）
A.??????????B.??????????C.??????????D.?
2.手电筒内两节新干电池串联的总电压是（ ?? ? ）
A.?1.5V???????????????????????????????????????B.?3V???????????????????????????????????????C.?4V???????????????????????????????????????D.?24V
3.有若干个在各自正常的电压下都能正常发光的灯泡，把它们并联在同一电路中，它们相等的物理量是 (??? )
A.?亮度????????????????????????????????????B.?电流????????????????????????????????????C.?电压????????????????????????????????????D.?电功率
4.如图所示的四个电路中，两灯泡属于串联接法的是（　　）
A.????????????????????????????????????????????B.?
C.?????????????????????????????????????????????D.?
5.下列数据最符合实际的是（　　）
A.?一个中学生的体重约为5000N?????????????????????????????B.?温水的温度约为40℃
C.?台灯的工作电流约为200A??????????????????????????????????D.?教室里的课桌高约为100mm
6.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A，若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（??? ）
A.?2V? 15Ω?????????????????????????????B.?3V? 10Ω?????????????????????????????C.?2V? 10Ω?????????????????????????????D.?3V? 15Ω
7.在电学实验中，必须做到的是（? ?）
①在接线的过程中，开关是断开的；
②接线时应从电源正极开始，开关靠近电源正极的一端；
③闭合开关前，滑动变阻器滑片应放在阻值最大处；
④若把电流表、电压表连在电路中，应选用最大的量程；
⑤不准用导线将电源的两极直接连接起来．
A.?①②③④⑤???????????????????????????B.?①③④⑤???????????????????????????C.?①②④⑤???????????????????????????D.?①③⑤
8.如图所示的电路中，将开关S闭合，两个灯泡均发光，则下列说法中正确的是（??? ）
A.?两个灯泡串联?????????????????????????????????????????????????????B.?两个灯泡两端的电压一定相等
C.?两个灯泡的电流一定相等????????????????????????????????????D.?两个灯泡的电功率一定相等
9.将一根导线均匀拉制成横截面积为原来1/2的细导线，拉制后的细导线与原导线电阻相比(?? )
A.?变大??????????????????????????????????B.?不变??????????????????????????????????C.?变小??????????????????????????????????D.?无法判断
10.下列说法中正确的是（　　）
A.?橡胶、塑料、玻璃、水和空气都是绝缘体???????????B.?绝缘体不能导电是因为它们内部没有电子
C.?各种酸、碱、盐的水溶液都能导电??????????????????????D.?纯净的水是导体，因为水能电解
11.如图是加油站里常见的“静电释放器”。司机或工人提油枪加油前，必须用手触摸圆球清除身体上的静电。下列说法中正确的是(??? )
A.?“除电”时，人体、圆球、金属杆、导电线与大地连通
B.?金属杆上端的圆球可以用橡胶或玻璃制成
C.?人体带的电荷是人体与衣服摩擦过程中创造出来的
D.?若人体带有负电，“除电”时，电流方向是从圆球流向大地

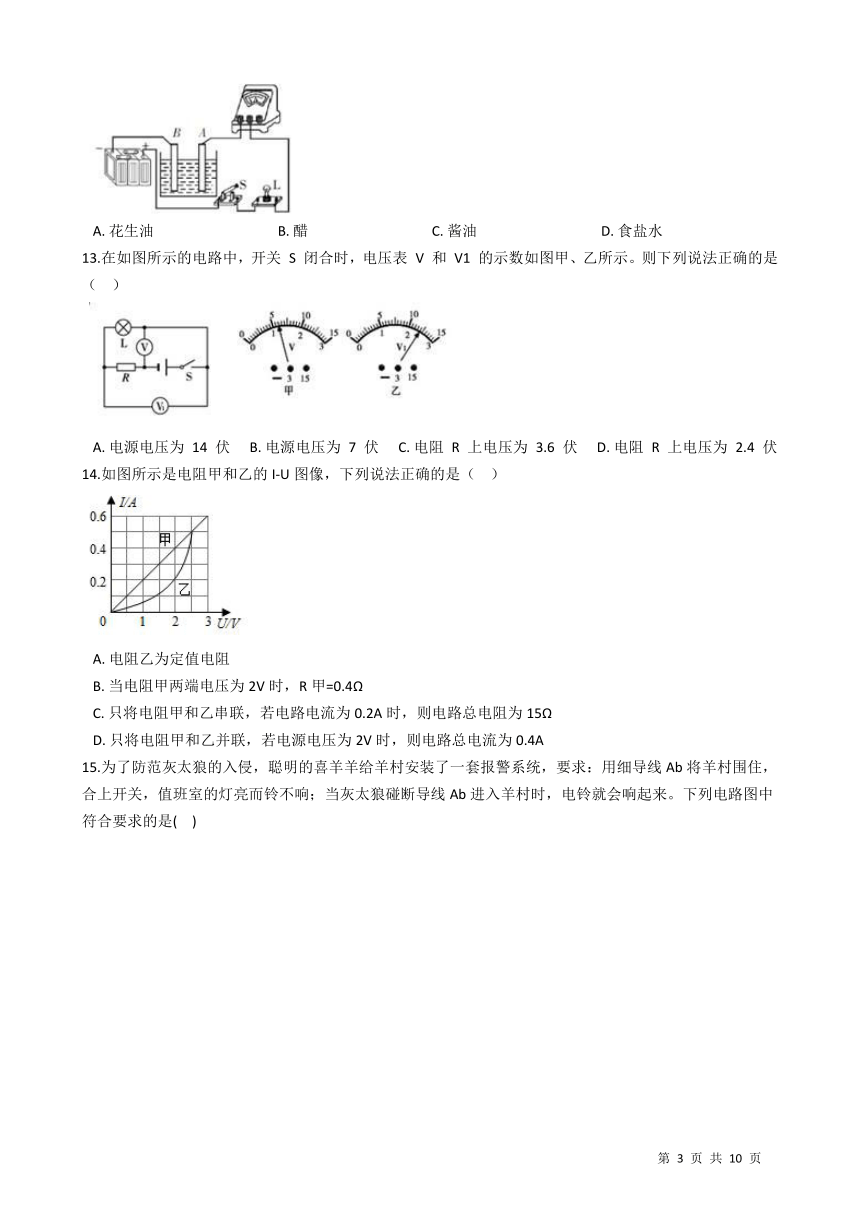

12.某兴趣小组的同学找来了四种物质，利用如图所示的电路在相同条件下检测其导电性能。实验观测到的电流表示数和灯泡发光情况记录如下，则以下物质导电能力最强的是（??? ）
食盐水
酱油
醋
花生油
电流/安
0.18
0.15
0.1
0
发光情况
亮
较亮
暗
不亮
A.?花生油????????????????????????????????????B.?醋????????????????????????????????????C.?酱油????????????????????????????????????D.?食盐水
13.在如图所示的电路中，开关 S 闭合时，电压表 V 和 V1 的示数如图甲、乙所示。则下列说法正确的是（ ??）

A.?电源电压为 14 伏?????B.?电源电压为 7 伏?????C.?电阻 R 上电压为 3.6 伏?????D.?电阻 R 上电压为 2.4 伏
14.如图所示是电阻甲和乙的I-U图像，下列说法正确的是（ ??）
A.?电阻乙为定值电阻
B.?当电阻甲两端电压为2V时，R甲=0.4Ω
C.?只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为15Ω
D.?只将电阻甲和乙并联，若电源电压为2V时，则电路总电流为0.4A

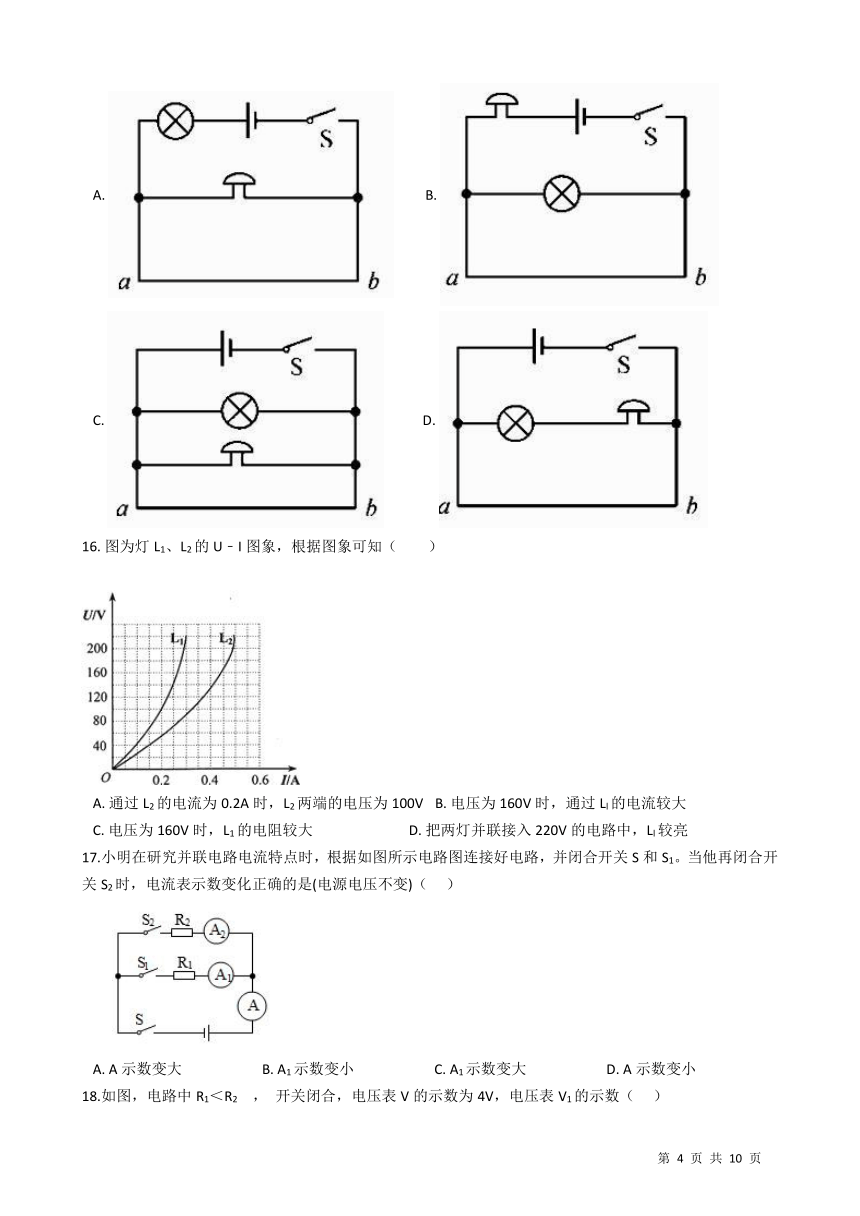

15.为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线Ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线Ab进入羊村时，电铃就会响起来。下列电路图中符合要求的是(?? )

A.??????????B.??
C.????????????D.?
16.?图为灯L1、L2的U﹣I图象，根据图象可知（　　）
A.?通过L2的电流为0.2A时，L2两端的电压为100V???B.?电压为160V时，通过Ll的电流较大
C.?电压为160V时，L1的电阻较大????????????????????????????D.?把两灯并联接入220V的电路中，Ll较亮
17.小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变)（??? ）
??
A.?A示数变大???????????????????????B.?A1示数变小???????????????????????C.?A1示数变大???????????????????????D.?A示数变小

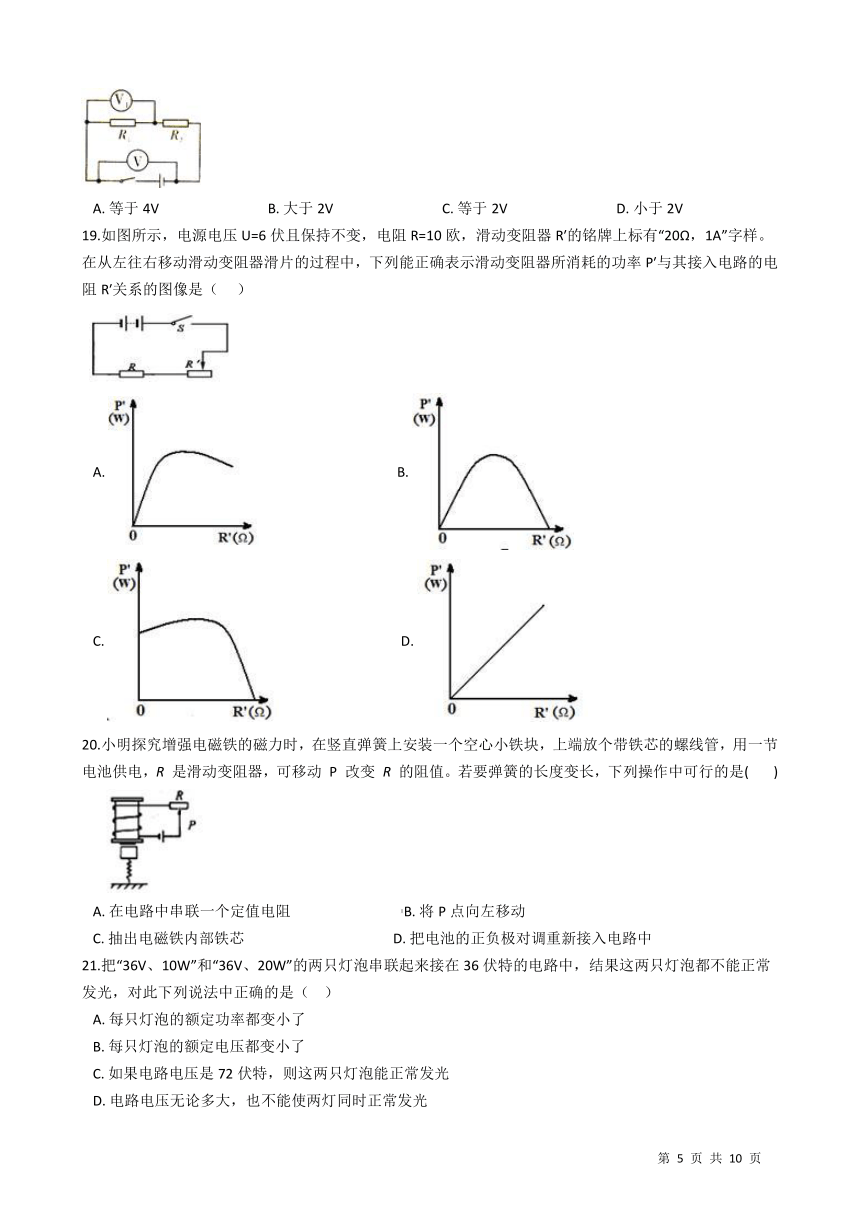

18.如图，电路中R1＜R2 ， 开关闭合，电压表V的示数为4V，电压表V1的示数（??? ）
A.?等于4V???????????????????????????????B.?大于2V???????????????????????????????C.?等于2V???????????????????????????????D.?小于2V
19.如图所示，电源电压U=6伏且保持不变，电阻R=10欧，滑动变阻器R′的铭牌上标有“20Ω，1A”字样。在从左往右移动滑动变阻器滑片的过程中，下列能正确表示滑动变阻器所消耗的功率P′与其接入电路的电阻R′关系的图像是（??? ）

A.?????????????????????????????????????????B.?
C.????????????????????????????????????D.?
20.小明探究增强电磁铁的磁力时，在竖直弹簧上安装一个空心小铁块，上端放个带铁芯的螺线管，用一节电池供电，R 是滑动变阻器，可移动 P 改变 R 的阻值。若要弹簧的长度变长，下列操作中可行的是(????? )

A.?在电路中串联一个定值电阻????????????????????????????????B.?将P点向左移动
C.?抽出电磁铁内部铁芯???????????????????????????????????????????D.?把电池的正负极对调重新接入电路中
21.把“36V、10W”和“36V、20W”的两只灯泡串联起来接在36伏特的电路中，结果这两只灯泡都不能正常发光，对此下列说法中正确的是（ ??）
A.?每只灯泡的额定功率都变小了
B.?每只灯泡的额定电压都变小了
C.?如果电路电压是72伏特，则这两只灯泡能正常发光
D.?电路电压无论多大，也不能使两灯同时正常发光
二、填空题（共4题；共13分）
22.如图是做电磁铁实验是连接的电路,将滑片P向左移动时,小灯泡中的电流变________,电压表的示数将________(填“变大”或“变小”)；电磁铁的磁性将________，实验中电磁铁的A端为________极。

23.概念图能清晰地反映概念之间的联系，如图表示电路中部分概念的相互联系。
（1）图中“A”是________。
（2）充电宝具有充电和供电功能。当给充电宝充电时，充电宝是电路组成中的________。
（3）充电宝内部单节锂电芯的输出电压为3V～5V，如果电芯串联，则输出电压成倍增加；如果电芯并联，则输出电压不变。在保障输出电压3V～5V不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是________。
24.如图所示，电源电压是6 V且不变，开关S闭合后电压表示数为2 V，L1两端电压是________V，通过灯L1和灯L2的电流________(选填“灯L1”“灯L2”或“一样”)大；当开关S断开时，电压表的示数为________V。
25.三位同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究。
（1）小柯设想借用实验室量程为0～15伏的电压表，直接测量家庭电路上各用电器两端的电压进行比较．仅从量程考虑，因为0～15伏的电压表________，所以小柯的设想无法实现。
（2）小雪设想利用如图所示电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝．如果用电压表测量两灯的电压，结果应该是灯L1和L2两端的电压________。
（3）小妍参照小雪的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大．小妍发现规格完全相同的灯L1和L2亮度不同，得出了“如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论．她的依据是：规格相同的电灯亮度不同，是由于电灯两端的________，导致实际功率不同。
小雪和小妍采用不同的方法，都在探究同一问题，小柯感慨“方法总比问题多”
三、解答题（共5题；共45分）
26.电加热眼罩对缓解眼疲劳有一定效果。如图甲是一款市场上的产品，小敏查阅使用说明书，其相关参数如下表乙。
（1）当该款眼罩还剩10%的电池容量时，在额定电压下充电，充满电至少需要多少时间？
（2）图丙是小敏设计的可以手动调节高、中、低三档加热的电热眼罩原理图。电源电压U恒为4.8伏，已知电热丝R1阻值为4欧，电热丝Ra阻值为6欧，开关S3只接a或b。
①丙图电路中S1闭合，S2断开，S3接a时，加热电路为____________（选填“高”、“中”或“低”）温档。
②中温档功率为多少瓦？
③高温档工作20分钟，眼罩消耗的电能为多少焦？
27.按下图的电路图连实物图：
28.如图是利用滑动变阻器控制电流的电路，其中电阻R为100 Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10～100 mA范围内调节。
（1）选用电源的电压应为多大？
（2）变阻器的总电阻为多大？额定电流至少要多大？
（3）上述电路能否使电阻R两端的电压调为零？请说明理由。
29.如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图像如图乙所示，当灯中的电流为1A时，灯正常发光、求：
?
（1）灯的额定功率。
（2）滑动变阻器的最大值。
30.根据图1实物图在图2的虚线框内画出相应的电路图．
答案解析部分
一、单选题
1.【答案】 A
2.【答案】 B
3.【答案】 C
4.【答案】 D
5.【答案】 B
6.【答案】 C
7.【答案】 D
8.【答案】 B
9.【答案】 A
10.【答案】 C
11.【答案】 A
12.【答案】 D
13.【答案】 C
14.【答案】 C
15.【答案】 A
16.【答案】 C
17.【答案】 A
18.【答案】 D
19.【答案】 A
20.【答案】 B
21.【答案】 D
二、填空题
22.【答案】 小；变大；减弱；S
23.【答案】 （1）并联
（2）用电器
（3）并联
24.【答案】 4；一样；6
25.【答案】 量程太小；相等；实际电压不同
三、解答题
26.【答案】 （1）解：1=800mAh×(1-10%）/500mA=1.44h
（2）解：①低
②当S1闭合，S2闭合，S3接a时为中温档：P1=U?/R1=（4.8伏）/4欧=5.76瓦
①当S1闭合，S2闭合，S3接b时为高温档，
R2的功率：P2=U2/R2=（4.8伏）?/6欧=3.84瓦
R1的功率：P1=5.76瓦
总功率：P=P1+P2=5.76K+3.84瓦-9.6瓦
消耗的总电能：W=Pt=9.6瓦×20×60秒=-11520焦
27.【答案】 解：如图所示：
28.【答案】 （1）解：当滑片位于a端时，变阻器接入电路的电阻为0，流过R的电流最大即为Imax＝100 mA＝0.1 A，此时R两端电压U′为电源电压U电源＝U′＝ImaxR＝0.1 A×100 Ω＝10 V。
（2）解：当电流为最小时Imin＝10 mA＝0.01 A，电路总电阻R总＝ UImin ＝ 10V0.01A ＝1000 Ω，所以R滑＝R总－R＝1000 Ω－100 Ω＝900 Ω。滑动变阻器的额定电流不能小于电路中的最大电流，所以，额定电流至少为0.1 A。
（3）解：不能。因为当滑动变阻器的滑片滑到b端时，流过R的电流最小，R两端的电压U也最小，即Umin＝IminR＝0.01 A×100 Ω＝1 V，故用上述电路不能使电阻R两端的电压调为0。
29.【答案】 （1）当灯中的电流为1A时，灯正常发光，由图可知，此时的额定电压为8V。P=UI=8V×1A=8W
答：灯的额定功率为8W
（2）解：根据题意，滑动变阻器的阻值最大时，电路中电流最小，为I小=0.5A。
滑动变阻器两端的电压U滑=8V-2.5V=5.5V。
滑动变阻器的最大值R= U滑I小=5.5V0.5A =11Ω
答：滑动变阻器的最大值为11Ω。
30.【答案】 解：如下图所示：
