第十八章 电功率
第2节 电功率
第2课时 额定功率及综合
人教版物理九年级全一册
1
知识点
额定功率

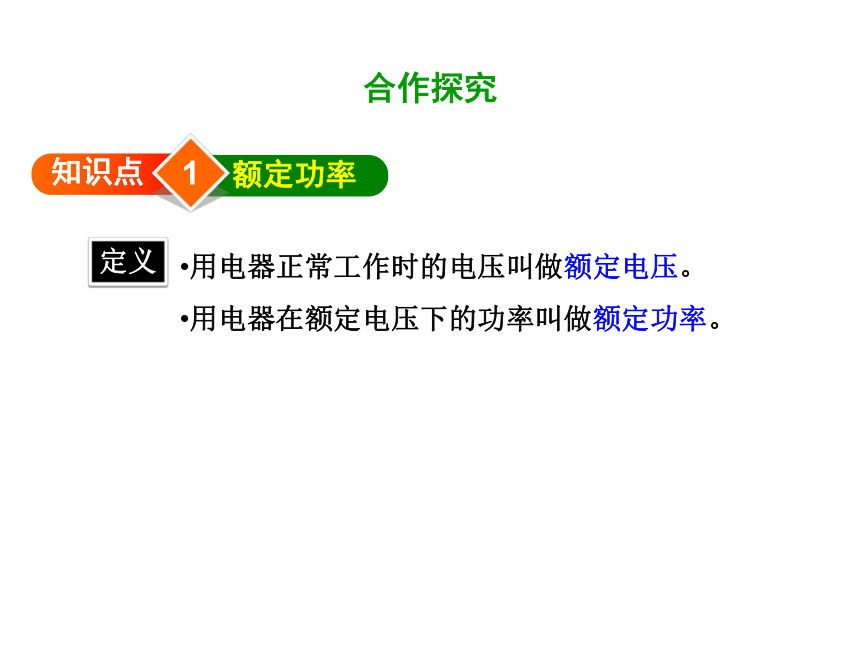

用电器正常工作时的电压叫做额定电压。
用电器在额定电压下的功率叫做额定功率。
定义
合作探究
1. 在实际使用电器时，加在用电器上的电压，有时略
高于或略低于额定电压，用电器也能工作。这时的
电压叫做实际电压。用电器在实际电压下工作时的
功率，叫做实际功率。
2. 功率与电压的关系：
U实＞U额，则P实＞P额，用电器容易损坏；
U实＝U额，则P实＝P额，用电器正常工作；
U实＜U额，则P实＜P额，用电器不能正常工作。
3. 小灯泡的亮度取决于——实际功率(P实)。

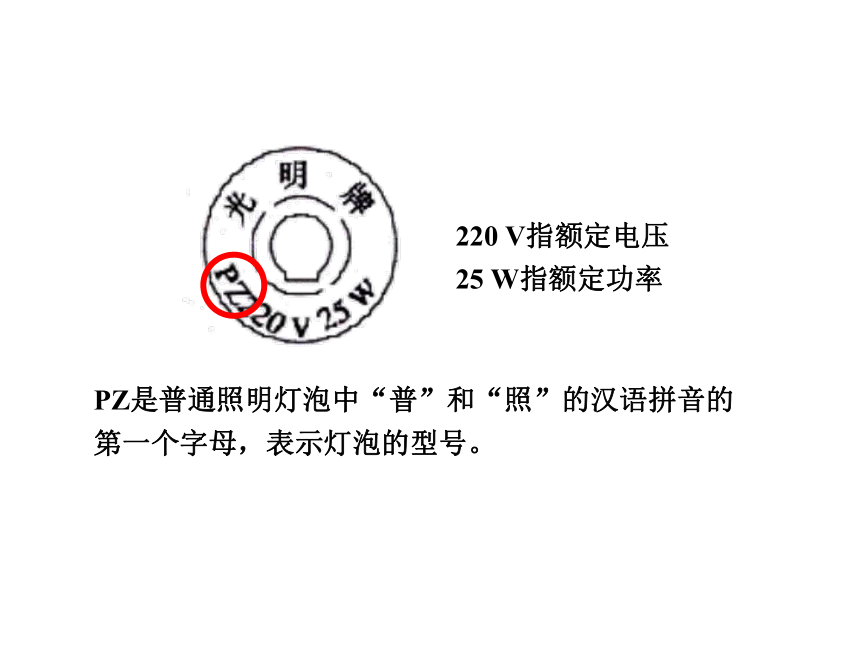

PZ是普通照明灯泡中“普”和“照”的汉语拼音的
第一个字母，表示灯泡的型号。
220 V指额定电压
25 W指额定功率

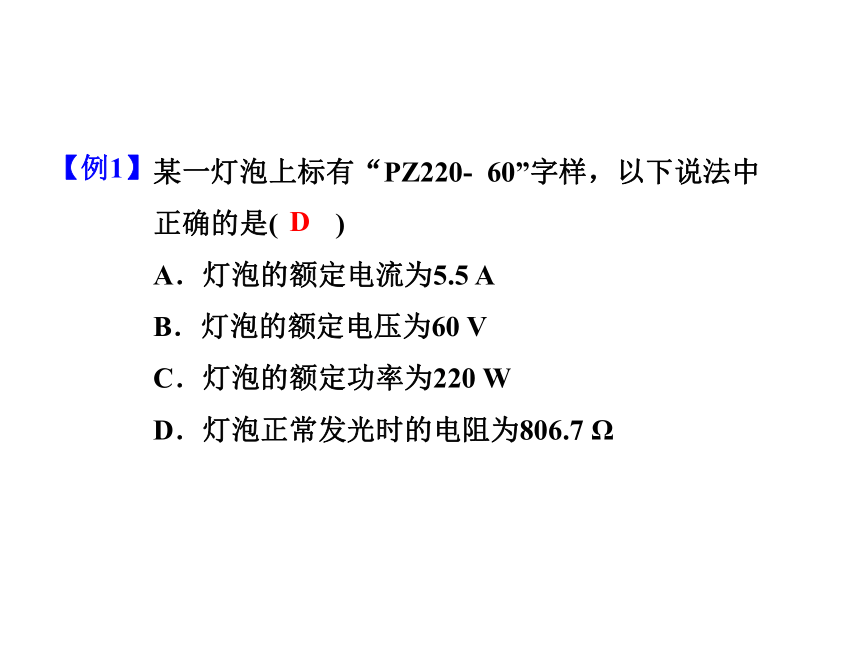

【例1】
某一灯泡上标有“PZ220? 60”字样，以下说法中正确的是(　　)
A．灯泡的额定电流为5.5 A
B．灯泡的额定电压为60 V
C．灯泡的额定功率为220 W
D．灯泡正常发光时的电阻为806.7 Ω
D
【解析】
由题中信息可知，灯泡的额定电压为220 V，额定
功率为60 W。
由P＝UI可得：

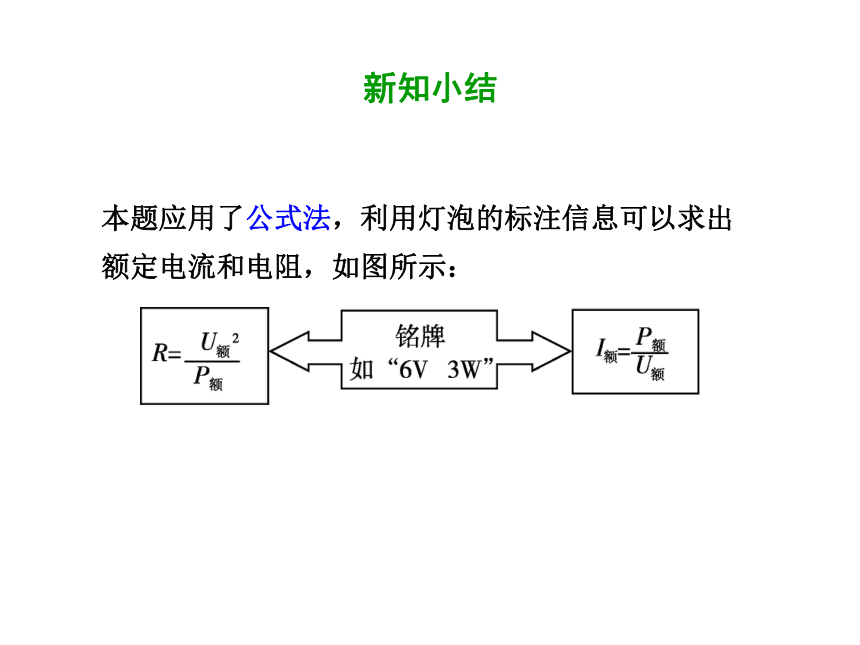

本题应用了公式法，利用灯泡的标注信息可以求出
额定电流和电阻，如图所示：
新知小结
【中考·梅州】小林做作业时，电灯突然变暗，其原因可能是(　　)
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小
1
C
巩固新知

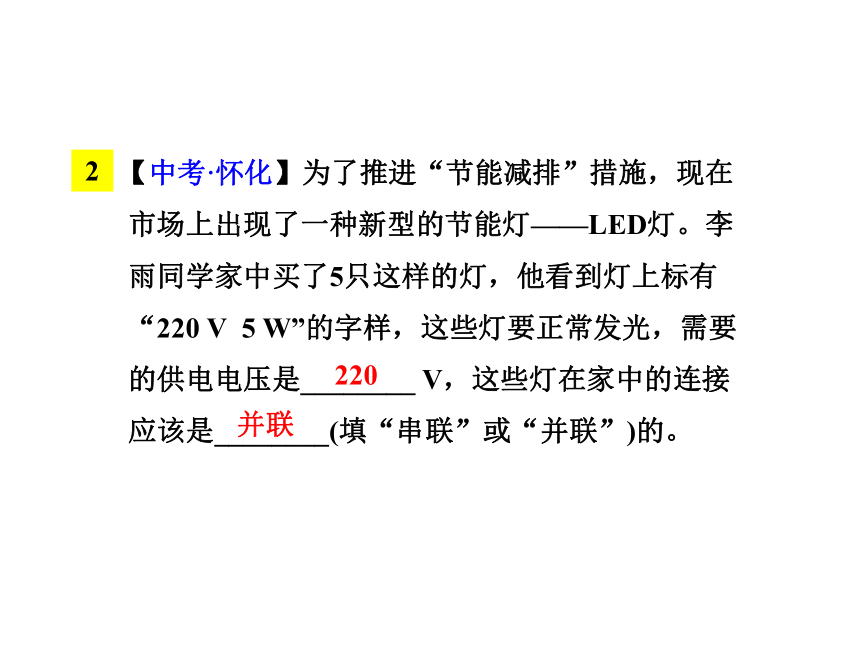

【中考·怀化】为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯——LED灯。李雨同学家中买了5只这样的灯，他看到灯上标有“220 V 5 W”的字样，这些灯要正常发光，需要的供电电压是________ V，这些灯在家中的连接应该是________(填“串联”或“并联”)的。
2
220
并联
2
知识点
电功率的两个推导公式
推导式：
1. 根据欧姆定律 知， 和 P=I2R
2. 和P=UI是普遍应用的公式， 和
P=I2R（只适用于纯电阻电路）
合作探究

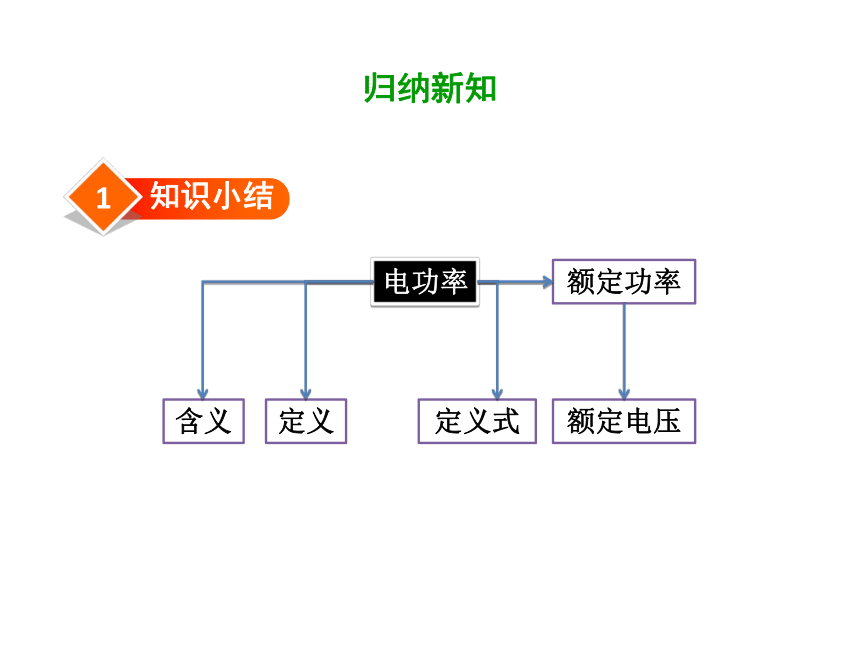

电功率
含义
定义
定义式
额定功率
额定电压
1
知识小结
归纳新知

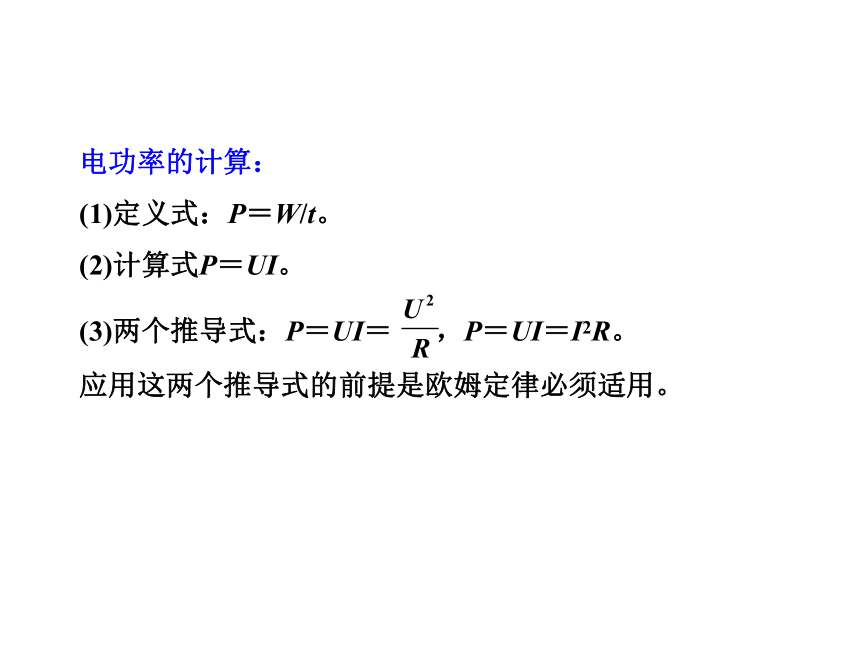

电功率的计算：
(1)定义式：P＝W/t。
(2)计算式P＝UI。
(3)两个推导式：P＝UI＝ ，P＝UI＝I2R。
应用这两个推导式的前提是欧姆定律必须适用。
一只电热水壶的铭牌上标着“220V 1 000W”的字样，它正常工作时，电流是多少？
1
解：“220 V”表示电热水壶的额定电压是220 V，
“ 1 000 W”表示电热水壶的额定功率是1 000 W，由P＝UI可知I＝ ，则电热水壶正常工作时的
电流I额＝ ≈4.55 A。
课堂练习
一个 “220V 800 W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200V,电阻丝的电阻不变，这时电炉实际的电功率有多大？
2
解：由 得 。
当电压降低到200 V时，电炉的实际功率
1．用电器____________时的电压叫额定电压，用U额表示。用电器在____________下工作时的电功率叫额定功率，用P额表示。用电器的实际电功率随它两端______的改变而改变。
正常工作
额定电压
电压
课后练习
2．实际功率与额定功率的关系：当U实＝U额时，P实________P额，用电器正常工作；当U实＜U额时，P实________P额，用电器不能正常工作；当U实＞U额时，P实________P额，可能损坏用电器。
＝
＜
＞
3．标有“220 V　11 W”的甲灯、“36 V　11 W”的乙灯和“12 V　11 W”的丙灯都正常工作时(　　)
A．甲灯最亮
B．乙灯最亮
C．丙灯最亮
D．三灯一样亮
D
4．(2019·上海)教室里的电灯是________(填“串联”或“并联”)连接的，工作时将________能转化为其他形式的能；标有“220 V　100 W”字样的电灯正常工作8小时，耗电________度。
并联
电
0.8
5．(2019·乐山)LED灯具有节能、环保的特点。一个“220 V　5 W”的LED灯与一个“220 V　60 W”的白炽灯亮度相当。若一个“220 V　60 W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW·h，这些电能可供“220 V　5 W”的LED灯正常工作________小时。
【答案】7.2；1.44×103
6．(2019·娄底改编)某小灯泡上标有“6 V　6 W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2 V时，通过小灯泡的电流为________A，小灯泡正常发光时的电阻为__________Ω。
0.5
6
P＝I2R
8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是(　　)
A．电压不变，灯丝电阻增大，实际功率增大
B．电压不变，灯丝电阻减小，实际功率增大
C．电阻不变，灯两端电压增大，功率增大
D．电阻减小，灯丝中电流增大，但功率减小
B
9．如图所示的四个电路中，电源电压U相同，R1＜R2，电路消耗的总功率由大到小的顺序是(　　)
A．甲、乙、丙、丁　　　　　
B．丁、丙、乙、甲
C．丁、甲、乙、丙
D．丙、乙、甲、丁
【点拨】由于电压相等，比较功率的大小，这时可以通过比较总电阻的大小来实现。电阻从小到大的顺序是丁、甲、乙、丙，电功率由大到小的顺序是丁、甲、乙、丙。
【答案】C
10．(中考·临沂)小明用两个不同的白炽灯泡做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡(　　)
A．电阻小　 B．灯丝粗　 C．电流大　 D．功率大
【点拨】由公式P＝I2R知较亮的灯泡功率大，电阻大，则其灯丝更细。
D
11．甲、乙两个灯泡分别标有“220 V　40 W”“220 V60 W”的字样，并联在220 V的电源上，通过灯丝电流大的是______灯泡，该灯泡的电阻是________Ω。如果两灯泡钨丝长短一样，则钨丝较粗的是________灯泡。
【答案】乙；806.67；乙
12．(中考?安徽)车床照明灯的额定电压是36 V，它正常工作时灯丝的电阻是24 Ω，则该照明灯正常工作时，消耗的电功率是________W。
【答案】54
13．(2019?青海)“6 V　3 W ”的小灯泡，正常工作时的电阻是________Ω；要将它接在9 V的电源上正常使用，必须________联一个________Ω的电阻，该电阻的实际功率为________W。

【答案】12；串；6；1.5
14．(2019?怀化)某节能灯泡包装盒上标有“220 V　11 W”的字样，当灯泡正常发光时，通过灯泡的电流为________A，连续通电10 s消耗的电能是______________J。
【答案】0.05；110
15．(2019·贵阳)如图所示电路，电源电压恒为8 V，小灯泡标有“6 V　3 W”字样。若不考虑温
度对灯泡电阻的影响，闭合开关S，求：
(1)小灯泡的额定电流；
(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值。
(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率。
16. (中考·滨州)如图所示，将标有“6 V　3 W”字样的灯泡L1和标有“6 V　6 W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对灯泡电阻的影响。求：
(1)灯泡L1正常工作时的电流；
(2)灯泡L2的电阻；
(3)电源电压；
(4)此电路工作2 min消耗的电能。
17．(2018·长沙)L1、L2是规格分别为“6 V　6 W”“3 V　2.7 W”的小灯泡，将它们连在如图所示的电路中，电源电压恒定不变，当只闭合S时，L2正常发光。(不计温度对灯泡电阻的影响)求：
(1)电源电压；
解：(1)电源电压：U＝U额2＝3 V；
(2)灯泡L1的电阻R1；
(3)当S、S1都闭合时，10 s内电流做的总功。
18．(2019·东营)图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2。主要参数如下表。
(1)开关均闭合，求浴霸正常工作时的干路电流是多少？
(2)正常工作时，求R1的阻值是多少？
(3)实际电压为200 V时，求R2的实际功率是多少？
(4)浴霸正常工作时，使容积为20 m3的房间空气温度升高20 ℃，求室内空气吸收的热量是多少？[ρ空气取1.2 kg/m3，c空气取1.0×103 J/(kg·℃)，不考虑其他因素影响]
