中小学教育资源及组卷应用平台
2021年科教版小学科学

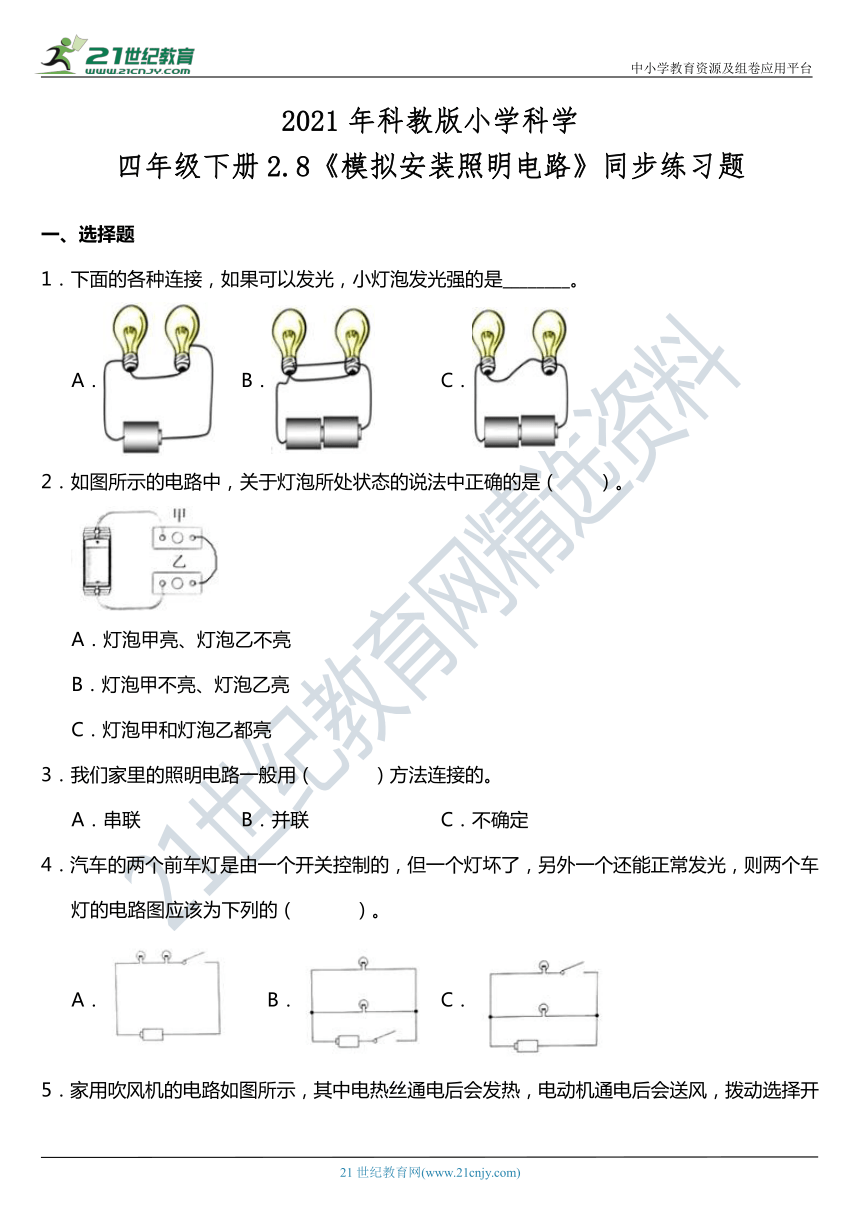

四年级下册2.8《模拟安装照明电路》同步练习题
一、选择题
1．下面的各种连接，如果可以发光，小灯泡发光强的是________。
A． B． C．
2．如图所示的电路中，关于灯泡所处状态的说法中正确的是（ ）。
A．灯泡甲亮、灯泡乙不亮
B．灯泡甲不亮、灯泡乙亮
C．灯泡甲和灯泡乙都亮
3．我们家里的照明电路一般用（ ）方法连接的。
A．串联 B．并联 C．不确定
4．汽车的两个前车灯是由一个开关控制的，但一个灯坏了，另外一个还能正常发光，则两个车 灯的电路图应该为下列的（ ）。
A． B． C．
5．家用吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开 关时，下列说法正确的是（ ）。
A．接通1、2时，电吹风出凉风
B．接通1、2时，电吹风出热风
C．接通2、3时，电吹风出热风
6．下列使用小灯泡的方法中，错误的是（ ）。
A．使用前先检查灯泡是否完好 B．用导线连接时，开关应是闭合状态
C．用导线连接时，开关应是断开状态
7．用相同的电源与小灯泡组装电路时，把小灯泡并联起来使用比串联，发出的光（ ）。
A．没有变化 B．较暗 C．较亮
8．一节干电池的电压是1．5V，两节干电池串联的电压是（ ）。
A．1．5 V B．3 V C．比1．5V高比3V低
二、填空题
9．做个小开关，能够控制电路中的小灯泡是否发光。下面是小亮同学用回形针做的小开关。当 小开关如甲图所示的情形连接在电路中时，电路中的小灯泡__________（填“能”或“不能”） 正常发光；当小开关如乙图所示的情形连接在电路中时，电路中的小灯泡__________（填“ 能” 或“不能”）正常发光。
10．在一个真正的电路中，各个部件都是以___________的方式连接的。

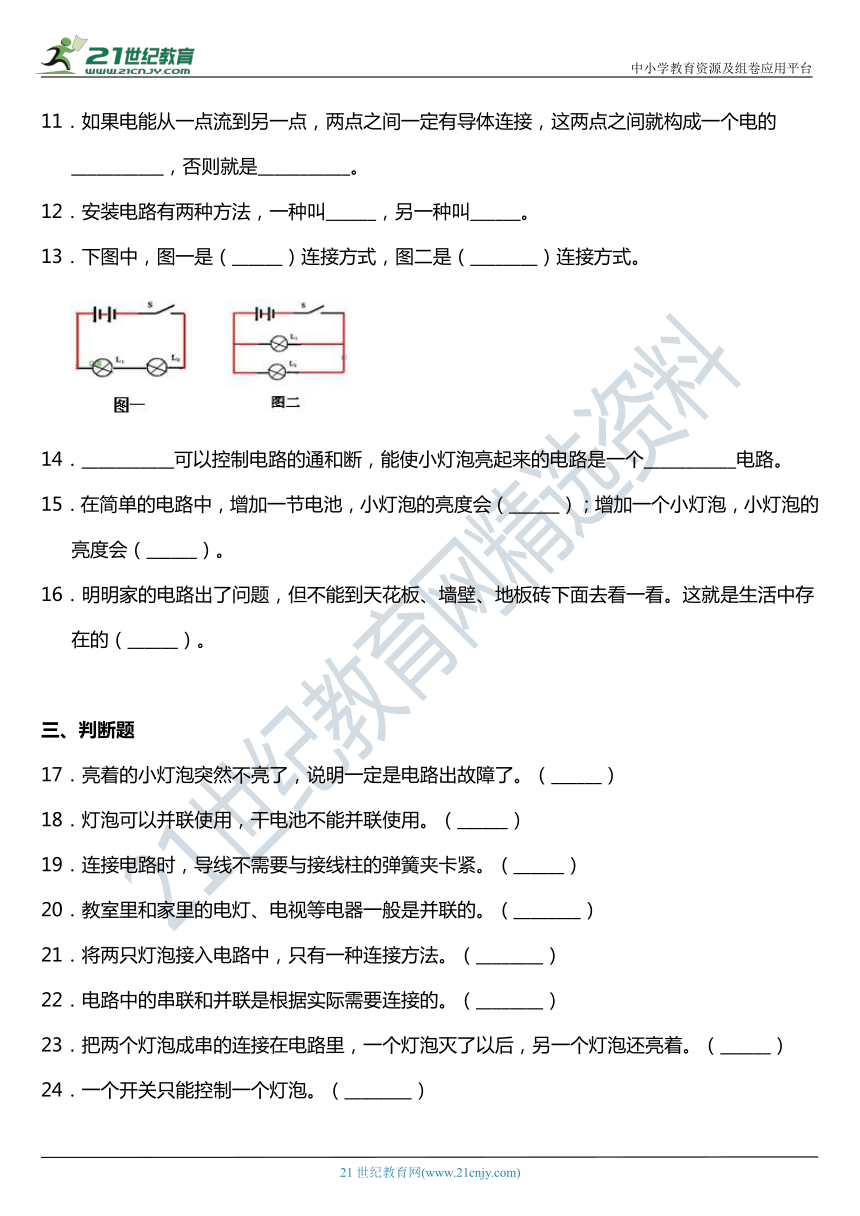

11．如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的 ___________，否则就是___________。
12．安装电路有两种方法，一种叫______，另一种叫______。
13．下图中，图一是（______）连接方式，图二是（________）连接方式。
14．___________可以控制电路的通和断，能使小灯泡亮起来的电路是一个___________电路。
15．在简单的电路中，增加一节电池，小灯泡的亮度会（______）；增加一个小灯泡，小灯泡的 亮度会（______）。
16．明明家的电路出了问题，但不能到天花板、墙壁、地板砖下面去看一看。这就是生活中存 在的（______）。
三、判断题
17．亮着的小灯泡突然不亮了，说明一定是电路出故障了。（______）
18．灯泡可以并联使用，干电池不能并联使用。（______）
19．连接电路时，导线不需要与接线柱的弹簧夹卡紧。（______）
20．教室里和家里的电灯、电视等电器一般是并联的。（________）
21．将两只灯泡接入电路中，只有一种连接方法。（________）
22．电路中的串联和并联是根据实际需要连接的。（________）
23．把两个灯泡成串的连接在电路里，一个灯泡灭了以后，另一个灯泡还亮着。（______）
24．一个开关只能控制一个灯泡。（________）

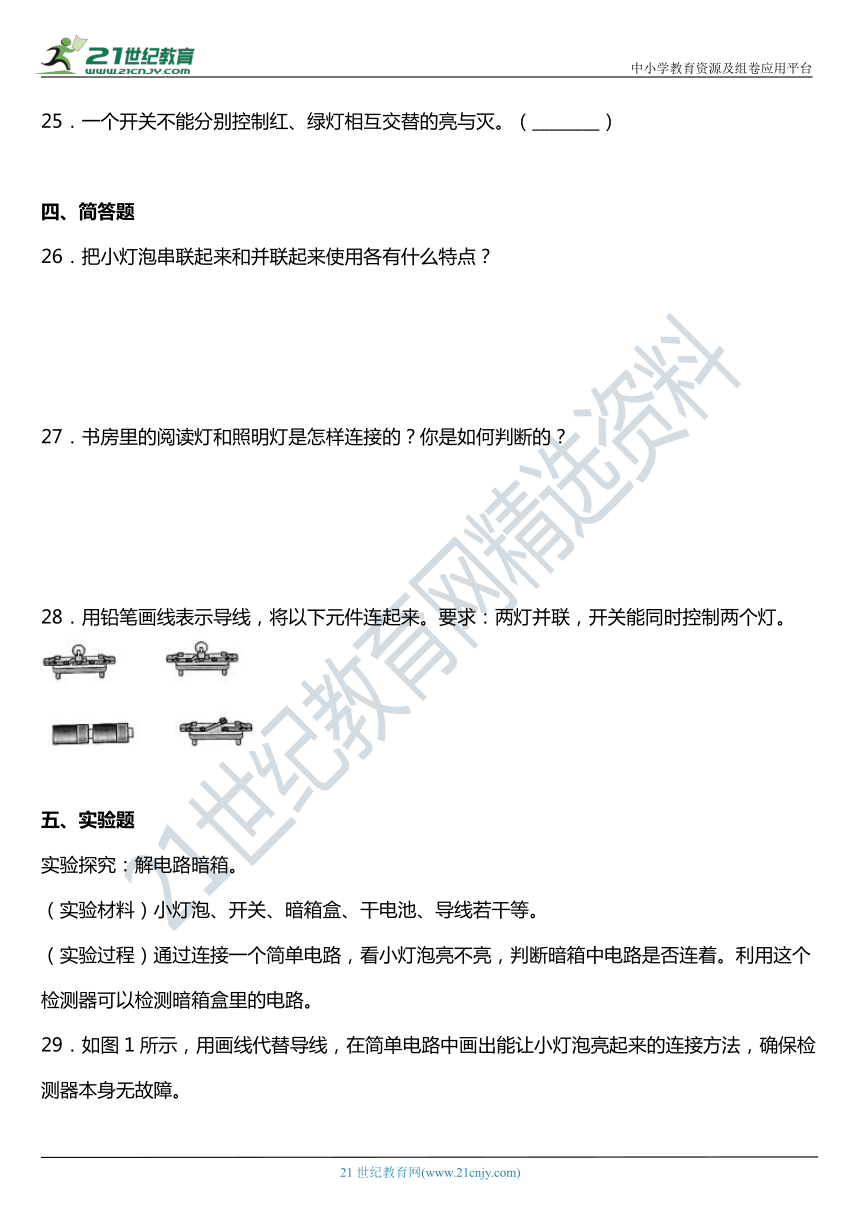

25．一个开关不能分别控制红、绿灯相互交替的亮与灭。（________）
四、简答题
26．把小灯泡串联起来和并联起来使用各有什么特点？
27．书房里的阅读灯和照明灯是怎样连接的？你是如何判断的？
28．用铅笔画线表示导线，将以下元件连起来。要求：两灯并联，开关能同时控制两个灯。
五、实验题
实验探究：解电路暗箱。
（实验材料）小灯泡、开关、暗箱盒、干电池、导线若干等。
（实验过程）通过连接一个简单电路，看小灯泡亮不亮，判断暗箱中电路是否连着。利用这个检测器可以检测暗箱盒里的电路。
29．如图1所示，用画线代替导线，在简单电路中画出能让小灯泡亮起来的连接方法，确保检测器本身无故障。
30．检测时，注意检测顺序，交换检测，接触要充分，把每次检测的结果记录如下表所示：
小灯泡的变化 接点
A－B B－A A－C C－A A－D D－A B－C C－B
亮 √ √ — — — — — —
灭 — — √ √ — — — √
更亮 — — — — — — √ —
更暗 — — — — √ √ — —
（现象与分析）探究暗箱里的电路时，检测器中小灯泡亮了，暗箱A、B两接点之间可能是____________；检测器中小灯泡变更暗了，暗箱A、D两接点之间可能是____________；检测器小灯泡更亮了但交换方向后就不亮了，暗箱B、C两接点之间是____________；同时发现两节电池之间的正负极接法影响电路的通断。灯泡亮了的电路称之为____________，不亮的电路称之为____________。
六、综合题
小明同学使用两节电池和一个小灯泡连接电路时，发现电池有下面两种不同的连接方式。
31．一节电池的电压是1．5伏，两节电池串联起来时电压是3伏，所以小灯泡会__________。两节电池并联起来，电压还是1．5伏，所以小灯泡__________。 （均填“特别亮”或“不太亮”）
32．像空调、电视机等电器的通控器里面一般都装有两节电池，这些电池的连接方式是_________。
33．小科查阅资料了解到对人体安全的电压不高于36伏，多少节电池怎样连接可以达到36伏？
参考答案
1．B
2．C
3．B
4．B
5．B
6．B
7．C
8．B
9．不能 能
10．不同
11．通路 断路
12．串联 并联
13．串联 并联
14．开关 简单
15．变亮 变暗
16．电路暗箱
17．×
18．×
19．×
20．√
21．×
22．√
23．×
24．×
25．×
26．串联时，小灯泡变暗了，并联时小灯泡变亮了。
27．阅读灯和照明灯是并联的。因为我可以分别打开阅读灯和照明灯，它们之间互不影响。
28．
29．
30． 连接了导线 连接了小灯泡 连接了干电池 通路 断路
31． 不太亮 特别亮
32．串联
33．24节电池串联起来可以达到36伏
