中小学教育资源及组卷应用平台

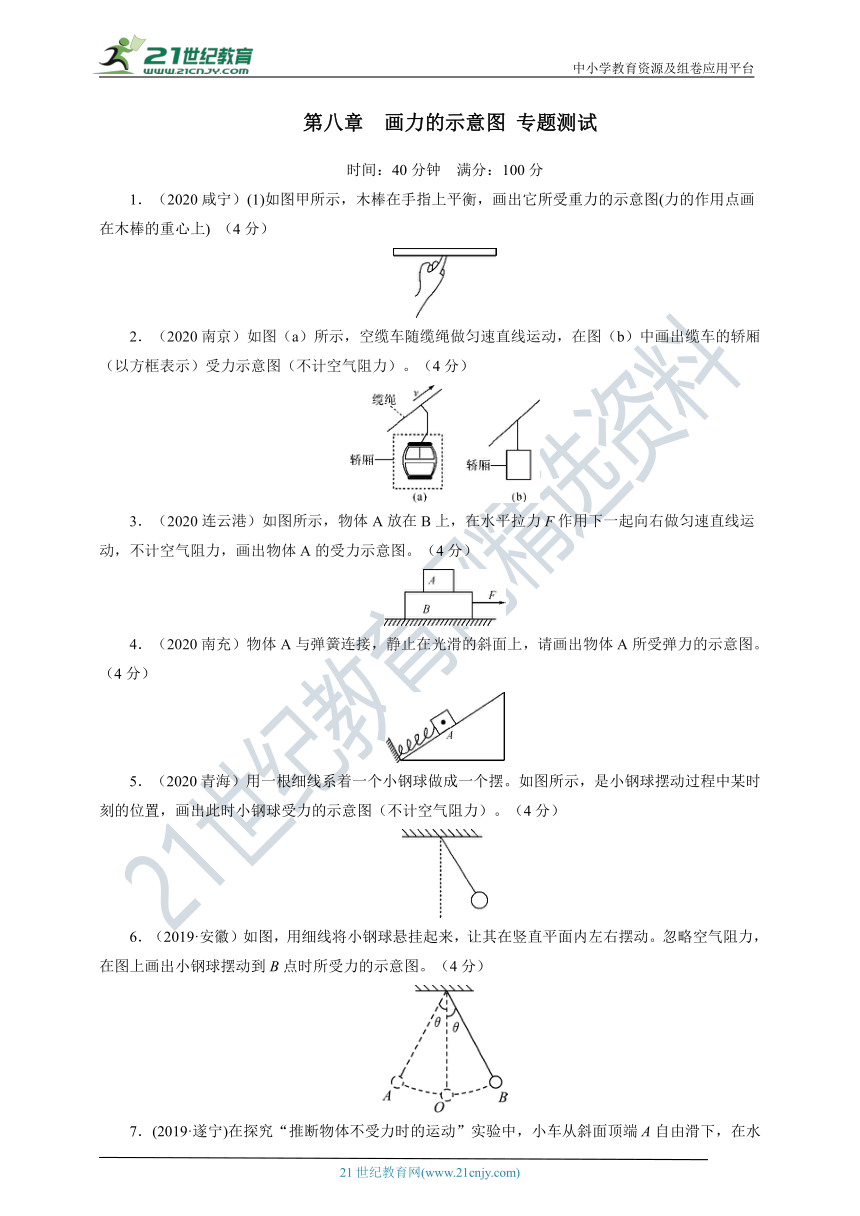

第八章 画力的示意图 专题测试
时间：40分钟 满分：100分
1．（2020咸宁）(1)如图甲所示，木棒在手指上平衡，画出它所受重力的示意图(力的作用点画在木棒的重心上) （4分）
2．（2020南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。（4分）
3．（2020连云港）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。（4分）
4．（2020南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。（4分）
5．（2020青海）用一根细线系着一个小钢球做成一个摆。如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。（4分）
6．（2019·安徽）如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。（4分）

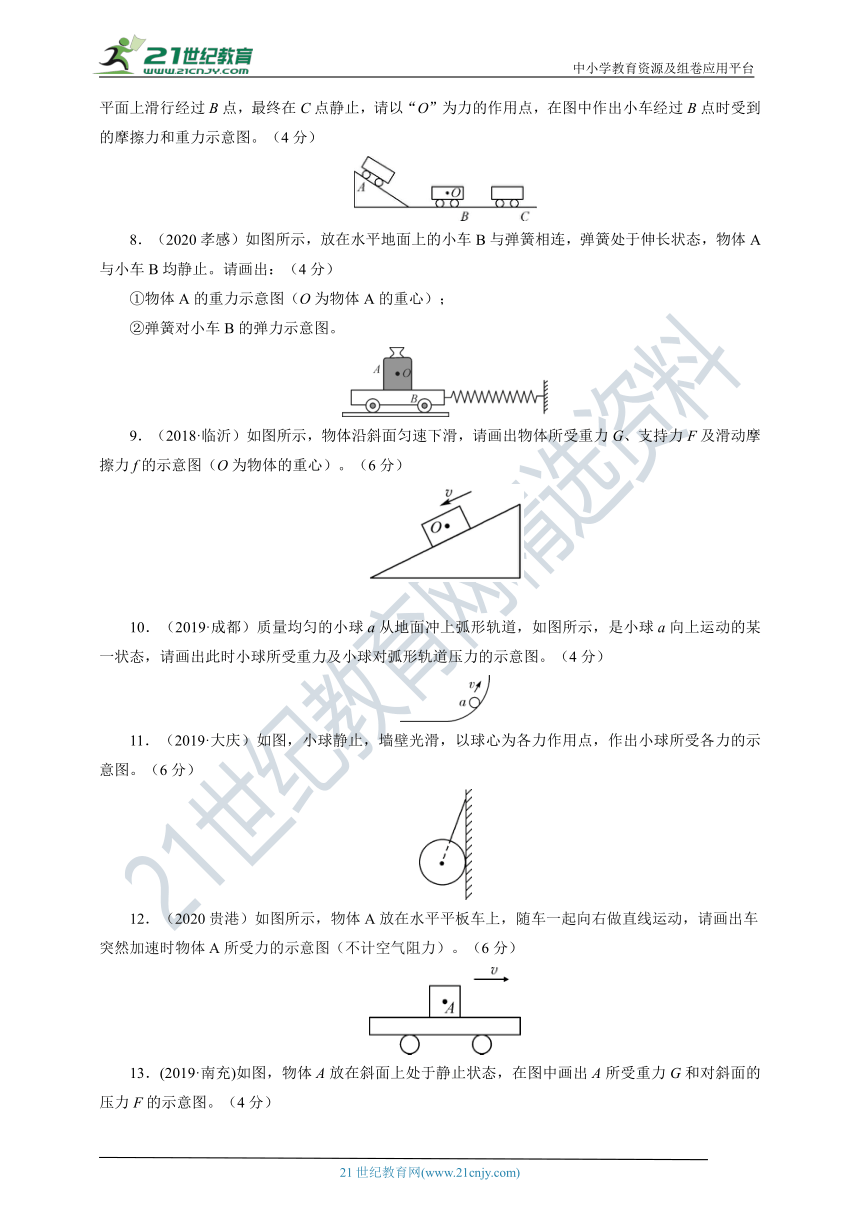

7．(2019·遂宁)在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。（4分）
8．（2020孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：（4分）
①物体A的重力示意图（O为物体A的重心）；
②弹簧对小车B的弹力示意图。
9．（2018·临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。（6分）
10．（2019·成都）质量均匀的小球a从地面冲上弧形轨道，如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。（4分）
11．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。（6分）
12．（2020贵港）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。（6分）
13．(2019·南充)如图，物体A放在斜面上处于静止状态，在图中画出A所受重力G和对斜面的压力F的示意图。（4分）

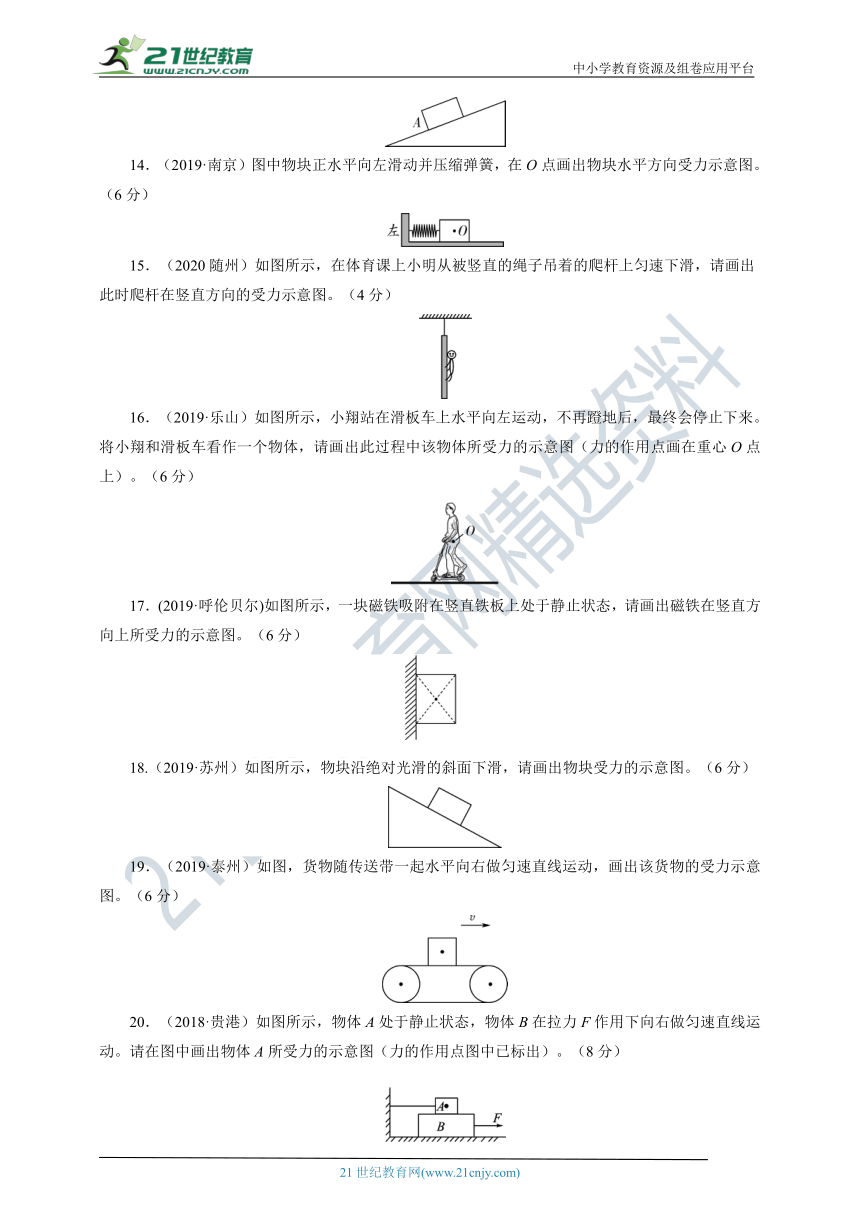

14．（2019·南京）图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图。（6分）
15．（2020随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。（4分）
16．（2019·乐山）如图所示，小翔站在滑板车上水平向左运动，不再蹬地后，最终会停止下来。将小翔和滑板车看作一个物体，请画出此过程中该物体所受力的示意图（力的作用点画在重心O点上）。（6分）
17．(2019·呼伦贝尔)如图所示，一块磁铁吸附在竖直铁板上处于静止状态，请画出磁铁在竖直方向上所受力的示意图。（6分）
18.（2019·苏州）如图所示，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。（6分）
19．（2019·泰州）如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。（6分）
20．（2018·贵港）如图所示，物体A处于静止状态，物体B在拉力F作用下向右做匀速直线运动。请在图中画出物体A所受力的示意图（力的作用点图中已标出）。（8分）

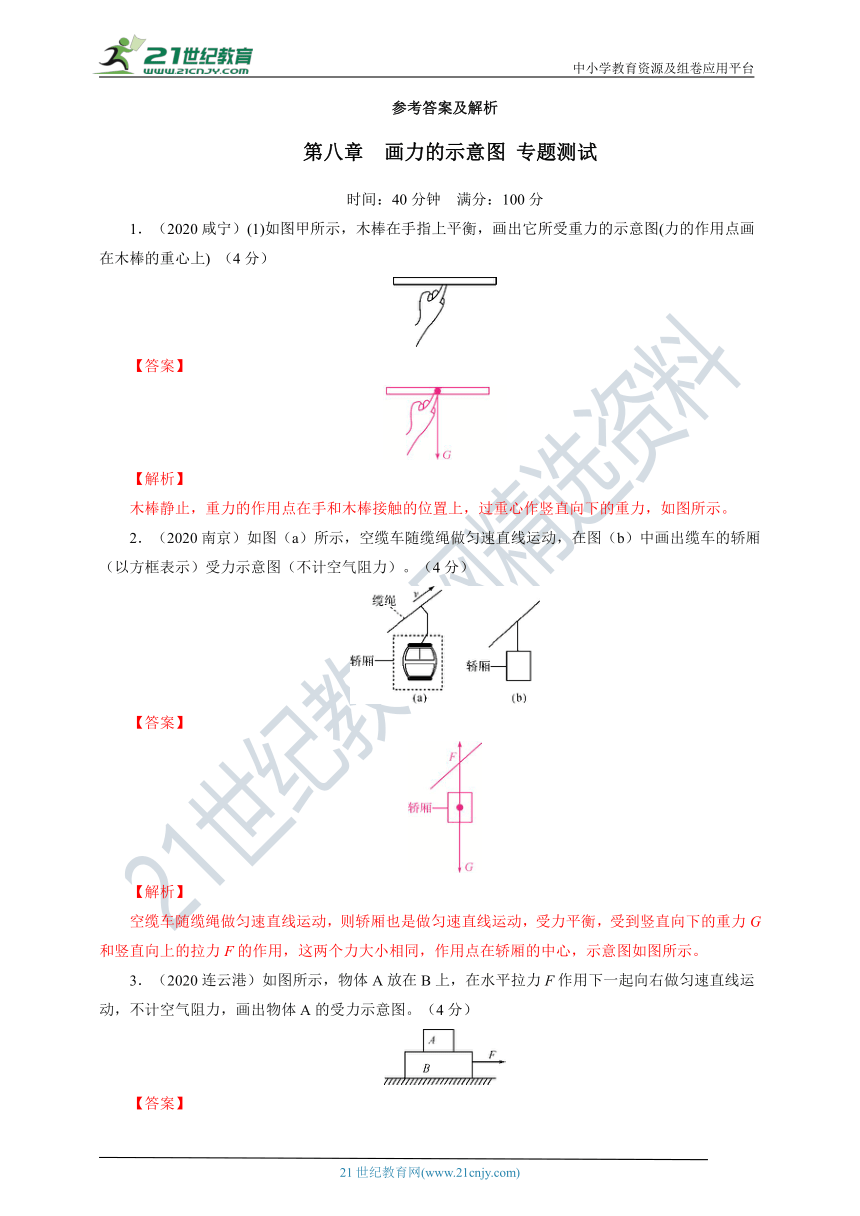

参考答案及解析
第八章 画力的示意图 专题测试
时间：40分钟 满分：100分
1．（2020咸宁）(1)如图甲所示，木棒在手指上平衡，画出它所受重力的示意图(力的作用点画在木棒的重心上) （4分）
【答案】
【解析】
木棒静止，重力的作用点在手和木棒接触的位置上，过重心作竖直向下的重力，如图所示。
2．（2020南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。（4分）
【答案】
【解析】
空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动，受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心，示意图如图所示。

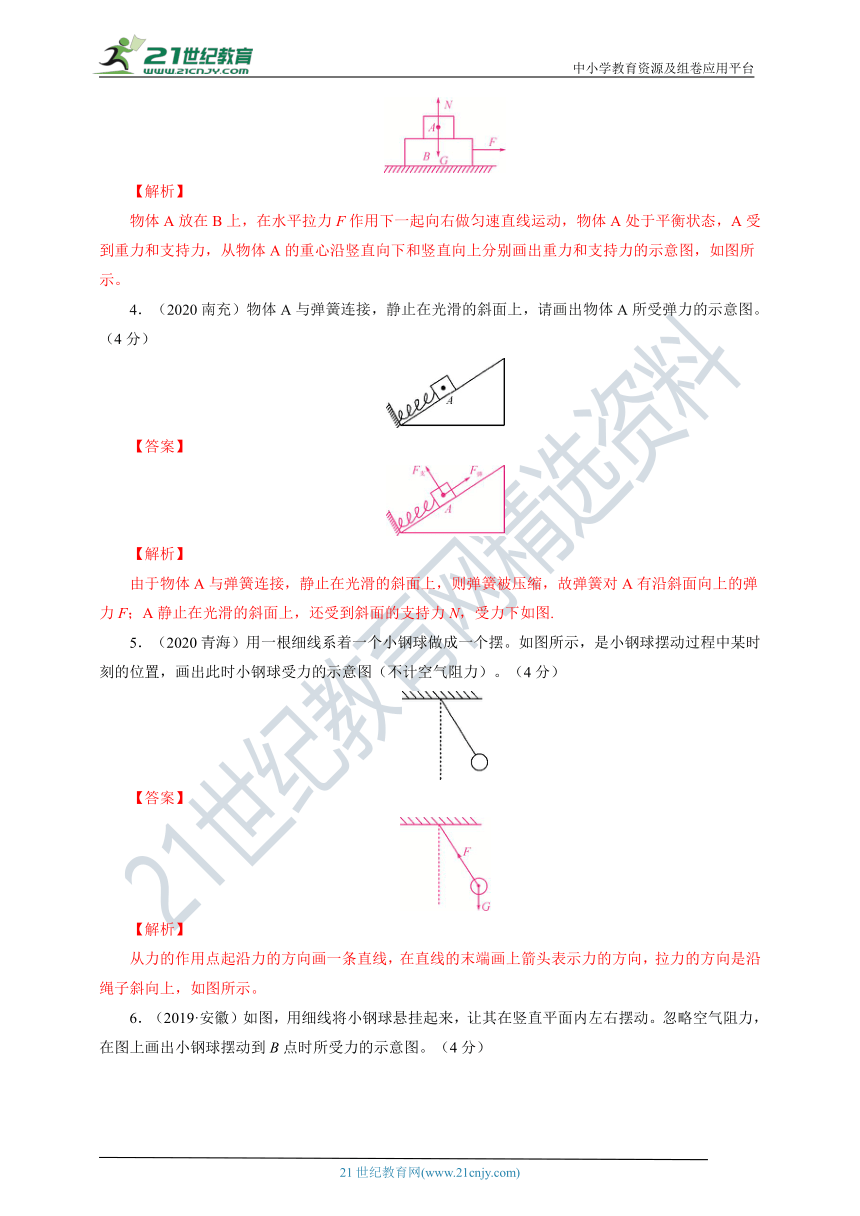

3．（2020连云港）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。（4分）
【答案】
【解析】
物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态，A受到重力和支持力，从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图，如图所示。
4．（2020南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。（4分）
【答案】
【解析】
由于物体A与弹簧连接，静止在光滑的斜面上，则弹簧被压缩，故弹簧对A有沿斜面向上的弹力F；A静止在光滑的斜面上，还受到斜面的支持力N，受力下如图.
5．（2020青海）用一根细线系着一个小钢球做成一个摆。如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。（4分）
【答案】
【解析】
从力的作用点起沿力的方向画一条直线，在直线的末端画上箭头表示力的方向，拉力的方向是沿绳子斜向上，如图所示。
6．（2019·安徽）如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。（4分）
【答案】
【解析】忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示。
7．(2019·遂宁)在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。（4分）
【答案】
【解析】
小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，则小车经过B点时受到摩擦力的方向水平向左；重力的方向竖直向下，作用点都在小车重心上。过小车的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；过小车的重心，沿水平向左的方向画一条有向线段，用f表示，即为摩擦力的示意图，如图所示。
8．（2020孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：（4分）
①物体A的重力示意图（O为物体A的重心）；
②弹簧对小车B的弹力示意图。
【答案】
【解析】
物体A受到的重力，重力的作用点在物体A上的O点，方向竖直向下，画出一条带箭头的线段，在箭头附近标注字母G；弹簧对小车B的弹力，作用在小车B上，因为弹簧处于伸长状态，弹力的方向与弹簧形变方向相反，所以弹力方向水平向右，画出一条带箭头的线段，在箭头附近标注字母F，如图所示。
9．（2018·临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。（6分）
【答案】
【解析】物体受到的重力G的方向竖直向下、支持力F垂直于斜面向上，因物体沿斜面匀速下滑，所以滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示。
10．（2019·成都）质量均匀的小球a从地面冲上弧形轨道，如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。（4分）
【答案】
【解析】重力的方向总是竖直向下的，作用点在重心；压力的方向垂直于接触面并指向受压物体，如图所示。
11．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。（6分）
【答案】
【解析】挂在光滑墙上的球受：竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示。
12．（2020贵港）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。（6分）
【答案】
【解析】
小车突然加速后，木块相对于平板向左滑动或有向左滑动的趋势，在水平方向上受摩擦力的作用，方向向右，在竖直方向上，木块受重力G和支持力F的作用，并且这两个力是一对平衡力，如图所示。
13．(2019·南充)如图，物体A放在斜面上处于静止状态，在图中画出A所受重力G和对斜面的压力F的示意图。（4分）
【答案】
【解析】过物体的重心画一条竖直向下的带箭头的线段，符号为G，即为重力的示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为F，即为压力的示意图，如图所示。
14．（2019·南京）图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图。（6分）
【答案】
【解析】物块正水平向左滑动并压缩弹簧，分析可知在O点时物块水平方向上受到弹簧对它向右的弹力、地面对它水平向右的摩擦力，过物块重心，沿水平向右的方向画出这两个力，如图所示。
15．（2020随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。（4分）
【答案】
【解析】
小明从被竖直的绳子吊着的爬杆上匀速下滑，小明受到竖直向下的重力和竖直向上的摩擦力作用，故爬杆也受到小明对它的向下的摩擦力f，其次爬杆还受竖直向下的重力G和绳子对它向上的拉力F，三个力的合力为0，过爬杆的重心分别向上和向下画出三个力，如图所示。
16．（2019·乐山）如图所示，小翔站在滑板车上水平向左运动，不再蹬地后，最终会停止下来。将小翔和滑板车看作一个物体，请画出此过程中该物体所受力的示意图（力的作用点画在重心O点上）。（6分）
【答案】
【解析】小翔站在滑板车上水平向左运动，不再蹬地后，将小翔和滑板车看作一个物体；
该物体在竖直方向上受到竖直向下的重力G和地面向上的支持力FN的作用，另外，由于小翔和滑板车一起向左运动，所以还受到地面向右的摩擦力F阻的作用，如图所示。
17．(2019·呼伦贝尔)如图所示，一块磁铁吸附在竖直铁板上处于静止状态，请画出磁铁在竖直方向上所受力的示意图。（6分）
【答案】
【解析】在竖直方向上受到重力和摩擦力的作用，这两个力是一对平衡力。重力的方向竖直向下，因此摩擦力的方向竖直向上，如图所示。
18.（2019·苏州）如图所示，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。（6分）
【答案】
【解析】由于斜面是光滑的，所以此时物体不会受到摩擦力的作用，它只受到竖直向下的重力和斜面对它的支持力的作用，支持力的方向是垂直于斜面向上的，如图所示。
19．（2019·泰州）如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。（6分）
【答案】
【解析】货物随传送带一起水平向右做匀速直线运动，货物与传送带间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力；重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，如图所示。
20．（2018·贵港）如图所示，物体A处于静止状态，物体B在拉力F作用下向右做匀速直线运动。请在图中画出物体A所受力的示意图（力的作用点图中已标出）。（8分）
【答案】
【解析】在竖直方向上，物体A受到重力和支持力作用，并且这两个力是一对平衡力；重力方向竖直向下，支持力方向竖直向上；在水平方向上，物体B在拉力F作用下向右做匀速直线运动，物体A相对物体B向左运动，因此物体A受到一个向右的摩擦力，而物体A处于静止状态，因此绳子对物体A有一个向左的拉力作用，如图所示。
