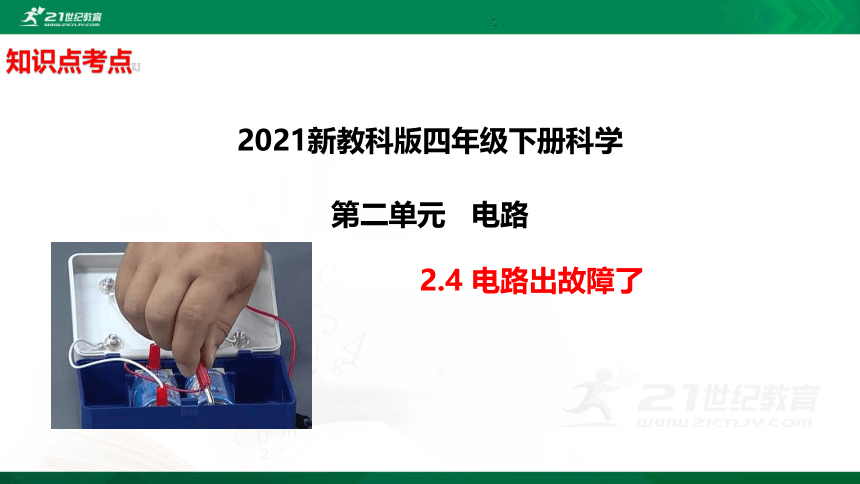

2021新教科版四年级下册科学
2.4 电路出故障了
第二单元 电路
Z J
Z J

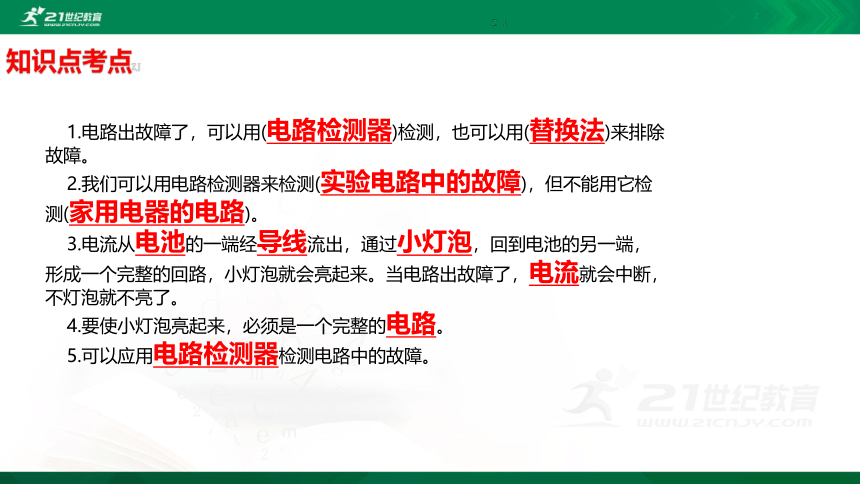

1.电路出故障了，可以用(电路检测器)检测，也可以用(替换法)来排除故障。
2.我们可以用电路检测器来检测(实验电路中的故障)，但不能用它检测(家用电器的电路)。
3.电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。当电路出故障了，电流就会中断，不灯泡就不亮了。
4.要使小灯泡亮起来，必须是一个完整的电路。
5.可以应用电路检测器检测电路中的故障。
Z J
6.使用电路检测器，每次检测前，先要将两个检测头(互相接触)一下，看看小灯泡能否亮起来。
7.小灯泡不亮，可能的原因有(小灯泡坏了)、(电池没电)、(导线断了)、(开关没有合上)、(连接点接触不良)、(连接方式不对)等。
8.一般情况下，组装一个电路检测器需要(1个小灯泡、1节电池、3根导线)。
Z J

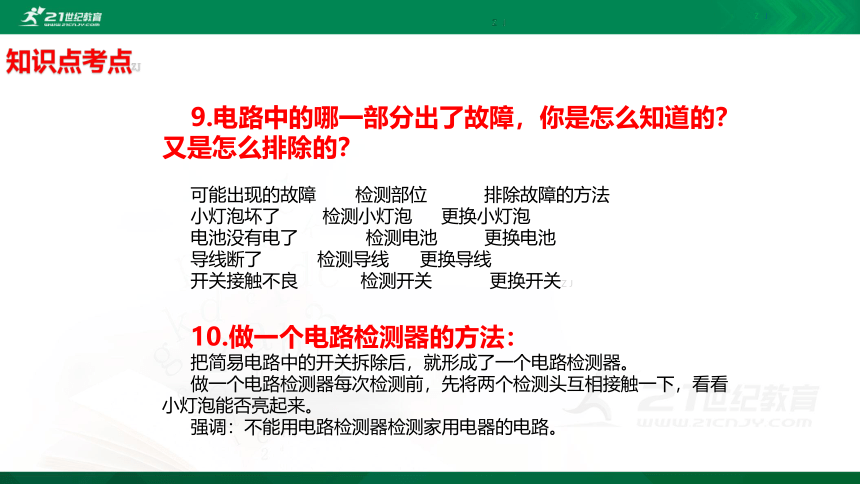

9.电路中的哪一部分出了故障，你是怎么知道的？又是怎么排除的？
可能出现的故障 检测部位 排除故障的方法
小灯泡坏了 检测小灯泡 更换小灯泡
电池没有电了 检测电池 更换电池
导线断了 检测导线 更换导线
开关接触不良 检测开关 更换开关Z J
10.做一个电路检测器的方法：
把简易电路中的开关拆除后，就形成了一个电路检测器。
做一个电路检测器每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。
强调：不能用电路检测器检测家用电器的电路。

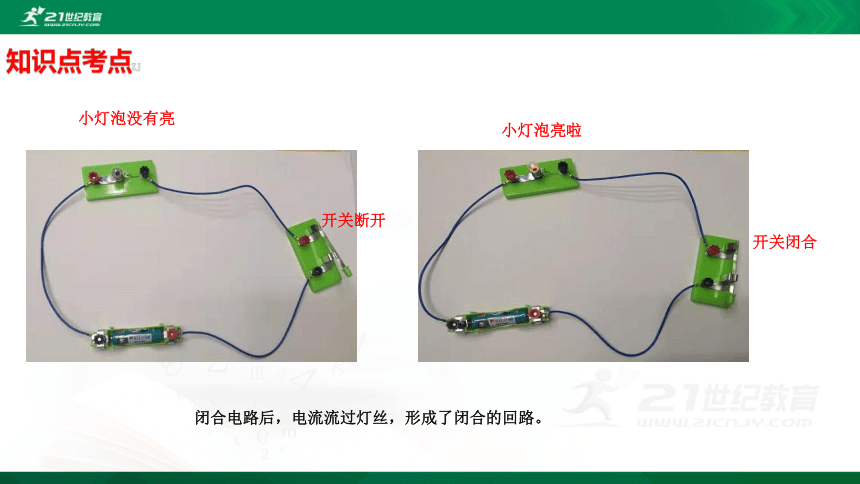

小灯泡没有亮
小灯泡亮啦
开关断开
开关闭合
闭合电路后，电流流过灯丝，形成了闭合的回路。
（1）小灯泡坏了
（2）电池没电了
（3）导线断了
（4）开关没连接好
（5）灯座没连接好
（6）电池盒没连接好
（7）……
小灯泡不亮的故障原因：

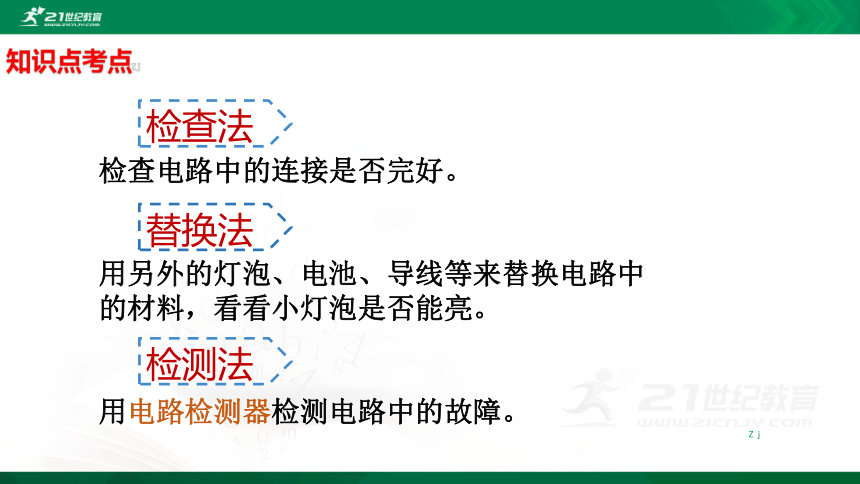

检查电路中的连接是否完好。
用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。
用电路检测器检测电路中的故障。
检测法
替换法
检查法
Z j
电路检测器的检测步骤：
1.检测故障电路前切断电源。
2.自检，电路检测器的两个检测头相互接触，观察灯泡是否发光。
3.用检测头连接需检测的电路元件，观察灯泡是否发光。
4. 检测2-3次（重复2、3两个步骤）
5.完成记录单。
电路中的哪一部分出了故障，
你是怎么知道的？又是怎么排除的？
电路检测器绝不能检测220V的家庭电路！
1.用电路检测器检测小灯泡，正确的连接方式是（ ）。
A. 检测头甲接触连接点1，检测头乙接触连接点2
B. 检测头甲接触连接点1即可
C. 检测头乙接触连接点2即可
考点:
用电路检测器的两个
检测头和一根电线的两端相连接,如果小灯泡亮了,就说明这根电线没有故障;如果小灯泡不亮,则说明这根电线有故障。
考点:
用电路检测器的两个
检测头和灯泡的两个连接点相连接,如果小灯泡亮了,就说明这个灯泡没有故障;如果小灯泡不亮,这说明这个灯泡有故障。
检测电池:
取出电路检测器电
池盒中的电池,将故障电路中的电池放在电路检测器的电池盒里,看看小灯泡会不会亮,如果小灯泡亮了,就说明电池还有电;如果小灯泡不亮,则说明这电池没有电了。
电路故障记录表
谢谢
