第十九章 生活用电
探究专训习题
人教版物理九年级全一册

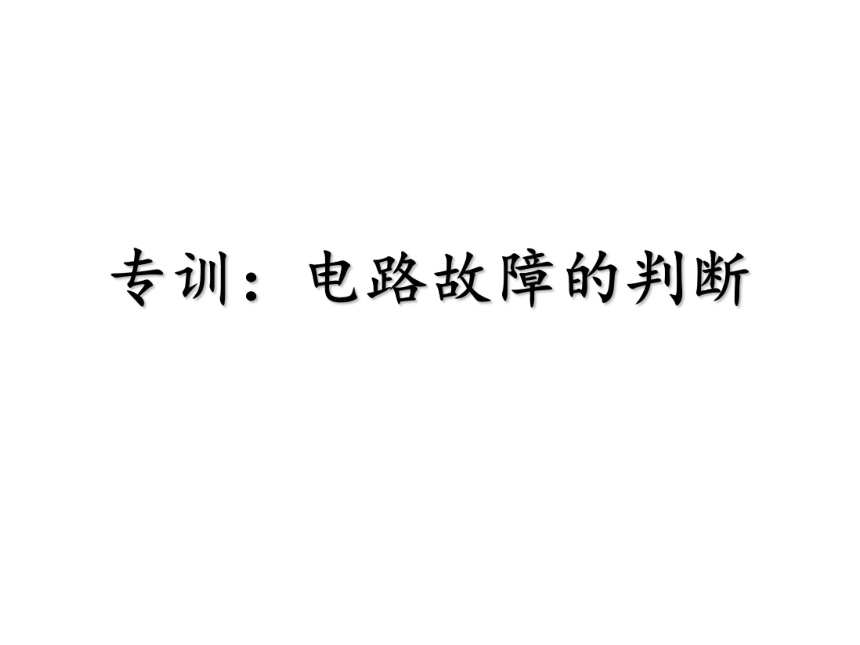

专训：电路故障的判断

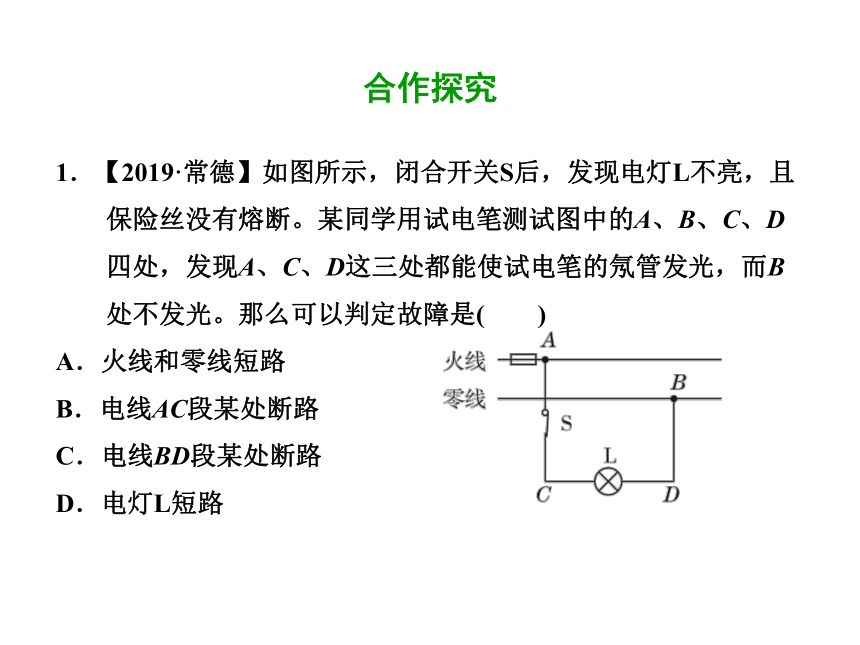

1．【2019·常德】如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试图中的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是(　　)
A．火线和零线短路
B．电线AC段某处断路
C．电线BD段某处断路
D．电灯L短路
合作探究

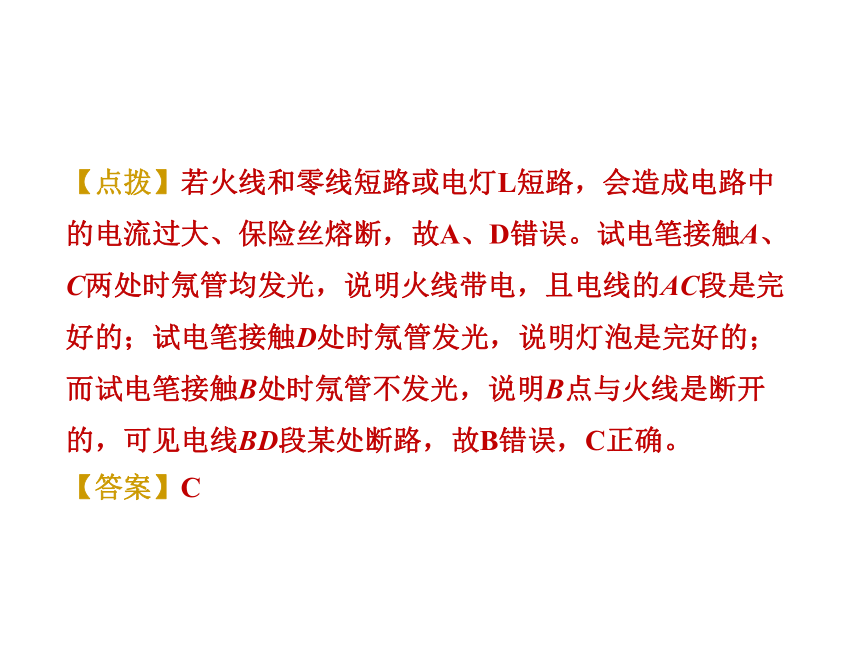

【点拨】若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝熔断，故A、D错误。试电笔接触A、C两处时氖管均发光，说明火线带电，且电线的AC段是完好的；试电笔接触D处时氖管发光，说明灯泡是完好的；而试电笔接触B处时氖管不发光，说明B点与火线是断开的，可见电线BD段某处断路，故B错误，C正确。
【答案】C

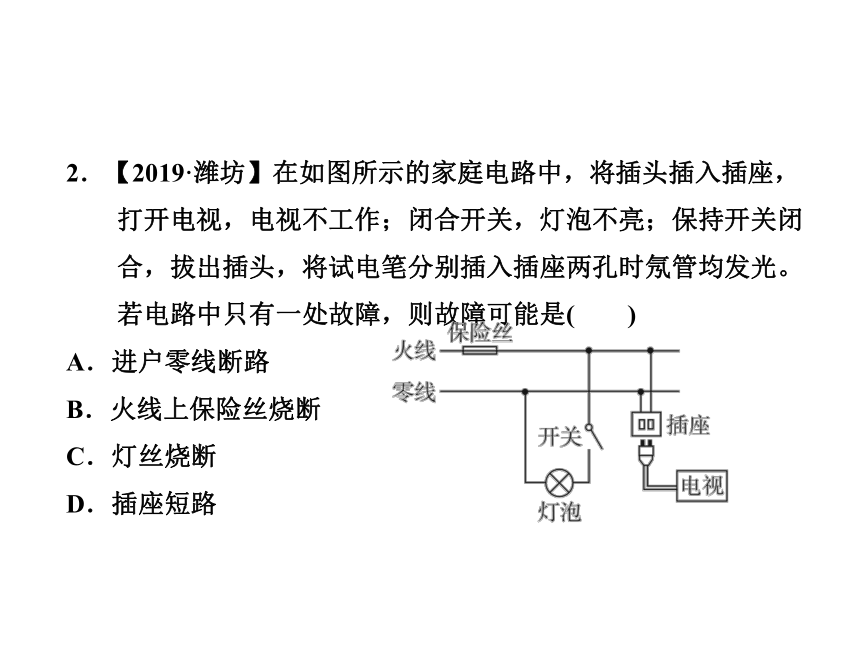

2．【2019·潍坊】在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是(　　)
A．进户零线断路
B．火线上保险丝烧断
C．灯丝烧断
D．插座短路

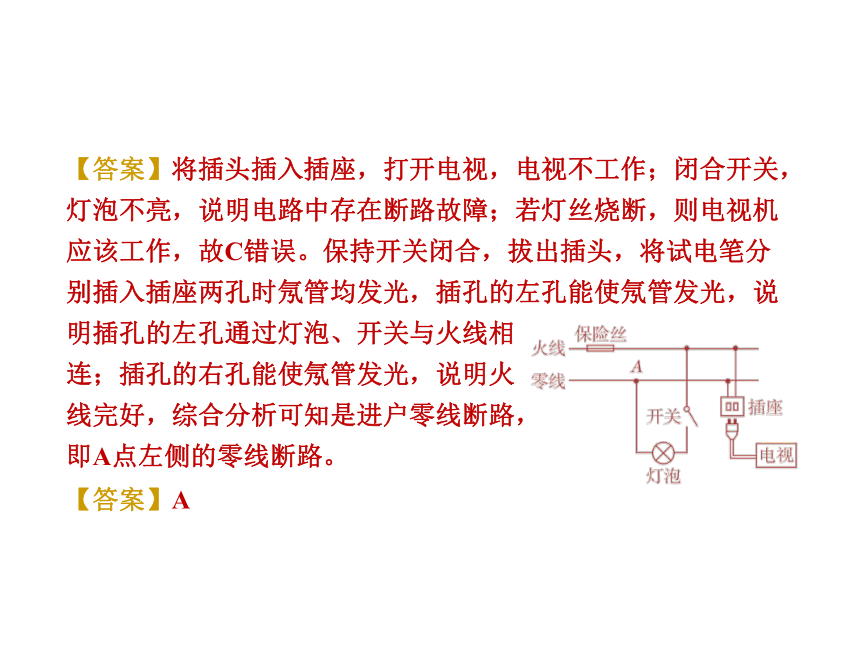

【答案】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故C错误。保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明插孔的左孔通过灯泡、开关与火线相
连；插孔的右孔能使氖管发光，说明火
线完好，综合分析可知是进户零线断路，
即A点左侧的零线断路。
【答案】A

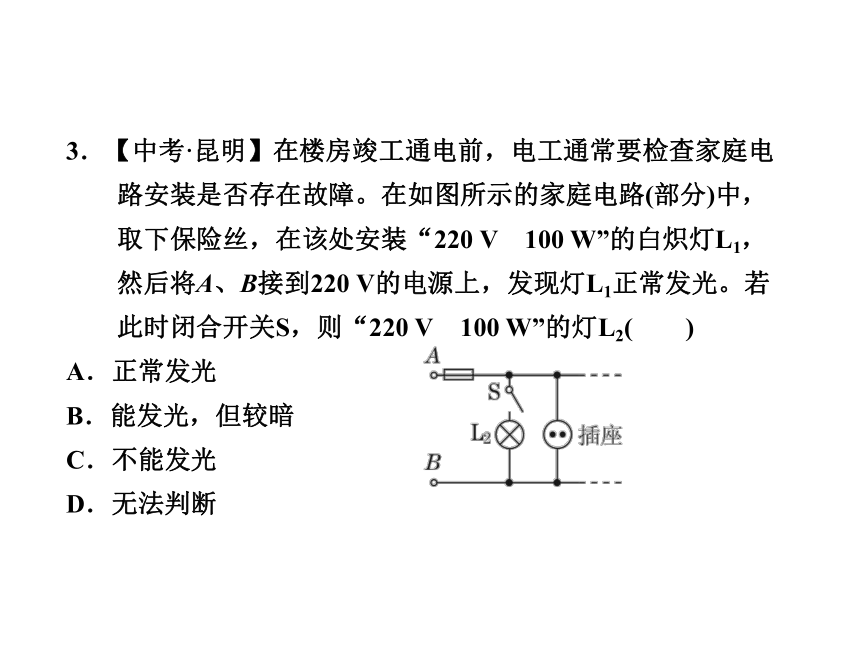

3．【中考·昆明】在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220 V　100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光。若此时闭合开关S，则“220 V　100 W”的灯L2(　　)
A．正常发光　　　　　
B．能发光，但较暗
C．不能发光
D．无法判断

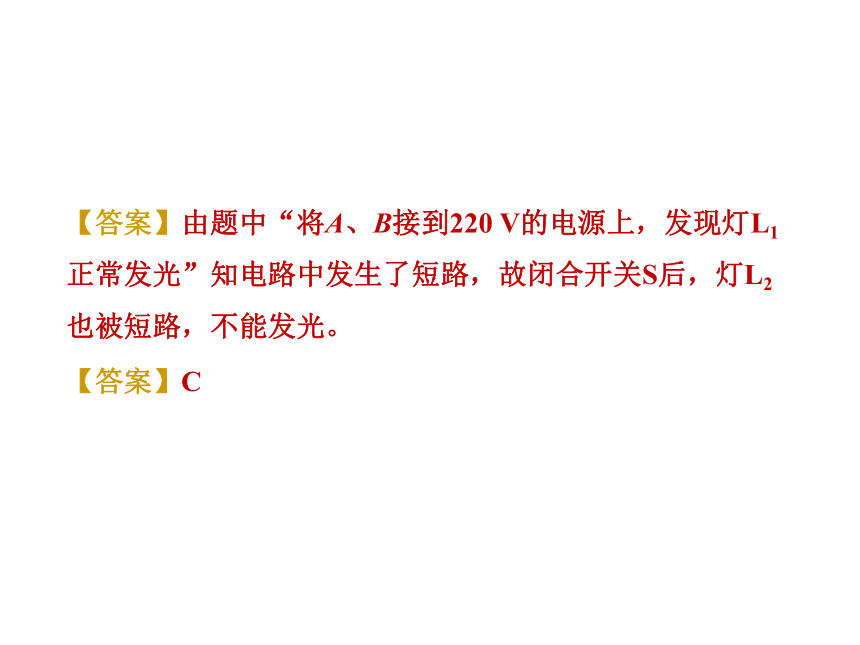

【答案】由题中“将A、B接到220 V的电源上，发现灯L1正常发光”知电路中发生了短路，故闭合开关S后，灯L2也被短路，不能发光。
【答案】C
4．【中考·自贡】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中一个)时，可能出现以下三种情况，试判断(填“短路”
“断路”或
“正常”)：

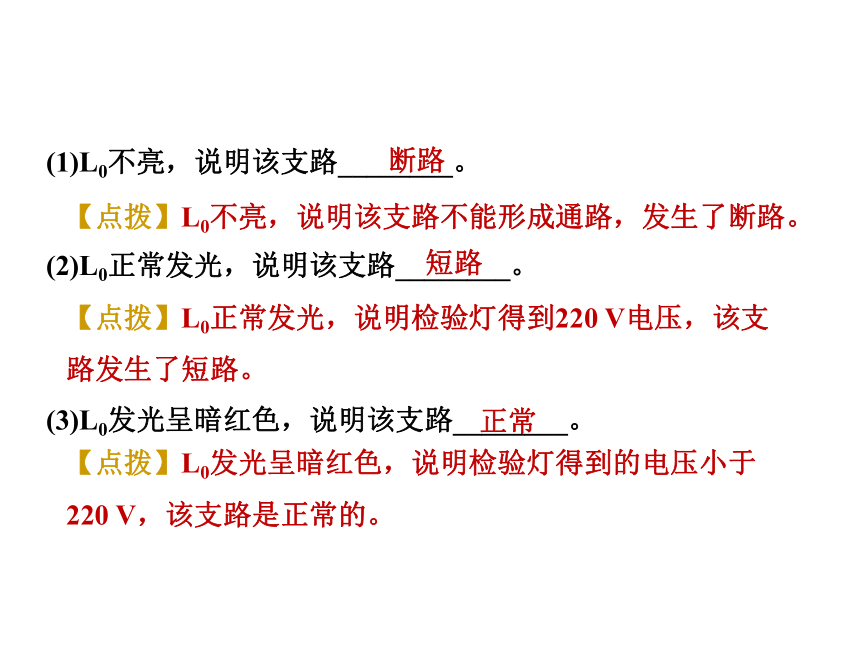

(1)L0不亮，说明该支路________。
(2)L0正常发光，说明该支路________。
(3)L0发光呈暗红色，说明该支路________。
【点拨】L0不亮，说明该支路不能形成通路，发生了断路。
断路
【点拨】L0正常发光，说明检验灯得到220 V电压，该支路发生了短路。
短路
【点拨】L0发光呈暗红色，说明检验灯得到的电压小于220 V，该支路是正常的。
正常

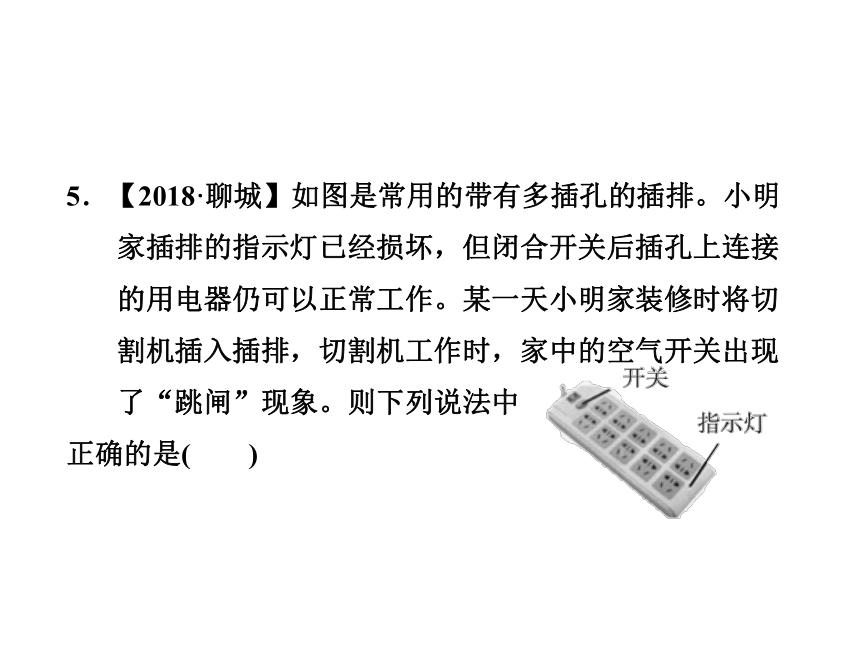

5．【2018·聊城】如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中
正确的是(　　)

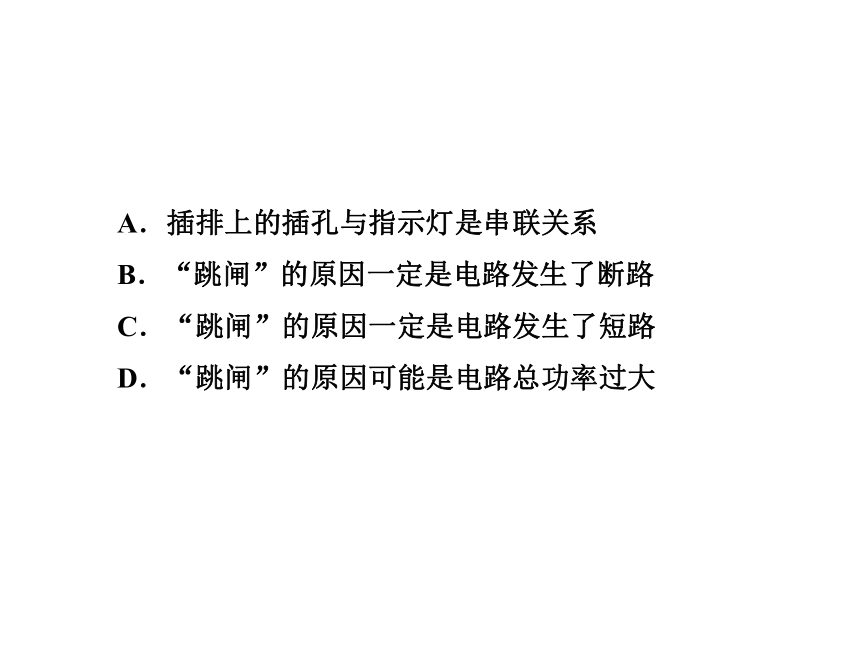

A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【点拨】插排上的插孔与指示灯是并联的，故A错误。发生断路时，空气开关不会跳闸，故B错误。发生短路或电路总功率过大都会使空气开关跳闸，故C错误。小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，可能是因为切割机的电功率过大，造成干路中电流过大，故D正确。
【答案】D
6．【中考·兰州】傍晚，小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是(　　)
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
【点拨】卧室的灯与客厅的灯并联，互不影响，卧室的照明电路发生断路时，卧室的灯熄灭，客厅的灯仍能正常发光，故A正确。若卧室的灯泡发生了短路，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故B错误。用电器总功率过大，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故C错误。若进户线断了，整个家庭电路都没有电，所有电灯都不会亮，故D错误。
【答案】A
专训：生活用电的计算
1．【中考·广州】(1)把“220 V　1 100 W”的电暖器插入插座，在额定电压下工作：
①流过电暖器的电流多大？
②电暖器的电阻多大？
合作探究
③电暖器多少小时消耗2.2 kW·h的电能？
④电暖器通过导线连到电路，为什么电暖器工作时放出大量热，而与其连接的导线却几乎不发热？
导线和电暖器串联，电流相同，但由于电暖器的电阻远远大于导线电阻，故相同时间内，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。
(2)该插线板允许通过的最大电流为10 A，通过计算分析，插线板能否让“220 V　750 W”的电吹风与上述电暖器同时工作？
解：插线板允许连接的用电器的最大功率P＝UI＝
220 V×10 A＝2 200 W，
插线板上还能够连接的用电器的功率P用＝P－P1＝
2 200 W－1 100 W＝1 100 W>750 W，故可以让电吹风和电暖器同时工作。
2．小明家有100 W的电视机一台，150 W的电冰箱一台，1 000 W的电热水器一台，照明灯总功率为180 W。现在他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则：
额定电压
220 V
额定频率
50 Hz
机身尺寸
600×560×850(mm3)
洗涤功率
330 W
(1)他家的这些电器能不能同时使用？
(2)他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
(3)他家若再购买一台1.5 kW的空调，为安全用电，需考虑哪些因素？
需考虑的因素有电能表的规格、保险丝的规格和输电导线的额定电流。
3．随着城市化建设的发展，许多家庭都住进了高楼大厦，小丽家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器(其铭牌如表)，安装在卫生间的墙上。小丽在使用过程中发现：
(1)该热水器在某时间段使用时，20 min内产生的热量为2.4×106 J，求通过电热水器的电流和它工作的实际电压。
(2)防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20 V，保证异常漏电情况下，接触热水器的人的
安全。如图所示，若人体的最大电阻为
20 MΩ，试求防电墙的电阻。
4．人们常用试电笔来辨别照明电路中的火线和零线，试电笔内串联有一个阻值很大的高值电阻，已知某试电笔内高值电阻为2.2 MΩ，人通常的电阻为2.2 kΩ，安全电流为30 mA，灯泡的电阻约为200 Ω。
(1)两图中符合安全用电原则的是________图。
甲
(2)如图甲，开关闭合时，某同学正在使用该试电笔测试A点，计算此时通过该同学身体的电流。
(3)如图乙，开关断开时，灯泡不发光，当用手接触B点时，通过人体的电流为多大？会不会造成触电事故？
专训：生活用电的作图
1．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图。
合作探究
解：如图所示。
2．【2019·苏州】请将图中灯泡按照安全用电的要求接入家庭电路。
解：如图所示。
3．【2019·郴州】请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
解：如图所示。
4．【2018·无锡】如图所示，请将两孔插座正确接入家庭电路中。
【点拨】两孔插座的接法是左孔接零线，右孔接火线。
解：如图所示。
5．【2019·泰州】将图中带开关的三孔插座正确接入家庭电路。
解：如图所示。
6．请将如图所示的电水壶的3条接线按照安全用电的原则连接到插头上。
解：如图所示。
7．【2019·无锡】请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
解：如图所示。
8．【2019·天水】小明设计了一种利用“声控”开关(有声音时自动闭合，无声音时自动断开)和“光控”开关(有光照时自动断开，无光照时自动闭合)自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线
代替导线完成如图所示
的电路。(导线不得交叉)
解：如图所示。
9．【2019·河南】某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图中按要求正确完成电路连接。
解：如图所示。
