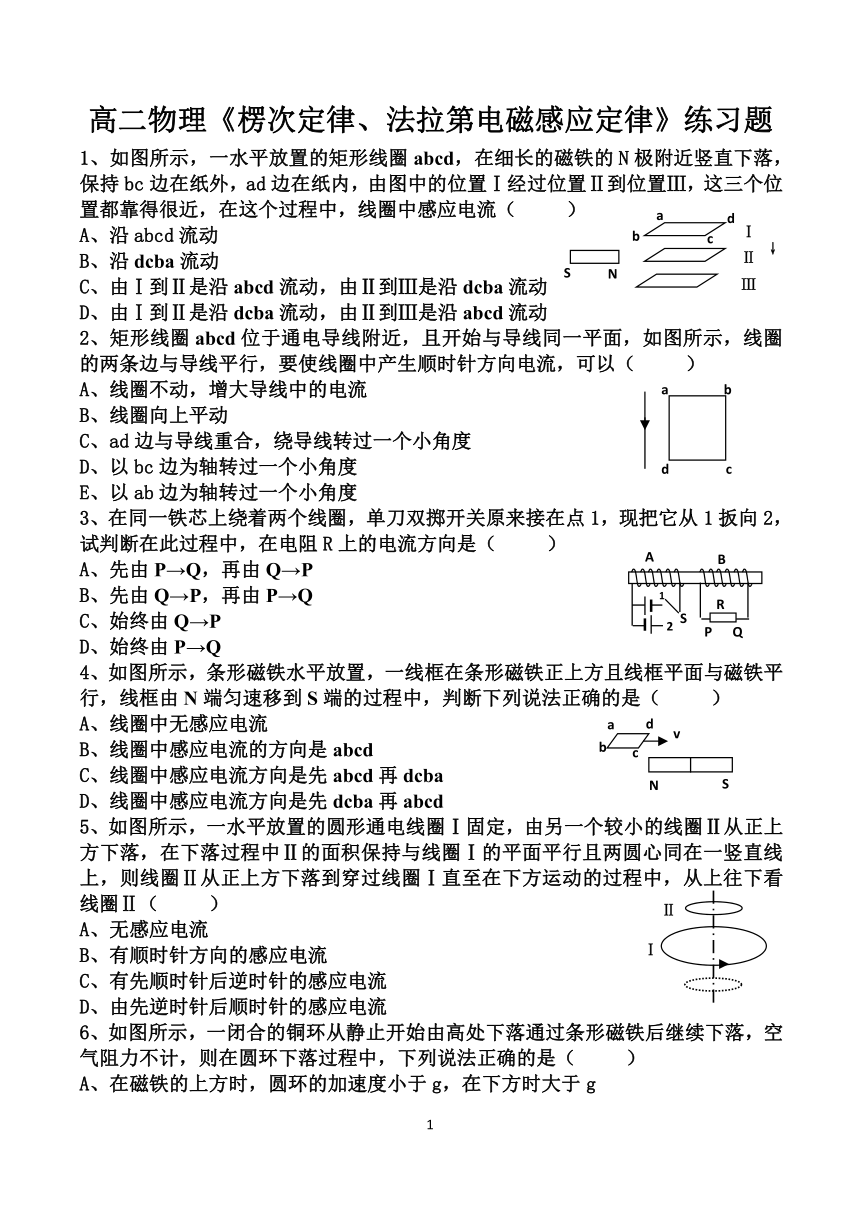

高二物理《楞次定律、法拉第电磁感应定律》练习题
1、如图所示，一水平放置的矩形线圈abcd，在细长的磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，这三个位置都靠得很近，在这个过程中，线圈中感应电流（ ）
A、沿abcd流动
B、沿dcba流动
C、由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动
D、由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动
2、矩形线圈abcd位于通电导线附近，且开始与导线同一平面，如图所示，线圈的两条边与导线平行，要使线圈中产生顺时针方向电流，可以（ ）
A、线圈不动，增大导线中的电流
B、线圈向上平动
C、ad边与导线重合，绕导线转过一个小角度
D、以bc边为轴转过一个小角度
E、以ab边为轴转过一个小角度
3、在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点1，现把它从1扳向2，试判断在此过程中，在电阻R上的电流方向是（ ）
A、先由P→Q，再由Q→P
B、先由Q→P，再由P→Q
C、始终由Q→P
D、始终由P→Q
4、如图所示，条形磁铁水平放置，一线框在条形磁铁正上方且线框平面与磁铁平行，线框由N端匀速移到S端的过程中，判断下列说法正确的是（ ）
A、线圈中无感应电流
B、线圈中感应电流的方向是abcd
C、线圈中感应电流方向是先abcd再dcba
D、线圈中感应电流方向是先dcba再abcd
5、如图所示，一水平放置的圆形通电线圈Ⅰ固定，由另一个较小的线圈Ⅱ从正上方下落，在下落过程中Ⅱ的面积保持与线圈Ⅰ的平面平行且两圆心同在一竖直线上，则线圈Ⅱ从正上方下落到穿过线圈Ⅰ直至在下方运动的过程中，从上往下看线圈Ⅱ（ ）
A、无感应电流
B、有顺时针方向的感应电流
C、有先顺时针后逆时针的感应电流
D、由先逆时针后顺时针的感应电流
6、如图所示，一闭合的铜环从静止开始由高处下落通过条形磁铁后继续下落，空气阻力不计，则在圆环下落过程中，下列说法正确的是（ ）
A、在磁铁的上方时，圆环的加速度小于g，在下方时大于g

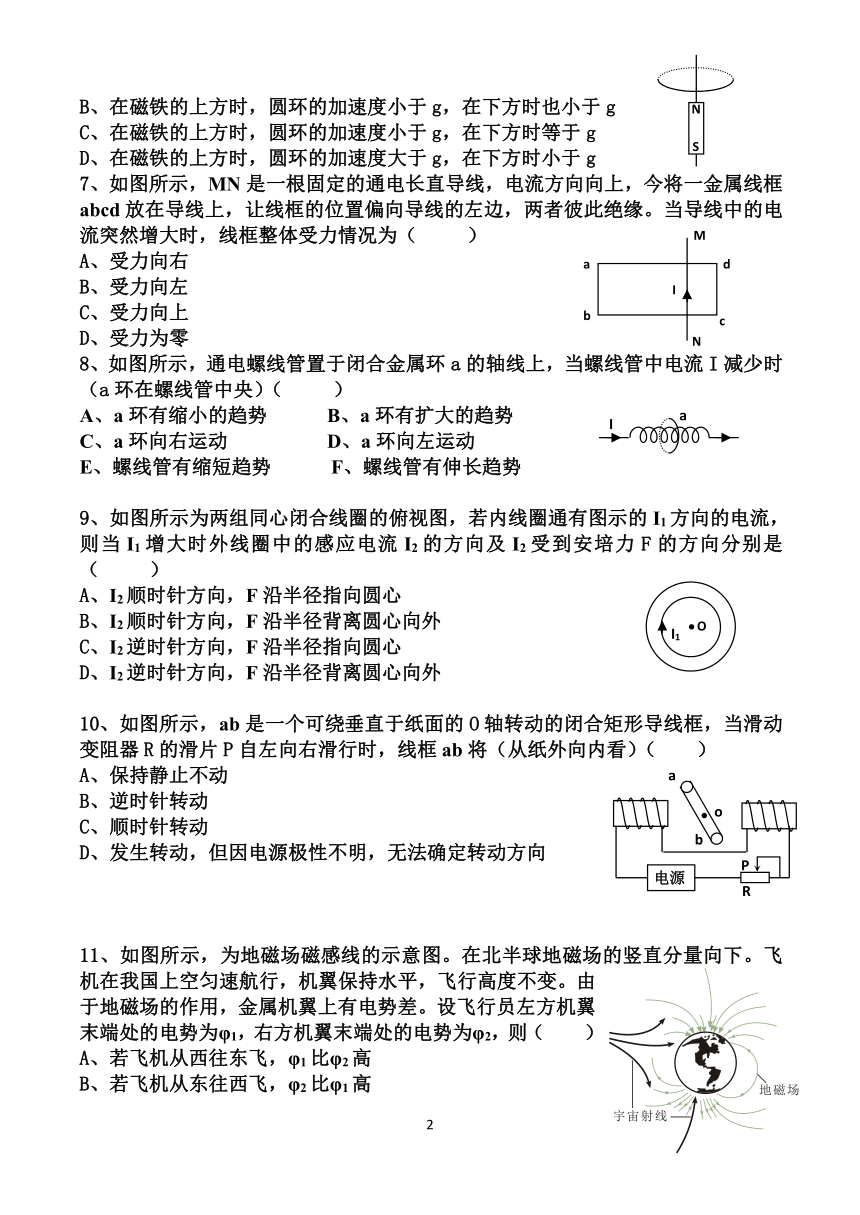

B、在磁铁的上方时，圆环的加速度小于g，在下方时也小于g
C、在磁铁的上方时，圆环的加速度小于g，在下方时等于g
D、在磁铁的上方时，圆环的加速度大于g，在下方时小于g
7、如图所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘。当导线中的电流突然增大时，线框整体受力情况为（ ）
A、受力向右
B、受力向左
C、受力向上
D、受力为零
8、如图所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I减少时（a环在螺线管中央）（ ）
A、a环有缩小的趋势 B、a环有扩大的趋势
C、a环向右运动 D、a环向左运动
E、螺线管有缩短趋势 F、螺线管有伸长趋势
9、如图所示为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I 2的方向及I2受到安培力F的方向分别是（ ）
A、I2顺时针方向，F沿半径指向圆心
B、I2顺时针方向，F沿半径背离圆心向外
C、I2逆时针方向，F沿半径指向圆心
D、I2逆时针方向，F沿半径背离圆心向外
10、如图所示，ab是一个可绕垂直于纸面的O轴转动的闭合矩形导线框，当滑动变阻器R的滑片P自左向右滑行时，线框ab将（从纸外向内看）（ ）
A、保持静止不动
B、逆时针转动
C、顺时针转动
D、发生转动，但因电源极性不明，无法确定转动方向
11、如图所示，为地磁场磁感线的示意图。在北半球地磁场的竖直分量向下。飞机在我国上空匀速航行，机翼保持水平，飞行高度不变。由于地磁场的作用，金属机翼上有电势差。设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，则（ ）
A、若飞机从西往东飞，φ1比φ2高
B、若飞机从东往西飞，φ2比φ1高
C、若飞机从南往北飞，φ1比φ2高
D、若飞机从北往南飞，φ2比φ1高

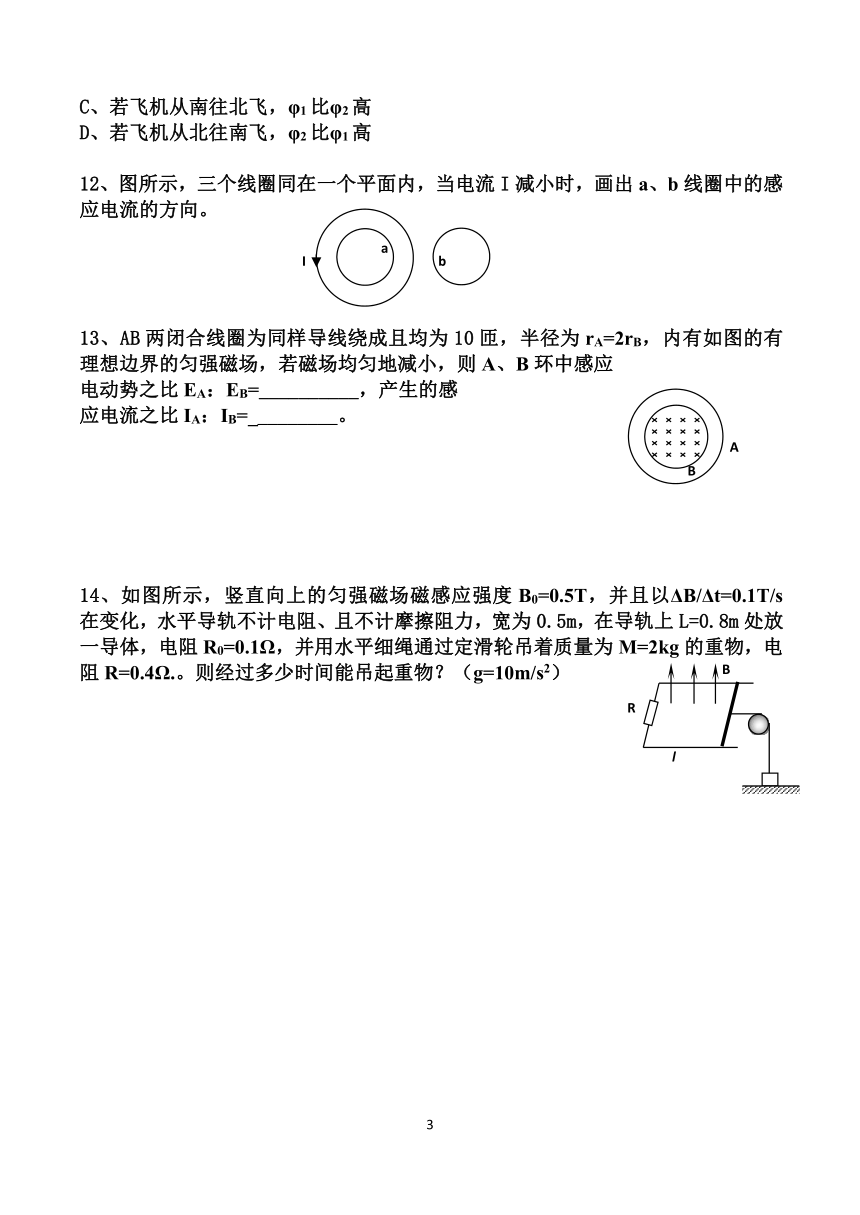

12、图所示，三个线圈同在一个平面内，当电流I减小时，画出a、b线圈中的感应电流的方向。
13、AB两闭合线圈为同样导线绕成且均为10匝，半径为rA=2rB，内有如图的有理想边界的匀强磁场，若磁场均匀地减小，则A、B环中感应
电动势之比EA：EB =__________，产生的感
应电流之比IA：IB=_________。
14、如图所示，竖直向上的匀强磁场磁感应强度B0 =0.5T，并且以ΔB/Δt=0.1T/s在变化，水平导轨不计电阻、且不计摩擦阻力，宽为0.5m，在导轨上L=0.8m处放一导体，电阻R0=0.1Ω，并用水平细绳通过定滑轮吊着质量为M=2kg的重物，电阻R=0.4Ω.。则经过多少时间能吊起重物？（g=10m/s2）
15、如图所示，匀强磁场B=0.1T，金属棒AD长0.4m，与框架宽度相同，电阻为R=1/3Ω，框架电阻不计，电阻R1=2Ω，R2=1Ω，当金属棒以5m/s的速度匀速向左运动时。求：
（1）流过金属棒的感应电流多大？
（2）若图中电容器C为0.3μF，则充电电量为多少？
高二物理《楞次定律、法拉第电磁感应定律》练习题
参考答案
1、A 2、A 3、C 4、B 5、C 6、B 7、A 8、AF 9、 D 10、C 11、A C
12、答案：a环逆时针；b环顺时针
13、 EA:EB =1:1 IA:IB= 1:2
解析：，其中为有效面积。
两线圈电阻值之比：
两线圈电流之比：
14、 答案：t=4995s
解析：如图，设经过能吊起重物
闭合回路中的感应电动势：
闭合回路中的感应电流：
能吊起重物时，
所以，
15、答案：（1）0.2A （2）4×10-8C
解析：金属棒相当于电源，产生的感应电动势：
外电路电阻：
流过金属棒的感应电流:
路端电压：
电容器的充电电量：
N
S
a
b
c
d
Ⅰ
Ⅱ
Ⅲ
↓
a
b
c
d
2
A
B
R
P
Q
1
S
N
S
v
a
b
c
d
Ⅱ
Ⅰ
N
S
M
N
a
b
c
d
I
a
I
O
I1
a
电源
R
P
b
o
I
a
b
A
B
B
R
l
R1
R2
C
A
D
A
B
B
R
l
R1
R2
C
A
D
